BEDIENUNGSANLEITUNG AIR 192|4 Vocal Studio Pro M-AUDIO

Benutzerhandbuch (Deutsch)

Einführung

Lieferumfang

AIR 192|4	HDH40 Kopfhörer
NOVA Black Mikrofon	USB-C-zu-USB-C Kabel
XLR-Mikrofonkabel	USB-C-zu-USB-A Kabel
Mikrofon-Schwinghalterung	Software Download-Karten
Mikrofon-Windschutz	Benutzerhandbuch
Mikrofon-Tasche	Sicherheitshinweise und Garantieinformationen

Kundendienst

Registrieren Sie Ihr Produkt bei m-audio.com und melden Sie sich bei Ihrem Konto an, um die neueste Software und alle erforderlichen Treiber für Ihr Produkt herunterzuladen.

Sie können die neuesten Dokumente, Systemanforderungen und weiteren Informationen auf der Website anzeigen und herunterladen.

Um weitere Unterstützung zu Ihrem Produkt zu erhalten, besuchen Sie m-audio.com/support.

Setup

Windows Anwender: Installieren Sie die Treiber bevor Sie AIR 192|4 mit Ihrem Computer verbinden:

1. Besuchen Sie m-audio.com/drivers und laden Sie die neuesten AIR 192|4-Treiber für Ihr Betriebssystem herunter.
2. Öffnen Sie die heruntergeladene Datei und doppelklicken Sie auf die Treiber-Installationsdatei.
3. Befolgen Sie die Anweisungen am Bildschirm, um die Treiber zu installieren.

Software: Wir liefern AIR 192|4 mit Pro Tools | First M-Audio Edition und Ableton Live Lite aus, damit Sie Ihre Musikproduktion gleich mit professioneller Software starten können. Registrieren Sie Ihren AIR 192|4 zuerst auf m-audio.com und folgen den Installationsanweisungen in Ihrem Benutzerkonto. Besuchen Sie außerdem ableton.com, um festzustellen, ob Software-Updates verfügbar sind.

Virtuelle Instrumente: Folgen Sie den Anweisungen auf der Software-Download-Karte für die Installation der mitgelieferten Virtual Instrument Plugins. Nach der Installation werden die meisten DAWs die Virtual Instrument Plugins nicht automatisch laden. Um über Pro Tools | First M-Audio Edition und Ableton Live Lite auf die Virtual Instrument Plugins zuzugreifen, müssen Sie den Plugin-Ordner für die zu scannende Software auswählen:

Pro Tools | First M-Audio Edition (AAX) Plugin-Ordner:

Windows (32-bit): C:\Programme (x86)\Gemeinsame Dateien\Avid\Audio\Plug-Ins

Windows (64-bit): C:\Programme\Gemeinsame Dateien\Avid\Audio\Plug-Ins

So legen Sie Ihren Plugin-Ordner in Ableton Live Lite fest:

1. Navigieren Sie in das Menü Einstellungen.
2. Wählen Sie die Registerkarte Dateiordner. Klicken Sie unter Plug-In-Quellen auf Durchsuchen und wählen den entsprechenden Plugin-Ordner aus.
3. Nach der Auswahl muss die Schaltfläche VST Custom Plug-In Folder verwenden AKTIVIERT sein. Wenn dies nicht der Fall ist, klicken Sie zur Aktivierung auf die Schaltfläche.
4. Verlassen Sie das Menü Einstellungen.

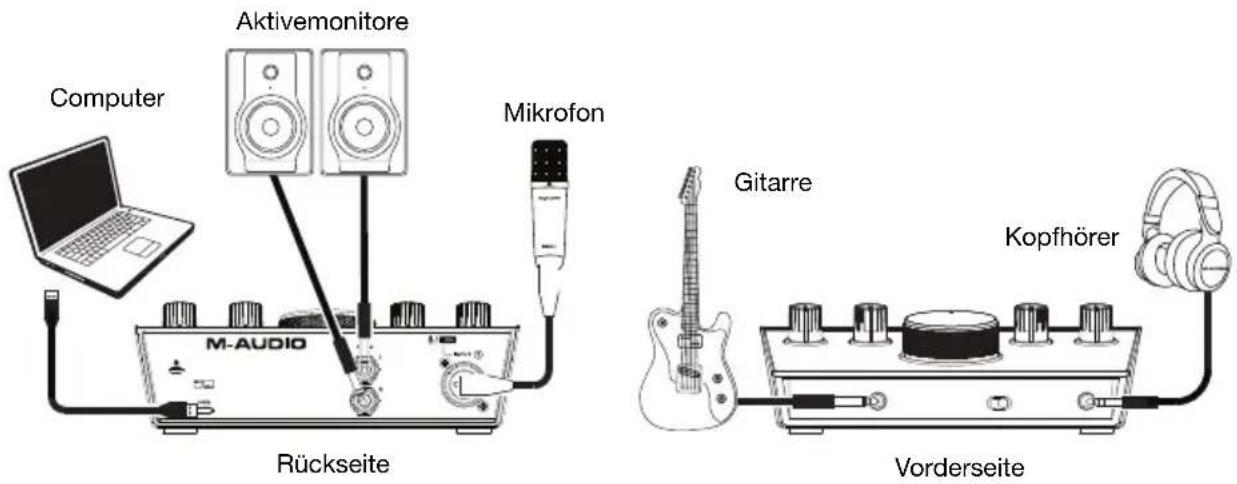

Anschlussdiagramm

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

Aktivemonitore Mikrofon Computer M-AUDIO Rückseite Gitarre Kopfhörer Vorderseite

Wichtig:

- Denken Sie daran, AIR 192|4 als Schnittstelle in den Einstellungen, Optionen oder im Geräte-Setup etc. in Ihrer Digital Audio Workstation (DAW) auszuwählen.

- Verwenden Sie den +48V (Phantomspeisung)-Schalter nur dann, wenn ein Mikrofon eine Phantomspeisung benötigt. Die meisten dynamischen Mikrofone und Bändchenmikrofone benötigen keine Phantomspeisung. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihres Mikrofons nach, um herauszufinden, ob es eine Phantomspeisung benötigt. Wenn Sie das mitgelieferte NOVA Black Mikrofon verwenden, schalten Sie den +48V (Phantomspeisung)-Schalter ein.

Audio-Setup

Windows-Benutzer: Installieren Sie die Treiber bevor Sie AIR 192|4 mit Ihrem Computer verbinden:

1. Besuchen Sie m-audio.com/drivers und laden Sie die neuesten AIR 192|4-Treiber für Ihr Betriebssystem herunter.
2. Öffnen Sie die heruntergeladene Datei und doppelklicken Sie auf die Treiber-Installationsdatei.
3. Lesen Sie die Endbenutzer-Lizenzvereinbarung, aktivieren Sie das Kontrollkästchen "Zustimmung" und klicken Sie auf Weiter, um fortzufahren.
4. Klicken Sie auf Installieren, um die Installation zu starten. Sie werden während der Installation möglicherweise aufgefordert, AIR 192|4 an Ihren Computer anzuschließen. Bei möglichen weiteren Systemmeldungen während der Installation klicken Sie auf Installieren.
5. Sobald die Installation abgeschlossen ist, klicken Sie auf Fertigstellen.

Um den Windows-Treiber zu verwenden, öffnen Sie das M-Audio AIR 192|4 Control Panel. Hier können Sie Ihre Bevorzugte Puffergröße und Sample-Rate einstellen.

Um AIR 192|4 als Standard-Wiedergabegerät einzustellen, folgen Sie den nachstehenden Anweisungen je nach Betriebssystem Ihres Computers.

Windows Anwender: Installieren Sie die Treiber bevor Sie AIR 192|4 mit Ihrem Computer verbinden:

1. Besuchen Sie m-audio.com/drivers und laden Sie die neuesten AIR 192|4-Treiber für Ihr Betriebssystem herunter.
2. Öffnen Sie die heruntergeladene Datei und doppelklicken Sie auf die Treiber-Installationsdatei.
3. Befolgen Sie die Anweisungen am Bildschirm, um die Treiber zu installieren.

Windows:

1. Schließen Sie Ihr AIR 192|4 mit dem mitgelieferten USB-Kabel an Ihren Computer an.
2. Suchen Sie das Lautsprechersymbol für die Lautstärke in der Taskleiste. Klicken Sie mit der rechten Maustaste auf den Lautsprecher und wählen Wiedergabegeräte.
   Klicken Sie auf Startmenü > Systemsteuerung (oder Einstellungen > Systemsteuerung in der klassischen Ansicht) > Hardware und Sound > Sound.
3. In der Windows-Systemsteuerung für Sound wählen Sie die Registerkarte Wiedergabe und wählen AIR 192|4 als Standard-Gerät aus.
4. Klicken Sie auf die Registerkarte Aufnahme und wählen Sie AIR 192|4 als Standard-Gerät aus.
5. Klicken Sie in der rechten unteren Ecke auf Eigenschaften.
6. Klicken Sie im neuen Fenster auf die Registerkarte Erweitert und wählen Sie 2-Kanal, 24 Bit, 48000 Hz (Studio-Qualität) als Standardformat aus.
7. Deaktivieren Sie beide Kontrollkästchen unter Exklusivmodus.
8. Klicken Sie auf OK, um das Fenster Eigenschaften zu schließen.
9. Klicken Sie auf OK, um das Fenster Sound zu schließen.

macOS:

1. Schließen Sie Ihr AIR 192|4 mit dem mitgelieferten USB-Kabel an Ihren Computer an.
2. Wählen Sie Anwendungen > Dienstprogramme > Audio-MIDI-Setup.
3. Wählen Sie im Fenster Audiogeräte die Option AIR 192|4 in der linken Spalte aus.
4. Klicken Sie mit der rechten Maustaste auf AIR 192|4, und wählen Sie Dieses Gerät für Soundeingabe verwenden.
5. Klicken Sie mit der rechten Maustaste auf AIR 192|4 und wählen Sie Dieses Gerät für Soundausgabe verwenden.
6. Schließen Sie das Fenster Audio-MIDI-Setup.

Einrichten von AIR 192|4 mit Ihrer Software

So richten Sie den AIR 192|4 mit Pro Tools | First M-Audio Edition

1. Schließen Sie Ihr AIR 192|4 mit dem mitgelieferten USB-Kabel an Ihren Computer an.
2. Öffnen Sie Pro Tools | First M-Audio Edition.
3. Navigieren Sie zu Setup > Playback-Engine....
4. Öffnen Sie das Dropdown-Menü der Playback-Engine und wählen Sie M-Audio AIR 192|4.

Hinweis: Möglicherweise müssen Sie Ihr Projekt speichern und neu starten.

1. Wählen Sie Ihre Abtastrate aus und klicken Sie auf OK, um das Setup-Fenster zu schließen.

2. Gehen Sie zu Setup > I/O und wählen Sie M-Audio AIR 192|4 als Eingabe- und Ausgabegeräte.

Sie können jetzt Tracks zum Senden und Empfangen von Audio von Quellen hinzufügen, die an die AIR 192|4-Eingänge angeschlossen sind, und die aufgenommenen Audiosignale über die AIR 192|4-Ausgänge wiedergeben.

So richten Sie den AIR 192|4 mit Ableton Live Lite

1. Schließen Sie Ihren AIR 192|4 mit dem mitgelieferten USB-Kabel an Ihren Computer an.
2. Öffnen Sie Ableton Live Lite.
3. Wechseln Sie zur Registerkarte Einstellungen > Audio.
4. Klicken Sie auf Driver Type, um CoreAudio (Mac) oder ASIO (Windows) auszuwählen.
5. Wählen Sie im Bereich Eingabe- und Ausgabekonfiguration die Option AIR 192|4.
6. Wählen Sie Ihre Samplerate und schließen Sie das Fenster Audio-Einstellungen.

Sie können jetzt Tracks zum Senden und Empfangen von Audio von Quellen hinzufügen, die an die AIR 192|4-Eingänge angeschlossen sind, und die aufgenommenen Audiosignale über die AIR 192|4-Ausgänge wiedergeben.

Funktionen

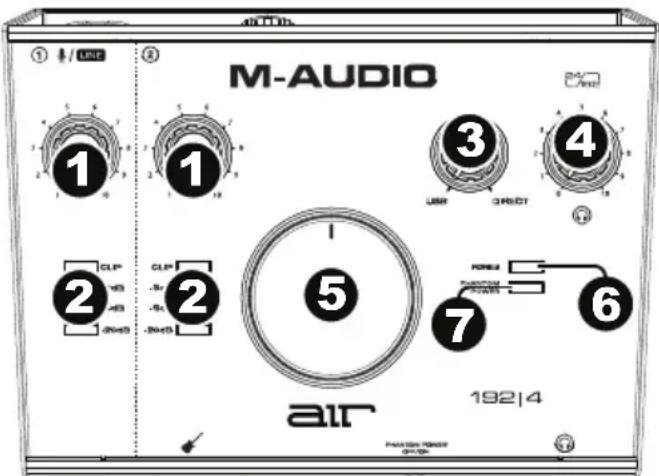

Oberseite

1. Eingangsverstärkung: Passt den Verstärkungsfaktor des Eingangs an. Stellen Sie diesen Regler so ein, dass die entsprechende LED-Anzeige (unterhalb des Reglers) während der Performance einen "gesunden" (-3 dB, gelbe LED) Pegel anzeigt. Der Pegel sollte jedoch nicht so hoch sein, dass die Anzeige "clippt" (rote LED) und Pegelspitzen erreicht werden, die das Audiosignal verzerren.

2. LED-Anzeigen: Zeigt den Eingangspegel der Combo-Eingang oder Instrument-Eingang an.

3. USB / Direct Blend: Passt den Mix aus dem Audiosignal von Ihren Eingängen (Direct) und dem Audio-Ausgang des Computers (USB) an, der an die Hauptausgänge und den Kopfhörerausgang gesendet wird.

M-AUDIO 1 2 3 4 5 6 7 air 192|4 PANION POWER POWER CLIP -43 -43 -43 CLIP -5r -5r -5r CLIP -40s -40s user UNIT DIRECT FIRE

Dieser Regler eignet sich für den Umgang mit der "Latenz", wenn Sie in Ihrer DAW aufnehmen. Die Latenz ist eine Signalverzögerung, die zwischen dem eingehenden Signal (wenn Sie Ihr Instrument spielen, singen usw.) und dem ausgehenden Signal (wenn Sie den Ton in Ihrer DAW hören) auftreten kann.

Die Latenz ist oft das Ergebnis der eingestellten "Puffergröße". Diese Einstellung befindet sich in der Regel im Einstellungen- oder Optionenmenü Ihrer DAW oder im Geräte-Setup. Höhere Puffergrößen führen generell zu größerer Latenz. In manchen Fällen kann eine niedrigere Puffergrößeneinstellung die CPU-Kapazität Ihres Computers stark in Anspruch nehmen und Tonstörungen verursachen. Um diese Tonstörungen zu vermeiden, müssen Sie eine höhere Puffereinstellung verwenden. Diese kann zu Latenz führen.

Wenn es beim Aufnehmen zu Latenzzeiten kommt, drehen Sie den Regler in die Position Direct, um den Mix von nicht verarbeiteten Audiosignalen von Ihren Eingängen direkt an Ihre Hauptausgänge und Ihren Kopfhörer-Ausgang zu erhöhen. Auf diese Weise können Sie die eingehenden Audiosignale von Ihren Eingängen ohne Latenz hören und dabei trotzdem das Audiosignal von Ihrer DAW hören. Wenn Sie sich die Aufnahme anhören, stellen Sie den Regler ganz auf die Position USB.

Wenn Ihr Computer über die nötige Rechenleistung verfügt, können Sie die Puffergrößeneinstellung in Ihrer DAW eventuell so niedrig einstellen, dass Sie die direkten Audiosignale von Ihren Eingängen nie verwenden müssen. In diesem Fall stellen Sie den Regler USB / Direct Blend ganz auf die Position USB, um nur die Audioausgabe Ihrer DAW zu überwachen.

1. Kopfhörerlautstärke: Regelt die Lautstärke des Kopfhörerausgangs.

2. Monitorpegel: Passt die Ausgangslautstärke der Hauptausgänge an, welche mit den Aktivboxen oder dem Verstärker verbunden sein sollten.

3. Power LED: Leuchtet, wenn eine gültige USB-Verbindung zwischen Ihrem Computer und dem AIR 192|4 hergestellt wurde. Überprüfen Sie mithilfe dieses Lichts, ob das AIR 192|4 mit Strom versorgt wird und einsatzbereit ist.

4. Phantomspeisung LED: Leuchtet bei aktivierter Phantomspeisung.

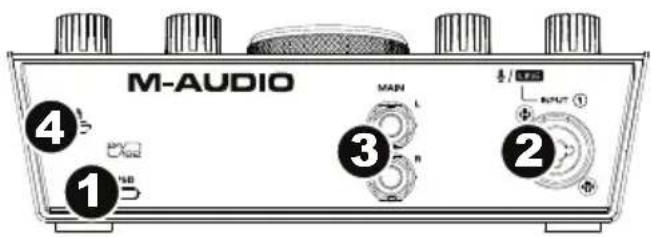

Rückseite

1. USB-Port (Typ C): Über diesen Anschluss können Sie Audio- und MIDI-Daten an und vom Computer senden. Verwenden Sie die im Lieferumfang enthaltenen USB-C-auf-USB-C oder USB-C-auf-USB-A-Kabel, um Ihr AIR 192|4 an einen Computer anzuschließen. AIR 192|4 benötigt einen USB 2.0-Anschluss (oder höher).

1. Combo-Eingang: Schließen Sie ein Mikrofon, eine Gitarre, einen Bass mit einem aktiven Pickup oder ein Line-Level-Gerät an diesen Eingang an. Für Mikrofone verwenden Sie ein XLR- oder 6,35 mm (1/4") TRS-Kabel. Verwenden Sie ein 6,35 mm (1/4") TS-Kabel für eine Gitarre oder einen Bass mit einem aktiven Pickup.

2. Hauptausgäng: Verwenden Sie handelsübliche 6,35 mm (1/4") TRS-Kabel, um diese Ausgänge an Aktivmonitore, ein Verstärkersystem oder Ähnliches anzuschließen. Der Mix, den Sie aus diesen Ausgängen hören werden, hängen vom USB/Direct Blend-Regler ab. Die Lautstärke dieser Ausgänge wird über den Monitorpegelregler kontrolliert.

3. Kensington Lock Slot: Sie können diesen Kensington Lock Sicherheits-Slot verwenden, um das AIR 192|4 an einem Tisch oder einer anderen Oberfläche zu befestigen.

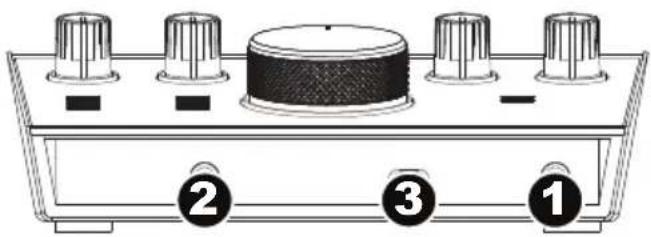

Vorderseite

1. Kopfhörerausgang: Verbinden Sie 6,35 mm (1/4") TRS-Kopfhörer mit diesem Ausgang. Der Mix, den Sie aus diesen Ausgängen hören werden, hängt von der Einstellung des USB/Direct Blend-Reglers ab. Der Pegel dieses Ausgangs wird über den Kopfhörerpegelregler eingestellt.

1. Instrument-Eingang: Schließen Sie eine Gitarre mit passiven Pickups oder ein anderes hochohmiges Signal über ein 6,35 mm (1/4") TS-Kabel an diesen Eingang an. Prüfen Sie den Eingangspegel mit der LED-Anzeige.

2. +48V (Phantomspeisung)-Schalter: Dieser Schalter aktiviert/deaktiviert die Phantomspeisung für den Combo-Eingang. Wenn diese Funktion aktiviert ist (leuchtend), versorgt die Phantomspeisung die XLR-Mikrofoneingäng mit +48 Volt. Bitte beachten Sie, dass die meisten dynamischen Mikrofone und Bändchenmikrofone keine Phantomspeisung benötigen. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihres Mikrofons nach, um herauszufinden, ob es eine Phantomspeisung benötigt. Beachten Sie, daß Phantomspeisung manche Bändchenmikrofone beschädigen kann! Konsultieren Sie das Handbuch des Mikrofons. Das mitgelieferte NOVA Black Mikrofon benötigt Phantomspeisung.

Einsatz von NOVA Black-Mikrofon

Verbindungen und Phantomspeisung

Mit NOVA Black-Mikrofon erhalten Sie ein symmetrisches, niedrigohmiges Ausgangssignal, das an die Mikrofoneingänge eines Mischpults oder eines hochwertigen, fest geschalteten Vorverstärkers angeschlossen werden kann.

Wie alle Kondensatormikrofone ist NOVA Black-Mikrofon auf eine externe Spannungsversorgung angewiesen. Demzufolge müssen Sie es zunächst mit einem XLR-Mikrofonkabel an den XLR-Eingang eines Vorverstärkers oder eines Mischpults anschließen, um es mit +48V-Phantomspannung zu versorgen. (Die Phantomspannung und das Audiosignal teilen sich das selbe XLR-Kabel.) Beim Anschluss des Mikrofons bzw. des Kabels können laute Pops auftreten, welche Lautsprecher und Mikrofon beschädigen könnten. Zur Vermeidung dieser Störungen sollten Sie das Mikrofon und/oder das Kabel in folgender Reihenfolge anschließen:

1. Drehen Sie den Gain-Regler des Vorverstärkers bzw. Mischpults herunter.
2. Stellen Sie sicher, dass keine Phantomspannung anliegt.
3. Schließen Sie das Mikrofon über ein Qualitätskabel (XLR) an den Vorverstärker bzw. das Mischpult an.
4. Schalten Sie die Phantomspeisung ein.
5. Drehen Sie den Gain-Regler auf.

Wiederholen Sie die Schritte 1 und 2, bevor Sie das Mikrofon bzw. Kabel wieder trennen.

Nierencharakteristik

Die Nierenform ist die universellste Richtcharakteristik bei Mikrofonen. Die Rückseite eines Mikrofons unterdrückt nämlich den Ton, damit der Toningenieur die Signalquelle von anderen Elementen oder Hintergrundgeräuschen isolieren kann. Die Logo-Seite des Mikrofons ist die "Live"-Seite.

Pflege

• Setzen Sie das Mikrofon niemals mechanischen Stößen aus.
• Verwenden Sie immer einen Mikrofonständer und verwenden Sie die mitgelieferte Schwinghalterung, wenn Sie das Mikrofon an einem Ständer befestigen. Drücken Sie die Metallclips an den Seiten der Schwinghalterung zusammen, um die Öffnung in der Mitte freizugeben und schieben dann den Boden des NOVA Black-Mikrofons durch die Mitte der Schwinghalterung. Lassen Sie die Clips los, damit die Mitte der Schwinghalterung das NOVA Black-Mikrofon in Position hält.
• Um die Bildung von Kondenswasser an der Membran zu vermeiden, sollten Sie das Mikrofon bei Außen- und Innenaufnahmen nach dem Raumwechsel temperieren, bevor Sie es erneut anschließen.
• Verwenden Sie nur Qualitätskabel für den Mikrofonanschluss, um einen Kurzschluss zu vermeiden. Hierbei besteht die Gefahr, dass die elektronischen Bauteile des Mikrofons beschädigt werden.
• Setzen Sie das Mikrofon niemals Feuchtigkeit aus. Wenn Sie Gesang aufnehmen, verwenden Sie den mitgelieferten Windschutz, um die Membran vor Kondenswasser und Speichel zu schützen.
• Nehmen Sie das Mikrofon nicht auseinander. Die Innenteile des Mikros dürfen nur von Fachleuten gewartet werden.
• Setzen Sie das Mikrofon niemals Temperaturen über 35°C / 95°F oder unter 10°C / 50°F aus.
• Um Beschädigung durch Staub zu vermeiden, sollten Sie das Mikrofon nach Gebrauch mit einem weichen, trockenen Tuch abreiben und immer in seiner Tasche aufbewahren.
• Für den Fall, dass das Mikrofon gründlicher gereinigt werden muss, können Sie es mit einem feuchten Tuch und gegebenenfalls etwas Haushaltsreiniger abwischen. Im Anschluss sollten Sie das Mikrofon trockenreiben. Sprühen Sie niemals Reinigungsmittel direkt auf das Mikrofongehäuse, da die eindringende Feuchtigkeit das Gerät beschädigen könnte.
