Caractéristiques techniques	Dimensions : 60 cm de largeur, 50 cm de profondeur, 15 cm de hauteur
Type de hotte	Hotte murale
Débit d'air	Jusqu'à 700 m³/h
Niveaux de puissance	3 niveaux de puissance
Éclairage	LED intégré
Filtre	Filtre à graisse en aluminium, lavable au lave-vaisselle
Installation	Installation murale, nécessite un conduit d'évacuation
Utilisation	Conçue pour éliminer les odeurs et les fumées de cuisson
Maintenance	Nettoyage régulier du filtre, remplacement recommandé tous les 6 mois
Sécurité	Protection contre les surchauffes, conforme aux normes de sécurité européennes
Garantie	2 ans
Informations générales	Design moderne, disponible en plusieurs finitions

FOIRE AUX QUESTIONS - I-1300 Pando

La hotte Pando I-1300 ne s'allume pas. Que faire ?

Vérifiez d'abord que la hotte est correctement branchée et que l'alimentation est fonctionnelle. Si tout semble en ordre, essayez de réinitialiser l'appareil en débranchant et rebranchant le câble d'alimentation.

La hotte fait du bruit. Est-ce normal ?

Un certain niveau de bruit est normal lors de l'utilisation de la hotte, mais si le bruit est anormalement fort, vérifiez que les filtres sont propres et que les ventilateurs ne sont pas obstrués.

Comment nettoyer les filtres de la hotte Pando I-1300 ?

Les filtres peuvent être nettoyés à la main avec de l'eau chaude savonneuse ou dans un lave-vaisselle sur cycle doux. Assurez-vous de bien les rincer et de les laisser sécher complètement avant de les remettre en place.

La hotte n'aspire pas correctement. Que faire ?

Vérifiez que les filtres ne sont pas encrassés et qu'il n'y a pas d'obstructions dans le conduit d'évacuation. Assurez-vous également que la hotte est installée à la bonne hauteur au-dessus de la cuisinière.

Où puis-je trouver le manuel d'utilisation de la hotte Pando I-1300 ?

Le manuel d'utilisation est généralement fourni avec le produit. Si vous ne l'avez pas, vous pouvez le télécharger depuis le site web du fabricant dans la section 'Service Client' ou 'Téléchargements'.

Comment remplacer l'ampoule de la hotte ?

Pour remplacer l'ampoule, débranchez la hotte, retirez le couvercle de l'ampoule en le tournant, puis remplacez l'ampoule par une nouvelle de même type avant de remettre le couvercle.

La hotte dégage une odeur désagréable. Que faire ?

Une odeur désagréable peut être due à des filtres encrassés ou à un mauvais entretien. Nettoyez ou remplacez les filtres et assurez-vous que la hotte est bien ventilée.

Quel type de filtre dois-je utiliser pour la hotte Pando I-1300 ?

Vous devez utiliser des filtres à graisse en aluminium pour la hotte Pando I-1300. Vérifiez le modèle exact dans le manuel d'utilisation pour vous assurer de la compatibilité.

MODE D'EMPLOI I-1300 Pando

FR - Manuel d'utilisation et d'installation.

Le symbole qui se trouve sur le produit ou son emballage indique que ce produit ne peut être traité comme un déchet menager. Ce produit doit être déposé au point de collecte pour les équipements électriques etlectroniques en but de son recyclage. En veillant à l'élimination correcte e ce produit, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé publique, ce qui pourrait se produit si ce produit n'était pas manipulé de forme correcte. Pour plus d'informations sur le recyclage de ce produit, veuilles contacter les services administratifs de votre localité et notamment le service d'élimination des déchets menagers ou le magasin où vous avez acheté le produit. Cet apparilé electrodomestique est marqué selon la directive européen 2002/96 / CE relative aux déchets d'équipements électriques etlectroniques (DEEE).

FR - INTRODUCTION

Nous souhaitons avant tout vous remercier pour la confiance que vous nous avons accordée enCHOISIGANT une hotte aspirante Pando.

Ce manuel y compris ses pieces jointes représentent un guide d'installation, d'utilisation et d'entretien des plus adaptations à la conservation de votre nouvelle Hotte Aspirante.

Afin de bien connaître votre hotspot, nous vous recommendons de bien dire ces instructions d'utilisation en entier et de bien les conserver pour déventuelles futures consultations.

Avant de commencer l'installation de la hotte, lore très attentivement le manuel d'installation et le manuel d'utilisation ci-joint, ou des instructions pour l'installation correcte du produit sont également fournies.

Le processus d'installation est réservé exclusivement aux professionnels qualifiés, aux installateurs professionnelns ou au service technique officiel. Lire très attentivement les instructions du manuel ou du guide d'installation de la hotte avant de commencer son installation.

Au moment d'ouvrir l'emballage de la hotte, vérifie que tous les composants sont en parfait état et que tous les accessoires de montage sont présents. En cas contraire, contactez votre revendeur et ne poursuivez pas l'installation. Les dommages esthétiques de l'appareil une fois installé, tels que rayures, chocs, taches, etc. ne sont pas couverts par la garantie du fabricant.

Le fabricant decline toute responsabilité en cas d'eventuelles inexactitudes attribuables à des erreurs d'impression ou de transcription contenues dans ce manuel. Il se reserve le droit d'apporter à ses produits les modifications qu'il juge nécessaires ou utiles, sans comprométtre les caractéristiques essentielles de fonctionnalité et de sécurité.

FR - RECOMMANDATIONS À PRENDRE EN COMPTE AVANT

TRÉS IMPORTANT!

NE PAS RETIRER LE PLASTIQUE PROTECTEUR DE LA HOTTE TANT QUE L'INSTALLATION N'EST PAS COMPLÉTEMENT TERMINÉ, SI CE PLASTIQUE N'EST PAS PRÉSENT À CERTAINS ENDROITS POUVANT COMPROMETTRÉ SON INSTALLATION, IL EST RECOMMANDÉ D'APPLIQUER DES MESURES PRÉVENTIVES DE PROTECTION CONTRE LES CHOCS, LES RAYURES ET LE CONTACT AVEC DES AGENTS CORROSIFS.

UNE ATTENTION Toute PARTICULIERE DOIT ETRE PORTEE LORS DE L'INSTALLATION EN CAS DE TRAVAUX CAR LES RESTES DE PEINTURE, DE SILICONE, DE PLATRE, DE CIMENT ET DE MATERIAUX DE CE TYPE, PEUVENT CONTENIR DES COMPOSANTS CORROSIFS QUI ABIMENT LE PRODUIT, IL EST ALORS RECOMMANDÉ D'APPLIQUER DES MESURES DE PROTECTION ADAPTÉES À LA SITUATION, TEL QUE RECOUVRIR DE FAÇON HERMETIQUE LA ZONE DE LA HOTTE SUSCEPTIBLE D'ETRE AFFECTÉE.

CELA ÉVITE AINSI LES DOMMAGES ESTHÉTIQUES DE L'APPAREILPENDANT L'INSTALLATION, QUI NE SERAIENT PAS COUVERTS PAR LA GARANTIE FABRICANT.

FR - INSTRUCTIONS DE SECURITE

• Une correcte ventilation de la piece doit être prévue si on utilise simultanément une hotte aspirante pour cuisine et des appareils alimentés au gaz ou autres combustibles (cela ne s'aupplique pas aux appareils destinés exclusivement à l'évacuation de l'air dans la piece).
• L'air évacué ne doit pas être entrainé par un conduit utilisé pour evacuer les fumées des apparêls qui utilisent le gaz ou d'autres combustibles (ne s'applique pas aux apparêls destinés exclusivement à l'évacuation de l'air à l'intérieur de la piece).
• La distance minimale entre la surface de support des recipients de cuisson sur la table de cuisson et le fond de la hotte doit être de 65 cm lorsque la hotte aspirante est installée sur un élément de cuisson à gaz. Si les instructions d'installation de l'élement de cuisson à gaz indiquent une distance supérieure, il faut en tener compte.
• Les règlements concernant à l'évacuation de l'air doivent être respectés.
• Si la hotte n'est pas munie d'un cable d'alimentation ou d'un autre moyen de déconnexion du réseau d'alimentation avec une séparation des contacts à tous les pôles assurant une déconnexion totale dans des conditions de surtension de catégorie III, ils doivent être incorpores des moyens de déconnexion incorpores à l'installation fixe conformément aux règlements d'installation.

FR - INSTRUCTIONS DE SECURITE

• Lorsque l'appareil vous est livré, dans les 24 heures, retirez l'emballage et vérifie qu'il est en bon état, en vérifier visuellement son aspect général. En cas d'anomalie ou de dysfonctionnement, ne l'inclallez pas et avertissez immédiatement votre revendeur ou votre installerateur dans les 24 heures suivant la réception.

• La est destinée à un usage domestique normal. Elle ne doit pas être destinée à une utilisation industrielle, professionnelle, ou à des objectifs autres que ceux pour lesquels elle a été consue.

• Pando n'accordera aucune garantie suite aux conséquences et aux dommages issus d'une installation inappropriée ou d'une mauvaise utilisation de l'appareil.

• Ne tentez jamais de modifier les caractéristiques de cet apparéil car cela constituerait un danger et annulerait automatiquement la garantie du fabricant.

• La déconnexion de l'appareil de l'alimentation électrique après l'installation doit être accessible à l'utilisateur. La fiche d'alimentation doit être facilement accessible. Dans le cas contraire, elle doit composer un interrupteur électrique conforme aux réglementations en vigueur en matière d'installation électrique.

• Il faut être particulièrement prudent lorsque l'on fore les murs ou le plafond qu'il n'y ait pas de lignes électriques dissimulées, de tuyaux, de poutres en fer etc...., car cela pourrait causeer de graves dommages, des dérivations de courants électriques ou des transmissions sonores et des vibrations.

• IMPORTANT : Lors de l'installation, avant d'effectuer le raccordement électrique de l'appareil, débranchez toujours le panneau électrique qui l'alimentera (le différentiel ou le magnétothermique du panneau électrique général de la maison).

• L'installation de la hotte et des conduits doit respecter les normes en vigueur concernant la ventilation des locaux fermés. Plus concrètement, l'air evacué ne doit pas être entrainé par un conduit utilisé pour evacuer les fumées des apparciels qui utilisent le gaz ou d'autres combustibles (installations de chauffage central, etc.).

• La pression négative du local ne doit pas dépasser 0.04 mbar. Cette condition permet un fonctionnement optimal de la hotte. Pour obtenir cet environnement il faut avoir une entrée d'air permanente afin d'éviter les fuites d'air (il est conseillé d'avoir une grille de ventilation à cet effet). Les fenêtres et les portes ne sont pas valables pour cela.

FR - INSTRUCTIONS DE SECURITÉ

• Attention! Lors du fonctionnement simultané d'une hotte à « système d'aspiration » et un système de chauffage par air ambient (des chauffages à gaz, à huile, à charbon, cheminées, etc. ...), vous doivent très attention à ce que la hotte n'absorbe pas une partie de l'air destinée à la combustion, car pourraient alors se creator dans le local ou dans la maison des accumulations de monoxyde de carbone en quantité dangereuse qui pourraitmettre votre vie et celle d'autrui en danger. Dans le cas de l'installation d'une hotte aspirante en liaison ou associée à un élément à combustion tel qu'un chauffage, une cheminée, un système de chauffage local, il est obligatoire de contacter le fabricant et l'installateur de ces éléments, pour un fonctionnement optimal et sécurisé.

• L'alimentation électrique doit être stable et respecter les exigences électriques indiquées (voir plaque des caractéristiques de l'appareil). Si l'alimentation n'est pas stable et qu'elle subit des variations de tension, d'intensité ou de fréquence, de type harmonique, transitoires, chutes de tension, surcharges, les orages etc., la hotte peut avoir alors un mauvais fonctionnement voire même tomber en panne et dans ce cas la réparation n'est pas couverte par la garantie. Si le cas devait se produit il faudrait alors débrancher la hotte et contacter un électrique ou la compagnie électrique pour résoudre le problème d'alimentation électrique.
• La manipulation de l'appareil est interdite afin d'éviter les risques. Si le cable d'alimentation est défectueux, il doit être remplace par le fabricant à travers le service technique agréé. Les réparations impliquant la manipulation de l'appareil ou de ses composants doivent être effectuées uniquement par un service technique spécialisé agréé.
• La manipulation inappropriée et non autorisée de la hotte est strictement interdite, tel que modifier couper ou performer le corps, la structure ou le câblage électrique de la hotte, ou de l'unité moteur interieure ou extérieure et périphérique. Le non-respect de ces conditions entrainerait l'annulation automatique de la garantie du fabricant et le dégagerait de toute responsabilité vis à vis d'eventuels dommages personnels ou matériels.
• La hotte est un apparéil destiné à l' Extraction des fumées, elle ne peut être utilisée comme support d'objets ou d'ustensiles.
• Les lampes LED ne peuvent pas etre manipulées par l'utilisateur comme il y a des risques de chic électrique, la manipulation, l'entretien ou le remplacement est une tâche réservée exclusivement aux services d'assistance technique officielle ou un installateur spécialisé/agréé.
• Constamment à la recherche de l'amélioration de nos produits, nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques, toutes les modifications réalisant de leur évolution.

SUIVIDE LA QUALITE:

Afin de que votre projet ne présente aucté non prévue, pour garantir le bon fonctionnement du produit.

FORMEDUPLAFOND:

Le plafond idéal pour la fixation de ces modèles de hôtes est complètement dégagé et lisse sur toute la surface. Si, pour des raisons de conception, la décision est prise de la fixer à différents niveaux ou hauteurs de plafond, nous devrons alors garantir que la zone dans laquelle est posée la hotte est entièrement lisse, avec un périmètre le plus grand possible pour éviter toute perte d'aspiration (merc i d'envoyer un plan pour déterminer si le plafond périhérique est optimum).

HAUTEUR DE PLAFOND:

La distance maximale recommandée entre le sol et la hotte est de 2,5 m. Pour des hauteurs supérieures, merci de consulter notre Service technique.

POSITION DE LA HOTTE:

La hotte doit être centrée par rapport à la zone de cuisson.

GRILLE D'ADMISSION DE L'AIR:

Pour une bonne aspiration de la hotte, une prise constante d'entree d'air doit existen dans la cuisine ; a ce titre, une grille de ventilation située au ras du sol peut parfaitement servir.

INSTALLATION DE LA CONDUITE D'EVACUATION DES FUMÉES:

Il est recommandé d'utiliser des tubes d'évacuation des fumées S.E.C. System de Pando qui améliorent considérablement le comfort d'utilisation et le niveau sonore de l'appareil..

INCLUS EN SÉRIE:

Tous les modèles avec motorisation V. 2450extérieure et V 2350 pour toit sont équipés en série de 5 m de tube d'évacuation

EN-English

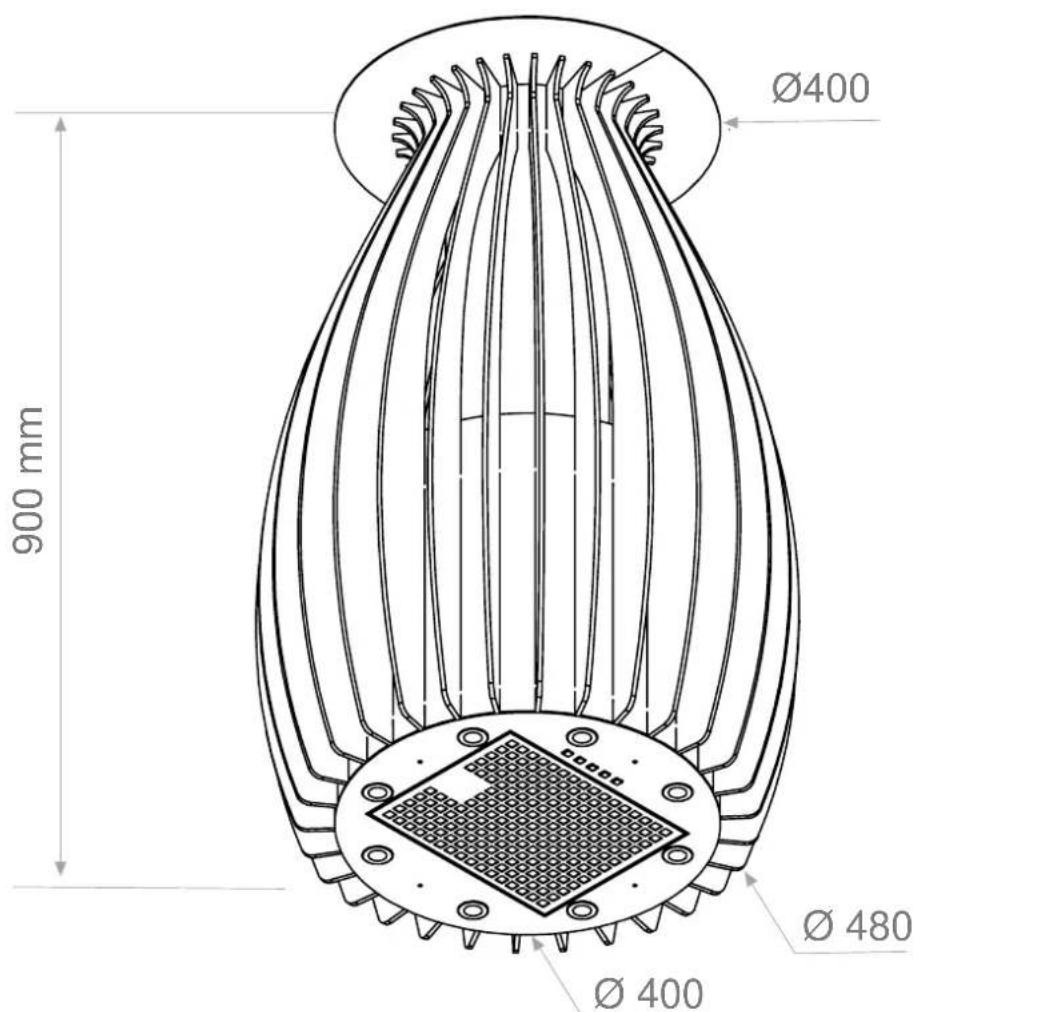

Hauteurs spéciales sur devis préalable. Max. 1450 mm
Special heights on request. Max. 1450 mm

Support faux plafond réglage de 250 à 440 mm. (en option)

Alturas especialas bajo pedido. Max. 1450 mm

Elvaria en funcion de la altera Le diametre de la hotte varie en fonction de sa hauteur The hood diameter varies according to its height

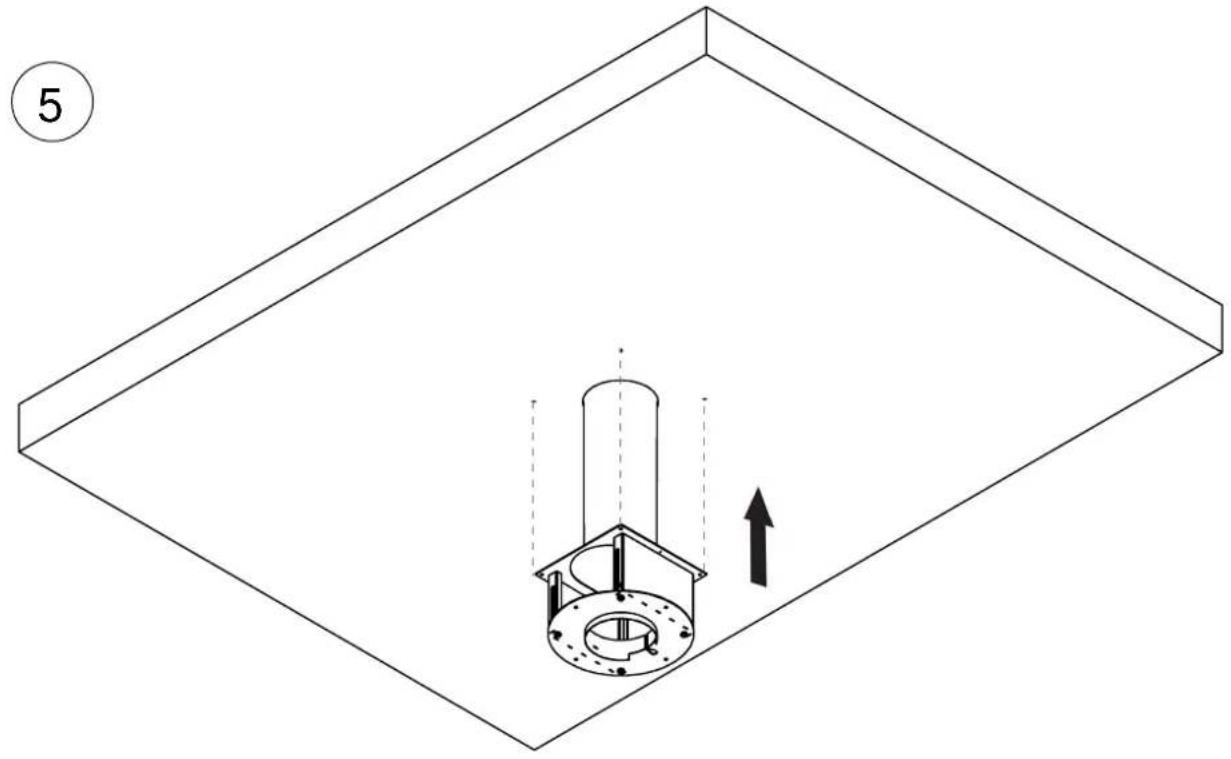

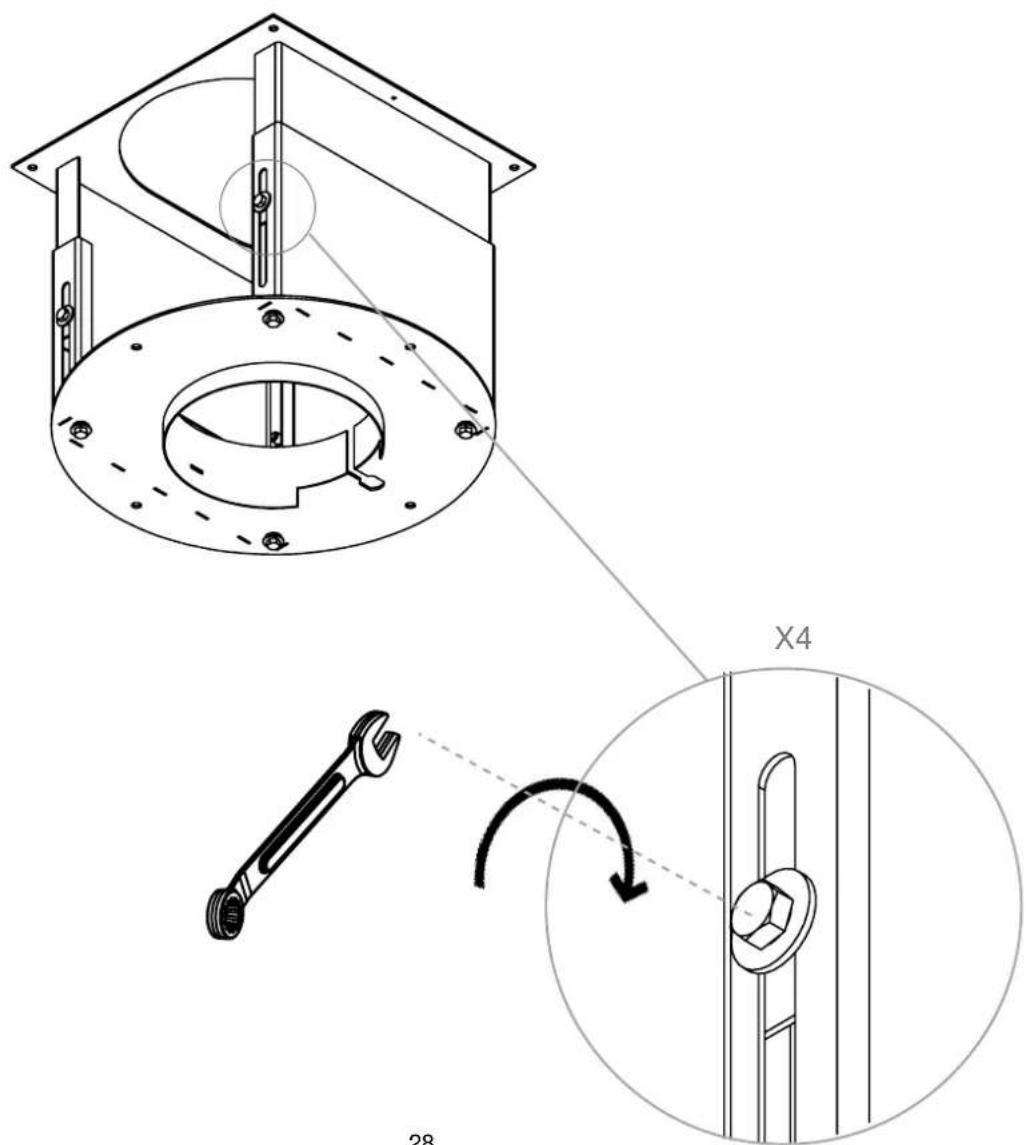

INSTALACION / INSTALAÇÃO / INSTALLATION / INSTALLATION

1

2

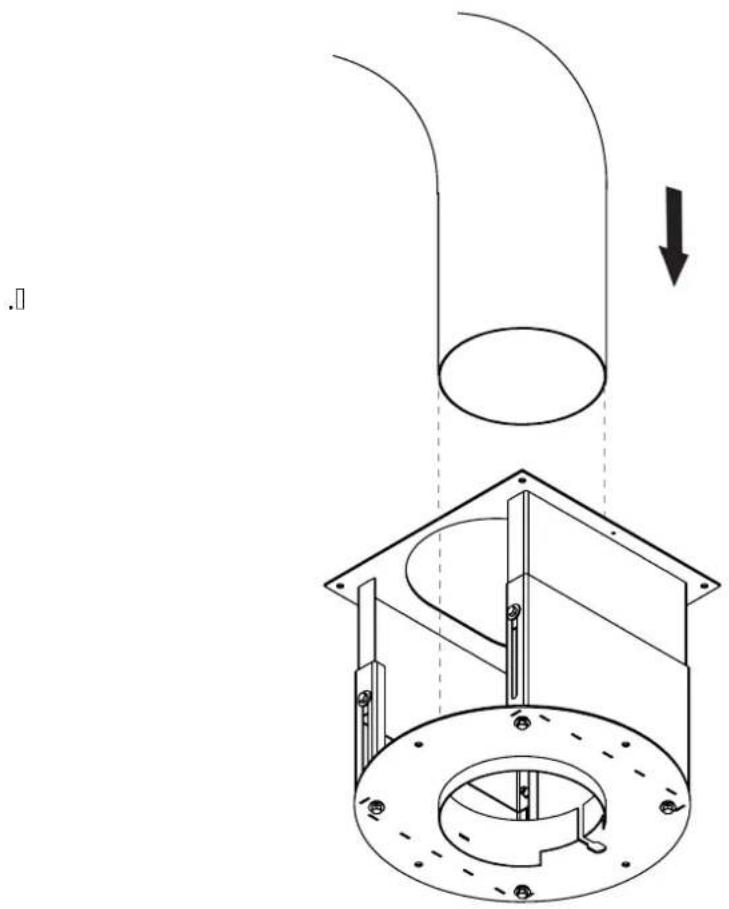

INSTALACION / INSTALAÇÃO / INSTALLATION / INSTALLATION

4

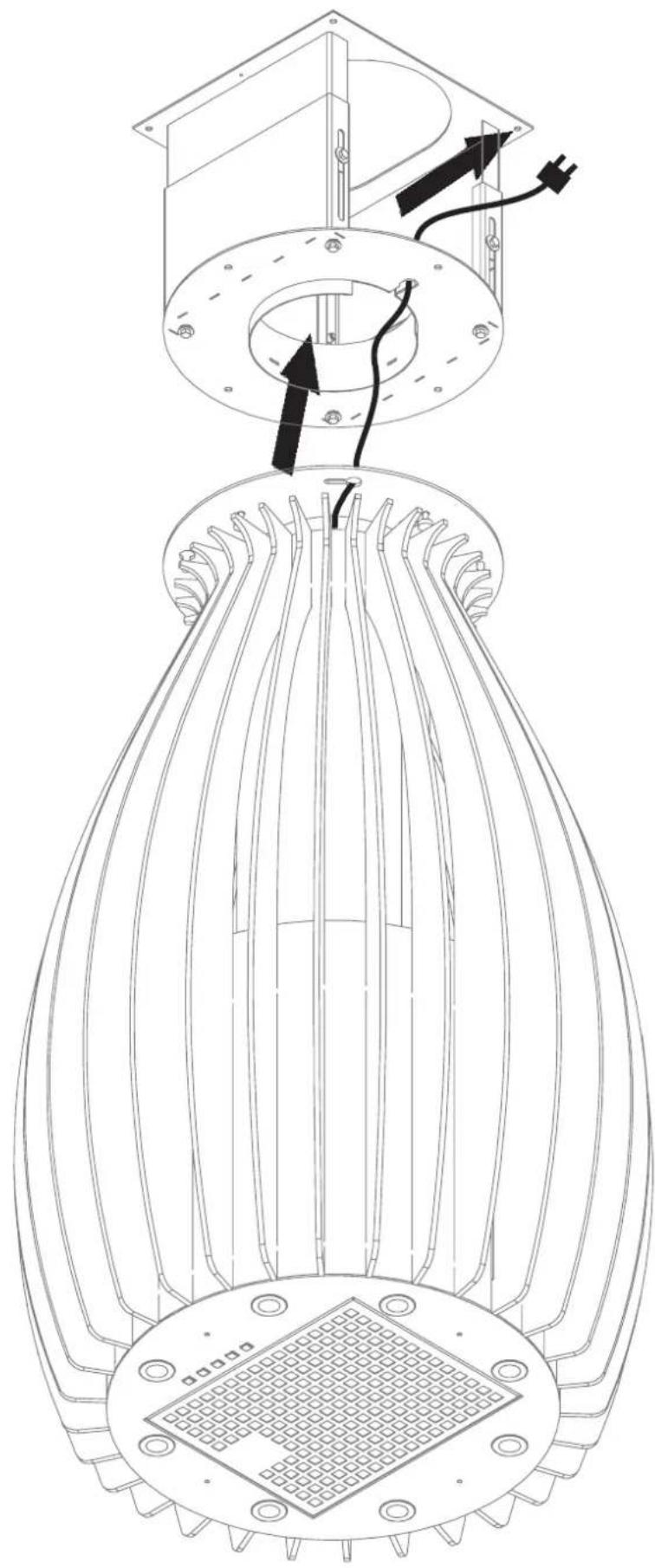

INSTALACION / INSTALAÇÃO / INSTALLATION / INSTALLATION

6

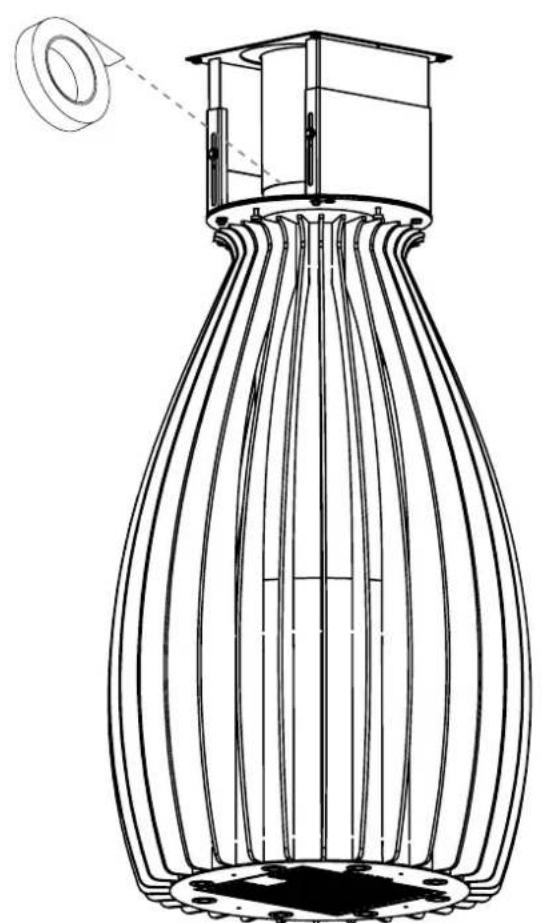

INSTALACION / INSTALAÇÃO / INSTALLATION / INSTALLATION

7

8

9

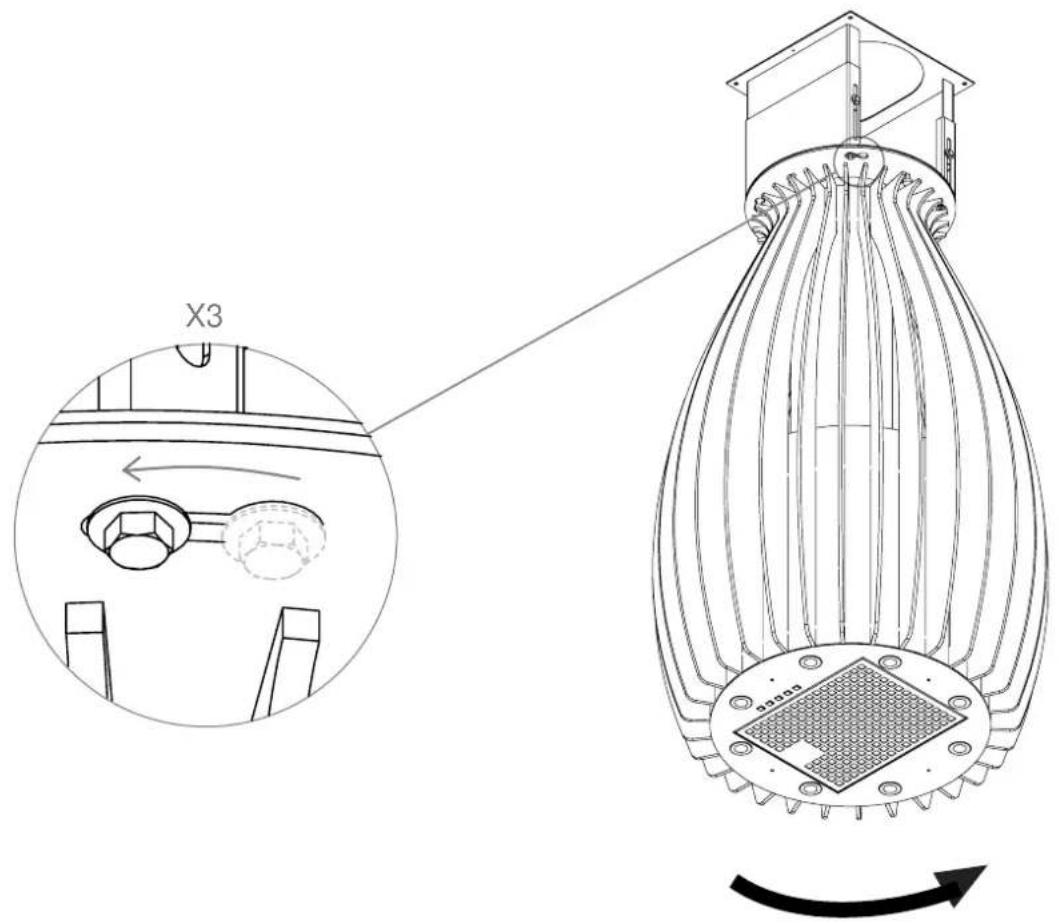

INSTALACION / INSTALAÇÃO / INSTALLATION / INSTALLATION

10

11

13

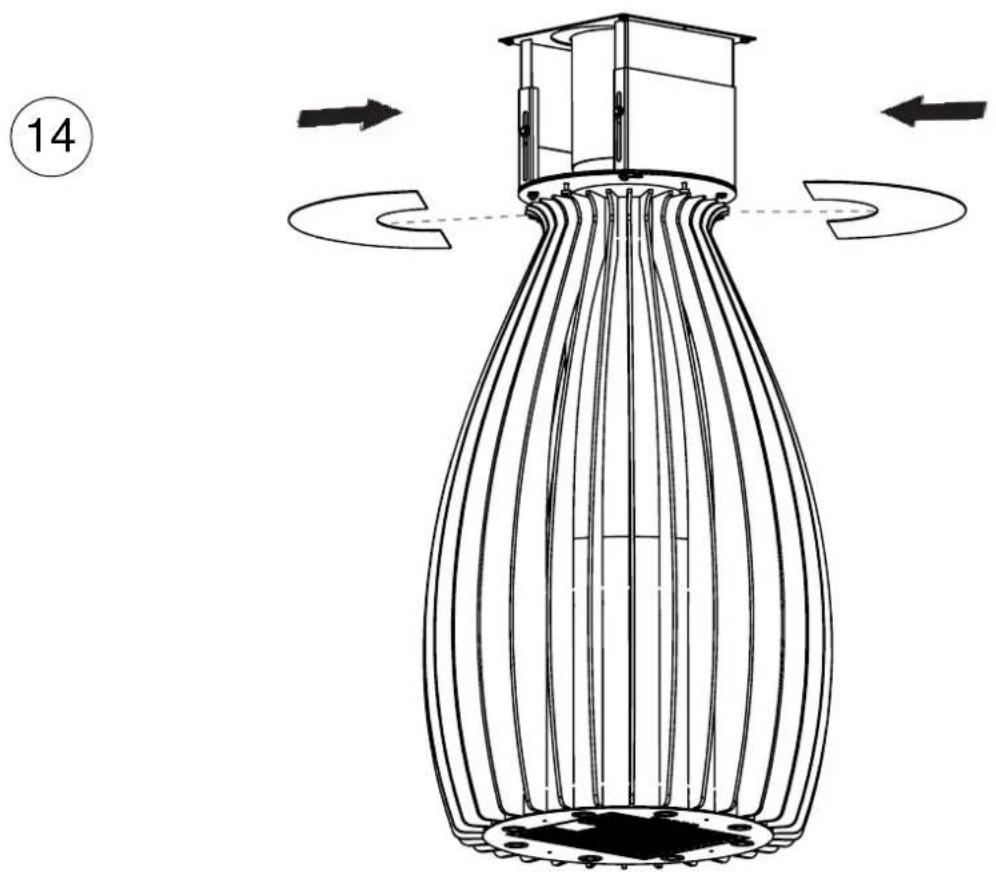

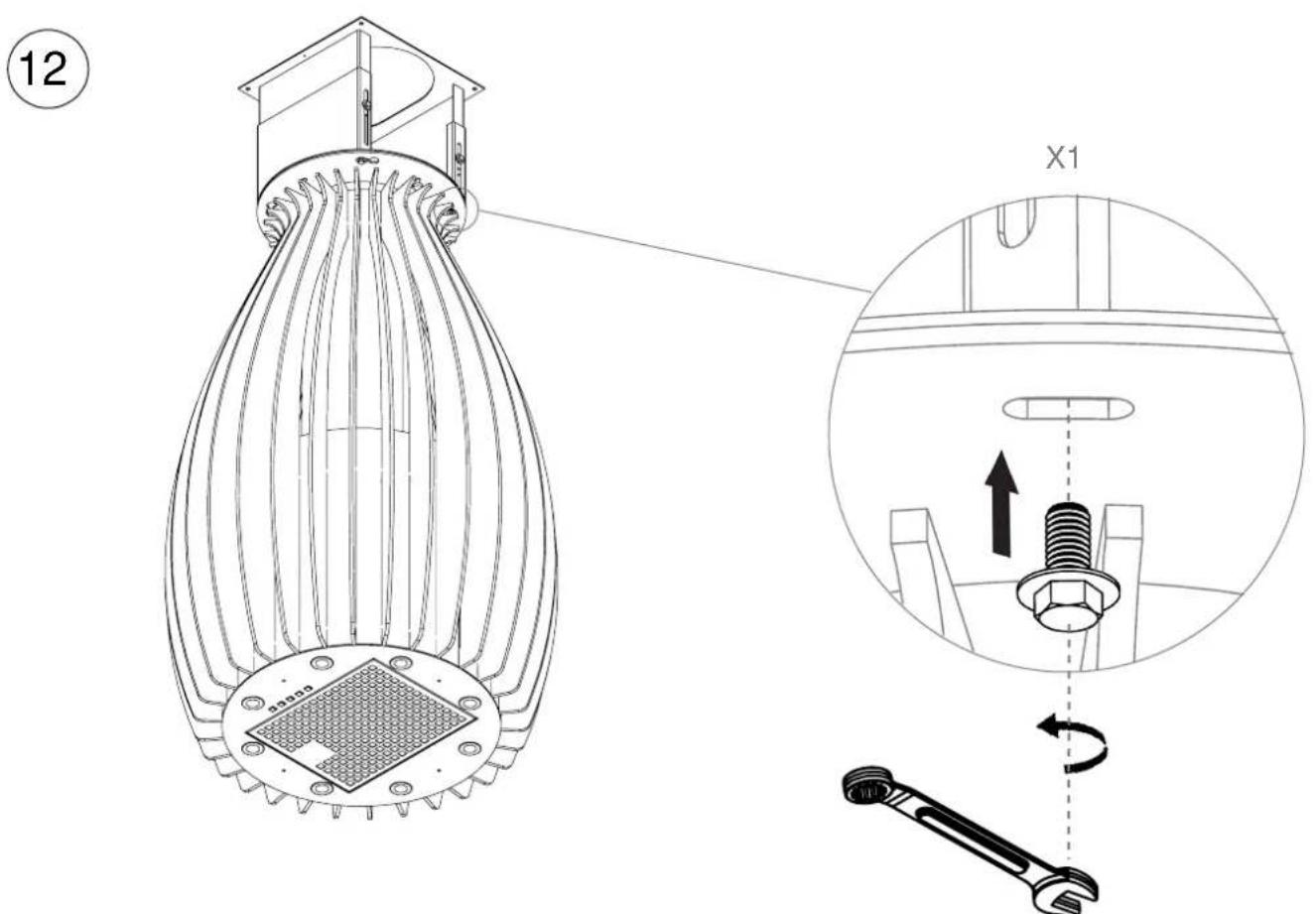

INSTALACION / INSTALAÇÃO / INSTALLATION / INSTALLATION

15

5	ON/OFF, Permet de mettre en marche le moteur, si on appuie de nouveau il s'éteint.
4	Permet de diminuer la vitesse du moteur.
3	Permet d'augmenter la vitesse du moteur. Note: Si vous avez une version de moteur qui dépasse 650mm 3/h, la 3ème ou 4ème vitesse sera chronométrée. (*voir section Minuteur Écoconception p. 17).
2	LAST TIME: Le moteur allumé et à n'importe qu'elle vitesse, si on appuie sur ce symbole le minuteur s'active pour une durée de 5 minutes, et lorsque cette durée de temps est terminée, le moteur s'arrête ainsi que les voyants de la hotte. Lorsqu'il est activé il est possible de régler la vitesse à un niveau souhaité. Cette fonction a un indicateur visuel en clignotant le pilote.
1	LED rouge qui s'allume chaque fois que l'on appuie sur une fonction.
	VOYANT PRINCIPAL OU DE FONCTIONNEMENT: Si on appuie les voyageurs principaux s'allument, si on appuie de nouveau il s'éteignent. VOYANT DE COURTOISIE OU D'AMBIANCE: (En option selon le moteur et la version) Si on laïssé le doigt appuyé sur la touche pendant 2 secondes levoyant de courtoisie s'allume, et si on laïssé appuyé de nouveau il s'éteint.

SYNC REMOTE CONTROL (* SEULEMENT SI NECESSAIRE, DEJÀ SYNCHRONISE EN USINE):

1. Brancher la hotte sur le secteur ou allumer l'interrupteur de la hotte, en option sous filtres ou panneau.
2. ATTENTION! Une fois fait le 1ere pas, pour connecter la hotte sur le secteur:

NE TOUCHER PAS AUCUNE TOUCHE DE LA TÉLECOMMANDE JUSQU'À APRès 5 SECONDES

1. ÀpRES les 5 premières secondes, dans l'intervalle de temps entre 5 et 20 secondes, avec la télécommande en regard de la hotte, appuyer ou maintainir appuyé le bouton LUMIÈRE de telecommande, et les lumières de hotte s'allumeront confirmant que le processus a été exécuté avec succès.

Si on dépasse les 20 secondes pour synchroniser la télécommande, la hotte ferme la réception et n'enregistreaucun code. Alors il faudra repeter le processus, en veillant a appuyer sur la touche entre 5 "et 20".

Les lampes à LED impliquent une manipulation complexe en plus d'une connexion d'air impliquant un risque de connecteur interne de chic électrique, de sorte que ce genre de manipulation doit être effectue par le service officiel d'assistance technique Pando ou un installerateur professionnel qualifié. Le fab ricant decline toute responsabilité pour les dommages causés par une mauvaise manipulation de lampes à LED par du personnel non autorisé.

ATTENTION!

INOX PANDO, Référence 1059.

PROPRIÉTÉS :

Dégraisant particulièrement adapté pour le polissage des surfaces en acier inoxydable, qui en raison de sa formule complexe à base de dérivés de paraffine, laisse un film invisible qui agit comme protecteur et lustreur.

APPLICATIONS :

Nettoie, lustre et égalise même les surfaces en acier inoxydable des hottes aspirantes et des meubles de cuisine en acier inoxydable.
