MODE D'EMPLOI EMS-300 MSW
| Description du paramètre | Valeur du paramètre | |
| Nome de produit | SUPPORT POUR MOTTUR | |
| Modèle | MSW-EMS-200 | MSW-EMS-300 |
| Dimensions [Largeur x Profondeur x Hauteur; mm] | 1043x800 x956 | 945x810 x870 |
| Poids [kg] | 28 | 21 |
| Charge maximale [kg] | 560 | 450 |
| Hauteur maximale [mm] | 710 | 640 |
- DESCRIPTION GÉNÉRALE
Ce mode d'emploi a pour but d'aider à une utilisation sûre et fiable. Le produit est conçu et fabriqué en conformité stricte avec les spécifications techniques, à l'aide des technologies et les composants les plus récents et dans le respect des normes de qualité les plus élevées.
LISEZ ATTENTIVEMENT LE PRÉSENT MANUEL ET ASSUREZ-VOUS DE BIEN LE COMPRENDRE AVANT LA PREMIÈRE UTILISATION.
Pour garantir un fonctionnement durable et fiable de l'appareil, veillez à l'utiliser et à l'entretenir correctement, conformément aux instructions de ce manuel. Les données techniques et les specifications contenues dans ce manuel sont à jour. Le fabricant se réserve le droit d'apporter des modifications à l'appareil afin d'améliorer sa qualité.
EXPLICATION DES SYMBOLES
| CE | Le produit est conforme aux normes de sécurité en vigueur. |
| Respectez les consignes du manuel. | |
| Collecte séparée. | |
| ATTENTION ! AVERTISSEMENT ! et REMARQUE attirent l'attention sur des circonstances spécifiques (symboles d'avertissement généraux) | |
| Portez des protections pour les mains. | |
| ATTENTION ! Charge suspendue ! | |
| Portez des protections pour les pieds. | |
| ATTENTION ! Mise en garde liée à un risque de bissures des mains ! |
ATTENTION ! Les illustrations de ce manuel sont fournies à titre indicatif uniquement et peuvent différer dans certains détails du produit réel
- SÉCURITÉ D'EMPLOI
ATTENTION ! Lisez tous les avertissements et instructions de sécurité le non-respect des avertissements et des instructions peut entraîner des blessures graves ou la mort.
Le terme « appareil » ou « produit » utilisé dans les avertissements et dans le mode d'emploi désigne le support pour moteur.
2.1. SÉCURITÉ AU TRAVAIL
a) Gardez l'ordre sur le lieu de travail et veillez au bon éclairage. Le désordre ou un mauvais éclairage peuvent entraîner des accidents. Soyez prévoyant, observez ce que vous faites et faites preuve du bon sens lors de l'usage de l'appareil.
b) En cas des doutes concernant le bon fonctionnement de l'appareil, contactez le service du fabricant.
c) La réparation de l'appareil ne peut être effectuée que par le service du fabricant. Il est interdit d'effectuer de réparations par soi-même !
d) Il est interdit aux enfants ou aux personnes non autorisées de rester sur le poste de travail. (L'inallention peut entraîner la perle du contrôle du dispositif)
e) L'appareil ne peut être utilisé que dans un espace bien aéré.
(1) Contrôlez régulièrement l'état des autocollants avec des informations concernant la sécurité. Remplacez les autocollants qui ne sont plus lisibles.
g) Conservez le mode d'emploi pour une utilisation ultérieure. En cas de transmission de l'appareil à un tiers, il convient de livrer également le présent mode d'emploi.
h) Conservez les éléments de l'emballage et de simples pièces d'assemblage hors de portée des enfants.
i) Tenir l'appareil hors de portée des enfants et des animaux.
j) Lors de l'utilisation de cet dispositif en combinaison avec d'autres dispositifs, il est important de suivre également les autres modes d'emploi.
⚠ REMARQUE! Veillez à ce que les enfants et les personnes qui n'utilisent pas l'appareil soient en sécurité durant le travail.
2.2. SÉCURITÉ PERSONNELLE
a) Il est interdité utiliser l'appareil dans un état de fatigue, de maladie, sous l'emprise d'alcool, des drogues ou des médicaments limitant considérablement la capacité d'exploiter l'appareil.
b) Seules les personnes physiquement aptes, capables de l'utiliser, correctement formées, qui ont pris connaissance de ce mode d'emploi et qui ont été formée en matière de la santé et de sécurité au travail peuvent utiliser cette machine.
c) La machine n'est pas conçue pour être utilisée par des personnes (dont les enfants) dont les facultés psychiques, sensorielles et mentales sont limitées ou sans expérience et/ou connaissances adéquates, à moins qu'elles se trouvent sous la supervision et la protection d'une personne responsable ou qu'une telle personne leur ait transmis des consignes appropriques relatives à une bonne utilisation de l'apparchi.
d) Soyez vigilant, faites preuve du bon sens lors de l'usage de l'appareil. Un moment d'inattention peut entraîner des blessures graves.
e) Utilisez l'équipement de la protection individuelle obligatoire lors de l'utilisation de l'appareil, spécifié au point 1 description des symboles. L'utilisation de l'équipement de protection individuelle convenable et attesté réduit le risque de blessures.
FR
FR
f) Ne surestimez pas vos capacités. Il est important d'adapter toujours une position de travail stable permettant de garder l'équilibre. Ceci permet un meilleur contrôle en cas de situations inattendues.
g) Évitez de porter des vêtements amples ou un bijou. Tenez les cheveux, les vêtements et les gants à l'écart des pièces mobiles de l'appareil. Des vêtements amples, un bijou ou des cheveux longs peuvent être happés par les pièces mobiles de l'appareil.
h) Cet appareil n'est pas un jouet. Les enfants doivent demeurer sous la supervision d'un adulte afin qu'ils ne jouent pas avec l'appareil.
2.3. UTILISATION SÛRE DE L'APPAREIL
a) Conservez les appareil non utilisés dans un endroit hors de portée des enfants et des personnes qui ne connaissent pas l'appareil ni son mode d'emploi. Les appareils utilisés par une personne inexpérimentée sont extrêmement dangereux.
b) Maintenez l'appareil en bon état technique. Avant chaque utilisation, vérifiez si l'appareil ou ses parties mobiles ne sont pas endommagés (fissure des pièces et des éléments out toute autre condition pouvant affecter un fonctionnement sûr de l'appareil). En cas de l'endommagement, faites réparer l'appareil.
c) Tenez l'appareil hors de portée des enfants.
d) Les travaux de réparation ou d'entretien ne doivent être effectués que par un personnel qualifié avec des pièces de rechange originales. Cela garantie l'utilisation de l'appareil en toute sécurité.
c) Afin de garantir une intégralité opérationnelle de l'appareil, ne retirez pas les protections préinstallées et ne dévissez pas les vis.
f) Lors du transport et du déplacement du dispositif du lieu de son stockage vers le lieu de son utilisation, il est important de prendre en compte les règles de sécurité et de santé au travail relatives aux travaux de transport manuels en vigueur dans le pays où les dispositifs sont utilisés.
g) Évitez les situations où l'appareil s'arrête en raison d'une surcharge importante lors de son fonctionnement. Cela peut entraîner une surchauffe des éléments d'entraînement et endommager l'appareil.
h) Il est interdit de déplacer et de manipuler l'appareil lors de son fonctionnement.
i) Nettoyez l'appareil régulièrement pour éviter une accumulation de saletés.
j) Il est interdit de traiter deux objets simultanément. k) Cet appareil n'est pas un jouet. Il est interdit aux enfants sans supervision d'une personne adulte d'effectuer les travaux d'entretien et de maintenance.
I) Il est interdit d'apporter une quelconque modification à la construction de l'appareil afin de changer ses paramètres ou sa construction.
m) Tenez l'appareil à l'écart des sources de chaleur et de feu.
n) No pas surcharger le dispositif.
o) Fixez le dispositif au moteur uniquement aux endroits indiqués par son fabricant et/ou à l'aide des adaptateurs.
p) Avant de fixer le moteur et lors de la manipulation du moteur, il est nécessaire de verrouiller le mécanisme rotatif et la roue du dispositif.
c) Il et interdit de déplacer le support moteur sur les trous, les câbles, les élévations ou d'autres obstacles.
r) Ne pas travailler directement au-dessous du moteur sculeuve.
s) Avant de placer la charge, assurez-vous si la plaque de montage ne tourne pas.
ATTENTION ! Le centre de gravité inégalement réparti peut provoquer une rotation soudaine et involontaire du mécanisme rotatif après son déverrouillage, pour cette raison, il convient de le déverrouiller lentement et avec prudence.
ATTENTION ! Bien que l'appareil ait été conçu en accordant une attention spéciale à la sécurité et qu'il comporte des dispositifs de protection, ainsi que des caractéristiques de sécurité supplémentaires, il n'est pas possible d'exclure entièrement tout risque de blessure lors de son utilisation. Nous recommandons de faire preuve de prudence et de bon sens lorsque vous utilisez l'appareil.
- CONDITIONS D'UTILISATION Ce produit est conçu pour installer et supporter les moteurs des véhicules ainsi pour faciliter les travaux de réparation. L'utilisateur porte l'entière responsabilité pour l'ensemble des dommages attribuables à un usage inapproprié.
3.1. DESCRIPTION DE L'APPAREIL
MODEL MSW-EMS-200
MODELL MSW-EMS-300
3.2. OPÉRATIONS VISANT À PRÉPARER LE DISPOSITIF À L'UTILISATION.
LIEU D'UTILISATION
Utilisez le dispositif sur une surface plane, stable, propre, résistant au feu et sèche hors de portée des enfants et des personnes dont les facultés psychiques, sensorielles et mentales sont limitées
ASSEMBLAGE DU DISPOSITIF (concerne les deux modèles)
1. Fixez les roues avec les poignées aux barres latérales
avec des vis, écrous et rondelles inclus.
2. Ensuite, fixez la barre verticale à la barre précédente
3. Soulevez la colonne et mettez au niveau du trou de la barre précédente. Insérez et assemblez les deux barres avec les vis incluses.
4. Insérez la plaque de montage dans le socle de la colonne. En vissant la plaque, mettez au niveau les trous et assemblez.
5. Insérez la poignée dans le trou dans la partie supérieure de la colonne et assemblez.

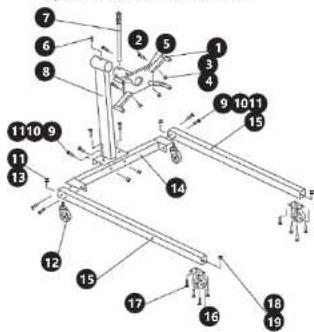

| No | Nom de la pièce |
| 1 | Adaptateur de montage |
| 2 | Vis |
| 3 | Écrou |
| 4 | Écrou |
| 5 | Plaque de montage |
| 6 | Goupille de verrouillage |
| 7 | Poignée |
| 8 | Colonne |
| 9 | Vis |
| 10 | |
| 11 |
| 12 | Roue |
| 13 | Rondelle de protection |
| 14 | Barre |
| 15 | Barre latérale |
| 16 | Poignée de roue |
| 17 | Vis |
| 18 | Rondelle de protection/écrou |
| 19 |
3.3. UTILISATION DU DISPOSITIF
En cas où le moteur est placé par terre :
1. Enlevez la plaque de montage
2. Fixez les adaptateurs de montage de la plaque au dos du moteur. Adaptez la taille convenable des vis pour installer le moteur de manière solide.
3. Toumez le support moteur à l'envers et mettez le socle de la colonne au niveau de la plaque de montage. Insérez-la dans le socle et fixez à l'aide de goupille de verrouillage.
4. Tournez lentement le support avec le moteur à la position verticale. En cas où le moteur est soulevé au niveau du support :
5. Il n'est pas nécessaire d'enlever la plaque de montage.
Mettez le moteur à la hauteur du support. Fixez le moteur aux adaptateurs de montage à l'aide des vis de la taille convenable. Vemouillez avec la goupille de verrouillage.
Il est possible de toumer le moteur fixé en enlevant la goupille de verrouillage et en tournant la poignée. Pour verrouiller le moteur dans une position, insérez la goupille de verrouillage.
3.4. ENTRETIEN ET MAINTENANCE
a) Après chaque nettoyage, faire sécher les éléments avant de réutiliser le dispositif.
b) Entretenir dans un endroit sec et frais, protégé de l'humidité et d'un rayonnement solaire directe.
c) Veillez aux révisions régulières du dispositif visant son efficacité technique et tous les endommagements.
d) Ne pas utiliser des objets pointus et/ou métalliques (p.e. une brosse métallique à fils d'acier ou une pelle métallique) pour ne pas endommager la surface du matériel du dispositif.
e) Maintenez régulièrement le dispositif en lubrifiant les points de friction des éléments mobiles, en particulier en cas où le dispositif est stocké à l'extérieur.
