MODE D'EMPLOI MUC-50 Festo
Traduction de la notice originale
Tous les documents relatifs au produit → www.festo.com/pk.
Respecter les documents applicables :
- Notice d'utilisation de l'actionneur
2 Sécurité
2.1 Instructions de sécurité
- Ne monter le produit que sur des composants qui se trouvent dans un état sûr.
- Respecter les couples de serrage. Sans indication spéciale, la tolérance est de ± 20 %.
2.2 Usage normal
Fixation de l'actionneur 4 sur le profilé de base via l'assemblage en queue d'aronde.
3 Informations complémentaires
Pour les dimensions du MUC et autres accessoires de fixation
→ www.festo.com/catalogue.
4 Récapitulatif
4.1 Fourniture

Fig. 1 Fixation de profilé
4.2 Non compris dans la fourniture

4 Actionneur (1x) par ex. DGC, DGC-FA, DGCI
Fig. 2 Actionneur

Fig. 3 Vis
- Vis 5 à choisir en fonction de la situation de montage.
| MUC-... 8/12 18 25/32 40 50/63 | |||||
| 5 Vis M3 M5 M5 M6 M7 |
Tab. 1 Taille des vis
5 Montage

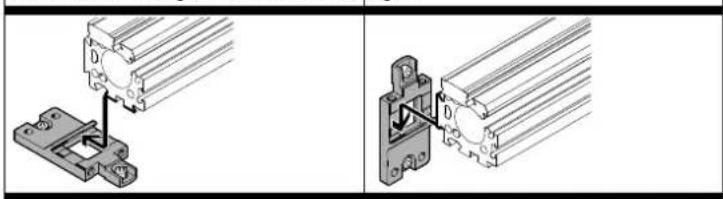

Variante de montage 1 Variante de montage 2

Tab. 2 Variantes de montage
- Sélectionner la variante de montage.
- Déterminer les espacements de fixation L → 1 Documents applicables.
- Placer la plaque 1 au niveau des points d'appui.

- Fixer la plaque 1 avec les vis 5 sur la surface de montage.


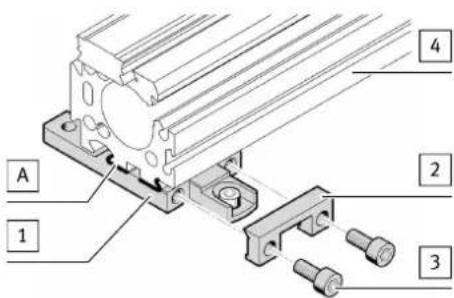

A 1 2 3 4Fig. 6 Fixation de l'actionneur
- Placer l'actionneur 4 avec le profilé en queue d'aronde (A) sur la plaque 1.
- Fixer le clip 2 avec les vis 3 sur le profilé en queue d'aronde (A). L'actionneur 4 est encore ajustable.

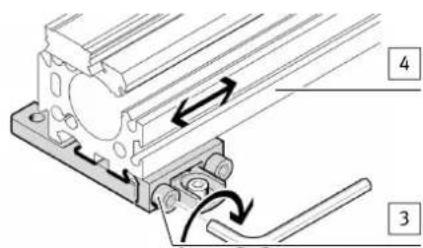

Fig. 7 Fixation de l'actionneur
- Positionner l'actionneur 4.
- Serrer les vis 3 de manière uniforme et symétrique.
| MUC-... 8/12 18 25/32 40 50/63 | ||||||
| 3 | Vis M3x8 M4x12 M5x12 M6x16 M | 8x25 | ||||
| Résistance 8.8 10.9 | ||||||
| [Nm] 1,2 4,1 | 8,3 14 20 | |||||
Tab. 3 Couple de serrage
