MODE D'EMPLOI MUC-25 Festo

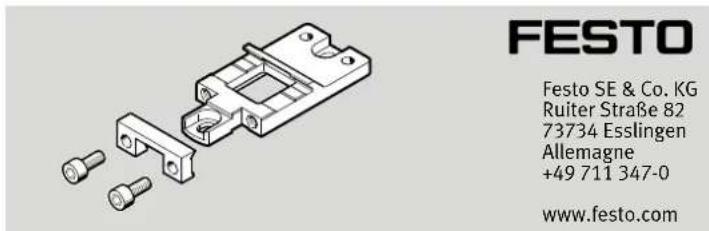

MUC Fixation de profilé

Instructions | Montage
8048068
2018-06
[8065947]

Traduction de la notice originale
Tous les documents relatifs au produit www.festo.com/pk.
Respecter les documents applicables :
- Notice d'utilisation de l'actionneur
2 Sécurité
2.1 Instructions de sécurité
-
Ne monter le produit que sur des composants qui se trouvent dans un état sûr.
-
Respecter les couples de serrage. Sans indication spéciale, la tolérance est de ± 20 %.
2.2 Usage normal
Fixation de l'actionneur 4 sur le profilé de base via l'assemblage en queue d'aronde.
3 Informations complémentaires
Pour les dimensions du MUC et autres accessoires de fixation
www.festo.com/catalogue.
4 Récapitulatif
4.1 Furniture

Fig. 1 Fixation de profilé
4.2 Non compris dans la fourniture

4 Actionneur (1x) par ex. DGC, DGC-FA, DGCI

Fig. 2 Actionneur
Fig. 3 Vis
- Vis àCHOISIR en fonction de la situation de montage.
| MUC-... 8/12 18 25/32 40 50/63 | |||||
| 5 Vis M3 M5 M5 M6 M7 |
Tab. 1 Taille des vis
5 Montage

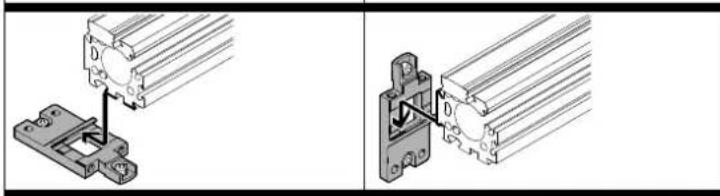

Variante de montage 1 Variante de montage 2
Tab. 2 Variantes de montage
- Sélectionner la variante de montage.

Fig. 4 Determiner les espacements de fixation
-
Determiner les espacements de fixation L 1 Documents applicables.
-
Placer la plaque 1 au niveau des points d'appui.

Fig. 5 Fixation de la plaque
Fixer la plaque 1 avec les vis 5 sur la surface de montage.

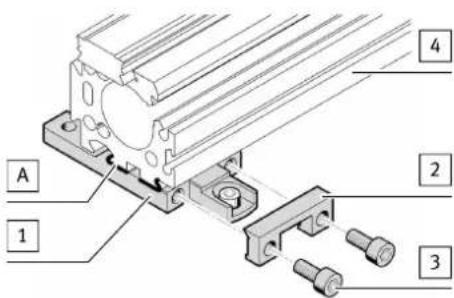

Fig. 6 Fixation de l'actionneur
-
Placer l'actionneur 4 avec le profile en queue d'aronde (A) sur la plaque 1.
-
Fixer le clip 2 avec les vis 3 sur le profilé en queue d'aronde (A). L'actionneur 4 est encore ajustable.

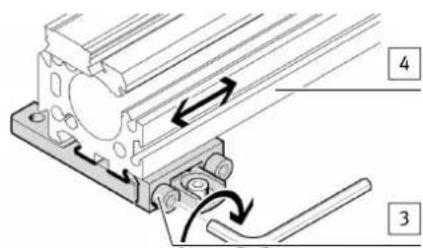

Fig. 7 Fixation de l'actionneur
- Positionner l'actionneur 4
- Serrer les vis 3 de maniere uniforme et symétrique.
Tab. 3 Couple de serrage
| MUC...8/12 18 25/32 40 50/63 | ||||||
| 3 | Vis M3x8 M4x12 M5x12 M6x16 M | 8x25 | ||||
| Résistance 8.8 10.9 | ||||||
| [Nm] 1,2 4,1 | 8,3 14 20 | |||||
