MODE D'EMPLOI DARD-L8-20-S Festo
Traduction de la notice originale
LOCTITE 243 ^® est une marque déposée appartenant à son propriétaire respectif dans certains pays.
Tous les documents disponibles du produit → www.festo.com/pk.
Respecter les documents applicables :
- Notice d'utilisation du vérin linéaire 5
2 Sécurité
2.1 Instructions de sécurité
- Avant toute intervention sur le produit, couper l'alimentation en énergie et la sécuriser contre toute remise en marche.
- Respecter les couples de serrage. Sans indication spéciale, la tolérance est de ± 10 %. Couples de serrage → 5 Caractéristiques techniques.
- Observer la fiche de données de sécurité de la colle du fabricant original.
2.2 Usage normal
Élément de compensation entre le coulisseau (A) du vérin linéaire 5 et la charge utile à déplacer.
3 Récapitulatif
3.1 Fourniture


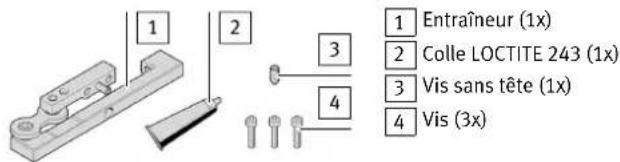

1 2 3 4 1 Entraîneur (1x) 2 Colle LOCTITE 243 (1x) 3 Vis sans tête (1x) 4 Vis (3x)Fig. 1
3.2 Non compris dans la fourniture
4 Montage
Positionner l'étrier


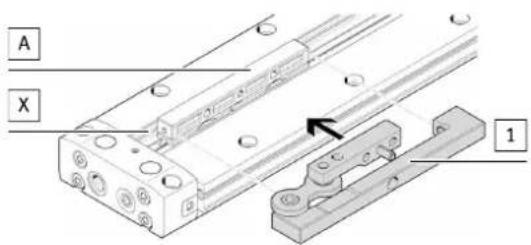

- Placer l'entraîneur 1 face à la rainure de capteur (X) tout contre le coulisseau (A).
La rainure de capteur (X) est accessible librement.
Fixer l'entraîneur


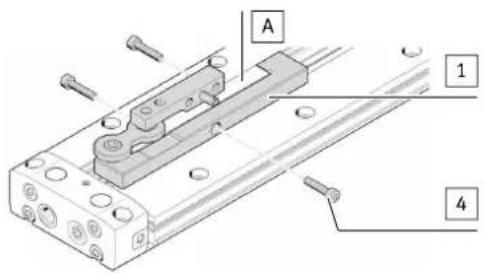

A 1 4Fig. 4
- Fixer l'entraîneur 1 avec les vis 4 sur le coulisseau (A). Ne pas visser les vis 4 à fond.
Fixer l'entraîneur

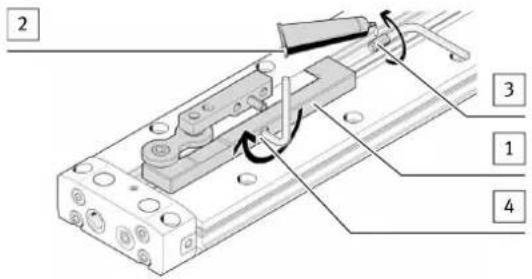

- Appliquer de la colle 2 sur la vis sans tête 3.
- Visser la vis sans tête 3 dans l'entraîneur 1.
- Visser la vis sans tête 3 à fond.
- Visser les vis 4 à fond.
4.1 Fixation de la charge utile
Trou pour la goupille de serrage (B)

- Prévoir un trou pour la goupille de serrage (B) comme point de centrage de la charge utile.

Trou recommandé pour la goupille de serrage (B) : ∅ 5,2 + 0,1 mm
Fixation de la charge utile avec DARD-L8-20/25-S

- Fixer la charge utile avec les vis recommandées et en utilisant le trou (C) ou (D) sur l'entraîneur 1.
| Trou (C) Trou (D) | ||
| Filetage du trou M5 M5 | ||
| Vis recommandées ≈2x M5-8.8 2x M4-8.8 ISO 4762 | ||
| Couples de serrage recommandés [Nm] 4,5 2,6 |
Tab. 1

Lors de la fixation de la charge utile en recourant au trou (D), le taraudage M5 (C) sert de trou de passage pour la vis M4.

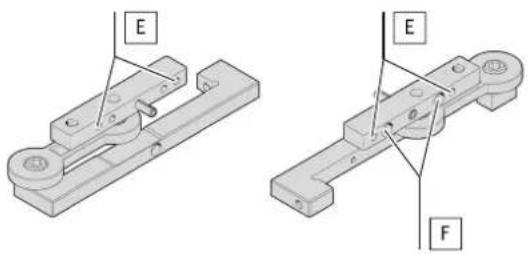

Fixation de la charge utile avec DARD-L8-32/40-S

- Fixer la charge utile avec les vis recommandées et en utilisant le trou (E) ou (F) sur l'entraîneur 1.
| Trou (E) Trou (F) | ||
| Filetage du trou M5 – | ||
| Vis recommandées ⚫ 2x M5-8 | 8 2x M4-10.9 | ISO 4762 |
| Couples de serrage recommandés [Nm] 5 3,7 |
Tab. 2
5 Caractéristiques techniques
5.1 Tailles des vis et couples de serrage M
| DARD-L8 20 25 32 40 | |||||
| ISO 4762 | 5 M4x18 M4x18 M4x2 M4x224 | Vis | |||
| [Nm] 3 3 | 3,4 3,4 | ||||
| 3 Vis sans tête | [Nm] | 1 | 1 | 1 | 1 |
Tab. 3
