MODE D'EMPLOI EAHF-E24-60-P-S Festo

Instructions de montage

8203075

2023-12

[8203079]

Traduction de la notice originale

© 2024 Tous droits réservés à la Festo SE & Co. KG

1

Tous les documents disponibles sur le produit → www.festo.com/sp.

Document Produit Sommaire
Mode d'emploi Axe ELGD –

Tab. 1 : Documents applicables

2 Sécurité

2.1 Instructions de sécurité

-Ne monter le produit que sur des composants qui se trouvent dans un état sûr.

2.2 Utilisation conforme à l'usage prévu

La fixation de profilé fixe un axe ELGD sur une surface de montage via le fixation de profilé.

2.3 Qualification du personnel spécialisé

Travaux sur le produit uniquement par du personnel qualifié capable d'évaluer les travaux qui lui sont confiés et de détecter les dangers. Le personnel spécialisé a une formation mécanique.

3 Informations complémentaires

- Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional.

→ www.festo.com.

- Accessoires → www.festo.com/catalogue.

4 Récapitulatif

4.1 Fourniture

1 Fixation de profilé (2x)

Fig. 1 : Fourniture

4.2 Non compris dans la fourniture

Fig. 2 : Non compris dans la fourniture

5

Montage

L L

Fig. 3 : Détermination des distances d'appui et des points de fixation

- Déterminer les distances d'appui L nécessaires et les points de fixation de l'axe → Documents applicables.

A B 1 2

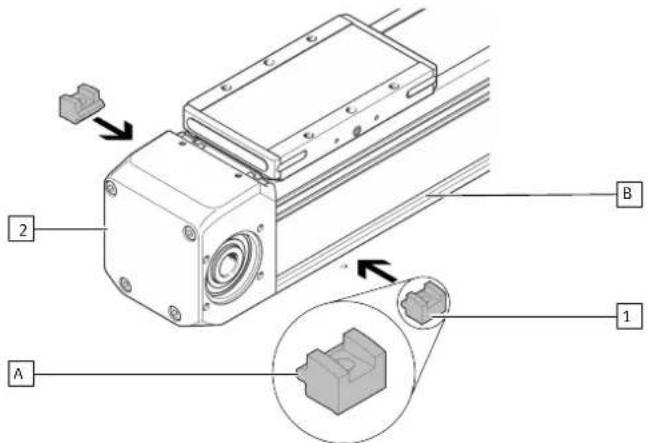

Fig. 4 : Mettre en place les fixations de profilé

- Placer les fixations de profilé [1] au niveau des points de fixation. L'ergot [A] repose dans la rainure [B] de l'axe [2].

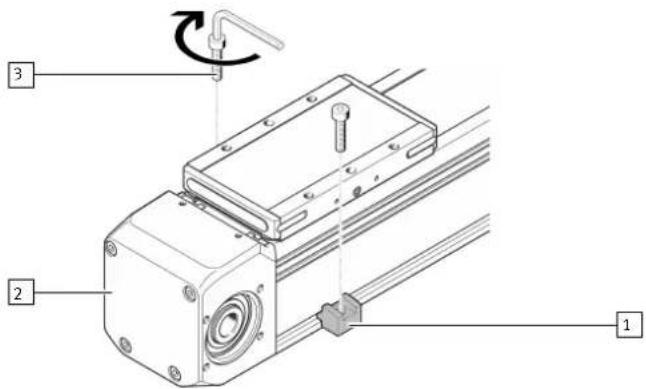

Fig. 5 : Montage des fixations de profilé

1. Choisir des vis [3] adaptées à la situation de montage.

2. Presser la fixation de profilé [1] contre l'axe [2].

La fixation de profilé [1] repose à fleur contre l'axe [2].

1. Fixer les fixations de profilé [1] avec les vis [3] sur la surface de montage.

Couple de serrage maximal : 7,6 Nm

1. Répéter les étapes de montage pour tous les points de fixation.
