Marque	Schneider Electric
Modèle	EasyLogic PM2230
Type de produit	Compteur d'énergie multifonction
Dimensions (L x H x P)	96 x 96 x 65 mm (typique)
Poids	Environ 0.3 kg
Alimentation auxiliaire	CA 80-277 V LN ±10% / CC 100-277 V ±10%
Consommation auxiliaire	< 8 VA (CA) / ≤ 3.3 W (CC)
Tension mesurée	35-600 V L-L / 20-347 V L-N (cat. II)
Courant nominal	1 A ou 5 A via TC externe
Courant maximal	12 A en continu
Fréquence	50/60 Hz ±5%
Classe de précision énergie active	Classe 0.5S selon IEC 62053-22
Classe de précision énergie active (IEC)	Classe 1.0 selon IEC 62053-21
Communication	RS-485, protocole Modbus
Affichage	LCD rétroéclairé
Catégorie d'installation	CAT III
Température de fonctionnement	-25 °C à +55 °C
Humidité relative	Jusqu'à 95 % sans condensation
Indice de protection	IP54 (face avant)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de solvants
Sécurité	Utiliser des EPI, couper l'alimentation avant intervention, utiliser des fusibles externes
Pièces détachées et réparabilité	Contacter Schneider Electric pour les pièces de rechange ; réparation par personnel qualifié

FOIRE AUX QUESTIONS - EasyLogic PM2230 SCHNEIDER

Comment installer le compteur EasyLogic PM2230 ?

L'installation doit être réalisée par un électricien qualifié. Coupez l'alimentation avant toute intervention. Respectez le schéma de câblage fourni et utilisez des fusibles externes sur L+ et L- si nécessaire. Montez l'appareil sur un rail DIN ou une fixation murale.

Quelle est l'alimentation auxiliaire requise ?

L'alimentation auxiliaire peut être CA ou CC : 80-277 V CA L-N ±10% ou 100-277 V CC ±10%. La consommation est inférieure à 8 VA en CA et inférieure à 3.3 W en CC.

Quels types de transformateurs de courant (TC) utiliser ?

Utilisez des TC externes avec mise à la terre, de primaire 1A ou 5A. Le courant mesuré peut aller de 5 mA à 6 A, avec un courant maximal continu de 12 A.

Quelle est la précision du compteur PM2230 ?

La précision de l'énergie active est classe 0.5S selon la norme IEC 62053-22 (conformité partielle) et classe 1.0 selon IEC 62053-21.

Comment configurer la communication RS-485 ?

Le PM2230 dispose d'un port RS-485 avec protocole Modbus. Utilisez des câbles torsadés blindés. La configuration des paramètres de communication se fait via le menu de l'appareil ou un logiciel de paramétrage.

Quelles grandeurs électriques peuvent être mesurées ?

Le compteur mesure tension, courant, puissance active, réactive et apparente, énergie, facteur de puissance, fréquence, et autres paramètres électriques.

Comment remettre à zéro les compteurs d'énergie ?

La remise à zéro des compteurs d'énergie s'effectue via le menu de configuration. Attention, cette action est irréversible et peut nécessiter un mot de passe.

Quel est l'entretien nécessaire pour le PM2230 ?

Aucun entretien particulier n'est requis. Nettoyez la face avant avec un chiffon doux et sec. Vérifiez périodiquement les connexions et l'état des fusibles externes.

Que faire en cas de défaut ou de dysfonctionnement ?

Consultez le manuel pour les codes d'erreur. Vérifiez les connexions, l'alimentation et les TC. Si le problème persiste, contactez le support technique Schneider Electric.

Le PM2230 est-il compatible avec les systèmes triphasés ?

Oui, il peut être utilisé sur des réseaux triphasés équilibrés ou déséquilibrés. Le câblage doit être effectué selon le schéma fourni, avec des TC sur chaque phase.

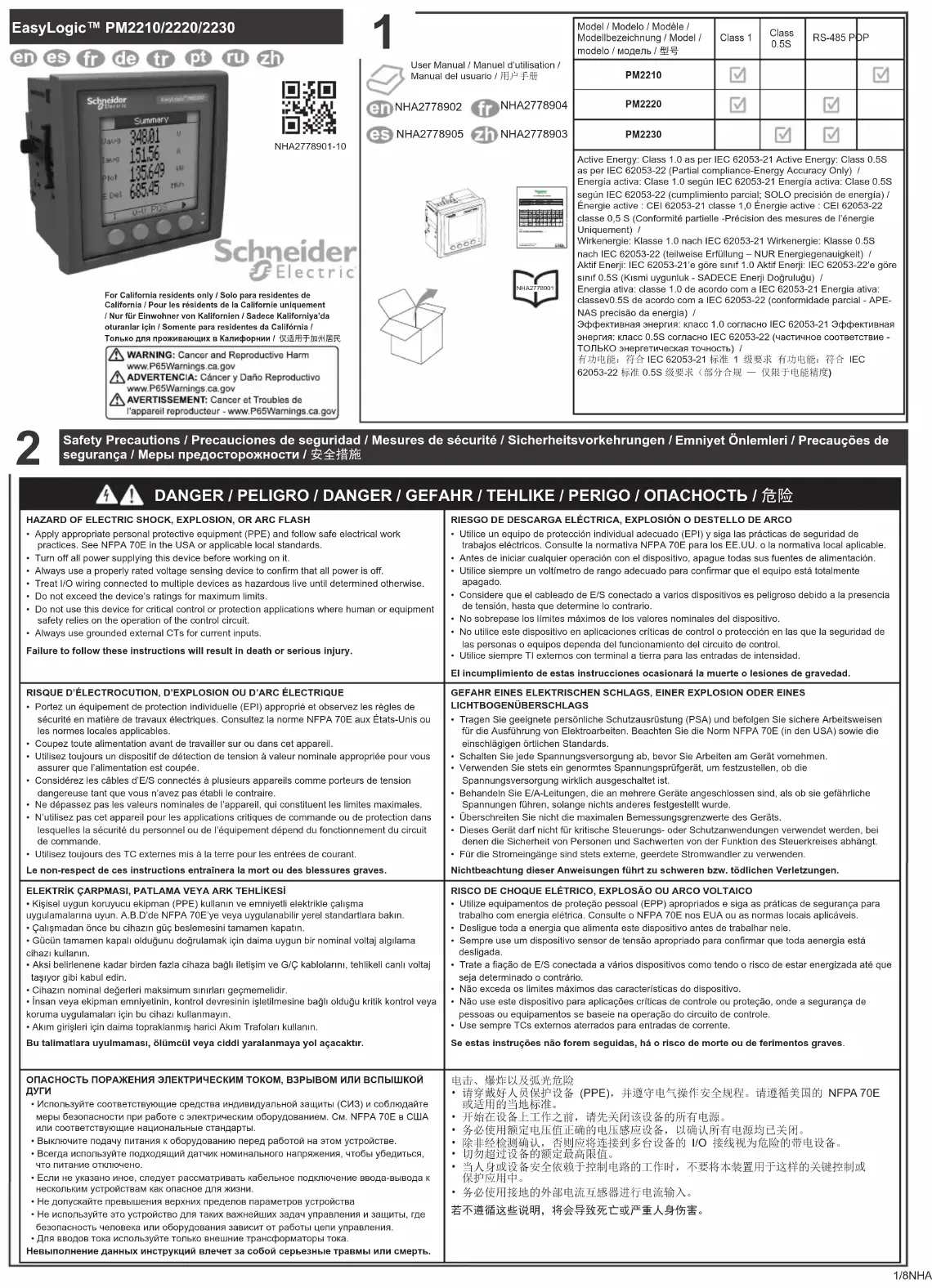

MODE D'EMPLOI EasyLogic PM2230 SCHNEIDER

AVERTISSEMENT: Cancer et Troubles de

I'appareil reproducteur - www.P65Warnings.ca.gov

Model / Modelo / Modèle / Modellbezeichnung / Model / modele / modèle /��号	Class 1	Class 0.5S	RS-485 P	OP
PM2210	☑			☑
PM2220	☑		☑
PM2230		☑	☑

Active Energy: Class 1.0 as per IEC 62053-21 Active Energy: Class 0.5S as per IEC 62053-22 (Partial compliance-Energy Accuracy Only) / Energia activa: Class 1.0 seguin IEC 62053-21 Energia activa: Class 0.5S seguin IEC 62053-22 (cumplimento parcial; SOLO precision de energia) / Energia active: CEI 62053-21 classe 1,0 Energie active: CEI 62053-22 classe 0,5 S (Conformite partielle -Precision des mesures de l'energie Uniquement) /

• Portez un équipement de protection individuelle (EPI) approprié et observez les régles de sécurité en matière de travaux électriques. Consultez la norme NFPA 70E aux États-Unis ou les normes locales applicables.
• Coupez toute alimentation avant de travailler sur ou dans cet apparéil.
• Utilisez toujours un dispositif de détction de tension à valeur nominale appropriée pour vous assurer que l'alimentation est coupée.
• Consideré les cables d'E/S connectés à plusieurs apparèts comme porteurs de tension dangereuse tant que vous n'avoz pas ététabli le contraire.
• Ne dépassez pas les valeurs nominales de l'appareil, qui constituent les limites maximales.
• N'utilise pas cet apparéil pour les applications critiques de commande ou de protection dans lesquelles la sécurité du personnel ou de l'équipement dépend du fonctionnement du circuit de commande.
• Utilisez toujours des TC externes mis à la terre pour les entrées de courant.

Le non-respect de ces Instructions entraînera la mort ou des blessures graves.

Disjoncteur/Fusibles 250mA^#

Bloc de court-circuitage
Fusibles du primaire TP et organe de coupure a

nonfourni
Indique le câblage pour un réseau équilibré

Étiquetez clairément le mécanisme de coupure de circuit de l'appareil et installez-le de sorte qu'il soit facilement accessible par l'opérateur.

Les fusibles et disjoncteurs doivent offrir une capacité nominale correspondant à la tension d'installation et un calibre correspondant au courant de défaut disponible.

La borne de neutre doit être munie d'un fusible si la connexion de neutre de la source n'est pas mise à la terre.

de

L+ et L- sont non polarisées. Si vous utilisez une alimentation CA avec neutre, connectez le neutre à la borne L- de l'appareil.

Utilisez toujours un fusible sur L+. Utilisez un fusible sur L- pour connecter à l'alimentation dédiée un neutre non mis à la terre. Si vous utilisez un transformateur d'alimentation, utilisez un fusible pour les cotes primaire et secondaire du transformateur. Les fusibles et disjoncteurs doivent offrir une capacité nominale correspondant à la tension d'installation et un calibre correspondant au courant de défaut disponible.

Charge CC:≤2W à 277 V CC

• Categorie d'installation III

PM2230

CA:80-277VL-N±10%
Charge CA: < 8 VA à 277 V CAL-N
·Frequence:45-65Hz+5%
·CC：100-277V+10%
Charge CC:≤3.3W à 277 V CC
- Categorie d'installation III
Entres de tension CA

Tension mesurée
35-480 V L-L (20-277 V L-N), cat. III 35-600 V L-L (20-347 V L-N), cat. II
Frequencynominale:50/60Hz
- Surcharge permanente : 750 V CA L-L
Impedance:5MO
Calegore de mesure III
Entrées de courant CA
1A ou 5 A nominal
Courant mesure:5mAà6A
- Fréquence nominale : 50/6
Courant maximal : 12 A en continu
Impedance: ≤ 0.3 mΩ
Charge:≤0.024VA à 6A
Courant de suppression: 5 mA à 99 mA

Steuerspannung

PM2210/PM2220

Le "Administrative Measures for the Restriction of Hazardous Substances in Electric Appliances and Electronic Products" exige que ce document soit transporte avec tous les produits de PM2000 en République Populaire de Chine. Les acheteurs des autres pays peuvent le néglier.

Las "Administrative Measures for the Restriction of Hazardous Substances in Electric Appliances and Electronic Products" require que este documento sea enviado con todos los productos PM2000 a la Republica Popular de China. Los)."suetos en orlos Paísesutenignarestedocumento.

Product/Produit/Producto:EasyLogicPM2000

Lisez attentivement ces directives et examinez l'équipment afin de vous familiariser avec lui avant l'installation, l'utilisation ou l'entretien.

Seul du personnel qualite do se charge der I installation, de lutilisation, de entrelien et de la maintenance du materiel electricque, Schneider Electric decine tout responsabll quant aux consequences eventuelles de l'utilisation de cette documentation. Par personne qualifiee, on entend un technicien competen in matiere de construction, d'installation et d'utilisation des manieres, les actifs de la construction, ou les actifs de la construction, ne sont pas sur le cas.

EasyLogic et Schneider Electric sont des marques commerciales ou des marques deposées de Schneider Electric en France, aux États-Unis et dans d'autres pays.

• Ce produit doit etre Installé, raccordé et utilise conformément aux normes et/ou aux reglements d'installation en vigueur.

• Une utilisation de cet appareil non conforme aux instructions du fabricant peut compromètre sa protection.

La sccutie de tout syste dans lequel ce produit serait incorpore relve de la responsabilitde l'assembleur ou de I'installateur du syste en question.

En raison de Ievolution des normes et du matiel,les characteristiques indiquees par le texte et les images de ce document ne nous engagant qu'apres confirmation par nos services.
