METSEPM8244 - Compteur d'énergie SCHNEIDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur d'énergie
Marque	Schneider
Modèle	METSEPM8244
Tension mesurée (L-N)	57–400 V
Tension mesurée (L-L)	100–690 V (étoile) / 100–600 V (triangle)
Fréquence	50/60 Hz ±15%, 400 Hz ±10%
Courant nominal	5 A (classe 0.2S) ou 1 A (classe 0.5S)
Plage de courant mesuré	50 mA – 10 A
Alimentation auxiliaire	CA 90–415 V ±10% (50/60 Hz) ou CC 20–60 V (selon modèle)
Consommation maximale	18 W (avec toutes les options)
Sortie logique	Type A, 30 V CA / 60 V CC max, 75 mA
Entrée d'état	4–30 V CA / 4–60 V CC
Interface Ethernet	RJ45, câble CAT5/5e/6/6a
Température de fonctionnement	-25 à 70 °C
Humidité relative	5 à 95 % sans condensation
Altitude maximale	3000 m
Indice de protection	IP30 (sauf connecteurs)
Poids	530 g (sans options)
Catégorie de surtension	III (alimentation)
Catégorie de mesure	III (tension)
Sécurité	Couper l'alimentation avant intervention, utiliser des EPI
Entretien	Nettoyage selon le manuel utilisateur
Fonctions principales	Mesure d'énergie, configuration via pages web, auto-découverte Ethernet
Normes	NFPA 70E, CSA Z462, NFPA 70

FOIRE AUX QUESTIONS - METSEPM8244 SCHNEIDER

Comment installer le compteur d'énergie METSEPM8244 ?

L'installation doit être réalisée par du personnel qualifié respectant les consignes de sécurité. Coupez toute alimentation avant de travailler. Installez l'appareil dans un endroit respectant la plage de température et d'humidité spécifiée.

Quelles sont les précautions de sécurité à respecter ?

Portez des équipements de protection individuelle adaptés. Coupez l'alimentation avant toute intervention. Ne dépassez pas les valeurs nominales maximales. Consultez les normes NFPA 70E ou CSA Z462.

Comment connecter l'alimentation auxiliaire ?

L'alimentation auxiliaire doit être raccordée via des fusibles. Utilisez une source CA 90-415 V ±10% ou CC selon le modèle. Ne connectez pas l'alimentation auxiliaire au côté secteur du circuit mesuré.

Quelle est la plage de tension mesurée ?

La tension mesurée est de 57–400 V L-N et 100–690 V L-L en configuration étoile, ou 100–600 V L-L en triangle ou étoile avec neutre non mis à la terre.

Comment configurer le compteur via Ethernet ?

Connectez votre ordinateur directement au compteur avec un câble CAT5. Le compteur apparaît comme PM8000_. Double-cliquez pour accéder aux pages web (identifiant par défaut: USER1, mot de passe: 0). Configurer selon vos besoins.

Que faire en cas de problème d'affichage ou de données incorrectes ?

Vérifiez les connexions et assurez-vous que l'alimentation est correcte. Accédez aux pages web du compteur pour vérifier les données en temps réel. Si le problème persiste, consultez la notice complète.

Comment nettoyer l'appareil ?

Reportez-vous au manuel de l'utilisateur pour les instructions de nettoyage. Utilisez un chiffon sec et non abrasif. Ne pas utiliser de produits liquides ou solvants.

Quels sont les fusibles recommandés ?

Utilisez des fusibles de 2 A avec une capacité nominale correspondant à la tension d'installation. Des fusibles ou disjoncteurs sont requis sur l'alimentation auxiliaire et les circuits de mesure.

Comment utiliser l'auto-découverte Ethernet ?

Connectez votre ordinateur au compteur via un câble Ethernet. Sous Windows 7 ou ultérieur, le compteur apparaît automatiquement comme PM8000_ dans le réseau. Double-cliquez pour accéder à l'interface de configuration.

Où trouver la notice complète du METSEPM8244 ?

La notice complète est disponible en PDF sur notice-facile.com. Vous pouvez la télécharger gratuitement ou demander une traduction dans votre langue.

MODE D'EMPLOI METSEPM8244 SCHNEIDER

Appareils de mesure d'électricité et d'énergie

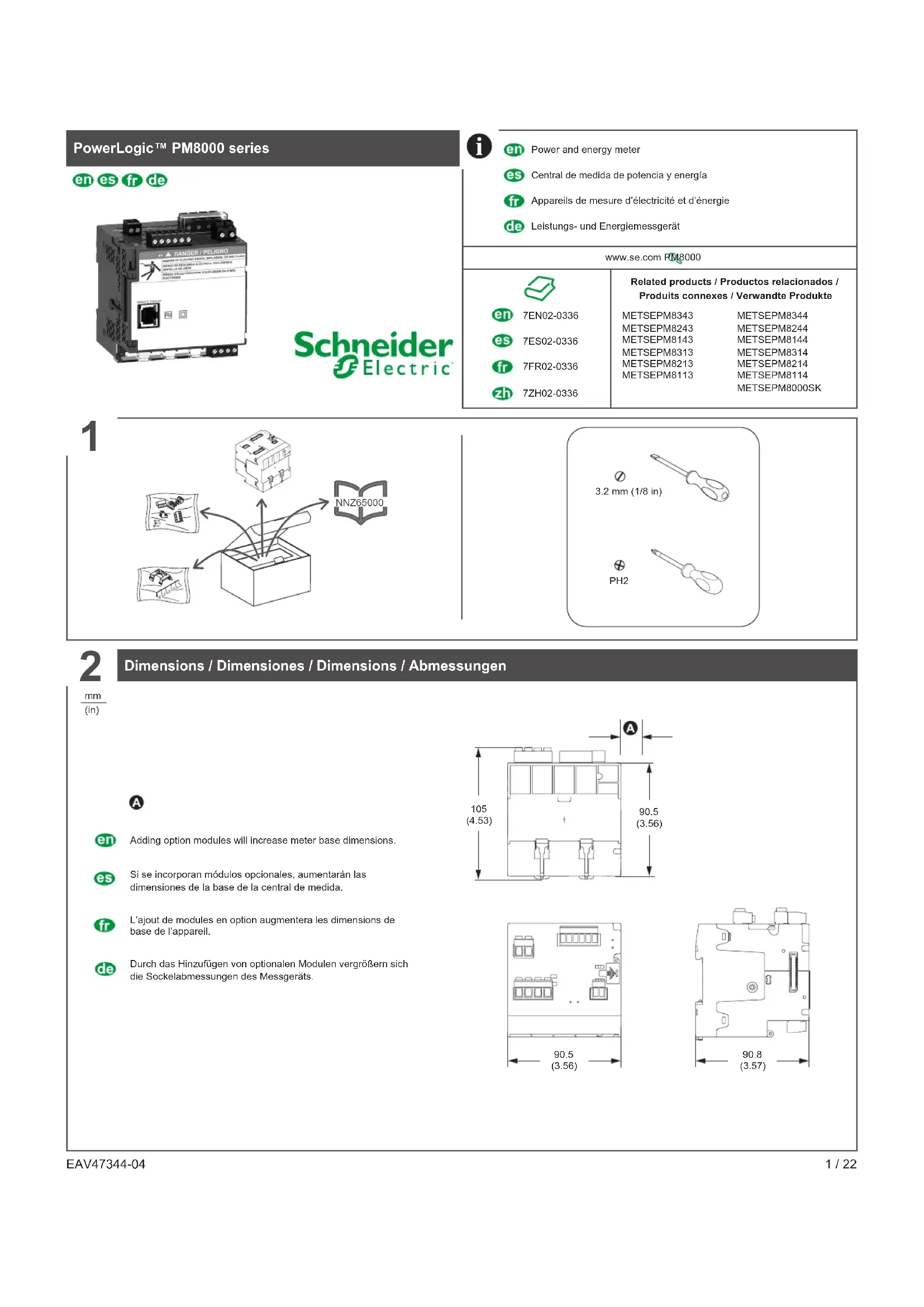

L'ajout de modules en option augmentera les dimensions de base de l'appareil.

• Porter un équipement de protection individuelle (EPI) adapté et respecter les consignes de sécurité électrique courantes. Consulter la norme NFPA 70E, la norme CSA Z462 ou les autres normes locales.
• Couper toute alimentation de cet appareil et de l'équipement dans lequel il est installé avant de travailler sur ou dans l'équipement.
• Toujours utiliser un dispositif de détection de tension à valeur nominale appropriée pour s'assurer que l'alimentation est coupée.
• Ne pas dépasser les valeurs nominales maximales de cet appareil.
• Ne pas utiliser cet appareil pour le contrôle ou la protection critiques des personnes, des animaux, des biens ou des équipements.
• Ne pas court-circuiter les bornes de secondaire du transformateur de tension (TT).
• Ne pas ouvrir les bornes de secondaire du transformateur de courant (TC).
• Mettre à la terre le circuit secondaire des TC.
• Ne jamais installer des TC dans un équipement où ils dépasseraient 75% de l'espace de câblage d'une section de l'équipement.
• Ne jamais installer des TC là où ils risqueraient de bloquer des ouvertures d'aération, ni dans des zones d'échappement d'arc électrique d'organe de coupure.
• Ne jamais installer des TC en utilisant des méthodes de câblage de Classe 2 ni pour le raccordement d'équipements de Classe 2. Consulter la norme NFPA 70.
• Sécuriser les conducteurs de secondaire des TC de façon à éviter tout contact avec des circuits sous tension.
• Considérer le câblage des communications et des E/S comme sous tension et dangereux jusqu'à preuve du contraire.

Le non-respect de ces instructions entraînera la mort ou des blessures graves.

Reportez-vous au manuel de l'utilisateur pour les instructions de nettoyage et les symboles de l'équipement de mesure.

Installez l'appareil dans un endroit où la température ambiante peut être maintenue dans la plage spécifiée. Laissez l'espace nécessaire pour le raccordement et l'accès.

Pour les appareils plombés, avant de continuer, vous devez effectuer toutes les opérations de configuration, de verrouillage de facturation et de plombage.

Si vous plombez l'appareil vous-même, effectuez le plombage avant le reste des opérations.

de

A Fusibles 2 A et organe de coupure
B Bloc de courtcircuitage
Fusibles ou disjoncteur et organe de coupure, au primaire du transformateur de tension

Étiquetez clairement l'organe de coupure de l'appareil et installez-le de sorte qu'il soit facilement accessible par l'opérateur.

Les fusibles et disjoncteurs doivent offrir une capacité nominale correspondant à la tension d'installation et un calibre correspondant au courant de défaut disponible.
La borne de neutre doit être munie d'un fusible si la connexion de neutre de la source n'est pas mise à la terre.
L'appareil doit être configuré pour le mode volts spécifié.

de

L1 et L2 sont non polarisées. Si vous utilisez une alimentation CA avec neutre, connectez le neutre à la borne L2 de l'appareil.

Utilisez toujours un fusible sur L1. Utilisez un fusible avec L2 pour connecter un neutre non mis à la terre à l'alimentation dédiée.

Si vous utilisez un transformateur d'alimentation dédiée, utilisez un fusible du côté primaire et du côté secondaire du transformateur.

Les fusibles et disjoncteurs doivent offrir une capacité nominale correspondant à la tension d'installation et un calibre correspondant au courant de défaut disponible.

D 2-A-Sicherungen

Les raccordements CC basse tension + (8) et - (9) sont polarisés. Ces raccordements sont munis d'une protection interne contre l'inversion de polarité.

Utilisez toujours un fusible sur + (8). Pour le raccordement à une source CC flottante, utilisez également un fusible sur - (9).

Les fusibles et disjoncleurs doivent offrir une capacité nominale correspondant à la tension d'installation et un calibre correspondant au courant de défaut disponible.

2-A-Sicherungen

La source d'alimentation auxiliaire de l'appareil ne doit pas être raccordée au côté alimentation (secteur) du circuit mesuré.

L'alimentation auxiliaire doit être raccordée de manière à assurer le fonctionnement ininterrompu de l'appareil dans les situations où une ou deux phases du circuit mesuré sont mises hors tension.

Une source d'alimentation auxiliaire, comme une batterie de poste CC ou un onduleur, peut être utilisée pour fournir une source indépendante du circuit mesuré.

Un dispositif d'alimentation triphasée externe peut être utilisé comme source auxiliaire s'il est alimenté par les trois phases du côté secteur du circuit mesuré.

Le cache-bornes de l'alimentation auxiliaire doit être installé et plombé. Reportez-vous à la section 9. Bornes, cache-bornes et points de plombage.

es

Auto-découverte par Ethernet :

1. Connectez votre ordinateur directement à l'appareil par le biais d'un câble réseau CAT5.
2. Visionnez le réseau de l'ordinateur. Le compteur apparaît automatiquement comme un dispositif réseau. Par défaut, le compteur est appelé PM8000_.
3. Double-cliquez sur l'icône réseau du compteur pour accéder aux pages web du compteur et le configurer (Identifiant par défaut = USER1, Mot de passe = 0).

REMARQUE

Votre compteur et votre ordinateur doivent se trouver sur le même réseau câblé local et ne peuvent être connectés au moyen d'un routeur.

Pour utiliser la fonction de détection automatique par Ethernet, vous devez connecter l'appareil à un ordinateur sous Windows 7 ou version ultérieure.

es

Connectez-vous à l'appareil par le biais d'un navigateur Web. Naviguez jusqu'aux écrans de données en temps réel et vérifiez que l'appareil affiche des données correctes.

es

Reportez-vous au document sur le kit de plombage PM8000 pour les instructions d'installation des cache-bornes de tension, de courant et d'alimentation auxiliaire.

es

Alimentation dédiée : PM8343, PM8243, PM8143, PM8344, PM8244, PM8144

• CA à 50/60 Hz ± 10% : 90–415 V ±10%

• CA à 400 Hz : 90–120 V ±10%

- Valeurs de charge pour l'appareil seul - Charge CA à 45–65 Hz : max 7,2 W/18 VA à 415 V

- Charge CA à 400 Hz : max 4,5 W/8 VA à 120 V

- Charge CC : max 6 W à 300 V CC

- Valeurs de charge pour l'appareil avec toutes les options

- Charge CA à 45–65 Hz : max 18 W/36 VA à 415 V

- Charge CA à 400 Hz : max 18 W/28 VA à 120 V

" Charge CC : max 17 W à 300 V CC

- Catégorie de surtension III

Alimentation dédiée : PM8313, PM8213, PM8113, PM8314, PM8214, PM8114

- 20–60 V CC ±10 %

- Charge CC : max. 17 W (appareil avec toutes les options) à 18–60 V CC

Entrées de tension

- Tension mesurée : 57–400 V L-N/100–690 V L-L (étoile) ou 100–600 V L-L (triangle ou étoile avec neutre non mis à la terre)

- Fréquence : 50/60 Hz ±15%, 400 Hz ±10%

• Surcharge : 600 V L-N ou 1035 V L-L

• Impédance : 5 MΩ

• Catégorie de mesure III

Entrées de courant

• Nominal 5 A (classe 0.2 S) ou 1 A (classe 0.5 S)

• Courant mesuré : 50 mA–10 A

• Courant de démarrage : 5 mA

- Tenue : 20 A continu, 50 A à 10 s/h, 500 A à 1 s/h

- Impédance : 0,3 mΩ, valeur type

• Charge : 0,01 VA max. à 5 A

Sortie logique

- Type: A

• Tension de référence : 40 V

• Tension maximale : 30 V CA/60 V CC

• Courant maximal : 75 mA

Entrées d'état

- Type : Excitation externe

• Tension de référence : 40 V

• Tension maximale : 30 V CA/60 V CC

• État activé : 4–30 V CA, 4–60 V CC

- État désactivé : 0–1,4 V CA, 0–2,0 V CC

Ethernet

- Type de câble : CAT5/5e/6/6a

Conditions ambiantes

- Température de fonctionnement : -25 à 70 °C

• 5 à 95 % HR sans condensation

- Point de rosée maximum : 37 °C

- Température de fonctionnement : -40 à 85 °C

• Degré de pollution 2

- Moins de 3000 m au-dessus du niveau de la mer

• IP30 (sauf connecteurs)

- Ne pas utiliser dans des endroits humides.

• Pour utilisation intérieure uniquement.

Mécanique

- Poids (sans afficheur distant ni modules en option) 530 g

Steuerspannung: PM8343, PM8243, PM8143, PM8344, PM8244, PM8144

• Nominal 5 A (Classe 0,2 S) ou 1 A (Classe 0,5 S)

Lisez attentivement ces directives et examinez l'équipement afin de vous familiariser avec lui avant l'installation, l'utilisation ou l'entretien.

Seul du personnel qualifié doit se charger de l'installation, de l'utilisation, de l'entretien et de la maintenance du matériel électrique. Schneider Electric décline toute responsabilité concernant les conséquences éventuelles de l'utilisation de cette documentation. Par personne qualifiée, on entend un technicien compétent en matière de construction, d'installation et d'utilisation des équipements électriques et formé aux procédures de sécurité, donc capable de détecter et d'éviter les risques associés.

PowerLogic et Schneider Electric sont des marques commerciales ou des marques déposées de Schneider Electric en France, aux États-Unis et dans d'autres pays

• Ce produit doit être installé, raccordé et utilisé conformément aux normes et/ou aux règlements d'installation en vigueur.
• Une utilisation de cet appareil non conforme aux instructions du fabricant peut compromettre sa protection.
• La sécurité de tout système dans lequel ce produit serait incorporé relève de la responsabilité de l'assembleur ou de l'installateur du système en question.
  En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.
