Type de produit	Module d'option logique E/S pour compteurs d'énergie PowerLogic
Marque	Schneider
Modèle	PowerLogic METSEION7410
Catégorie	Compteur d'énergie (accessoire)
Entrées logiques	6, configurables excitation externe (11-30 VCA / 11-60 VCC) ou interne (16 VCC)
Sorties logiques	2, relais mécanique type C, 250 VCA / 30 VCC max, 8 A / 5 A
Nombre maximal de modules	4 (selon configuration du compteur hôte)
Alimentation	Alimenté par le compteur hôte (16 VCC sortie de contrôle)
Température de fonctionnement	-25 à 70 °C (selon nombre de modules)
Humidité	5 à 95 % HR sans condensation, point de rosée max 37 °C
Température de stockage	-40 à 85 °C
Altitude maximale	3000 m
Indice de protection	IP30 (usage intérieur)
Degré de pollution	2
Montage	Sur panneau ou rail DIN (clip inclus)
Fonctions principales	Entrées/sorties logiques pour compteurs PowerLogic ION9000, PM8000, ION7400
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif ; ne pas utiliser de liquides
Sécurité	Couper l'alimentation avant intervention ; utiliser un détecteur de tension ; porter des EPI ; ne pas dépasser les valeurs nominales
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter Schneider Electric pour remplacement
Informations générales	Conforme aux normes NFPA 70E, CSA Z462 ; utilisation intérieure uniquement

FOIRE AUX QUESTIONS - PowerLogic METSEION7410 SCHNEIDER

Quels compteurs sont compatibles avec le module METSEION7410 ?

Le module METSEION7410 est compatible avec les compteurs d'énergie PowerLogic des séries ION9000, PM8000 et ION7400.

Combien de modules d'option logique puis-je installer sur un compteur ?

Le nombre maximal de modules est de 4, mais cela dépend de la configuration et du type de modules installés (analogiques ou logiques). Consultez les spécifications du compteur pour les limitations exactes.

Comment configurer les entrées logiques en contrôle interne ou externe ?

Chaque paire d'entrées (S1/S2, S3/S4, S5/S6) peut être configurée individuellement. Pour un contrôle externe, appliquez une tension entre 11 et 30 V CA ou 11 et 60 V CC. Pour un contrôle interne, utilisez la sortie 16 V CC fournie par le module (borne 16V+). Reportez-vous au schéma de câblage fourni.

Quelle est la tension maximale supportée par les sorties relais ?

Les sorties relais de type C supportent jusqu'à 250 V CA ou 30 V CC, avec un courant maximal de 8 A (250 V CA) ou 5 A (24 V CC) pour une charge résistive (20 000 cycles).

Puis-je utiliser le module en extérieur ?

Non, le module est conçu pour une utilisation intérieure uniquement. Son indice de protection IP30 n'est pas adapté à l'humidité ou aux intempéries.

Comment vérifier le bon fonctionnement du module après installation ?

Connectez-vous à l'interface web du compteur en tapant son adresse IP dans un navigateur. Allez dans Surveill. > Entrées/Sorties et vérifiez que les valeurs des entrées et sorties logiques sont correctes.

Quelles sont les précautions de sécurité à prendre avant d'installer le module ?

Avant toute intervention, coupez l'alimentation électrique du compteur et de l'équipement. Utilisez un détecteur de tension approprié pour confirmer l'absence de tension. Portez des équipements de protection individuelle (EPI) conformes aux normes locales (ex. NFPA 70E).

Le module nécessite-t-il une alimentation externe ?

Non, le module est alimenté par le compteur hôte via la borne 16 V CC. Il peut contrôler jusqu'à 9 entrées logiques (6 sur le module + 3 sur le compteur).

Que faire si une entrée logique ne répond pas ?

Vérifiez le câblage et la configuration de la source de contrôle (interne ou externe). Assurez-vous que la tension appliquée est dans la plage valide (11-30 V CA / 11-60 V CC pour externe). Consultez la section de dépannage de la notice.

Puis-je nettoyer le module avec un produit liquide ?

Non, utilisez uniquement un chiffon sec et non abrasif. Les liquides pourraient endommager les composants électroniques.

MODE D'EMPLOI PowerLogic METSEION7410 SCHNEIDER

fr Module d'option logique E/S

de Digital E/A-Optionsmodul

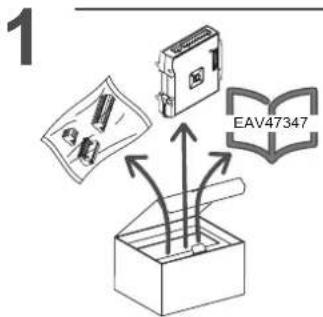

1 EAV47347

www.se.com ION9000, PM8000, ION7400

ION9000 PM8000 ION7400

7EN02-0390 7EN02-0336 7EN02-0374

7ES02-0390 7ES02-0336 7ES02-0374

7FR02-0390 7FR02-0336 7FR02-0374

7ZH02-0336

METSEPM89M2600

2

Safety precautions / Precauciones de seguridad / Mesures de sécurité / Sicherheitsvorkehrungen

DANGER / PELIGRO / DANGER / GEFAHR

• Portez un équipement de protection individuelle (EPI) approprié et observez les règles de sécurité en matière de travaux électriques. Consultez la norme NFPA 70E aux États-Unis, la norme CSA Z462 au Canada ou les normes locales applicables.
• Coupez toute alimentation électrique de l'appareil et de l'équipement dans lequel il est installé avant toute intervention.
• Utilisez toujours un dispositif de détection de tension à valeur nominale appropriée pour vous assurer que l'alimentation est coupée.
• Traitez les communications et le câblage d'E/S raccordé à de multiples dispositifs comme dangereux sous tension jusqu'à ce qu'il en soit décidé autrement.
• Ne dépassez pas les valeurs nominales de l'appareil, qui constituent les limites maximales.
• N'utilisez pas cet appareil pour les applications critiques de commande ou de protection dans lesquelles la sécurité du personnel ou de l'équipement dépend du fonctionnement du circuit de commande.
• Ne court-circuitez jamais le secondaire d'un transformateur de tension (TT).
  • N'ouvrez jamais le circuit d'un transformateur de courant (TC).
• Utilisez toujours des TC externes mis à la terre pour les entrées de courant.

Le non-respect de ces instructions entraînera la mort ou des blessures graves.

en 1. Turn off all power supplying this device and the equipment in which it is installed before working on the device or equipment.
2. Always use a properly rated voltage sensing device to confirm that all power is off.
fr 1. Coupez toute alimentation électrique de l'appareil et de l'équipement dans lequel il est installé avant toute intervention.
2. Utilisez toujours un dispositif de détection de tension à valeur nominale appropriée pour vous assurer que l'alimentation est coupée.

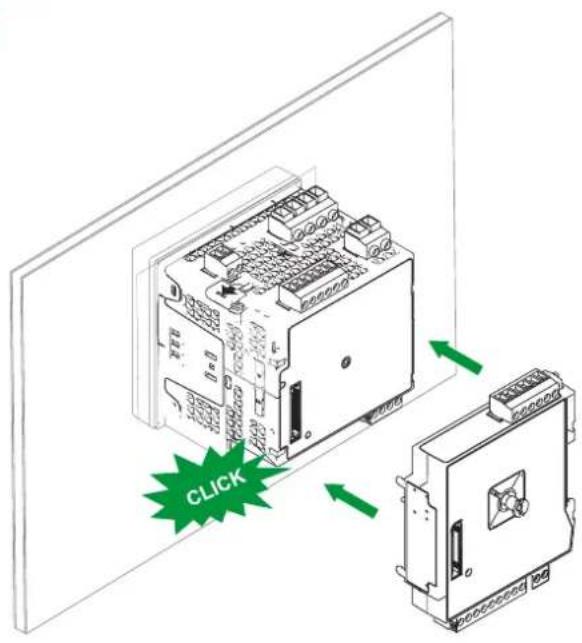

Panel-mount / Montaje en panel / Montage sur panneau / Schalttafelmontage
2

CLICK

Nombre max. de modules = 4. Voir spécifications pour plus d'informations.

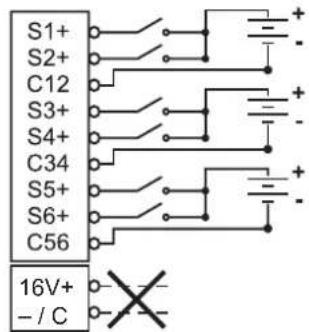

Entrées logiques à contrôle de Digitaleingänge, extern benetzt

S1+ S2+ C12 S3+ S4+ C34 S5+ S6+ C56 16V+ -/C

Entrées logiques contrôlées par l'appareil

Chaque paire d'entrées logiques peut être contrôlée par l'appareil ou de façon externe (exemple : contrôle externe pour S1, S2 et C12, contrôle par l'appareil pour S3, S4 et C34).

A Source de contrôle
B Entrée logique (6)
© Raccordement du module
D Vis de montage
Point de plombage
Clip pour montage DIN
Sortie logique (2)
H Voyant tension/état, vert ou rouge
Voyants LED d'entrée logique (6)
J Voyants LED de sortie logique (2)

de

1. Tapez l'adresse IP de l'appareil dans un navigateur pour vous y connecter.
2. Sélectionnez Surveill. > Entrées/Sorties et vérifier que l'appareil indique des valeurs d'E/S correctes.

de

• Type: excitation externe
• Tension de référence: 40 V
• Tension maximale: 30 V CA / 60 V CC
• État activé: 11-30 V CA / 11-60 V CC
• État désactivé: 0-5 V CA / 0-5 V CC

Source de contrôle

• Tension de sortie : 16 V CC
• Courant de sortie : 20 mA
- Charge maximale : 9 entrées logiques
(6 sur le module en option, 3 sur l'appareil)

Sortie logique

• Type: relais mécanique de type C
• Tension maximale: 250 V CA / 30 V CC
• Courant maximal: 8 A à 250 V CA ou
5 A à 24 V CC, 20 000 cycles (résistif)

Conditions ambiantes

• Température de fonctionnement -25 à 70 °C
• La température de fonctionnement maximale dépend du nombre et du type des modules en option installés:

Max. temp Analo-	giques	Lo- giques
70 °C (158 °F) 0	0-4
	1 0-3
	2	0
60 °C (140 °F) 2	1-2
	3	1
	4	0

• 5 à 95 % HR sans condensation
- Point de rosée maximal : 37 °C
• Température de stockage : de -40 à 85 °C
• Degré de pollution 2
• Moins de 3000 m au-dessus du niveau
de la mer
• IP30
- Ne pas utiliser dans des endroits humides
• Pour utilisation intérieure uniquement

de

Digitaleingang

Lisez attentivement ces directives et examinez l'équipement afin de vous familiariser avec lui avant l'installation, l'utilisation ou l'entretien.

Seul du personnel qualifié doit se charger de l'installation, de l'utilisation, de l'entretien et de la maintenance du matériel électrique. Schneider Electric décline toute responsabilité concernant les conséquences éventuelles de l'utilisation de cette documentation. Par personne qualifiée, on entend un technicien compétent en matière de construction, d'installation et d'utilisation des équipements électriques et formé aux procédures de sécurité, donc capable de détecter et d'éviter les risques associés.
