Caractéristiques	Détails
Type de produit	Compteur d'énergie
Mesure de l'énergie	Énergie active, réactive et apparente
Plage de mesure	0 à 1000 V
Courant nominal	0 à 600 A
Communication	Modbus, Ethernet
Affichage	Écran LCD rétroéclairé
Installation	Montage sur rail DIN
Alimentation	230 V AC
Température de fonctionnement	-10°C à 55°C
Maintenance	Vérification périodique des connexions
Normes de sécurité	Conforme aux normes CE
Garantie	2 ans
Applications	Industrie, bâtiments commerciaux

FOIRE AUX QUESTIONS - PowerLogic METSEION7413 SCHNEIDER

Comment réinitialiser le compteur d'énergie SCHNEIDER PowerLogic METSEION7413 ?

Pour réinitialiser le compteur, appuyer sur le bouton 'Reset' sur l'appareil pendant 5 secondes. Vérifiez que vous avez les autorisations nécessaires pour effectuer cette action.

Que faire si le compteur ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement connecté à une source d'alimentation. Si le problème persiste, inspectez le câble d'alimentation et remplacez-le si nécessaire.

Comment accéder aux données de consommation sur le SCHNEIDER PowerLogic METSEION7413 ?

Les données de consommation peuvent être consultées via l'écran LCD du compteur. Pour des données détaillées, utilisez le logiciel PowerLogic ou connectez-vous à l'interface web de l'appareil.

Que faire si l'affichage du compteur est erroné ?

Assurez-vous que le compteur est correctement calibré. Si l'affichage reste erroné, effectuez une remise à zéro et vérifiez les connexions électriques pour les éventuels problèmes.

Le compteur affiche un code d'erreur, que signifie-t-il ?

Chaque code d'erreur correspond à un problème spécifique. Consultez le manuel de l'utilisateur pour une liste des codes d'erreur et leurs significations.

Comment mettre à jour le firmware du compteur ?

Téléchargez la dernière version du firmware depuis le site web de SCHNEIDER, puis suivez les instructions fournies dans le manuel pour effectuer la mise à jour via l'interface de l'appareil.

Est-il possible de connecter le compteur à un réseau sans fil ?

Oui, le SCHNEIDER PowerLogic METSEION7413 peut être connecté à un réseau sans fil. Consultez le manuel d'utilisation pour les étapes de configuration du Wi-Fi.

Comment résoudre les problèmes de communication avec le logiciel PowerLogic ?

Vérifiez que le compteur est correctement connecté à votre réseau et que le logiciel est à jour. Redémarrez le compteur et le logiciel si nécessaire.

Quelles sont les dimensions du compteur SCHNEIDER PowerLogic METSEION7413 ?

Les dimensions du compteur sont de 96 mm x 96 mm x 120 mm. Assurez-vous de disposer d'un espace suffisant pour l'installation.

Où puis-je trouver le manuel d'utilisation du produit ?

Le manuel d'utilisation est disponible en téléchargement sur le site web de SCHNEIDER dans la section 'Support' ou 'Documentation'.

MODE D'EMPLOI PowerLogic METSEION7413 SCHNEIDER

• Portez un équipement de protection individuelle (EPI) approprié et observez les règles de sécurité en matière de travaux électriques. Consultez la norme NFPA 70E aux États-Unis, la norme CSA Z462 au Canada ou les normes locales applicables.

• Coupez toute alimentation électrique de l’appareil et de l’équipement dans lequel il est installé avant toute intervention.

• Utilisez toujours un dispositif de détection de tension à valeur nominale appropriée pour vous assurer que l’alimentation est coupée.

• Traitez les communications et le câblage d’E/S raccordé à de multiples dispositifs comme dangereux sous tension jusqu’à ce qu’il en soit décidé autrement.

• Ne dépassez pas les valeurs nominales de l’appareil, qui constituent les limites maximales.

• N’utilisez pas cet appareil pour les applications critiques de commande ou de protection dans lesquelles la sécurité du personnel ou de l’équipement dépend du fonctionnement du circuit de commande.

• Ne court-circuitez jamais le secondaire d’un transformateur de tension (TT).

• N’ouvrez jamais le circuit d’un transformateur de courant (TC).

• Utilisez toujours des TC externes mis à la terre pour les entrées de courant. Le non-respect de ces instructions entraînera la mort ou des blessures graves. GEFAHR EINES ELEKTRISCHEN SCHLAGS, EINER EXPLOSION ODER

1. Coupez toute alimentation électrique de l’appareil et de l’équipement dans

lequel il est installé avant toute intervention.

2. Utilisez toujours un dispositif de détection de tension à valeur nominale

appropriée pour vous assurer que l’alimentation est coupée.

1. Tapez l’adresse IP de l’appareil

dans un navigateur pour vous y connecter.

2. Sélectionnez Surveill. >

Entrées/Sorties et vérier que l’appareil indique des valeurs d’E/S correctes.

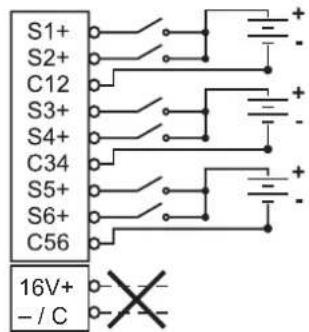

• Tension de référence: 40 V

• État désactivé: 0-5 V CA / 0-5 V CC Source de contrôle

• Tension de sortie : 16 V CC

• Courant de sortie : 20 mA

• Charge maximale : 9 entrées logiques (6 sur le module en option, 3 sur l’appareil) Sortie logique

• Type: relais mécanique de type C

• Tension maximale: 250 V CA / 30 V CC

• Courant maximal: 8 A à 250 V CA ou 5 A à 24 V CC, 20 000 cycles (résistif) Conditions ambiantes

• Température de fonctionnement : –25 à 70 °C

• La température de fonctionnement maximale dépend du nombre et du type des modules en option installés: Max. temp Analo- giques Lo- giques 70 °C (158 °F) 0 0-4 1 0-3

• 5 à 95 % HR sans condensation

• Point de rosée maximal : 37 °C

• Température de stockage : de –40 à 85 °C

• Degré de pollution 2

• Moins de 3000 m au-dessus du niveau de la mer

• Ne pas utiliser dans des endroits humides

• Pour utilisation intérieure uniquement

• La seguridad de cualquier sistema que incorpore este producto es responsabilidad del montador/instalador del sistema. Debido a la evolución constante de las normas y del material, deberá solicitar siempre conrmación previa de las características y dimensiones. Lisez attentivement ces directives et examinez l’équipement an de vous familiariser avec lui avant l’installation, l’utilisation ou l’entretien. Seul du personnel qualié doit se charger de l’installation, de l’utilisation, de l’entretien et de la maintenance du matériel électrique. Schneider Electric décline toute responsabilité concernant les conséquences éventuelles de l’utilisation de cette documentation. Par personne qualiée, on entend un technicien compétent en matière de construction, d’installation et d’utilisation des équipements électriques et formé aux procédures de sécurité, donc capable de détecter et d’éviter les risques associés. PowerLogic et Schneider Electric sont des marques commerciales ou des marques déposées de Schneider Electric en France, aux États-Unis et dans d’autres pays.

• Ce produit doit être installé, raccordé et utilisé conformément aux normes et/ou aux règlements d’installation en vigueur.

• Une utilisation de cet appareil non conforme aux instructions du fabricant peut compromettre sa protection.
