PowerLogic METSEION7403 - Compteur d'énergie SCHNEIDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module d'option logique E/S pour compteurs d'énergie PowerLogic
Marque	Schneider Electric
Modèle	PowerLogic METSEION7403
Fonctions principales	6 entrées logiques, 2 sorties logiques (relais mécanique type C)
Alimentation	Alimenté par le compteur hôte
Température de fonctionnement	-25 à 70 °C (selon nombre de modules installés)
Humidité	5 à 95 % HR sans condensation, point de rosée max 37 °C
Altitude maximale	3000 m au-dessus du niveau de la mer
Indice de protection	IP30, usage intérieur
Nombre maximal de modules	4
Type d'entrées logiques	Contrôle par appareil ou externe, tension max 30 V CA / 60 V CC, état activé 11-30 V CA / 11-60 V CC, désactivé 0-5 V
Source de contrôle externe	Tension de référence 40 V, max 30 V CA / 60 V CC
Source de contrôle par appareil	Tension de sortie 16 V CC, courant 20 mA, charge max 9 entrées logiques
Type de sorties logiques	Relais mécanique type C, tension max 250 V CA / 30 V CC, courant max 8 A à 250 V CA ou 5 A à 24 V CC, 20 000 cycles (résistif)
Connectivité	Réseau IP (adresse IP à configurer)
Montage	Montage sur panneau ou sur rail DIN (clip inclus)
Sécurité	Couper l'alimentation avant intervention, utiliser un détecteur de tension, ne pas dépasser les valeurs nominales, ne pas court-circuiter un TT ni ouvrir un TC
Entretien	Nettoyer avec un chiffon sec, éviter les liquides
Pièces détachées	Modules optionnels disponibles (réf. 7EN02-0390, 7EN02-0336, etc.)
Informations générales	Utilisation intérieure uniquement, degré de pollution 2. Conforme aux normes en vigueur. La sécurité du système incombe à l'installateur.

FOIRE AUX QUESTIONS - PowerLogic METSEION7403 SCHNEIDER

Comment installer le module METSEION7403 ?

Coupez l'alimentation du compteur, montez le module sur le panneau ou sur rail DIN à l'aide du clip. Connectez les câbles d'E/S selon le schéma. Référez-vous au manuel d'installation pour les détails.

Quels types de capteurs peuvent être connectés aux entrées logiques ?

Les entrées peuvent être contrôlées par l'appareil ou en externe. Pour une commande externe, utilisez une tension de 11-30 V CA ou 11-60 V CC. Pour la commande par l'appareil, une tension de 16 V CC est fournie.

Comment configurer les entrées/sorties ?

Connectez-vous à l'interface web via l'adresse IP du compteur. Allez dans Surveillance > Entrées/Sorties pour vérifier et configurer les valeurs.

Que faire si les entrées logiques ne répondent pas ?

Vérifiez que l'alimentation est présente et que les seuils de tension sont respectés. Assurez-vous que le mode de contrôle (externe ou appareil) est correctement réglé.

Quelle est la charge maximale sur les sorties relais ?

Les sorties peuvent supporter jusqu'à 8 A à 250 V CA ou 5 A à 24 V CC pour 20 000 cycles résistifs.

Puis-je utiliser ce module avec d'autres compteurs PowerLogic ?

Le module est compatible avec les séries ION9000, PM8000, ION7400 et autres modèles compatibles. Vérifiez les références dans le manuel.

Quelles sont les conditions environnementales requises ?

Température de fonctionnement de -25 à 70 °C (selon nombre de modules), humidité 5-95 % sans condensation, altitude max 3000 m, intérieur uniquement.

Comment nettoyer le module ?

Utilisez un chiffon sec pour enlever la poussière. N'utilisez pas de solvants ni de produits liquides. Évitez l'humidité.

Que faire en cas de dysfonctionnement ?

Vérifiez les connexions et l'alimentation. Consultez la section de dépannage du manuel. Si le problème persiste, contactez le support technique Schneider Electric.

Ce module nécessite-t-il une maintenance périodique ?

Aucune maintenance particulière n'est requise. Inspectez visuellement les connexions et gardez le module propre et sec.

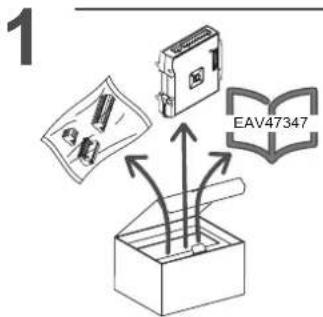

MODE D'EMPLOI PowerLogic METSEION7403 SCHNEIDER

fr Module d'option logique E/S

de Digital E/A-Optionsmodul

www.se.com ION9000, PM8000, ION7400

ION9000 PM8000 ION7400

7EN02-0390 7EN02-0336 7EN02-0374

7ES02-0390 7ES02-0336 7ES02-0374

7FR02-0390 7FR02-0336 7FR02-0374

7ZH02-0336

METSEPM89M2600

2

Safety precautions / Precauciones de seguridad / Mesures de sécurité / Sicherheitsvorkehrungen

DANGER / PELIGRO / DANGER / GEFAHR

• Portez un équipement de protection individuelle (EPI) approprié et observez les règles de sécurité en matière de travaux électriques. Consultez la norme NFPA 70E aux États-Unis, la norme CSA Z462 au Canada ou les normes locales applicables.
• Coupez toute alimentation électrique de l'appareil et de l'équipement dans lequel il est installé avant toute intervention.
• Utilisez toujours un dispositif de détection de tension à valeur nominale appropriée pour vous assurer que l'alimentation est coupée.
• Traitez les communications et le câblage d'E/S raccordé à de multiples dispositifs comme dangereux sous tension jusqu'à ce qu'il en soit décidé autrement.
• Ne dépassez pas les valeurs nominales de l'appareil, qui constituent les limites maximales.
• N'utilisez pas cet appareil pour les applications critiques de commande ou de protection dans lesquelles la sécurité du personnel ou de l'équipement dépend du fonctionnement du circuit de commande.
• Ne court-circuitez jamais le secondaire d'un transformateur de tension (TT).
  • N'ouvrez jamais le circuit d'un transformateur de courant (TC).
• Utilisez toujours des TC externes mis à la terre pour les entrées de courant.

Le non-respect de ces instructions entraînera la mort ou des blessures graves.

en 1. Turn off all power supplying this device and the equipment in which it is installed before working on the device or equipment.
2. Always use a properly rated voltage sensing device to confirm that all power is off.
fr 1. Coupez toute alimentation électrique de l'appareil et de l'équipement dans lequel il est installé avant toute intervention.
2. Utilisez toujours un dispositif de détection de tension à valeur nominale appropriée pour vous assurer que l'alimentation est coupée.

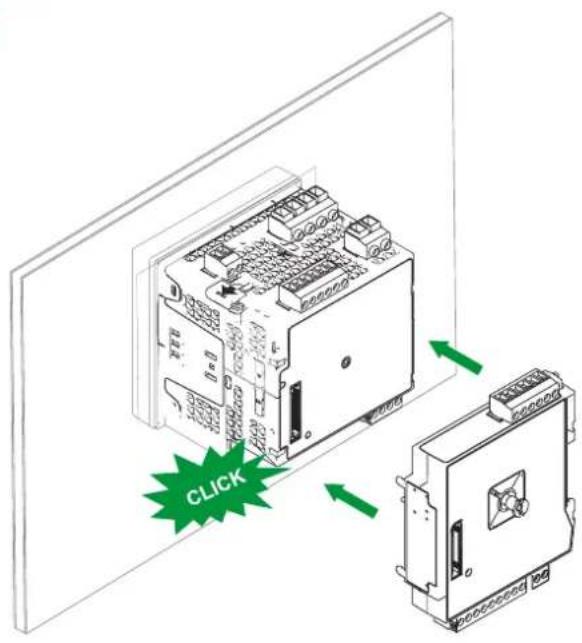

Panel-mount / Montaje en panel / Montage sur panneau / Schalttafelmontage
2

Nombre max. de modules = 4. Voir spécifications pour plus d'informations.

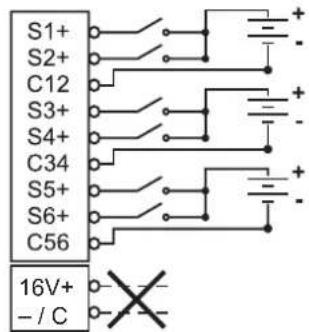

Entrées logiques à contrôle de Digitaleingänge, extern benetzt

Entrées logiques contrôlées par l'appareil

Chaque paire d'entrées logiques peut être contrôlée par l'appareil ou de façon externe (exemple : contrôle externe pour S1, S2 et C12, contrôle par l'appareil pour S3, S4 et C34).

A Source de contrôle
B Entrée logique (6)
© Raccordement du module
D Vis de montage
Point de plombage
Clip pour montage DIN
Sortie logique (2)
H Voyant tension/état, vert ou rouge
Voyants LED d'entrée logique (6)
J Voyants LED de sortie logique (2)

de

1. Tapez l'adresse IP de l'appareil dans un navigateur pour vous y connecter.
2. Sélectionnez Surveill. > Entrées/Sorties et vérifier que l'appareil indique des valeurs d'E/S correctes.

de

• Type: excitation externe
• Tension de référence: 40 V
• Tension maximale: 30 V CA / 60 V CC
• État activé: 11-30 V CA / 11-60 V CC
• État désactivé: 0-5 V CA / 0-5 V CC

Source de contrôle

• Tension de sortie : 16 V CC
• Courant de sortie : 20 mA
- Charge maximale : 9 entrées logiques
(6 sur le module en option, 3 sur l'appareil)

Sortie logique

• Type: relais mécanique de type C
• Tension maximale: 250 V CA / 30 V CC
• Courant maximal: 8 A à 250 V CA ou
5 A à 24 V CC, 20 000 cycles (résistif)

Conditions ambiantes

• Température de fonctionnement -25 à 70 °C
• La température de fonctionnement maximale dépend du nombre et du type des modules en option installés:

Max. temp Analo-	giques	Lo-giques
70 °C (158 °F) 0	0-4
	1 0-3
	2	0
60 °C (140 °F) 2	1-2
	3	1
	4	0

• 5 à 95 % HR sans condensation
- Point de rosée maximal : 37 °C
• Température de stockage : de -40 à 85 °C
• Degré de pollution 2
• Moins de 3000 m au-dessus du niveau
de la mer
• IP30
- Ne pas utiliser dans des endroits humides
• Pour utilisation intérieure uniquement

de

Digitaleingang

Lisez attentivement ces directives et examinez l'équipement afin de vous familiariser avec lui avant l'installation, l'utilisation ou l'entretien.

Seul du personnel qualifié doit se charger de l'installation, de l'utilisation, de l'entretien et de la maintenance du matériel électrique. Schneider Electric décline toute responsabilité concernant les conséquences éventuelles de l'utilisation de cette documentation. Par personne qualifiée, on entend un technicien compétent en matière de construction, d'installation et d'utilisation des équipements électriques et formé aux procédures de sécurité, donc capable de détecter et d'éviter les risques associés.

PowerLogic et Schneider Electric sont des marques commerciales ou des marques déposées de Schneider Electric en France, aux États-Unis et dans d'autres pays.

• Ce produit doit être installé, raccordé et utilisé conformément aux normes et/ou aux règlements d'installation en vigueur.
• Une utilisation de cet appareil non conforme aux instructions du fabricant peut compromettre sa protection.
• La sécurité de tout système dans lequel ce produit serait incorporé relève de la responsabilité de l'assembleur ou de l'installateur du système en question.
  En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.
