MODE D'EMPLOI EHAM-MA-E19-25-V3 Festo

Kit de plaques d'adaptation

Instructions de montage

8159352

2021-08

[8159356]

8159352

Traduction de la notice originale

© 2021 Tous droits réservés à la Festo SE & Co. KG

1

Tous les documents disponibles sur le produit→ www.festo.com/sp.

Document Produit
Documents d'utilisation Actionneurs
Documents d'utilisation Modules

Tab. 1 : Documents applicables

2 Sécurité

2.1 Instructions de sécurité

-Avant toute intervention sur le produit, couper l'alimentation en énergie et la sécuriser contre toute remise en marche.
- Respecter les documents applicables.
-Respecter les couples de serrage.

2.2 Utilisation conforme à l'usage prévu

2.2.1 Utilisation

Connexion des modules et des actionneurs.

2.2.2 Composants autorisés

Module Kit de plaques d'adaptation		Actionneur
VAEMVTOF (avec module VAEM monté)	EHAM-MA-E19-25-V3 EGSC-....-25	EGSC-....-32EGSK-20EGSK-26

Tab. 2 : Composants autorisés

3 Informations complémentaires

• Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional. → www.festo.com.

- Accessoires et pièces de rechange → www.festo.com/catalogue.

4 Récapitulatif

4.1 Fourniture

Le kit contient tous les éléments de fixation maximum qui peuvent être requis. Il reste des accessoires de fixation.

4.2 Non compris dans la fourniture

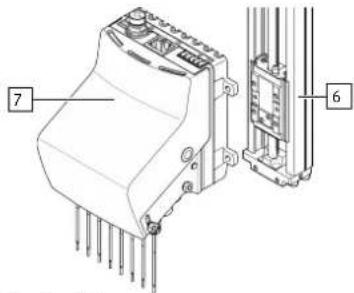

7 6

6 Actionneur (1x)

Mini-chariot EGSC

Chariot électrique EGSK/EGSP

7 Module (1x)

Tête de dosage VTOF (avec module VAEM monté)

Régulateur de courant de la vanne VAEM

Fig. {!nr!} 2

5 Montage

5.1 Préparation

- Observer l'étiquetage sur la plaque d'adaptation.

A B C C D P Q Q Mn100000 1.000000 1.000000 1.000000 1.000000 1.000000 1.000000 1.000000 1.000000 1.000000 1.000000 1.000000 1.0

P Trous pour vis

A EGSK-26

BEGSK-20

CEGSC-...-25

D EGSC-...-32

Q Trous pour module

Fig. 3 : Avant de la plaque d'adaptation

A B C D S

S Trous pour pions de centrage

A EGSK-26

BEGSK-20

CEGSC-...-25

D EGSC-...-32

Fig. 4 : Arrière de la plaque d'adaptation

5.2 Connexion VTOF / VAEM avec EGSC / EGSK

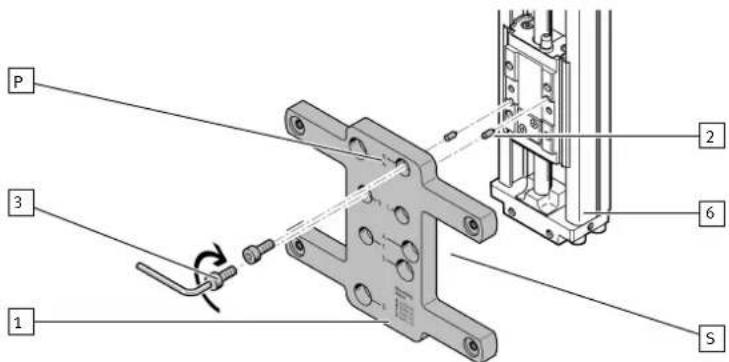

Fig. 5 : Montage de la plaque d'adaptation sur l'actionneur

		EGSC-....-25	EGSC-....-32	EGSK-20	EGSK-26
[2]	Pion de centrage	ZBS-2	ZBS-4	ZBS-2	ZBS-5
[3]	Vis	M3x8	M4x8	M3x8	M4x8
		[Nm]	1,2 ± 20 %	2,9 ± 10 %	1,2 ± 20 %
[P]	Trou	C-C	D-D	B-B	A-A
[S]	Trou	C-C	D-D	B-B	A-A

Tab. 3 : Taille des vis et couples de serrage

1. Placer deux pions de centrage 2 dans les trous [S] correspondants.

2. Placer la plaque d'adaptation 1 sur l'actionneur 6 à l'aide des pions de centrage 2.

3. Fixer la plaque d'adaptation 1 avec les vis 3 dans les trous [P] correspondants sur l'actionneur 6.

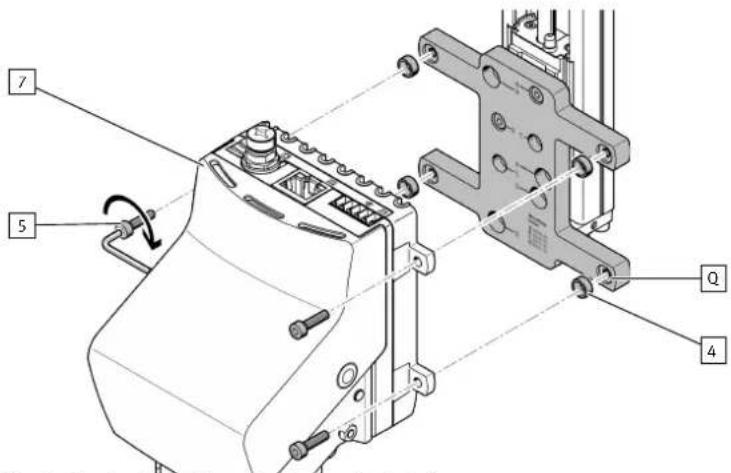

Fig. 6 : Monter le module sur la plaque d'adaptation

1. Placer les bagues de centrage 4 dans les trous [Q].
2. Fixer le module 7 dans les trous [Q] avec les vis 5. Couple de serrage : 0,9 Nm ± 10 %
