Caractéristiques techniques	BeamZ BBP59, projecteur LED, puissance 59W, 6 LEDs RGBWA, angle de faisceau 25°, DMX, mode automatique et musique.
Utilisation	Idéal pour les événements, concerts, discothèques, et spectacles de lumière.
Maintenance et réparation	Nettoyer régulièrement les lentilles et le boîtier, vérifier les connexions électriques, remplacer les LEDs si nécessaire.
Sécurité	Utiliser uniquement dans des environnements appropriés, éviter l'exposition à l'eau, respecter les consignes de sécurité électrique.
Informations générales	Poids : 2.5 kg, dimensions : 25 x 25 x 10 cm, garantie de 2 ans, compatible avec les contrôleurs DMX.

FOIRE AUX QUESTIONS - BBP59 BeamZ

Comment configurer le BeamZ BBP59 pour la première fois ?

Pour configurer le BeamZ BBP59, branchez l'appareil à une source d'alimentation, sélectionnez le mode d'éclairage souhaité à l'aide du panneau de contrôle, puis ajustez les paramètres de couleur et d'intensité selon vos préférences.

Pourquoi les lumières ne s'allument-elles pas ?

Vérifiez si l'appareil est correctement branché à une prise de courant, assurez-vous que l'interrupteur est en position 'ON', et vérifiez que le fusible n'est pas grillé.

Comment résoudre un problème d'éclairage clignotant ?

Un éclairage clignotant peut être dû à une instabilité de l'alimentation électrique. Essayez de brancher l'appareil sur une autre prise ou utilisez un stabilisateur de tension.

Le BeamZ BBP59 ne répond pas à la télécommande, que faire ?

Assurez-vous que les piles de la télécommande sont chargées et correctement installées. Vérifiez également que le récepteur de la télécommande sur l'appareil n'est pas obstrué.

Comment changer les modes d'éclairage sur le BeamZ BBP59 ?

Utilisez le panneau de contrôle de l'appareil pour naviguer entre les différents modes d'éclairage. Appuyez sur le bouton 'Mode' pour faire défiler les options disponibles.

Est-ce que le BeamZ BBP59 est compatible avec un contrôleur DMX ?

Oui, le BeamZ BBP59 est compatible avec les contrôleurs DMX. Assurez-vous de connecter correctement le câble DMX et de configurer les adresses DMX selon votre configuration.

Comment nettoyer et entretenir le BeamZ BBP59 ?

Pour nettoyer le BeamZ BBP59, débranchez l'appareil et utilisez un chiffon doux et sec pour enlever la poussière. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

Que faire si le BeamZ BBP59 surchauffe ?

Assurez-vous que l'appareil est placé dans un endroit bien ventilé et qu'il n'est pas obstrué par d'autres objets. Éteignez l'appareil et laissez-le refroidir avant de le réutiliser.

Comment réinitialiser le BeamZ BBP59 aux paramètres d'usine ?

Pour réinitialiser le BeamZ BBP59, maintenez enfoncé le bouton 'Reset' sur le panneau de contrôle pendant environ 10 secondes jusqu'à ce que les lumières clignotent.

Où puis-je trouver le manuel d'utilisation du BeamZ BBP59 ?

Le manuel d'utilisation du BeamZ BBP59 est disponible sur le site officiel de BeamZ dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI BBP59 BeamZ

AVERTISSEMENT! Avant d'effectuer toute manipulation sur l'appareil, lisez avec attention la présente notice et conservez-la pour pouvoir vous y reporter ultérieurement. Elle contient des informations importantes sur l'installation, l'utilisation et l'entretien de l'appareil.

• Déballez l'appareil, vérifiez soigneusement qu'il n'y a pas de dommages dus au transport avant de l'utiliser.
• Veuillez lire attentivement ces instructions et les suivre.
• Respectez tous les avertissements de sécurité. Ne retirez jamais les avertissements de sécurité ou autres informations figurant sur l'appareil.
  • Assurez-vous qu'aucune ouie d'aération n'est obstruée, sinon il y a risque de surchauffe de l'appareil.

AVERTISSEMENT! Avant de brancher l'appareil à une prise d'alimentation, assurez-vous tout d'abord que la tension et la fréquence du secteur correspondent aux valeurs spécifiées sur l'appareil. S'il est équipé d'un sélecteur de tension, ne branchez l'appareil à la prise de courant que si les valeurs de l'appareil et celles de l'alimentation secteur correspondent. Si le cordon d'alimentation ou l'adaptateur secteur fourni ne s'adapte pas à votre prise murale, contactez votre électricien.

• Après avoir branché l'appareil, vérifiez tous les câbles afin d'éviter tout dommage ou accident, par exemple pour ne pas trébucher.
  • Assurez-vous que le cordon d'alimentation n'est jamais serti ou endommagé. Vérifiez régulièrement l'appareil et le cordon d'alimentation.
• Débranchez toujours le cordon d'alimentation du secteur lorsque l'appareil n'est pas utilisé ou avant de le nettoyer ! Ne manipulez le cordon d'alimentation que par la fiche. Ne débranchez jamais la fiche en tirant sur le cordon d'alimentation.
• Débranchez le cordon d'alimentation et l'adaptateur secteur de la prise de courant s'il y a un risque de foudre ou avant une longue période d'inutilisation.

• N'allumez et n'éteignez pas l'appareil à intervalles rapprochés.

- Ne connectez pas l'appareil à un gradateur.

- Installez l'appareil dans un endroit bien ventilé.

- Ne placez jamais de matériau sur l'objectif.

- Ne laissez jamais la lumière du soleil s'allumer directement sur l'objectif, même lorsque l'appareil ne fonctionne pas.

• Laissez toujours un espace libre de 50 cm au moins autour de l'appareil pour assurer une ventilation correcte.

• Veillez à ce que la zone située sous le lieu de montage soit toujours inaccessible au public lors de l'installation ou de l'entretien de l'appareil.

- Pour une hauteur de montage >100 cm, fixez toujours l'appareil avec une élingue de sécurité idoine. Fixez l'élingue uniquement aux points de fixation. L'élingue de sécurité ne doit jamais être fixée aux poignées de transport!

- Ne regardez jamais directement le faisceau lumineux. Gardez présent à l'esprit que des changements rapides de lumière, par exemple une lumière clignotante, peuvent déclencher des crises d'épilepsie chez les personnes photosensibles ou épileptiques.

- Cet appareil n'est pas conçu pour fonctionner en permanence. Des pauses d'utilisation régulières assureront un fonctionnement sans problème sur le long terme.

AVERTISSEMENT! Si le cordon d'alimentation de l'appareil est équipé d'un contact de mise à la terre, il doit être connecté à une prise de courant avec une terre de protection. Ne jamais désactiver la terre de protection d'un cordon d'alimentation.

• Assurez-vous que l'appareil n'est pas exposé à une chaleur extrême ou à la poussière.
- Nettoyez l'appareil à l'aide d'un chiffon sec.
- Ne touchez pas le projecteur à mains nues pendant son fonctionnement (le boîtier devient très chaud). Laissez le projecteur refroidir pendant 5 minutes au moins avant de le manipuler.
• N'exposez pas cet appareil à des matériaux, liquides ou gaz inflammables.
- Si l'appareil a été exposé à des variations de température importantes (par ex. après un transport), ne l'allumez pas immédiatement. La condensation pourrait endommager votre appareil. Laissez l'appareil éteint jusqu'à ce qu'il atteigne la température ambiante.
• N'essayez jamais de bridger l'interrupteur thermostatique ou les fusibles.
- Ne démontez pas ou ne modifiez pas l'appareil.
• Pour le remplacement, utilisez uniquement des fusibles/ampoules de même type et de même puissance.
- Les réparations, l'entretien et le raccordement électrique ne doivent être effectués que par un technicien qualifié.
- La température ambiante doit toujours être comprise entre -5^ C et +45^ C.
• Si cet appareil est utilisé dans un but autre que celui décrit dans ce manuel, il peut subir des dommages, dans ce cas, la garantie est caduque.
- Les sacs en plastique doivent être gardés hors de portée des enfants.
• L'appareil doit être installé hors de portée des enfants. Ne laissez jamais l'appareil en marche sans surveillance.

Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être traité comme un déchet ménager. Il doit être déposé au point de collecte approprié pour le recyclage des équipements électriques et électroniques.

En vous assurant que ce produit est éliminé correctement, vous contribuerez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine, qui pourraient autrement être causées par une manipulation inappropriée des déchets de ce produit. Le recyclage des matériaux contribuera à préserver les ressources naturelles. Pour de plus amples informations sur le recyclage de ce produit, veuillez contacter votre bureau municipal local, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

INSTRUCTIONS DE DEBALLAGE

ATTENTION! Dès réception du produit, déballez soigneusement le carton, vérifiez son contenu pour vous assurer que toutes les pièces sont présentes et qu'elles ont été reçues en bon état. Avisez immédiatement l'expéditeur et conservez le matériel d'emballage ; contrôlez si des pièces t endommagées lors de l'expédition ou si le colis lui-même montre des signes de mauvaise manipulation. Conservez l'emballage et tout le d'emballage. Dans le cas où le produit doit être retourné à l'usine, il est important que le produit soit retourné dans son emballage d'origine.

Si l'appareil a été exposé à des variations de température importantes (par ex. après un transport), ne l'allumez pas immédiatement. La condensation pourrait endommager votre appareil. Laissez l'appareil éteint jusqu'à ce qu'il atteigne la température ambiante.

ALIMENTATION

Le type d'alimentation auquel le produit doit être connecté est indiqué sur l'étiquette à l'arrière du produit. Vérifiez que la tension secteur corresponde à cette tension, toutes les autres tensions que celles spécifiées peuvent endommager l'appareil. Le produit doit également être branché directement sur le secteur et peut être utilisé. Pas de gradateur ni d'alimentation réglable.

AVERTISSEMENT! Reliez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurez-vous que l'appareil dispose d'une mise à la terre électrique appropriée pour éviter tout risque d'électrocution ou d'incendie.

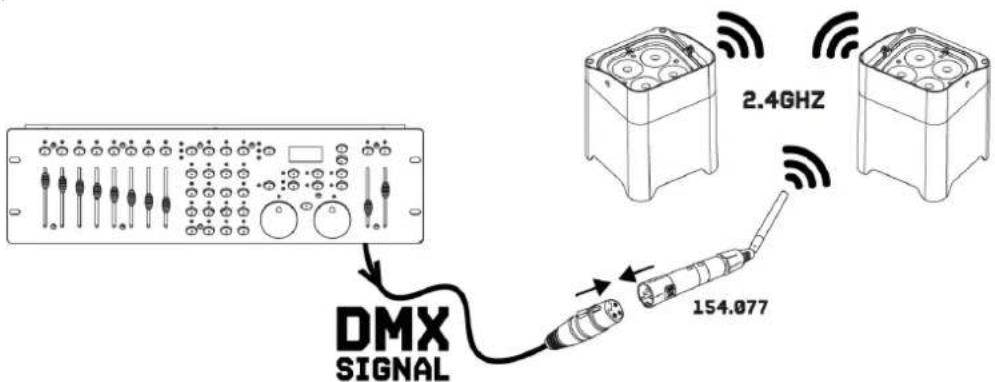

GESTION DMX512

Si vous utilisez un contrôleur DMX standard, vous pouvez connecter la sortie DMX du contrôleur directement à l'entrée DMX du 154.077 (BBP W-DMX émetteur/récepteur).

DMX SIGNAL 2.4GHz 154.077

Mettez l'émetteur et le récepteur BBP W-DMX en marche en branchant son unité d'alimentation sur le secteur et la fiche secteur sur une prise de courant (100-240V\~, 50/60 Hz). L'indicateur d'état clignote brièvement en rouge.

Réglez chaque appareil sur la même fréquence DMX. Allez dans SETTING ON WIRELESS BIS FINEO FREQUENCY sera affiché par indication de couleur.

UNIVERS DMX	COULEUR	CANAUX DMX
1	Rouge	1 - 512
2	Vert	1 - 512
3	Jaune	1 - 512
4	Bleu	1 - 512
5	Magenta	1 - 512
6	Cyan	1 - 512
7	Blanc	1 - 512

Dès que l'émetteur reçoit un signal DMX du contrôleur, l'indicateur d'état devient rouge. Peu de temps après, les indicateurs d'état des récepteurs se mettent à clignoter en vert pour indiquer que le signal DMX est en cours de réception. Les luminaires peuvent maintenant être contrôlés par un signal DMX sans fil de 2,4 GHz.

POWERSWITCH

Fonctionne une fois que le luminaire est éteint :

- Appuyez brièvement sur le bouton par POWER ONE/OFFECTeur.

Fonctionne dès que le projecteur est allumé :

• Appuyez brièvement sur le bouton pour changer la fréquence sans fil.
• Appuyez sur le bouton pendant 3 secondes pour éteindre le projecteur.
• Appuyez sur le bouton pendant 20 secondes pour réinitialiser les paramètres d'usine.

Fonctionne dès que l'économiseur d'écran est activé :

- Appuyez brièvement sur le bouton pour quitter l'économiseur d'écran et déverrouiller les boutons du menu.

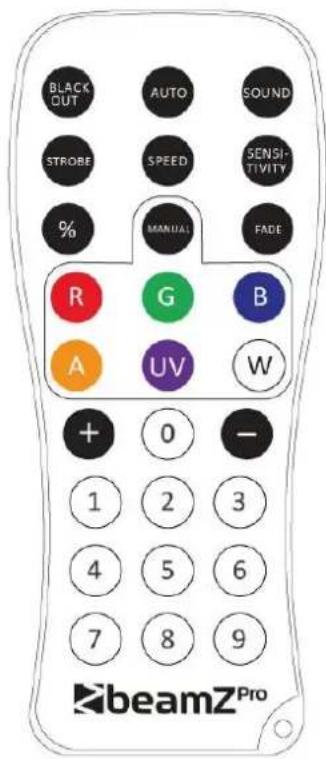

TELECOMMANDE

MODE BLACK OUT

Appuyez sur pour quitter les modes existants. Appuyez sur pour revenir aux derniers modes.

AUTO

Pour activer le mode automatique :

1. Appuyez sur tiver l'effet de saut de couleur.
2. Appuyez sur er l'effet de saut de couleur.

SOUND

Pour activer le mode Son :

1. Appuyez sur <SOUNDiver le mode son.
2. Appuyez sur le mode actif du son.

STROBE MODE

Pour activer le mode stroboscopique :

1. Appuyez sur commande.
2. Appuyez sur 📄 pour augmenter ou diminuer la vitesse du programme.
3. Appuyez sur BLACKOUTe stroboscope.

SPEED MODE

Pour activer le mode Vitesse :

1. Appuyez sur écommande.
2. Appuyez sur (6) pour augmenter ou diminuer la vitesse du programme.

SENSITIVITY MODE

Pour régler la sensibilité du son en mode Son :

1. Appuyez sur ande.
2. Appuyez sur (b) pour augmenter ou diminuer la sensibilité au son.

% MODE

1. Appuyez sur p#r activer l'effet de pulsation des couleurs.
2. Appuyez sur BLACKOUT, l'effet d'impulsion de couleur.

FADE

Le mode fondu permet d'obtenir un dégradé de couleurs.

1. Appuyez sur «FADE» estiver l'effet d'atténuation des couleurs.
2. Appuyez sur + ou - pour désactiver l'effet d'atténuation des couleurs.

MANUAL MODE

Le mode manuel a deux fonctions. Pour activer le mode manuel :

MODE A

1. Appuyez sur ommande.
2. Appuyez à nouveau sur «Ry, (GugeBverhbleuAblancLobre ou ultraviolet) pour fermer la couleur.

Appuyez 1 fois pour une luminosité de 20% ;

Appuyez 2 fois pour une luminosité de 20% ;

Appuyez 3 fois pour une luminosité de 60% ;

Appuyez 4 fois pour une luminosité de 80% ;

Appuyez 5 fois pour une luminosité de 100%.

MODE B

1. Appuyez sur
2. Appuyez à nouveau sur «Ry, (GougeB, Verbleu, Alanc, Ubre ou ultraviolet) pour fermer la couleur.
3. Appuyez sur (●) pour augmenter ou diminuer la luminosité de chaque couleur.

NUMBER 1\~9

1. Appuyez sur les chiffres 0 à 9 pour sélectionner le mode de couleur prédéfini.
2. Appuyez sur BLACKOUT> la couleur prédéfinie.

ATTENTION! La télécommande est livrée avec une batterie. Une feuille de protection placée entre la batterie et les contacts évite que la batterie ne se décharge pendant le stockage. Avant la première utilisation, retirez la feuille de protection du support de batterie sur la face arrière de la télécommande. Sinon, la télécommande ne peut pas fonctionner.

Si la portée de la télécommande diminue, remplacez la batterie. Sur la face arrière de la télécommande, appuyez sur la petite languette avec la fente vers la droite (1) et simultanément, retirez le support de batterie (2). Une pile bouton 3 V, type CR2025 est nécessaire. Veillez à respecter la polarité, pôle plus de la pile bouton vers le haut.

BLACK CUT AUTO SOUND STROBE SPEED SENSI- TIVITY % MANUAL FADE R G B A UV W + 0 - 1 2 3 4 5 6 7 8 9 beamZPro

1 2

FONCTION TIMER

L'appareil dispose d'une fonction Timer intégrée ; il peut montrer les preset, couleur, chase préprogrammés à certaines heures et dates.

ETAPE 1 Réglez le niveau de coupure de la batterie entre 5 et 10%

• Appuyez sur MENU
• Sélectionnez, SETTINGS. ENTER
• Sélectionnez apogeralr. ENTER
• Sélectionnez, POWER OFF. BATT ENTER
• Sélectionnez le pourcentage entre 5 et 10% avec les touches flèche UP et Down.
• Appuyez sur poutir confirmer.

ETAPE 2 Régler l'heure actuelle

• Appuyez sur MENU
• Sélectionnez, SETTINGS. ENTER
• Sélectionnez, appuyez sur. ENTER
• Sélectionnez les heures à l'aide des boutons Haut/Bas, appuyez sur Entrée pour sélectionner les minutes à l'aide des boutons Haut/Bas, appuyez sur Entrée pour sélectionner les secondes à l'aide des boutons Haut/Bas.
• Appuyez sur pENTER confirmer.

ETAPE 3 Régler l'horaire d'allumage automatique

• Appuyez sur MENU
• Sélectionnez, SETTINGS. ENTER
• Sélectionnez , TIMEz sur . ENTER
• Sélectionnez, POWER ON. ENTER
• Avec les touches Up et Down, sélectionnez les heures, appuyez sur ENTER pour sélectionner les minutes avec les touches Up et Down, appuyez sur ENTER sélectionner les secondes avec les touches Up et Down.
• Appuyez sur pour confirmer.

ETAPE 4 Régler l'horaire d'arrêt automatique

• Appuyez sur MENU
• Sélectionnez, SETTINGS. ENTER
• Sélectionnez, appuyez sur. ENTER
• Sélectionnez, POWER OFF. ENTER
• Avec les touches Up et Down, sélectionnez les heures, appuyez sur ENTER pour sélectionner les minutes avec les touches Up et Down, appuyez sur ENTER sélectionner les secondes avec les touches Up et Down.
• Appuyez sur pENTERfirmer.

ETAPE 5 Sélectionnez le programme Preset, Couleur ou Chase.

• Appuyez sur MENU
• Sélectionnez, SETTINGS. ENTER
• Sélectionnez, GENERALUR. ENTER
• Sélectionnez , POWER UP . ENTER
• Sélectionnez un des programmes Preset, Couleur ou Chase dès que l'appareil démarre.
• Appuyez sur poul refirmer.

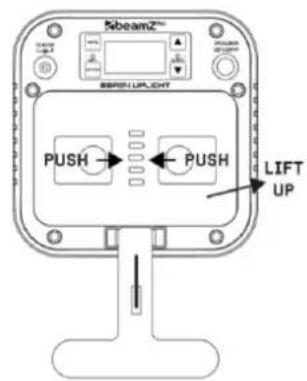

ENLEVER LA BATTERIE

Rbeam2™ SERIOR LIPLIGHT

SibeamZ™ SERF-UP,CHT PUSH PUSH LIFT UP

CLASSE DE PROTECTION IP65

Les appareils avec indice de protection IP65 sont étanches à la poussière et complètement protégés contre les contacts (premier numéro de code). Ils sont également protégés contre les éclaboussures sous n'importe quel angle (deuxième chiffre du code). C'est pourquoi ce projecteur peut également être utilisé à l'extérieur. Les projecteurs sont généralement conçus pour une utilisation temporaire (éclairage d'événements) et non pour une utilisation permanente à l'extérieur. La classe de protection spécifiée ne concerne pas la résistance aux intempères des projecteurs (résistance aux variations des conditions ambiantes ainsi qu'aux effets de la lumière du soleil et des rayons UV). Les joints d'étanchéité et les raccords vissés des projecteurs doivent être contrôlés régulièrement afin de garantir un fonctionnement irréprochable.

ENTRETIEN

Évaluez l'environnement d'exploitation et établissez un calendrier d'inspection et de nettoyage suivants les points ci-dessous :

• Débranchez le projecteur de l'alimentation électrique et laissez-le refroidir complètement avant de l'inspecter et de le nettoyer.
• Vérifiez que les vis et les boulons utilisés pour installer le projecteur sont bien serrés et ne présentent pas de trace de corrosion.
- Contrôlez le boîtier, les points de fixation et les points de montage, ils ne doivent présenter aucun signe de déformation, d'usure ou de fatigue.
- Contrôlez les pièces mécaniques en mouvement, celles-ci ne doivent présenter aucun signe d'usure ou de fatigue.
• Vérifiez les câbles d'alimentation électrique et de signal, ils ne doivent présenter aucun dommage ou fatigue.
• N'utilisez pas de solvants, d'abrasifs ou d'autres produits agressifs pour nettoyer l'appareil.
- Essuyez le projecteur et nettoyez la plaque de verre avec un chiffon doux, propre et non pelucheux imbibé d'une faible solution de nettoyage. Posez la solution sur le chiffon et non sur la surface à nettoyer. Évitez de frotter les surfaces vitrées.
- Séchez le projecteur, les connecteurs et les contacts avec un chiffon doux, propre, non pelucheux ou de l'air comprimé basse pression avant de remettre le projecteur sous tension.

RESOLUTION DE PROBLEMES

La liste ci-dessous peut vous aider en cas de problèmes lors de l'utilisation du produit.

SYMPTOME	CAUSE POSSIBLE	ACTION SUGGEREE
Pas de réponse de l'appareil.	L'appareil n'est pas alimenté.Le fusible a fondu ou problème interne.	Vérifiez que l'appareil est sous tension.Vérifiez les câbles et branchements.Remplacer le fusible moyen ou contacter le support Beamz ou un partenaire de service agréé Beamz. N'enlevez pas les couvercles de la base. N'essayez pas de remplacer un fusible ou d'effectuer des réparations ou un entretien qui ne sont pas décrits dans ce manuel d'utilisation à moins d'avoir l'autorisation du support Beamz ou du service autorisé Beamz.
L'appareil se réinitialise correctement mais ne répond pas (ou ne répond pas correctement) au contrôleur.	Le contrôleur DMX n'est pas relié.Mauvaise ligne DMX.La ligne DMX n'a pas de résistance terminale.Mauvais adressage de l'appareil.Un appareil est défectueux et perturbe la transmission des données dans la ligne DMX.Les pins 2 et 3 sont inversés dans la connexion XLR.	Reliez le contrôleur.Vérifiez les branchements et les câbles.Réparez ou remplacez les câbles défectueux.Insérez un bouchon DMX dans la prise de sortie DMX sur le dernier appareil de la ligne DMX.Vérifiez l'adresse de l'appareil et les réglages DMX.Débranchez les connecteurs DMX IN et OUT et relies-les directement ensemble pour bridger un appareil à la fois jusqu'à ce que le fonctionnement soit rétabli. Faites appel à un technicien qualifié pour réparer l'appareil.Vérifiez les câbles et branchements. Installez un câble inversion de phase entre les appareils ou remplacez les broches 2 et 3 dans l'appareil qui se comporte de manière erratique.
Erreur après réinitialisation.	L'effet nécessite un réglage mécanique.	Vérifiez la version du logiciel de l'appareil et les messages d'erreur pour plus d'informations.Contacter le service après-vente Beamz ou un partenaire de service agréé Beamz.
Le flux lumineux coupe de manière intermittente.	L'appareil est trop chaud.Les LEDs sont endommagées.Les réglages de l'alimentation ne correspondent pas à la tension AC et à la fréquence locales.	Laisser refroidir l'appareil. Réduire la température ambiante. Veillez à ce que l'air circule librement autour de l'appareil. Nettoyer l'appareil si nécessaire.Débrancher l'appareil et contacter le service après-vente Beamz ou un partenaire agréé Beamz.Débranchez l'appareil. Vérifiez les réglages et corrigez si besoin.
