GEBRUIKSAANWIJZING BBP59 BeamZ

BATTERIJ VERWIJDEREN 11

WAARSCHUWING! Lees deze gebruiksaanwijzing zorgvuldig door voordat u met het apparaat gaat werken en bewaar deze handleiding voor toekomstig gebruik. Het bevat belangrijke informatie over de installatie, het gebruik en het onderhoud van het apparaat.

• Uitpakken en zorgvuldig controleren of er geen transportschade is voordat u het apparaat gebruikt.
• Lees deze instructies aandachtig door en volg de instructies op.
• Neem alle veiligheidswaarschuwingen in acht. Verwijder nooit veiligheidswaarschuwingen of andere informatie van het apparaat.
  • Zorg ervoor dat er geen ventilatiesleuven geblokkeerd zijn, anders zal het apparaat oververhit raken.

WAARSCHUWING! Voordat u het apparaat verbind met een contactdoos, moet u eerst controleren of de netspanning en -frequentie overeenkomen met de op de apparatuur aangegeven waarden. Als het apparaat een spanningsselectieschakelaar heeft, sluit het apparaat alleen aan op het stopcontact als de waarden van het apparaat en de waarden van de netspanning overeenkomen. Als het bijgeleverde netsnoer of de voedingsadapter niet in uw stopcontact past, neem dan contact op met uw elektricien.

• Controleer na het aansluiten van het apparaat alle kabels om schade of ongevallen, bijv. door struikelgevaar, te voorkomen.
  • Zorg ervoor dat het netsnoer nooit gekrompen of beschadigd raakt. Controleer het apparaat en het netsnoer van tijd tot tijd.
• Trek altijd de stekker uit het stopcontact wanneer het apparaat niet wordt gebruikt of voordat u het apparaat schoonmaakt! Pak het netsnoer alleen bij de stekker vast en trek nooit aan het netsnoer.
• Haal de stekker van het netsnoer en de voedingsadapter uit het stopcontact als er gevaar bestaat voor blikseminslag of voor langere perioden van buitengebruikstelling.
• Schakel het apparaat niet snel achter elkaar in en uit.
• Sluit het apparaat niet aan op een dimmerpack.
• Installeer het apparaat op een goed geventileerde plaats.
• Plaats nooit materiaal over de lens.
• Laat het zonlicht nooit direct op de lens schijnen, ook niet als het apparaat niet in werking is.
  • Zorg altijd voor een vrije luchtruimte van minstens 50 cm rondom het apparaat voor ventilatie.
  • Zorg ervoor dat de ruimte rondom en onder de montageplek wordt afgezet tijdens het [de]monteren of onderhoud van het apparaat.
• Voor gebruik bij montagehoogte >100 cm, bevestig het apparaat altijd met een geschikte veiligheidskabel. Bevestig de veiligheidskabel alleen op de juiste bevestigingspunten. De veiligheidskabel mag nooit aan de transporthandgrepen worden bevestigd!
• Kijk nooit direct naar de lichtbundel. Houd er rekening mee dat snelle veranderingen in de verlichting, bijv. knipperlicht, epileptische aanvallen kunnen veroorzaken bij lichtgevoelige personen of personen met epilepsie.
• Dit apparaat is niet ontworpen voor permanent gebruik. Consistente bedieningspauzes zullen ervoor zorgen dat het apparaat lang zonder defecten van dienst zal zijn.

WAARSCHUWING! Als het netsnoer van het apparaat is voorzien van een aardingscontact, moet het worden aangesloten op een stopcontact met een beschermende aarding. Deactiveer nooit de beschermende aarding van een netsnoer.

• Zorg ervoor dat het apparaat niet wordt blootgesteld aan extreme hitte of stof.
- Reinig het apparaat met een droge doek.
- Raak het apparaat tijdens de werking ervan niet met blote handen aan (de behuizing kan zeer heet worden). Laat het apparaat ten minste 5 minuten afkoelen alvorens deze te hanteren.
- Stel dit apparaat niet bloot aan brandbare materialen, vloeistoffen of gassen.
- Als het apparaat is blootgesteld aan drastische temperatuurschommelingen (bijv. na transport), schakel het dan niet onmiddellijk in. Het ontstane condenswater kan uw apparaat beschadigen. Laat het apparaat uitgeschakeld tot het op kamertemperatuur is.
- Probeer nooit de thermostaatschakelaar of zekeringen te omzeilen.
- Demonteer of wijzig het apparaat niet.
- Gebruik voor vervanging alleen zekeringen/lampen van hetzelfde type en vermogen.
- Reparaties, onderhoud en elektrische aansluiting moeten worden uitgevoerd door een gekwalificeerde technicus.
- De omgevingstemperatuur moet altijd tussen -5^ C en +45^ C liggen.
- Als dit apparaat op een andere manier wordt gebruikt dan beschreven in deze handleiding, kan het product beschadigd raken en vervalt de garantie.
- Plastic zakken moeten buiten het bereik van kinderen worden gehouden.
- Het apparaat moet buiten het bereik van kinderen worden geïnstalleerd. Laat het apparaat nooit zonder toezicht draaien.

Dit symbool op het product of op de verpakking geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden overhandigd aan het toepasselijke inzamelpunt voor de recycling van elektrische en elektronische apparatuur.

Door ervoor te zorgen dat dit product op de juiste wijze wordt afgevoerd, helpt u mogelijke negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen, die anders zouden kunnen worden veroorzaakt door ongepaste afvalverwerking van dit product. Het recyclen van materialen draagt bij tot het behoud van natuurlijke hulpbronnen. Voor meer gedetailleerde informatie over het recyclen van dit product kunt u contact opnemen met uw plaatselijke gemeente, uw huisvuildienst of de winkel waar u het product hebt gekocht.

UITPAKKEN

LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos, controleer de inhoud om ervoor te zorgen dat alle onderdelen aanwezig

zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar

de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.

Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat niet onmiddellijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur komt en steek vervolgens de voeding stekker in het stopcontact.

AANSLUITSPANNING

Op achterzijde van het apparaat staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag geén dimmer of regelbare voeding worden gebruikt.

WAARSCHUWING! Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

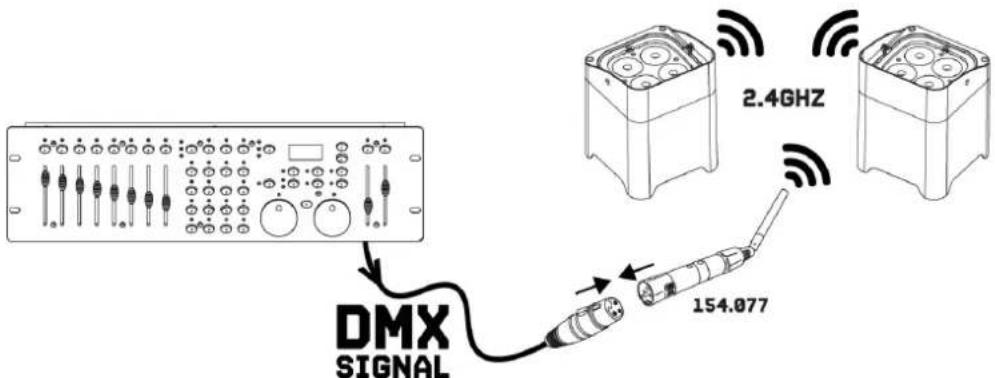

DMX BEDIENING

Als u gebruik maakt van een standaard DMX-lichtstuartafel, kunt u de DMX uitgang van de lichtstuartafel rechtstreeks aansluiten op de DMX ingang van 154.077 (BBP W-DMX zender/onvanger).

DMX SIGNAL 2.4GHz 154.077

Sluit zender en ontvanger aan middels meegeleverde adapter op een wandcontactdoos (100-240 V -, 50/60 Hz). De statusindicator knippert kort rood.

Stel elk armatuur in op hetzelfde DMX frequency. Ga naar SETTINGS and WIRELESS un FIXED FREQUENCY wordt weergegeven doormiddel van kleurindicatie.

DMX UNIVERSE	KLEUR	DMX KANALEN
1	Rood	1 - 512
2	Groen	1 - 512
3	Geel	1 - 512
4	Blauw	1 - 512
5	Magenta	1 - 512
6	Cyaan	1 - 512
7	Wit	1 - 512

Zodra de zender een DMX-signaal ontvangt van lichtstuurtafel, wordt de statusindicator rood. Kort daarna beginnen de statusindicators van de ontvangers groen te knipperen om aan te geven dat het DMX-signaal wordt ontvangen. De armaturen kunnen nu worden bestuurd via draadloos 2,4 GHz DMX signaal.

POWERSWITCH

De aan/uit-knop heeft verschillende functies:

Functie zodra het armatuur is uitgeschakeld:

- Druk kortstondig op de toe POWER ON/OFFa te zetten

Functies zodra armatuur is ingeschakeld:

• Druk kortstondig op de toets om de draadloze frequentie te wijzigen.
• Druk gedurende 3 seconden de in om het armatuur uit te schakelen.
• Druk gedurende 20 seconden de in om fabrieksinstellingen te resetten

Functie zodra schermbeveiliging is ingeschakeld:

- Druk kortstondig op de toets om schermbeveiliging te verlaten en de menutoetsen te ontgrendelen.

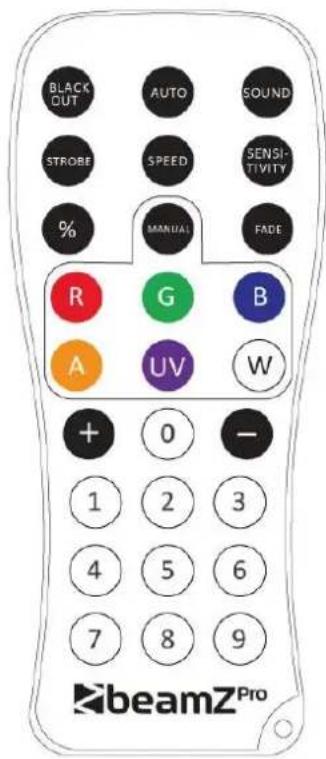

AFSTANDSBEDIENING

BLACK OUT MODE

Druk op om licht-output uit te schakelen. Druk nogmaals op om terug te gaan naar de laatste modus.

AUTO

Voor het inschakelen van de Auto-modus:

1. Druk op kleuren-spring effect in te schakelen.

2. Druk op -spring effect uit te schakelen.

SOUND

Om de Sound modus in te schakelen:

1. Druk op <Soudgeluidsmodus in te schakelen.

2. Druk op modus uit te schakelen.

STROBE MODE

Om de flitssnelheid van het automatische programma en het actieve geluidsprogramma aan te passen.

1. Druk op tandsbediening.

2. Druk op <6> on-de snelheid van het programma te verhogen of te verlagen.

3. Druk nogmaals op er uit te schakelen.

SPEED MODE

Om de snelheid van het automatische programma en het geluidsprogramma aan te passen.

1. Druk op <SPEED afstandsbediening.

2. Druk op on de snelheid van het programma te verhogen of te verlagen.

SENSITIVITY MODE

In de "SENSITITY" modus kunt u de geluid gevoeligheid instellen van de "SOUND" mode. Voor het instellen van de Sensitivity-modus:

1. Druk op

2. Druk op + of - om de geluid gevoeligheid te verhogen of te verlagen.

% MODE

1. Druk op <86> het kleurpulseffect aan te zetten.

2. Druk op

FADE

Fade mode maakt kleurgradiënt mogelijk.

1. Druk op kleurvervagingseffect aan te zetten.

2. Druk op <6> on- de fadetijd te verhogen of te verlagen.

MANUAL MODE

De handmatige modus heeft twee functies:

MODE A

1. Druk op standsbediening.

2. Druk op . . . . of (rood, groen, blauw, wit, amber of ultraviolet) om uw kleur te kiezen.

Druk 1 keer voor 20% helderheid;

Druk 2 keer voor 40% helderheid;

Druk 3 keer voor 60% helderheid;

Druk 4 keer voor 80% helderheid:

Druk 5 keer voor 100% helderheid;

MODE B

1. Druk nogmaals op <MANUALstandsbediening.

2. Druk op . . . . of (rood, groen, blauw, wit, amber of ultraviolet) om uw kleur te kiezen.

3. Druk op + of - om de lichtsterkte van elke kleur te verhogen of te verlagen.

NUMMER 1\~9

1. Druk op cijfer <bot om9en vooringestelde kleur te selecteren.

2. Druk op gestelde kleur uit te schakelen.

LET OP! De afstandsbediening is voorzien van een batterij. Een isolerende folie tussen de batterij en de batterij contacten voorkomt dat de batterij tijdens transport ontlad. Voorafgaand aan het eerste gebruik, verwijder de folie van de batterijhouder aan de achterzijde van de

afstandsbediening. Anders wordt de werking van de afstandsbediening is niet mogelijk.

Indien het bereik van de afstandsbediening afneemt, vervang dan de batterij. Aan de achterzijde van de afstandsbediening drukt de schuif met inkeping naar rechts (1) tegelijkertijd verwijdert de batterijhouder (2). Voor de werking, is een 3V knop cel type CR2025 nodig. Let op, bij de het vervangen van de batterij dat u de positieve pool van de knoopcel omhoog plaatst.

BLACK CUT AUTO SOUND STROBE SPEED SENSI- TIVITY % MANUAL FADE R G B A UV W + 0 - 1 2 3 4 5 6 7 8 9 beamZPro

1 2

TIMER FUNCTIE

Het armatuur heeft een in de softwarematig ingebouwde timerfunctie. Het armatuur kan op bepaalde tijden en data de voorgeprogrammeerde preset, kleur of chase tonen.

STAP 1 Stel de batterij in op een niveauverschil tussen 5-10%.

• Druk op MENU
• Selecteer erserkingster.
• Selecteer, dGENERAL.
• Selecteer, dPOWEROFF BATT
• Selecteer een percentage tussen 5 en 10% met de knoppen omhoog en omlaag.
• Druk op om ENTERestigen.

STAP 2 Stel de huidige tijd in.

• Druk op MENU
• Selecteer enserkingsester.
• Selecteer, dTIME enter.
• Druk op om ENTERestigen.

- Selecteer de uren met de knoppen omhoog/omlaag, druk op enter om de minuten met de knoppen omhoog/omlaag te selecteren, druk op enter om de seconden met de knoppen omhoog/omlaag te selecteren.

STAP 3 Automatische inschakeltijd instellen

• Druk op MENU
• Selecteer ersetikingster.
• Selecteer, dTMEMo enter.
• Selecteer, dPOWERON
• Druk op om ENTERestigen.

- Selecteer de uren met de knoppen omhoog/omlaag, druk op enter om de minuten met de knoppen omhoog/omlaag te selecteren, druk op enter om de seconden met de knoppen omhoog/omlaag te selecteren.

STAP 4 Automatische uitschakeltijd instellen

• Druk op MENU
• Selecteer erserkingster.
• Selecteer, dTIME enter.
• Selecteer, dPOWER OFF
  . Druk op omENTERestigen.

- Selecteer de uren met de knoppen omhoog/omlaag, druk op enter om de minuten met de knoppen omhoog/omlaag te selecteren, druk op enter om de seconden met de knoppen omhoog/omlaag te selecteren.

STAP 5 Selecteer het vooringestelde, kleur- of chase programma.

• Druk op MENU
• Selecteer en SETTINGSer.
• Selecteer, dGENERAL.
• Selecteer, dPOWERUP.
• Selecteer een van de vooringestelde, kleur- of chase-programma's die u wilt gebruiken zodra de armatuur opstart.
• Druk op or ENTER bevestigen.

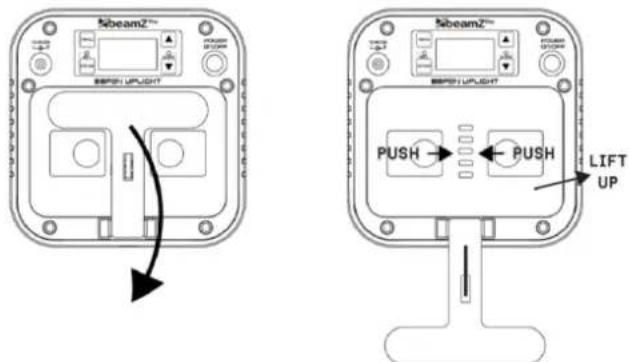

BATTERIJ VERWIJDEREN

SibeamZ™ SibeamZ™ SIBEMI UP/LIGHT PUSH PUSH LIFT UP

Apparaten met beschermingsklasse IP65 zijn stofdicht en volledig beschermd tegen contact [eerste codenummer]. Ze zijn ook beschermd tegen spatwater vanuit elke hoek (tweede codecijfer). Daarom kan dit apparaat ook buiten worden gebruikt. Evenementapparatuur zijn over het algemeen echter alleen ontworpen voor tijdelijk gebruik (evenementenverlichting) en niet voor permanent buiten gebruik. De aangegeven beschermings-klasse geeft geen uitspraak over de weerbestendigheid van de armaturen (weerstand tegen veranderende omgevingscondities en tegen de effecten van zonlicht

en UV-straling). De afdichtingen en schroefverbindingen van het apparaat moeten regelmatig worden gecontroleerd om een storingsvrije werking te garanderen.

ONDERHOUD

Dit apparaat is vrijwel onderhoudsvrij, echter u dient het apparaat regelmatig te controleren op mechanische en elektrische aspecten.

Beoordeel de gebruiksomgeving en stel een inspectie- en reinigingsschema waarbij de onderstaande richtlijnen in acht worden genomen:

• Ontkoppel het apparaat van het stroomnet en laat hem volledig afkoelen voordat u gaat beginnen met inspecteren en reinigen.
• Controleerde de schroeven en bouten die gebruikt worden voor het installeren van het apparaat, deze moeten stevig vast gedraaid zijn en mogen geen corrosie vertonen.
• Controleer de behuizing, bevestigingspunten en installatiepunten, deze mogen geen sporen van vervorming, slijtage of materiaalmoeheid vertonen.
• Controleer de mechanisch bewegende delen, deze andere mogen geen sporen van slijtage of materiaalmoeheid vertonen.
• Controleer de elektrische voedings- en signaalkabels, deze mogen geen beschadigingen of materiaalmoeheid vertonen.
• Gebruik geen oplosmiddelen, schuurmiddelen of andere agressieve producten om het apparaat te reinigen.
• Veeg het apparaat af en reinig het glasplaat met een zachte, schone, pluisvrije doek, bevochtigd met een zwakke reinigingsoplossing. Leg de oplossing op de doek en niet op het te reinigen oppervlak. Vermijd het wrijven van glazen oppervlakken.
• Droog het apparaat, connectoren en contacten met een zachte, schone, pluisvrije doek of perslucht onder lage druk voordat u het apparaat opnieuw van stroom voorziet.

PROBLEMEN OPLOSSEN

De onderstaande checklist kan u hulp bieden in het onwaarschijnlijke geval dat zich een probleem voordoet tijdens het gebruik van het product:

SYMPTOOM	MOGELIJKE OORZAAK	VOORGESTELDE ACTIE
Geen reactie van het apparaat.	Geen stroomvoorziening.Zekering doorgebrand of interne fout.	Controleer of de voeding is ingeschakeld.Controleer de kabels en aansluitingen.Vervang de hoofdzekering of neem contact op met de Beamz Support of de door Beamz geautoriseerde servicepartner. Demonteer geen onderdelen van de behuizing. Probeer geen zekering te vervangen of reparabies of onderhoud uit te voeren die niet in deze gebruikershandleiding worden beschreven, tenzij u hiervoor toestemming hebt van de Beamz Support of een door Beamz geautoriseerde servicepartner.
Het apparaat wordt correct gereset, maar reageert niet (of niet correct) op de lichtstuartafel.	De lichtstuartafel is niet aangesloten.Slechte DMX-lijn.DMX-lijn heeft geen eindweerstand.Onjuiste adressering van het apparaat.Een apparaat is defect en verstoort de gegevensoverdracht op de DMX-lijn.Pin 2 en 3 zijn omgekeerd in XLR-aansluiting.	Verbind de lichtstuartafel.Controleer de aansluitingen en kabels. Corrigeer slechte verbindingen.Repareer of vervang beschadigde kabels.Steek de DMX terminatorstekker in de DMX-uitgang van de laatste apparaat op de DMX-lijn.Controleer het apparaat adres en de instellingen van de DMX-modus.Haal de DMX IN en OUT connectoren uit het apparaat en verbind ze direct met elkaar om één apparaat per keer te omzeilen totdat de normale werking is hersteld. Laat een defecte apparaat onderhouden door een geautoriseerde technicus.Controleer de aansluitingen en kabels. Installeer een fase verschuivende kabel tussen de armaturen of wissel pin 2 en 3 in het apparaat, die zich afwijkend gedraagt.
Fout na reset van het apparaat.	Effect vereist mechanische aanpassing.	Controleer de softwareversie en foutmeldingen van het apparaat voor meer informatie. Neem contact op met Beamz Support of Beamz geautoriseerde servicepartner.
Geen lichtopbrengst of licht valt met tussenpozen uit.	Apparaat te warm.LED's defectInstellingen van de voedingsspanning komen niet overeenkomen met de lokale wisselspanning en frequentie.	Laat het apparaat afkoelen. Verlaag de omgevingstemperatuur. Zorg voor een vrije luchtstroom rond het apparaat. Reinig het apparaat indien nodig.Ontkoppel het apparaat en neem contact op met de Beamz Support of met een door Beamz geautoriseerde servicepartner.Ontkoppel het apparaat. Controleer de instellingen en corrigeer mogelijke fouten

SICHERHEITSHINWEISE
