MODE D'EMPLOI IOC 100K-2LM Kern

Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals

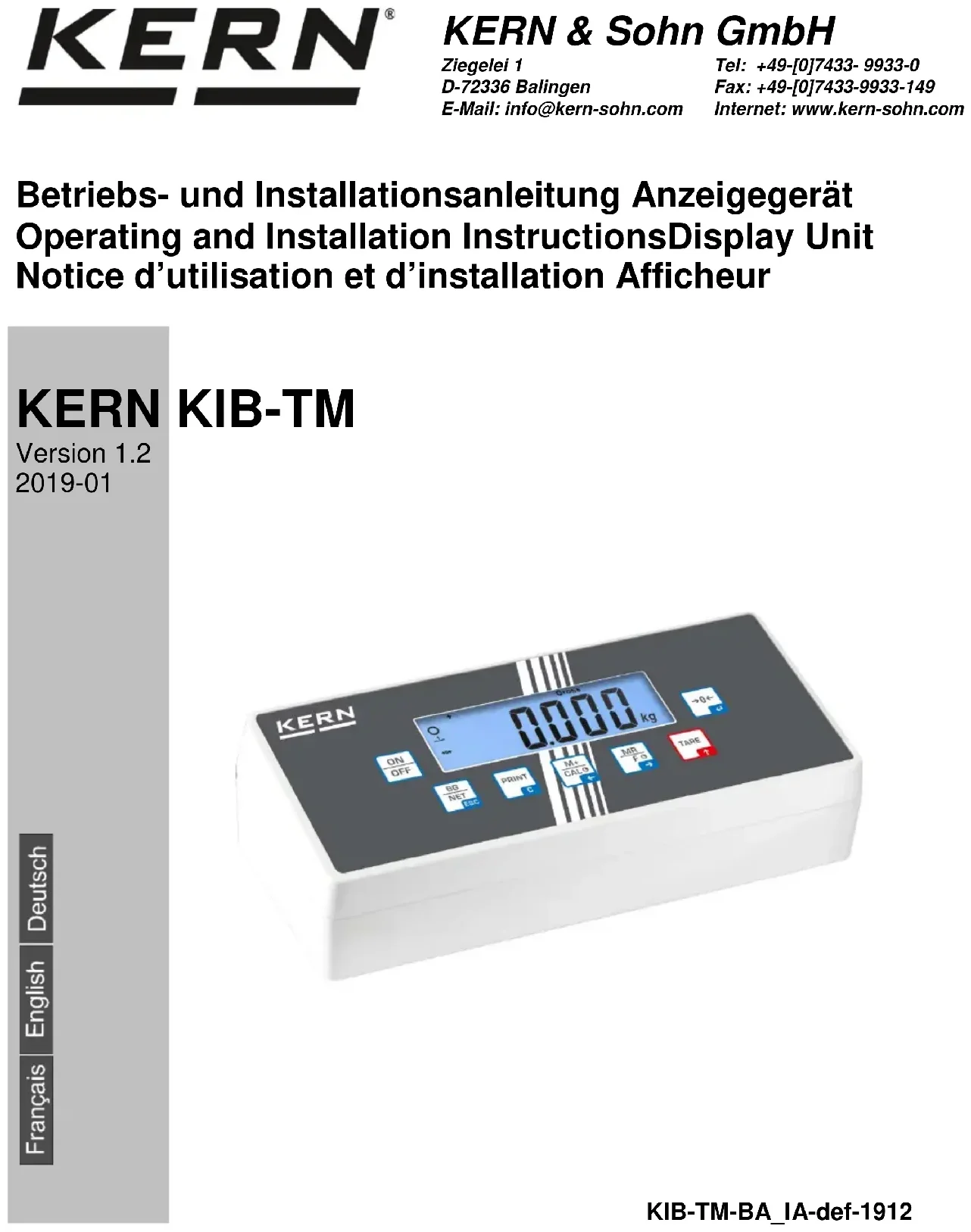

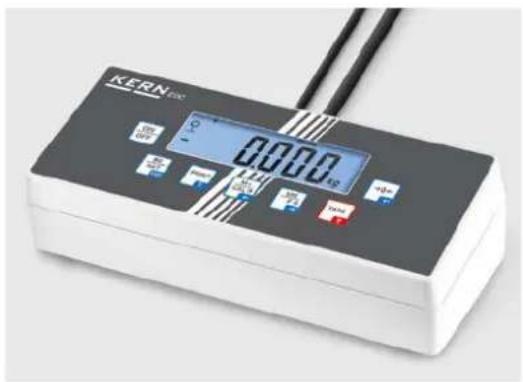

KERN KIB-TM Version 1.2 2019-01 Notice d’utilisation et d’installation Afficheur

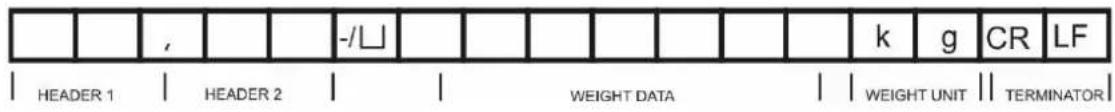

10.2 Imprimante fonctionnement / protocoles modèle (KERN YKB-01N) ........................................ 45

Pesée de pourcentage, Pesée d’animaux Affichage LCD taille des chiffres 24 mm, éclairage d'arrière-plan Résistance des cellules de charge 87 Ω Calibrage de plage Nous conseillons ≥ 50 % maxi Edition de données RS232 Alimentation en courant Tension d’entrée bloc secteur 100 V - 240 V, 50 / 60 Hz Tension d'entrée appareil 12V, 1000mA Afficheur (larg x prof x haut) mm 260 x 115 x 70 Température ambiante autorisée -10°C – 40°C Degré hygrométrique max. 80 % (non condensant) Poids net 0,8 kg Pile rechargeable (option) Durée de service éclairage d’arrière-plan allumé 22 h Durée de service éclairage d’arrière-plan éteint 36 h Temps de charge 3 h Interface RS 232 StandardKIB-TM-BA_IA-f-1912 5 2 Aperçu de l’appareil

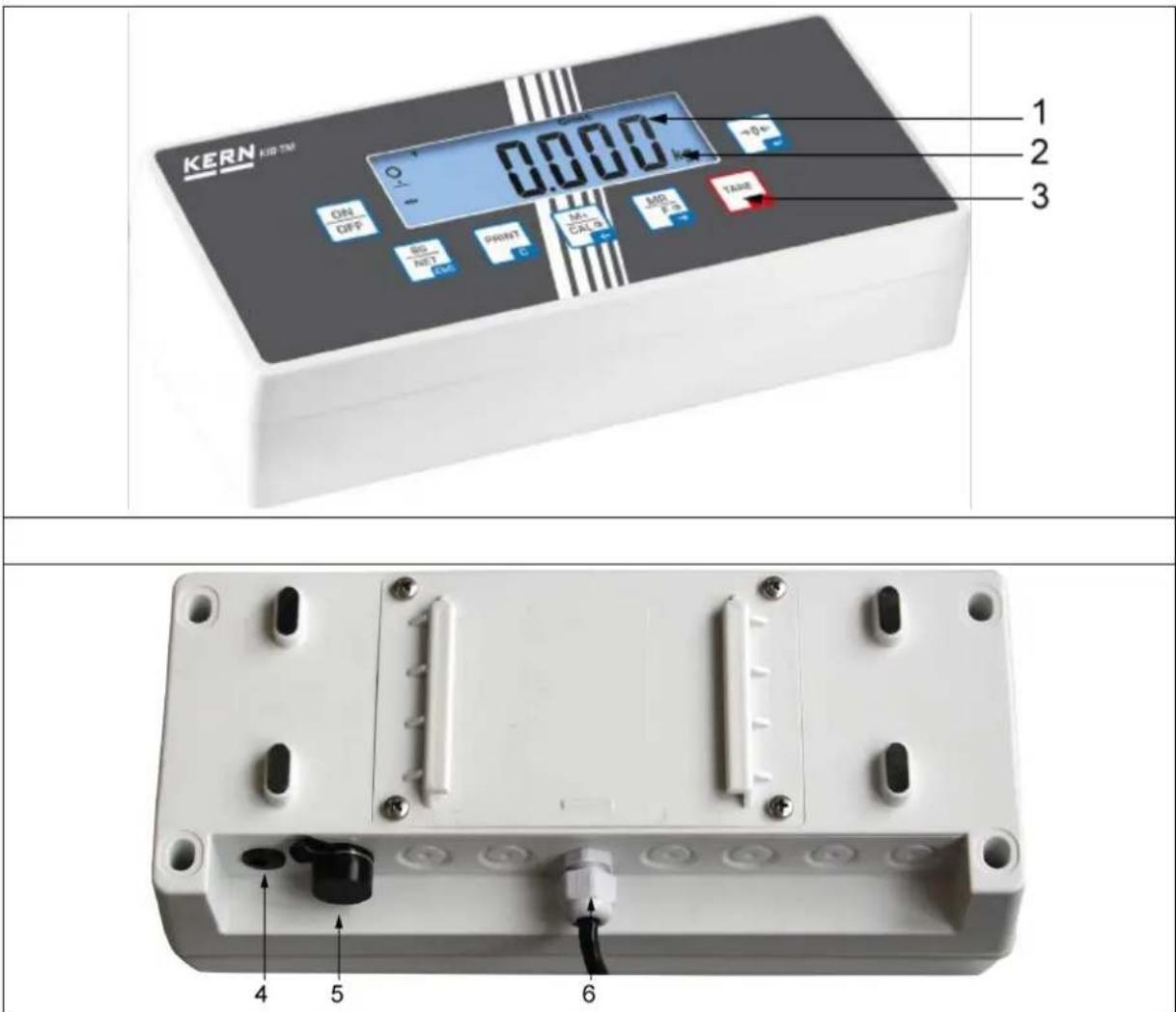

1. Affichage du poids

4. Connexion adaptateur de réseau

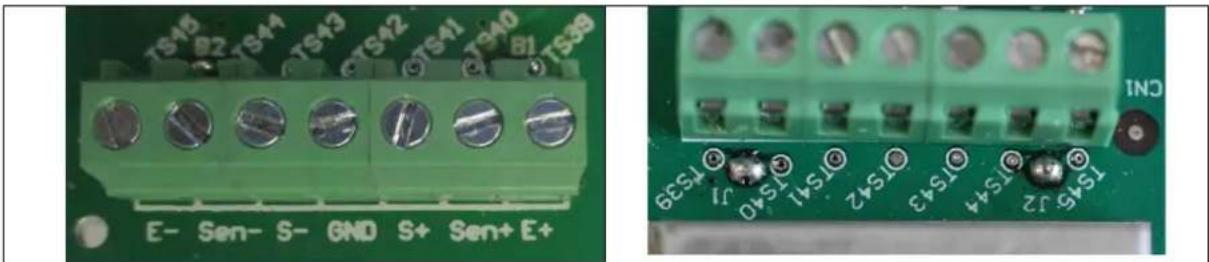

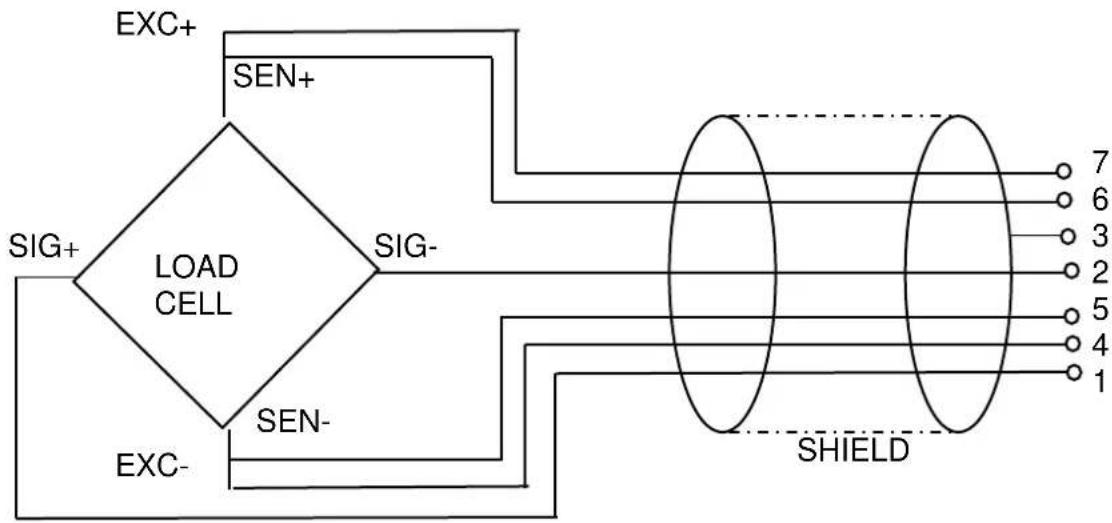

6. Entrée connexion du câble de cellule de charge6 KIB-TM-BA_IA-f-1912

2.1 Vue d’ensemble du clavier

• Mise en marche / arrêt

• Remise à zéro Touche de navigation

• En saisie numérique augmentez les chiffres clignotants

• Feuilleter en avant dans le menu

• Affichage du montant total Touche de navigation

• Sélection des chiffres de gauche à droite

• Totaliser les données de pesée dans la mémoire totalisatrice Touche de navigation

• Sélection des chiffres de droite à gauche

• Rechercher les données de pesée par l’interface

• Commutation poids brut poids net ESC

• Retour au menu/mode de pesée

• Appeler la fonction de pesée d’animaux

• Appeler le pesage de tolérance

2.1.1 Saisie numérique sur les touches de navigation

Appuyer sur , le réglage actuel est affiché. Le premier chiffre clignote et peut alors être modifié. Si le premier chiffre ne doit pas être modifié, appeler , le deuxième chiffre commence à clignoter. A chaque appel de , l’affichage passe au chiffre suivant, après le dernier chiffre l’affichage revient au premier chiffre. Pour modifier le chiffre sélectionné (clignotant), répéter les pressions sur jusqu'à ce que la valeur voulue soit affichée. Ensuite sélectionnez d’autres chiffres sur et changez-les à l’aide de . Finir la saisie avec .8 KIB-TM-BA_IA-f-1912

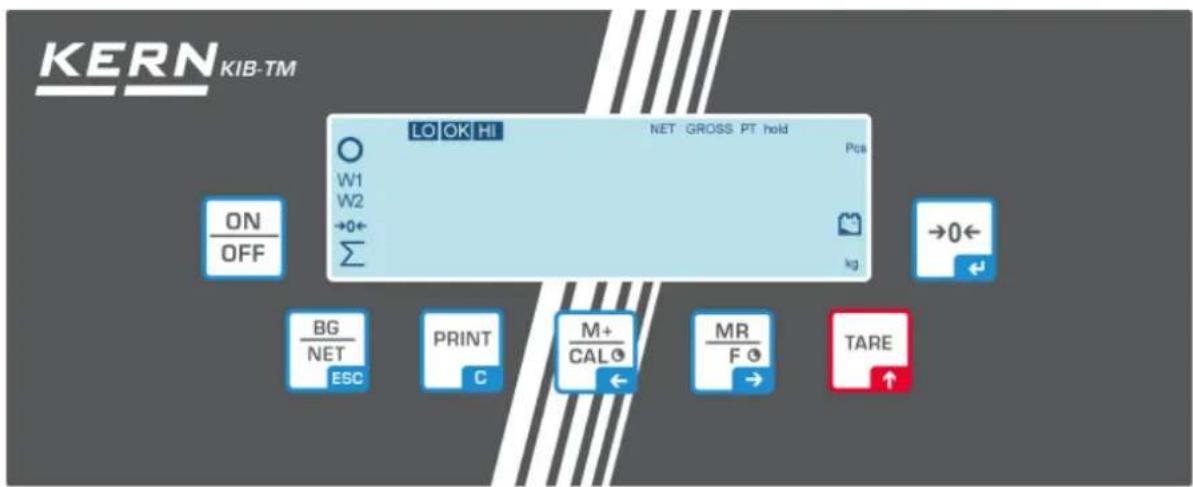

2.2 Vue d’ensemble des affichages

Afficheur Acception W1 Plage de pesée 1 W2 Plage de pesée 2 La capacité de la pile rechargeable sera bientôt épuisée Affichage de la stabilité Affichage du zéro GROSS Poids brut NET Poids net PT Pre-Tare hold Fonction Hold Pcs Comptage de pièces kg Unité de pesée Totalisation

Indicateurs pour pesage avec domaine de toléranceKIB-TM-BA_IA-f-1912 9 3 Indications fondamentales (généralités)

3.1 Application conforme aux prescriptions

L’appareil d’affichage que vous avez acquis combiné à un plateau de balance sert à la détermination de la valeur de pesée des matières à peser. Il est conçu pour être utilisé comme „système de pesée non automatique“, c´à d. que les matières à peser seront posées manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois stabilisée.

3.2 Utilisation inadéquate

Ne pas utiliser l’appareil d’affichage pour des pesées dynamiques. Dans le cas où de petites quantités des matières à peser sont retirées ou ajoutées, le dispositif de “compensation de stabilité“ intégré dans l’appareil d’affichage peut provoquer l´affichage de résultats de pesée erronés. (Exemple: lorsque des liquides dégoulinent lentement d´un récipient posé sur la balance.) Ne pas laisser trop longtemps une charge sur le plateau de pesée. A long terme, cette charge est susceptible d´endommager le système de mesure. Eviter impérativement de cogner le plateau de pesée ou de charger ce dernier au- delà de la charge maximale indiquée (Max.) après déduction éventuelle d´une charge de tare déjà existante. Le plateau de pesée ou l’appareil d’affichage pourrait être endommagé par le pesage. Ne jamais utiliser l’appareil d’affichage dans des endroits où des explosions sont susceptibles de se produire. Le modèle série n´est pas équipé d´une protection contre les explosions. Toute modification constructive de l’appareil d’affichage est interdite. Ceci pourrait provoquer des résultats de pesée erronés, des défauts sur le plan de la technique de sécurité ainsi que la destruction de l’appareil d’affichage. L’appareil d’affichage ne doit être utilisé que selon les consignes indiquées. Les domaines d´utilisation/d´application dérogeant à ces dernières doivent faire l´objet d´une autorisation écrite délivrée par KERN.

La garantie n´est plus valable en cas de

• non-observation des prescriptions figurant dans notre notice d’utilisation

• utilisation outrepassant les applications décrites

• modification ou d´ouverture de l´appareil

• dommages mécaniques et de dommages occasionnés par les produits, les liquides, l’usure naturelle et la fatigue

• mise en place ou d´installation électrique inadéquates

• surcharge du système de mesure10 KIB-TM-BA_IA-f-1912

3.4 Vérification des moyens de contrôle

Les propriétés techniques de mesure de l’appareil d’affichage et du poids de contrôle éventuellement utilisé doivent être contrôlées à intervalles réguliers dans le cadre des contrôles d´assurance qualité. A cette fin, l´utilisateur responsable doit définir un intervalle de temps approprié ainsi que le type et l´étendue de ce contrôle. Des informations concernant la vérification des moyens de contrôle des appareils d’affichage ainsi que les poids de contrôle nécessaires à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibrage accrédité DKD, KERN propose un calibrage rapide et économique pour les poids de calibrage et les appareils d’affichage avec plateau de pesée branché (sur la base du standard national). 4 Indications de sécurité générales

4.1 Observer les indications de la notice d'utilisation

Lisez attentivement la totalité de ce mode d´emploi avant l´installation et la mise en service de la balance, et ce même si vous avez déjà des expériences avec les balances KERN.

4.2 Formation du personnel

L´appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin. 5 Transport et stockage

5.1 Contrôle à la réception de l´appareil

Nous vous prions de contrôler l´emballage dès son arrivée et de vérifier lors du déballage que l´appareil ne présente pas de dommages extérieurs visibles.

5.2 Emballage / réexpédition

Conservez tous les éléments de l’emballage d’origine en vue d’un éventuel transport en retour. L´appareil ne peut être renvoyé que dans l´emballage d´origine. Avant expédition démontez tous les câbles branchés ainsi que toutes les pièces détachées et mobiles. Evtl. remontez les cales de transport prévues. Calez toutes les pièces p. ex. pare-brise en verre, plateau de pesée, bloc d’alimentation etc. contre les déplacements et les dommages.KIB-TM-BA_IA-f-1912 11 6 Déballage et installation

6.1 Lieu d´installation, lieu d´utilisation

Les appareils d’affichage ont été construits de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d´utilisation d´usage. Vous pouvez travailler rapidement et avec précision à condition d´installer votre appareil d’affichage et votre plateau de balance sur un site approprié. Sur le lieu d’implantation observer le suivant:

• Placez l’appareil d’affichage et le plateau de la balance sur une surface stable et plane;

• Eviter d´exposer la balance à une chaleur extrême ainsi qu’une fluctuation de température, par exemple en la plaçant près d´un chauffage, ou de l´exposer directement aux rayons du soleil;

• Protégez l’appareil d’affichage et le plateau de la balance des courants d´air directs pouvant être provoqués par des fenêtres ou des portes ouvertes;

• Eviter les secousses durant la pesée;

• Protégez l’appareil d’affichage et le plateau de la balance d´une humidité atmosphérique trop élevée, des vapeurs et de la poussière;

• N´exposez pas trop longtemps l’appareil d’affichage à une humidité élevée. L´installation d´un appareil froid dans un endroit nettement plus chaud peut provoquer l´apparition d´une couche d´humidité (condensation de l´humidité atmosphérique sur l´appareil) non autorisée. Dans ce cas, laissez l´appareil coupé du secteur s´acclimater à la température ambiante pendant env. 2 heures.

• Evitez les charges statiques des produits à peser, du récipient de pesée. L´apparition de champs électromagnétiques (p. ex. par suite de téléphones portables ou d’appareils de radio), de charges électrostatiques, ainsi que d’alimentation en électricité instable peut provoquer des divergences d´affichage importantes (résultats de pesée erronés). Il faut alors changer de site ou éliminer la source parasite.

Sortez avec précaution l’appareil d’affichage de son emballage, retirez la housse en plastique et l’installer au poste de travail prévu à cet effet. Disposez l’appareil d’affichage de manière à ce qu’il puisse être commandé et vu dans de bonnes conditions.

6.3 Etendue de la livraison / accessoires de série:

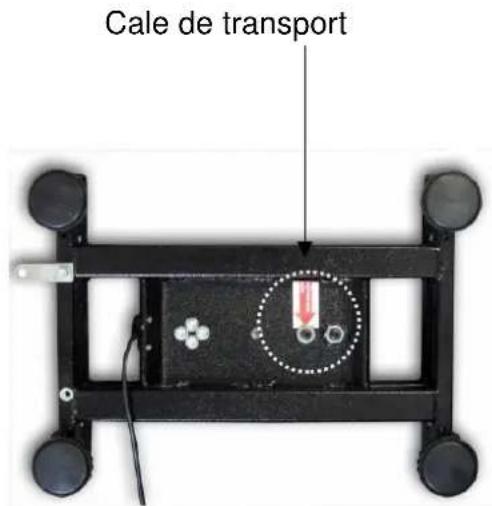

6.4 Sécurité de transport (exemple d’illustration)

Notez s.v.p. si l’afficheur est utilisé en connexion avec une plateforme avec sécurité de transport, cette sécurité de transport doit être desserrée avant l’usage:

6.5 Message d’erreur

Dès que dans l’affichage de la balance apparaît un message d’erreur, la balance ne doit plus être utilisée, p.ex. Err 4

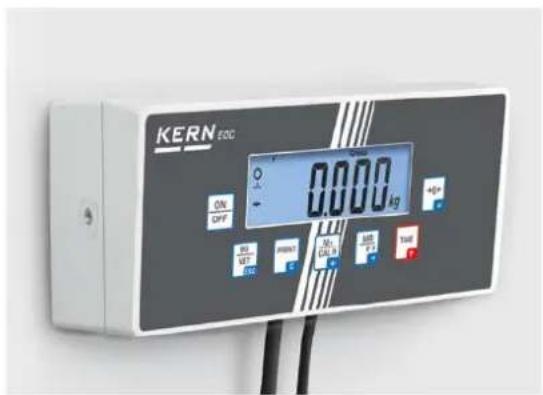

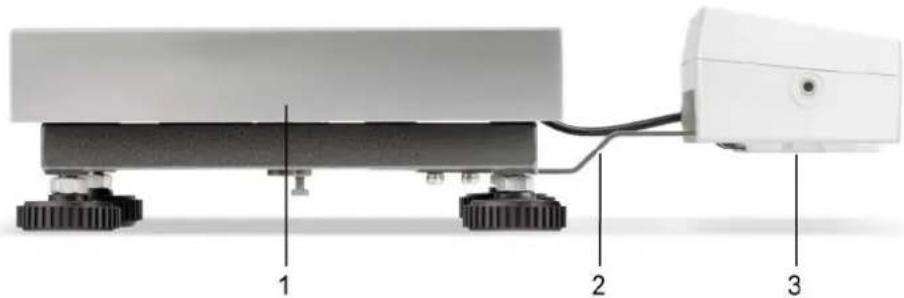

Disposez l’appareil d’affichage de manière à ce qu’il puisse être commandé et vu dans de bonnes conditions. L’afficheur peut être positionné de plusieurs façons, p.ex. autonome ou monté à la paroi (en option).

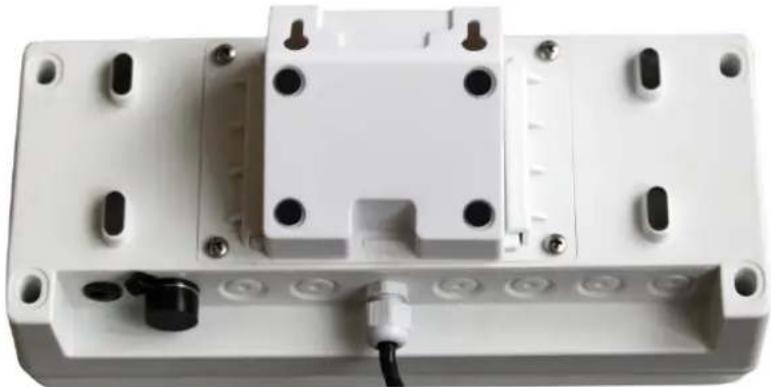

à la paroi (en option) autonome

Cale de transportKIB-TM-BA_IA-f-1912 13 Usage avec pied de table/support mural

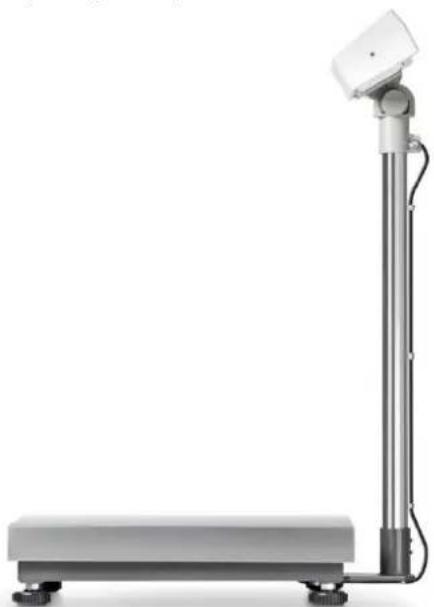

Usage avec statif EOC-A05 (en option): Pour surélever la visualisation l’appareil d’affichage peut être monté sur un statif disponible en option. Usage avec tôle de montage EOC-A03 (en option):

6.7 Branchement secteur

Sélectionner une fiche secteur spécifique au pays et l'enficher dans le bloc d'alimentation. Vérifiez si l’alimentation en tension de la balance est correctement réglée. La balance ne peut être branchée au réseau électrique uniquement si les données au niveau de la balance (auto- collant) et la tension du réseau électrique courant local sont identiques. N’utiliser que des bloc d'alimentation de courant KERN d’origine. L´utilisation d´autres marques n´est possible qu´avec l´autorisation de KERN.

Important: Contrôler avant la mise en service l'absence de dommages sur le câble d'alimentation. Veiller à ce que la boîte d'alimentation n'entre pas en contact avec des liquides. Le connecteur au réseau doit être bien accessible à tout moment.

6.8 Fonctionnement sur pile rechargeable (en option)

Avant sa première utilisation, la pile rechargeable devrait être chargée au moins pendant 12 heures à l’aide de l’adaptateur. Si apparaît clignotant dans l’affichage du poids, la capacité de la pile rechargeable est en train de toucher à sa fin. La pile rechargeable est à charger exclusivement par le bloc secteur faisant partie des fournitures.KIB-TM-BA_IA-f-1912 15

Etant donné que la valeur d´accélération de la pesanteur varie d´un lieu à l´autre sur la terre, il est nécessaire d´adapter chaque appareil d’affichage avec plateau de pesée branché – conformément au principe physique fondamental de pesée – à l´accélération de la pesanteur du lieu d´installation (uniquement si le système de pesée n´a pas déjà été ajusté au lieu d´installation en usine). Ce processus d´ajustage doit être effectué à chaque première mise en service et après chaque changement de lieu d´installation et à fluctuations de la température d’environs. Pour obtenir des valeurs de mesure précises, il est recommandé en supplément d´ajuster aussi périodiquement l’appareil d’affichage en fonctionnement de pesée.

• Mettre en place le poids d'ajustage nécessaire. Le poids d’ajustage à utiliser dépend de la capacité du système de pesée. Réaliser l’ajustage le plus près possible de la charge maximale du système de pesée. Vous trouverez de plus amples informations sur les poids de contrôle sur le site internet: http://www.kern-sohn.com.

• Veillez à avoir des conditions environnementales stables. Un temps de préchauffage est nécessaire pour la stabilisation.

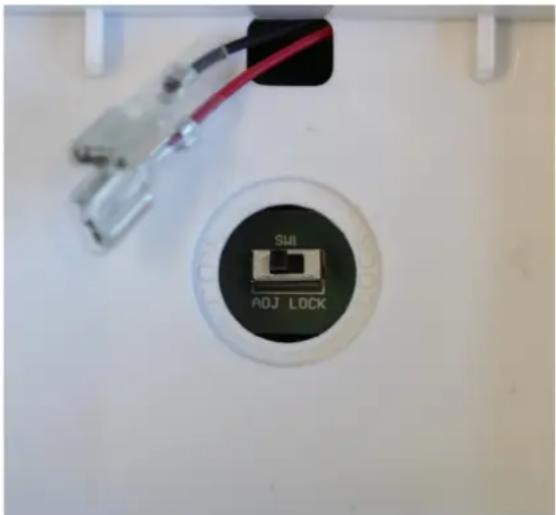

Commutateur de réglage: Le commutateur de réglage se trouve dans le compartiment de batterie (voir fig.)

Commutateur de réglage en « ADJ » : Tous les éléments du menu sont disponibles Commutateur de réglage en « LOCK » :

• Certains éléments du menu sont verrouillées (voir chap. « Aperçu du menu »). Pour rendre possible l'accès à ces éléments de menu, réglez le commutateur en « ADJ »16 KIB-TM-BA_IA-f-1912

Appel du menu: Mettre en marche l’appareil et pendant le test automatique tenir enfoncé. „Pn„ est affiché. Appuyer successivement sur , , le premier bloc de menu „PO CHK“ est affiché. Appuyer plusieurs fois sur jusqu’à ce que „P3 CAL“ est affiché. Confirmer sur . „CoUnt“ est affiché.

Appuyer plusieurs fois sur jusqu’à ce que „CAL“ est affiché.

Valider sur , le réglage actuel est affiché. Confirmer sur , sélectionner le réglage désiré sur noLin = ajustage LineAr = linéarisation, voir chap. 6.10 KIB-TM-BA_IA-f-1912 17 Effectuer l’ajustage Confirmer le réglage de menu „noLin“ sur . Observer qu’aucun objet ne se trouve sur le plateau de pesage.

Attendez l’affichage de la stabilité puis appuyez sur la touche . Le poids d’ajustage actuellement établi est affiché. Soit utiliser le poids d’ajustage affiché soit changer à l’aide des touches de navigation (voir chap.

2.1.1), la position active clignote.

(exemple) Valider la valeur du poids d’ajustage avec

Déposez avec précaution le poids de ajustage au centre du plateau de pesage. Attendez l’affichage de la stabilité puis appuyez sur la touche . „PASS“ est brièvement affiché, suivi par la valeur pondérale du poids d’ajustage posé.

Retirez le poids de contrôle, la balance revient automatiquement en mode de pesage. En cas d’erreur d’ajustage ou d’une valeur d’ajustage erronée, un message d’erreur est affiché et il faut alors recommencer le processus d’ajustage.

La linéarité indique le plus grand écart possible pour l’affichage du poids sur une balance par rapport à la valeur du poids de contrôle respectif tant en valeurs positives que négatives sur toute l’étendue de pesage. Si un écart de linéarité est constaté lors d’une vérification des moyens de contrôle, celui-ci peut être amélioré par une linéarisation.

• Dans des balances avec une résolution de > 15 000 pas de division, une linéarisation est recommandée.

• Seul un professionnel chevronné ayant des connaissances approfondies dans le maniement de balances est habilité à réaliser la linéarisation.

• Les poids de contrôle à utiliser doivent être adaptées aux spécifications de la balance, voir chap. „vérification des moyens de contrôle“.

• Veillez à avoir des conditions environnementales stables. Un temps de préchauffage est nécessaire pour la stabilisation.

• Après linéarisation il faut exécuter un calibrage, voir chap. 3.4 „Vérification des moyens de contrôle“.18 KIB-TM-BA_IA-f-1912 Exécution : Appeler le point de menu P3 CALCalLiner, voir chap.

Confirmer sur , la demande du mot de passe „Pn“ est affiché. Appeler successivement , , . Aucun objet ne doit se trouver sur le plateau de pesage. Attendez l’affichage de la stabilité puis appuyez sur la touche . Lorsque „Ld 1“ est affiché posez le premier poids d’ajustage (1/3 max) avec précaution au centre du plateau de pesée. Attendez l’affichage de la stabilité puis appuyez sur la touche . Lorsque „Ld 2“ est affiché posez le deuxième poids d’ajustage (2/3 max) avec précaution au centre du plateau de pesée. Attendez l’affichage de la stabilité puis appuyez sur la touche . Lorsque „Ld 3“ est affiché, posez le troisième poids d’ajustage (max) avec précaution au centre du plateau de pesée. Attendez l’affichage de la stabilité puis appuyez sur la touche . „PASS“ est brièvement affiché, suivi par la valeur pondérale du poids d’ajustage posé.

Retirez le poids de contrôle, la balance revient automatiquement en mode de pesage. En cas d’erreur d’ajustage ou d’une valeur d’ajustage erronée, un message d’erreur est affiché et il faut alors recommencer le processus d’ajustage.KIB-TM-BA_IA-f-1912 19 7 Fonctionnement

Appeler , l'appareil effectue un contrôle automatique. Dès que l’affichage du poids apparaît l’appareil est prêt à peser.

7.2 Mettre à l’arrêt

Appeler longtemps, l’affichage s’éteint.

La calage à zéro permet de corriger l’influence de petits encrassements sur le plateau de la balance. L’appareil dispose d’une fonction automatique de remise à zéro automatique, le cas échéant l’appareil peut cependant être remis à zéro de la façon suivante. Délester le système de pesée Appuyez sur jusqu’à ce qu’apparaissent l’affichage zéro et l’indicateur .

Mettre en place le produit pesé. Attendre l’affichage de stabilité . Relever le résultat de la pesée.

Avertissement surcharge Eviter impérativement de charger l’appareil au-delà de la charge maximale indiquée (Max.) après déduction éventuelle d´une charge de tare déjà existante. L’appareil pourrait être endommagé. Le dépassement de la charge maximale est affiché par et un signal acoustique retentit. Délester le système de pesée ou réduire la précontrainte.20 KIB-TM-BA_IA-f-1912

7.5 Commutation de l’unité de pesée

Activer les unités de pesée : Appeler le point de menu P5 Unt, voir chap. 8 Appuyer sur , la première unité de pesage avec le réglage actuel est affichée. Sur activer [on] / désactiver [off] l’unité de pesage affichée.

Confirmer sur . L’unité suivante avec le réglage actuel est affiché. Sur activer [on] / désactiver [off] l’unité de pesage affichée. Confirmer sur . Répéter le processus pour chaque unité de pesage. Remarque: „tj“ et „Hj“ ne se peuvent pas activer au même temps, seulement „ou - ou bien“. De retour en mode de pesée appeler plusieurs fois.

Commutation de l’unité de pesée: Tenir enfoncé , l’affichage change dans les unités de pesage activées avant (p.ex. kg lb) KIB-TM-BA_IA-f-1912 21

Déposer le récipient de pesée. Après contrôle de la stabilité, appuyez sur la touche . L’affichage du zéro et l’indicateur NET apparaissent.

Ceci indique que l’enregistrement interne du poids du récipient a eu lieu. Peser les matières à peser, le poids net est affiché. Une fois le contenant de tare enlevé, le poids total apparaît en affichage négatif. Le tarage peut être répété à volonté, par exemple pour peser plusieurs composants en un mélange (par tâtonnements). La limite est atteinte lorsque la plage de tarage (voir plaque de caractéristiques) est sollicitée. La touche permet de passer du poids brut au poids net et vice versa. Pour effacer la valeur de la tare, déchargez le plateau de pesée et appuyez sur

Existe la possibilité de saisir la valeur de prétarage au préalable. Aucun objet ne doit se trouver sur le plateau de pesage. Appuyer sur et tenir enfoncé, 0.0 est affiché, la décade gauche clignote

Saisir la valeur de prétarage sur les touches fléchées et confirmer sur . La valeur de prétarage est affichée en valeur négative.22 KIB-TM-BA_IA-f-1912

7.7 Pesée avec gamme de tolérance

En pesant dans la plage de tolérance vous pouvez définir une valeur-seuil supérieure et inférieure afin de vous assurer que les matières pesées se trouvent exactement entre les seuils de tolérance établis. Pour les contrôles de tolérances tels que dosage, portionnement ou triage, l’appareil signale le dépassement des seuils supérieur et inférieur par le repère de tolérance et acoustique. Signal sonore: Le signal acoustique dépend du réglage sur le bloc du menu „BEEP“. En option:

• no Le signal acoustique est à l’arrêt

• ok Un signal acoustique retentit si le produit pesé est dans la plage de tolérance

• ng Un signal acoustique retentit si le produit pesé est en dehors de la plage de tolérance

Signal visuel: Les indicateurs indiquent si le produit pesé se trouve bien entre les deux valeurs seuil extrêmes.

Quantité ciblée / poids ciblé en deçà du seuil de tolérance inférieur Quantité ciblée / poids ciblé dans la plage de tolérance Quantité ciblée / poids ciblé au-delà du seuil de tolérance supérieur

Les contrôles de tolérance se peuvent régler en appelant le bloc de menu „P0 CHK“ (voir chap. 8), ou plus vite par la combinaison des touches +KIB-TM-BA_IA-f-1912 23

7.7.1 Contrôle de la tolérance par rapport au poids ciblé

Réglages En mode de pesée appeler au même temps et .

Appeler , sur l’affichage apparaît la valeur seuil inférieure Appuyer sur , le réglage actuel est affiché. Saisissez sur les touches de navigation (voir au chap. 2.1.1) la valeur seuil inférieure p. ex. 1.000 kg, la décade respectivement active clignote. Confirmez la saisie sur . Répétez l’appel de jusqu’à ce que s’affiche. Appuyez sur , la valeur seuil supérieure actuellement réglée s’affiche. Saisissez sur les touches de navigation (voir au chap. 2.1.1) la valeur seuil supérieure p. ex. 1 100 kg, la décade respectivement active clignote. Confirmez la saisie sur . Répétez l’appel de jusqu’à ce que s’affiche.24 KIB-TM-BA_IA-f-1912 Appuyez sur , le réglage actuel du signal sonore est affiché. Sur sélectionner le réglage voulu (no, ok, ng, voir chap. 8). Confirmez la saisie sur . Appeler , le système de pesée se trouve en mode de pesée de tolérance. À partir de là, le dispositif juge si le produit pesé est bien situé dans le domaine des deux seuils de tolérance.

Pesée avec gamme de tolérance Tarer en utilisant un récipient de pesage. Déposez les matières à peser, le contrôle des tolérances est lancé. Les voyants de signalisation indiquent si le produit pesé se trouve bien entre les deux valeurs seuil extrêmes. L’objet à peser est en dessous de la tolérance préétablie L’objet à peser est à l’intérieur de la tolérance préétablie L’objet à peser est au- dessus de la tolérance préétablie L’indicateur est affiché L’indicateur est affiché L’indicateur est affiché

• Le contrôle de la tolérance n’est pas activé lorsque le poids se trouve en dessous de 20d.

• Saisissez pour effacer les valeurs limites la valeur „00.000 kg“.KIB-TM-BA_IA-f-1912 25

7.7.2 Contrôle de tolérance sur quantité de pièces ciblée

Réglages En mode de pesée appeler au même temps et .

Appeler de façon répétée jusqu’à ce que l’affichage apparaît pour la saisie de la valeur seuil inférieure . Appuyer sur , le réglage actuel est affiché. Saisissez sur les touches de navigation (voir au chap. 2.1.1) la valeur seuil inférieure p. ex. 75 pièces, la décade respectivement active clignote. Confirmez la saisie sur . Répétez l’appel de jusqu’à ce que s’affiche. Appuyez sur , la valeur seuil supérieure actuellement réglée s’affiche. Saisissez sur les touches de navigation (voir au chap. 2.1.1) la valeur seuil supérieure p. ex. 100 pièces, la décade respectivement active clignote. Confirmez la saisie sur . Répétez l’appel de jusqu’à ce que s’affiche.26 KIB-TM-BA_IA-f-1912 Appuyez sur , le réglage actuel du signal sonore est affiché. Sur sélectionner le réglage voulu (no, ok, ng, voir chap. 8). Confirmez la saisie sur . Appeler , le système de pesée se trouve en mode de pesée de tolérance. À partir de là, le dispositif juge si le produit pesé est bien situé dans le domaine des deux seuils de tolérance.

Pesée avec gamme de tolérance Définir le poids unitaire, voir chap. 7.10. Tarer en utilisant un récipient de pesage. Déposez les matières à peser, le contrôle des tolérances est lancé. Les voyants de signalisation indiquent si le produit pesé se trouve bien entre les deux valeurs seuil extrêmes. L’objet à peser est en dessous de la tolérance préétablie L’objet à peser est à l’intérieur de la tolérance préétablie L’objet à peser est au- dessus de la tolérance préétablie L’indicateur est affiché L’indicateur est affiché L’indicateur est affiché

• Le contrôle de la tolérance n’est pas activé lorsque le poids se trouve en dessous de 20d.

• Saisissez pour effacer les valeurs limites la valeur „00000 PCS“.KIB-TM-BA_IA-f-1912 27

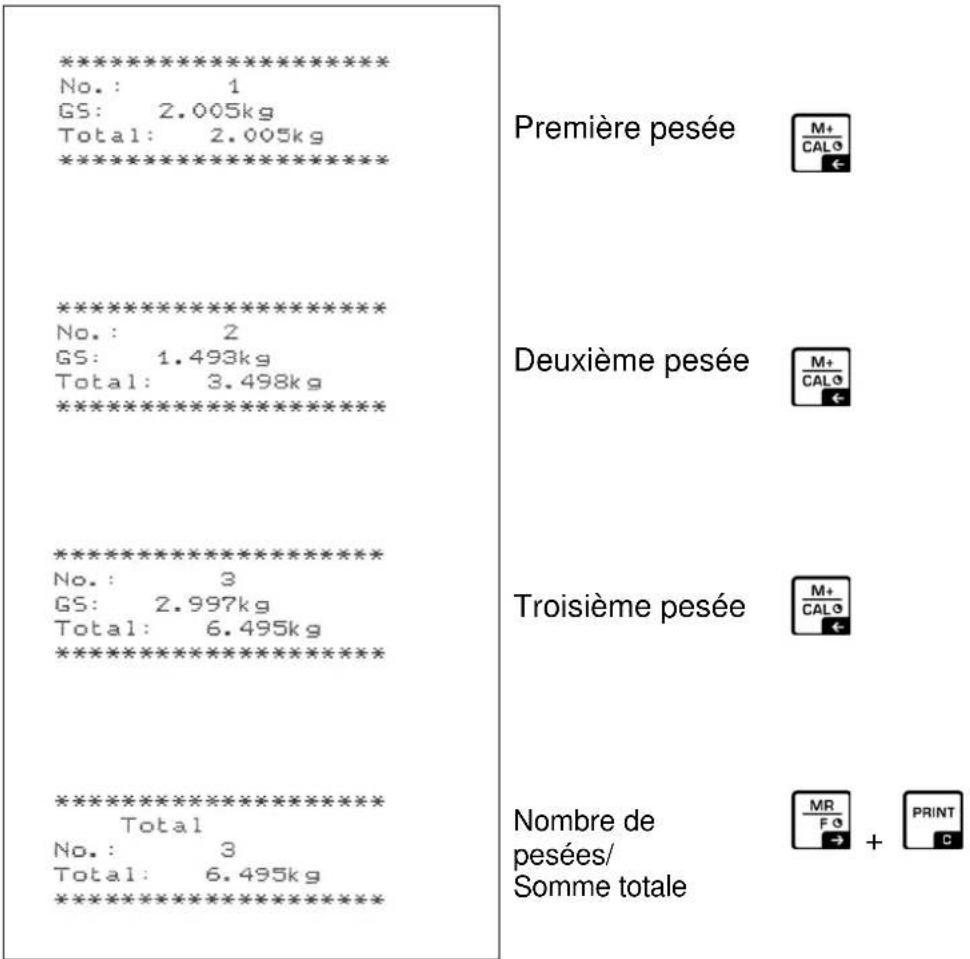

7.8 Totalisation manuelle

Par cette fonction sont additionnées les valeurs de pesées individuelles par appel de dans la mémoire totalisatrice et éditées sur une imprimante raccordée en option.

• La fonction de totalisation n’est pas activée lorsque le poids se trouve en dessous de 20d.

Totalisation: Posez les objets à peser A sur la balance. Attendez jusqu’à ce qu’apparaisse l’affichage de la stabilité , puis appuyez sur la touche . La valeur pondérale est mémorisée et éditée sur une imprimante en option. Retirez l’objet à peser. Les autres objets à peser ne peuvent être additionnés, qu’une fois que l’affiche ≤ zéro. Posez les objets à peser B sur la balance. Attendez jusqu’à ce qu’apparaisse l’affichage de la stabilité, puis appuyez sur la touche . La valeur pondérale est sommée dans la mémoire totalisatrice et le cas échéant éditée. Le nombre de pesées, le poids total et le poids actuellement posé sont affichés l’un après l’autre. Le cas échéant ajoutez pour la totalisation d’autres objets à peser comme décrit précédemment. Tenez compte du fait, que le système de pesée doit être déchargé entre les différentes pesées. Ce procédé peut être répété 99 fois ou tant de fois jusqu’à ce que la capacité du système de pesée soit épuisée. Afficher et éditer la somme „Total“: Appuyer sur , le nombre de pesées suivi du poids total s’affiche pendant 2 sec. Pour l‘édition appeler pendant cet affichage.28 KIB-TM-BA_IA-f-1912 Effacer les données de pesée: Appuyer sur et au même temps Toutes les données dans la mémoire de totalisation sont effacées.

Nombre de pesées/ Somme totale

Autres protocôles de dessin voir chap. 0KIB-TM-BA_IA-f-1912 29

7.9 Totalisation automatique

Par cette fonction sont automatiquement additionnées les valeurs de pesées individuelles sans appel de dans la mémoire totalisatrice lors du délestage de la balance et éditées sur une imprimante raccordée en option.

• Réglages du menu: „P2 COM „MODE“ „AUTO““, voir chap. 8 L’indicateur est affiché.

Totalisation: Posez les objets à peser A sur la balance. Un signale acoustique retentit à la fin du contrôle de la stabilité. La valeur pondérale est ajoutée à la mémoire de somme et imprimée. Retirez l’objet à peser. Les autres objets à peser ne peuvent être additionnés, qu’une fois que l’affiche ≤ zéro. Posez les objets à peser B sur la balance. Un signale acoustique retentit à la fin du contrôle de la stabilité. La valeur de pesage est sommée dans la mémoire totalisatrice et le cas échéant éditée. Le nombre de pesées, suivi par le poids actuellement posé sont affichés l’un après l’autre. Le cas échéant ajoutez pour la totalisation d’autres objets à peser comme décrit précédemment. Tenez compte du fait, que le système de pesée doit être déchargé entre les différentes pesées. Ce procédé peut être répété 99 fois ou tant de fois jusqu’à ce que la capacité du système de pesée soit épuisée.

Affichage et effacement des données de pesée, ainsi que du protocole modèle voir chap. 7.830 KIB-TM-BA_IA-f-1912

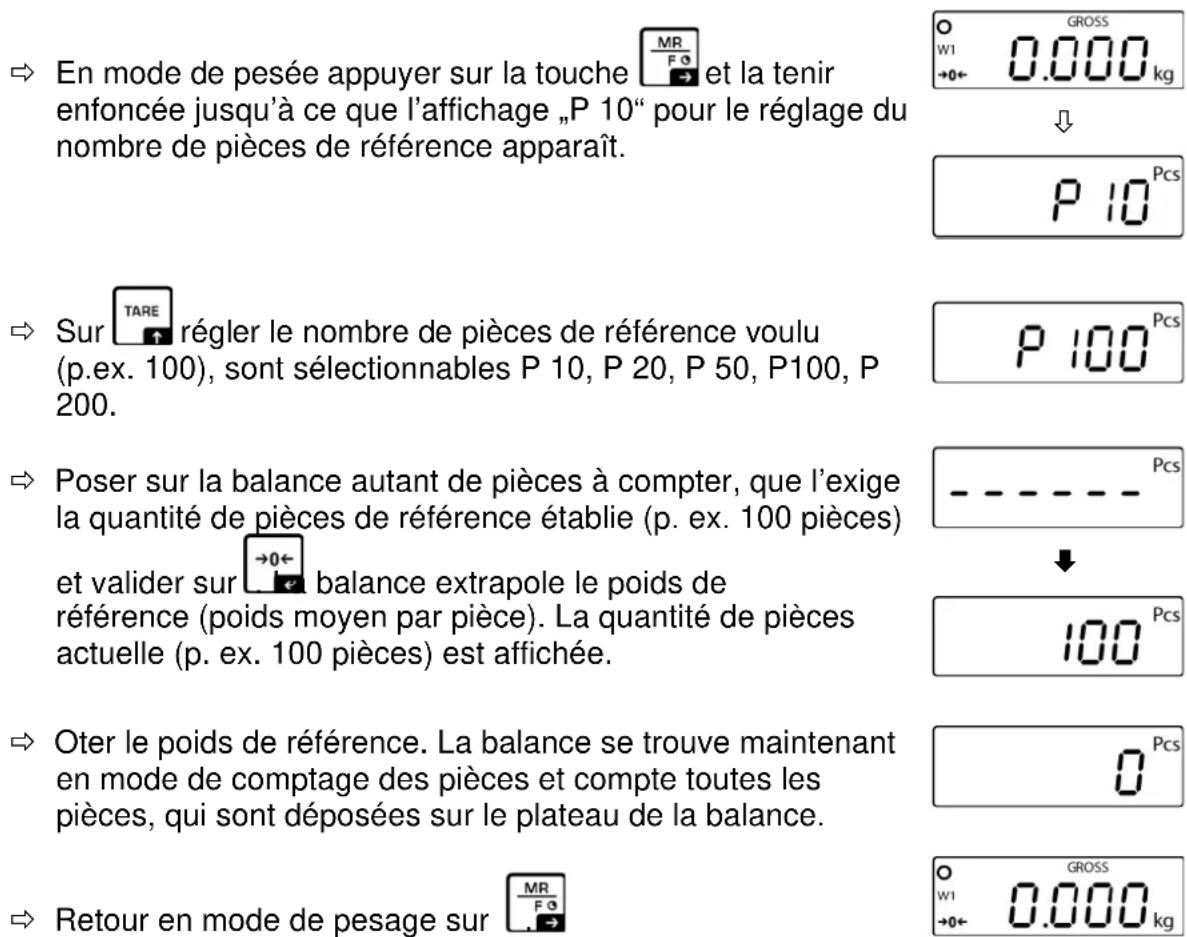

7.10 Comptage de pièces

La balance, avant de pouvoir compter les pièces, doit connaître le poids unitaire moyen ce qu’il est convenu d’appeler la référence. A cet effet il faut mettre en chantier une certaine quantité des pièces à compter. La balance détermine le poids total et le divise par le nombre de pièces ce qu’il est convenu d’appeler la quantité de référence. C’est sur la base du poids moyen de la pièce qu’est ensuite réalisé le comptage. La règle ici est la suivante: Plus grande est la quantité de pièces de référence, plus grande est ici la précision de comptage. En mode de pesée appuyer sur la touche et la tenir enfoncée jusqu’à ce que l’affichage „P 10“ pour le réglage du nombre de pièces de référence apparaît.

Sur régler le nombre de pièces de référence voulu (p.ex. 100), sont sélectionnables P 10, P 20, P 50, P100, P

Poser sur la balance autant de pièces à compter, que l’exige la quantité de pièces de référence établie (p. ex. 100 pièces) et valider sur . La balance extrapole le poids de référence (poids moyen par pièce). La quantité de pièces actuelle (p. ex. 100 pièces) est affichée.

Oter le poids de référence. La balance se trouve maintenant en mode de comptage des pièces et compte toutes les pièces, qui sont déposées sur le plateau de la balance. Retour en mode de pesage sur .KIB-TM-BA_IA-f-1912 31

7.11 Pesée à pourcentage

Le mode pesée à pourcentage permet l’affichage du poids en pourcent, rapporté à

poids de référence. En mode de pesée appuyer sur (env. 3 sec.) jusqu’à ce que „rEF 10%„ est affiché. Régler la valeur de pourcentage qui doit servir comme référence, sur (sélectionnable rEF 10, rEF 20, rEF 50, rEF 100, rEF 200, rEF 500). Poser l’échantillon qui corresponde à la valeur de pourcentage réglée sur le plateau de pesée et appuyer sur . „-------%“ est brièvement affiché. La valeur du pourcentage de l’échantillon est affichée.

Oter le poids de référence L’affichage retourne en „0.0 %“ Déposer la pièce d'essai Sur l’affichage apparaît le pourcentage de la pièce d’essai par rapport au poids de référence.

Retour en mode de pesage par autre appel de la touche .32 KIB-TM-BA_IA-f-1912

7.12 Pesée d'animaux

La fonction pesée d’animaux se prête à la pesée d’objets à peser remuants. Le système de pesée forme de plusieurs valeurs pondérales une valeur moyenne stable et l’affiche. Le programme de pesée d’animaux peut être activé en appelant le bloc de menu „P4 OTH“ „ANM“ „ON“ (voir chap. 8) ou plus vite à l’aide de la combinaison de touches:

Si la fonction pesage d’animaux est active, l’indicateur HOLD est affiché.

Porter le produit à peser sur le système de pesée et attendre jusqu’à ce qu’il se soit stabilisé. Appuyer sur et au même temps, un signal acoustique retentit, c.à d. la fonction de pesée d’animaux est activée. La valeur pondérale étant réactualisée en permanence, il est possible d’ajouter ou de retirer des objets à peser pendant l’extrapolation de la moyenne. Pour désactiver la fonction de pesée d’animaux, appeler et au même temps.KIB-TM-BA_IA-f-1912 33

7.13 Verrouillage du clavier

Dans le point de menu „P4 OTH“ „LOCK“ (voir chap. 8) le blocage du clavier peut être activé/désactivé. Le clavier sera bloqué avec fonction activée, si après 10 minutes aucune touche n’a été appelée. En appuyant sur la touche, „K-LCK“ est affiché.

Afin de supprimer le blocage, tenir enfoncées , et au même temps (2 s) jusqu’à ce que „U LCK“ soit affiché.

7.14 Eclairage du fond de l’écran d’affichage

Tenir enfoncé (3s) jusqu’à e que „setbl“ soit affiché. Appuyer de nouveau sur , le réglage actuel est affiché. Sélectionner le réglage voulu sur . Mémoriser sur ou rejeter sur la saisie. Retour en mode de pesage sur . bl on Eclairage d'arrière-plan toujours activé bl off Eclairage d’arrière-plan désactivé bl Auto Eclairage automatique du fond de l’écran uniquement en cas de chargement de la plaque de pesée ou suite à l'actionnement d'une touche34 KIB-TM-BA_IA-f-1912

7.15 Fonction de coupure automatique „AUTO OFF“

L’appareil est automatiquement mis à l’arrêt dans le temps préréglé, si l’appareil d’affichage ou le pont bascule ne sont pas opérés. Tenir enfoncé (3s) jusqu’à e que „setbl“ soit affiché. Sur appeler la fonction AUTO OFF Appuyer sur , le réglage actuel est affiché. Sélectionner le réglage voulu sur . Of 0 Désactivation de la fonction of 3 Le système de pesée est mis à l’arrêt après 3 minutes of 5 Le système de pesée est mis à l’arrêt après 5 minutes of 15 Le système de pesée est mis à l’arrêt après 15 minutes of 30 Le système de pesée est mis à l’arrêt après 30 minutes Mémoriser sur ou rejeter sur la saisie. Retour en mode de pesage sur .KIB-TM-BA_IA-f-1912 35

7.16 Régler la date et l’heure

Dans le point de menu „P8 ind“ „dAtE“ ou „tIME“ (voir chap. 8) la date et l'heure peuvent être mises comme suit: Réglage de la date: Choisir le point de menu „dAtE“ Confirmer sur , la date saisie comme dernière est affichée. La première décade clignote (exemple) Saisir la date actuelle et confirmer sur à l'aide des touches de navigation, comme décrit sous chap. 2.1.1. La date actuelle est affichée dans le mode standby. Réglage de l’heure: Choisir le point de menu „tiME“ Confirmer sur , la dernière heure réglée est affichée. La première position clignote (exemple) Saisir la heure actuelle et confirmer sur à l'aide des touches de navigation, comme décrit sous chap. 2.1.1. L'heure est alors affichée en mode standby.

Les lettres sont rangées dans la séquence suivante:

8.1 Navigation dans le menu :

Appel du menu Mettre en marche l’appareil et pendant le test automatique tenir enfoncé .

Appuyer successivement sur , , , le premier bloc de menu „PO CHK“ est affiché.

Depuis le mode de pesée : Appuyez et maintenez appuyée la touche jusqu'à l'apparition de l'indication Pn. Ensuite, saisissez le mot de passe (voir ci-dessus) Sélectionner le bloc de menu Sur peuvent être appelés successivement les différents points de menu. Appel du réglage Validez sur le point de menu sélectionné. Le réglage actuel est affiché. Changer les réglages Les touches de navigation, (voir chap. 2.1.1) permettent de commuter vers les réglages disponibles. Valider le réglage / quitter le menu Soit mémoriser sur soit rejeter sur . Retour en mode de pesage Pour sortir du menu enfoncer plusieurs fois la touche .KIB-TM-BA_IA-f-1912 37

8.2 Aperçu des menus:

Bloc de menu Menu princ. Point de menu Menu subsidiaire Réglages disponibles / Explication PO CHK Pesée avec gamme de tolérance, voir chap. 7.7 nEt H Valeur seuil supérieure „contrôle de tolérance pesée“, saisie voir chap. 7.7.1 nEt L Valeur seuil inférieure „contrôle de tolérance pesée“, saisie voir chap. 7.7.1 PCS H Valeur seuil supérieure „contrôle de tolérance comptage“, saisie voir chap. 7.7.2 PCS L Valeur seuil inférieure „contrôle de tolérance comptage“, saisie voir chap. 7.7.2 BEEP no Signal acoustique à l’arrêt en pesant avec gamme de tolérance

Un signal acoustique retentit si le produit pesé est dans la plage de tolérance

Un signal acoustique retentit si le produit pesé est en dehors de la plage de tolérance rELAY on Relais voyant de signalisation oFF P1 rEF

Réglages du point zéro A2n0 Correction automatique du zéro (Autozero) en cas de modification de l’affichage, digits sélectionnables (0, 0.5d, 1d, 2d, 4d) 0AUto Plage de remise à zéro Plage de charge, dans laquelle l’affichage est remis à zéro après mise en marche de la balance. sélectionnable 0, 2, 5, 10, 20, 50, 100 % 0rAGE Gamme de remise à zéro Plage de charge, dans laquelle l’affichage est remis à zéro après appel de . sélectionnable 0, 2, 4, 10, 20*, 50, 100%. 0tArE Tarage automatique „on / off“, gamme de tarage réglable dans le point de menu „0Auto“.38 KIB-TM-BA_IA-f-1912 P2 COM Paramètre d’interface MODE CONT S0 off Edition continue des données sélectionnable „envoyant 0“, oui / non S0 on ST1 Une émission lors d’une valeur stable de pesée STC Emission permanente de valeurs stables de pesée PR1

• Edition après appel de

• Condition préalable pour mémoire alibi PR2 Totalisation automatique, voir chap. 7.8. Après appel de la valeur pondérale est mémorisée dans la mémoire totalisatrice et éditée.

AUTO* Totalisation automatique, voir au chap. 7.9 Par cette fonction sont automatiquement additionnées et éditées les valeurs de pesées individuelles lors du délestage de la balance. ASK Commandes à distance wirel Non documenté BAUD Le taux de bauds peut être sélectionné à 600, 1200, 2400, 4800, 9600* bauds

7E1 7 bits, parité paire 7o1 7 bits, parité impaire 8n1* 8 bits, pas de parité PTYPE tPUP* Réglage standard de l’imprimante LP50 Non documenté KCP KERN Communications Protocol LAb LAb x Format d’émission de données, voir tableau suivant 1 Prt Prt x LAnG eng* Réglage standard Anglais chn Non documenté P3 CAL

Données de configuration voir au chap.

COUNT Affichage définition interne DECI Position du point décimal DUAL Régler type de balance, capacité (maxi) et lisibilité (d) off Balance à une gamme de mesure R1 inc Lisibilité R1 cap Capacité

Balance à deux gammes R1 inc Lisibilité 1. gamme de pesée R1 cap Capacité 1. gamme de pesée

R2 inc Lisibilité 2. gamme de pesée R2 cap Capacité 2. gamme de pesée CAL noLin Ajustage, voir chap. 6.9.2 Liner Linéarisation, voir chap. 6.10.2 GrA Constante de gravitation au lieu d’implantation GrB Constante de gravitation au lieu de fabricationKIB-TM-BA_IA-f-1912 39 P4 OTH LOCK

Blocage du clavier en marche, voir chap.

off* Blocage du clavier à l’arrêt ANM

Pesée des animaux en marche, voir chap. 7.12 off* Pesée des animaux à l’arrêt SCr

Horloge comme économiseur d'écran actif off* horloge comme économiseur d'écran inactif P5 Unt

Commuter l’unité de pesée,

Réglage à l’usine Remettre balance au réglage d’usine à l’aide de . P8 ind dAtE Réglage de la date: Format: TTMMJJ tIME Réglage de l’heure: Format: HHMMSS ALibi Mémoire alibi dAtA Nombre d'enregistrements sauvegardés rdAtA Lecture de la valeur de l'enregistrement ErASE Supprimer toutes les données : ExPT Exporter les données (clé USB) PrEt Saisir la valeur prétare40 KIB-TM-BA_IA-f-1912 P9 Prt

7o1 7 Bit, odd Parity, 1 octet d'arrêt 7E1 7 Bit, equal Parity, 1 octet d'arrêt 8n1 8 Bit, no Parity, 1 octet d'arrêt

Saisie d'essai o_tSt

Masque du sous-réseau MASK_2

remote Port (port pour communication entre PC et KIB-TM SSid_1

SSID (nom du réseau WLAN) SSid_2 PSW_1

Mot de passe du réseau WLAN PSW_2

Les réglages d’usine sont caractérisés par *.

Fonction bloquée lorsque le commutateur est réglé s ur « balance apte pour vérification » (commutateur de réglage en position « LOCK »)KIB-TM-BA_IA-f-1912 41

Tab. 1.: Protocoles modèle

• Réglage de menu P2 Com Mode PR2

• Emission de données après avoir appuyé sur

GS Poids brut NT Poids net TW Poids tare NO Nombre de pesées Total Somme de toutes les pesées individuelles42 KIB-TM-BA_IA-f-1912 9 Maintenance, entretien, élimination

• Avant le nettoyage, coupez l´appareil de la tension de service.

• Ne pas utiliser de produits de nettoyage agressifs (dissolvants ou pareil).

9.2 Maintenance, entretien

L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l´autorisation de KERN. Avant d´ouvrir l´appareil, couper ce dernier du secteur.

L´élimination de l´emballage et de l´appareil doit être effectuée par l´utilisateur selon le droit national ou régional en vigueur au lieu d´utilisation.KIB-TM-BA_IA-f-1912 43

9.4 Messages d’erreur

Message d’erreur Description

Surcharge si le poids dépasse la capacité de +9d

Le poids est trop bas (moins que -20 d)

Gamme de mise à zéro dépassée en allumant la balance. Plage de remise à zéro dépassée à la mise en route de la balance ou en appuyant sur .

Prise de vérification mal connectée Est affiché, à la remise à zéro de la balance sur , sans charge

Lors du comptage de pièces et pesée de pourcentage: Valeur pondérale < Zéro

Lors de la totalisation: Nombre total de pesée supérieur à 999

Lors de la totalisation: Poids total supérieur à 999999

Plage de touches bloquée

Plage de touches libre Capacité des batteries épuisée. (tension de batterie au-dessous de 5.7 V, si est inférieure à 5.4 V, la balance est éteinte automatiquement) Au cas où d´autres messages d´erreur apparaissent, arrêter puis rallumer la balance. En cas de perduration du message d’erreur, faites appel au fabricant.44 KIB-TM-BA_IA-f-1912 10 Interface RS 232 Les données de pesée peuvent être éditées via l’interface RS 232C en fonction du réglage dans le menu soit automatiquement soit via l’interface par appel de la touche

Le transfert des données est asynchrone et sous forme de codification ASCII. Les conditions suivantes doivent être réunies pour la communication entre le système de pesée et l’imprimante:

• Relier l’afficheur avec l’interface d’une imprimante par un câble approprié. Seul un câble d’interface KERN correspondant vous assure une exploitation sans panne.

• Les paramètres de communication (vitesse de transmission en bauds, bits et parité) doivent coïncider entre l’afficheur et l’imprimante. Description détaillée des paramètres d’interface voir chap. 8, Bloc de menu „P2 COM“

10.1 Caractéristiques techniques

Raccordement Broche 4 douille subminiaturisée d

Sortie Pin3 GND Terre du signal Pin4 N/C Not connected Taux de baud 600/1200/2400/4800/9600 au choix Parité 8 bits, pas de parité / 7 bits, parité paire / 7 bits, parité impaire au choixKIB-TM-BA_IA-f-1912 45

10.2 Imprimante fonctionnement / protocoles modèle (KERN YKB-01N)

1. Emission continue de données

2. Emission de données après avoir appuyé sur

(réglages de menu: P2 Com Mode Pr1, Les changements des réglages de menu Lab et Prt n’ont pas d’influence sur le layout du protocole modèle) Réglage de menu P2 Com LAb 0 / Prt 0~3 ou LAb 3 / Prt 4~7:

3. Emission de données après avoir appuyé sur

Nombre de pesées TOTAL Somme de toutes les pesées individuelles <lf> Interligne <lf> InterligneKIB-TM-BA_IA-f-1912 47

10.3 Protocole d’édition (édition en continu)

Le (KCP (KERN communication protocole) est composé d’ordres avec lesquels on peut commander les balances KERN à travers l’interface.

• Clôturer les ordres par les signes CR/LF

• Vous pouvez trouver des informations plus détaillées dans le manuel KCP disponibles sur notre site Internet KERN (www.kern-sohn.com). Les commandes suivantes sont supportées: @ Cancel

• Le temps entre les requêtes cycliques ou lors de l'envoi de commandes (confirmations) via l'interface doit être supérieur à 100 ms.KIB-TM-BA_IA-f-1912 49 11 Aide succincte en cas de panne En cas d´anomalie dans le déroulement du programme, l’appareil d’affichage doit être arrêté pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début. Aide: Panne Cause possible

L´affichage de poids ne s´allume pas.

• L’appareil d’affichage n’est pas en marche.

• La connexion au secteur est coupée (câble de secteur défectueux).

• Panne de tension de secteur.

• Les piles / accus ont été interverties à leur insertion ou sont vides

• Aucune pile / accu n’est inséré.

L’affichage du poids change sans discontinuer

• Le plateau de pesée est en contact avec des corps étrangers.

• Champs électromagnétiques/ charge électrostatique (changer de lieu d´installation/ si possible, arrêter l´appareil provoquant l´anomalie)

Le résultat de la pesée est manifestement faux

• L´affichage de la balance n´est pas sur zéro

• Changements élevés de température.

• Le temps de préchauffage n’a pas été respecté.

• Champs électromagnétiques/ charge électrostatique (changer de lieu d´installation/ si possible, arrêter l´appareil provoquant l´anomalie)

Au cas où d´autres messages d´erreur apparaissent, arrêter puis rallumer l’appareil d’affichage. En cas de perduration du message d’erreur, faites appel au fabricant.50 KIB-TM-BA_IA-f-1912 12 Installation Appareil d’affichage / Pont de pesée

• Seul un professionnel chevronné ayant des connaissances approfondies dans le maniement de balances est habilité à réaliser l’installation / la configuration d’un système de pesée.

12.1 Caractéristiques techniques

Tension d’alimentation 12 V/1000mA Tension de signal max. 5V Plage du zéro 0-2mV Sensibilité ≥ 0.15uV/d Valeur ohmique 87 - 1100 Ω

12.2 Structure du système de pesée

Quelconque cellule de charge analogique peut être branchée à l’appareil d’affichage qui corresponde aux spécifications exigées. Les données suivantes doivent être connus pour le choix de la cellule de charge:

• Capacité de la balance Normalement celle-ci correspond au produit pesé plus lourd qui est en trein d’être pesée.

• Précontrainte Celle-ci correspond au poids total de toutes les pièces, qui reposent sur la cellule de pesée, p.ex. partie supérieure de la plateforme, plateau de pesée etc.

• Plage de mise à zéro totale Celle-ci se compose de la plage de mise à zéro d’activation (± 2%) et de la plage de mise à zéro disponible à l’usager avec la touche zéro (2%). Toute la plage de mise à zéro constitue alors 4 % de la capacité de la balance. De l’addition de la capacité de la balance, de la précontrainte et de toute la plage de mise à zéro résulte la capacité nécessaire de la cellule de pesée. Afin d’éviter une surcharge de la cellule de pesée, une additionnelle marge de sécurité devrait être calculée.

• Plus petit pas d’affichage vouluKIB-TM-BA_IA-f-1912 51

12.3 Brancher la plateforme

Débrancher l’appareil d’affichage du secteur. Souder les fils du câble de la cellule de charge à la platine (voir fig.).

Dans le cas des cellules de charge à quatre fils ou des douilles de connexion (boîtes de jonction) relier les points de brasage J1 et J2.

+ Aperçu des menus, voir chap. 8. Appel du menu: Mettre en marche l’appareil et pendant le test automatique tenir enfoncé . „Pn„ est affiché. Appuyer successivement sur , , , le premier bloc de menu „PO CHK“ est affiché. Appuyer plusieurs fois sur jusqu’à ce que „P3 CAL“ est affiché. Confirmer sur . „CoUnt“ est affiché.

Navigation dans le menu Sur peuvent être appelés successivement les différents points de menu. Validez sur le point de menu sélectionné. Le réglage actuel est affiché. Les touches de navigation, voir au chap. 2.1.1 permettent de commuter vers les réglages disponibles. Soit mémoriser sur soit rejeter sur . Pour sortir du menu enfoncer plusieurs fois la touche . Sélection des paramètres

1. Affichage définition interne

Appeler , la résolution interne est afficheße. Retour au menu sur . Choisir autre point de menu sur .KIB-TM-BA_IA-f-1912 53

2. Position du point décimal

Appeler , la positon actuellement réglée du point décimal s’affiche. Sélectionner le réglage voulu sur . sélectionnable 0, 0.0, 0.00, 0.000, 0.0000. Confirmez la saisie sur . Choisir autre point de menu sur .

3. Type de balance, capacité et lisibilité

Appuyer sur , le réglage actuel est affiché. Sélectionner le réglage voulu sur . „off“ Balance à une gamme de mesure „on“ Balance à deux gammes Confirmer à l’aide de , l’affichage pour la saisie de la lisibilité apparaît (dans la balance à deux gammes pour la première plage de pesée). Appuyer sur , le réglage actuel est affiché.54 KIB-TM-BA_IA-f-1912 Sélectionner sur le réglage voulu et valider sur . Appuyer sur , l’affichage pour la saisie de la capacité apparaît (dans balance à deux gammes pour la première plage). Appuyer sur , le réglage actuel est affiché. Sur les touches de navigation (voir chap. 2.1.1) sélectionner le réglage désiré, la position respectivement active clignote.

Confirmer sur . Dans balance à une gamme, la saisie de capacité / lisibilité est fini. ou dans la balance à une gamme Appuyez sur , l’appareil retourne au menu. Sur appeler le point de menu suivant „CAL“.

Dans balance à deux gammes saisir la lisibilité et la capacité de la deuxième plage de pesée.

Appuyer sur , l’affichage pour la saisie de la lisibilité de la deuxième plage de pesée apparaît. Appuyer sur , le réglage actuel est affiché. Sélectionner sur le réglage voulu et valider sur .KIB-TM-BA_IA-f-1912 55 Appuyer sur , l’affichage pour la saisie de la capacité de la deuxième plage de pesée apparaît. Appuyer sur , le réglage actuel est affiché. Sur les touches de navigation (voir chap. 2.1.1) sélectionner le réglage désiré, la position respectivement active clignote. Confirmez la saisie sur . Appuyez de façon repétée sur , l’appareil retourne au menu. Sur appeler le point de menu suivant „CAL“.

4. Ajustage ou linéarisation

Exécuter après la saisie de la configuration une linéarisation ou un ajustage. Exécuter l’ajustage voir chap. 6.9 étape 4 ou linéarisation, voir chap. 6.10.

Valider sur , le réglage actuel est affiché. Confirmer sur , sélectionner le réglage voulue sur noLin = Ajustage LineAr = Linéarisation

13 Déclaration de conformité / certificat de contrôle Vous pouvez trouver la déclaration UE/CE en ligne sur:
