MODE D'EMPLOI EOC 6K-4A Kern

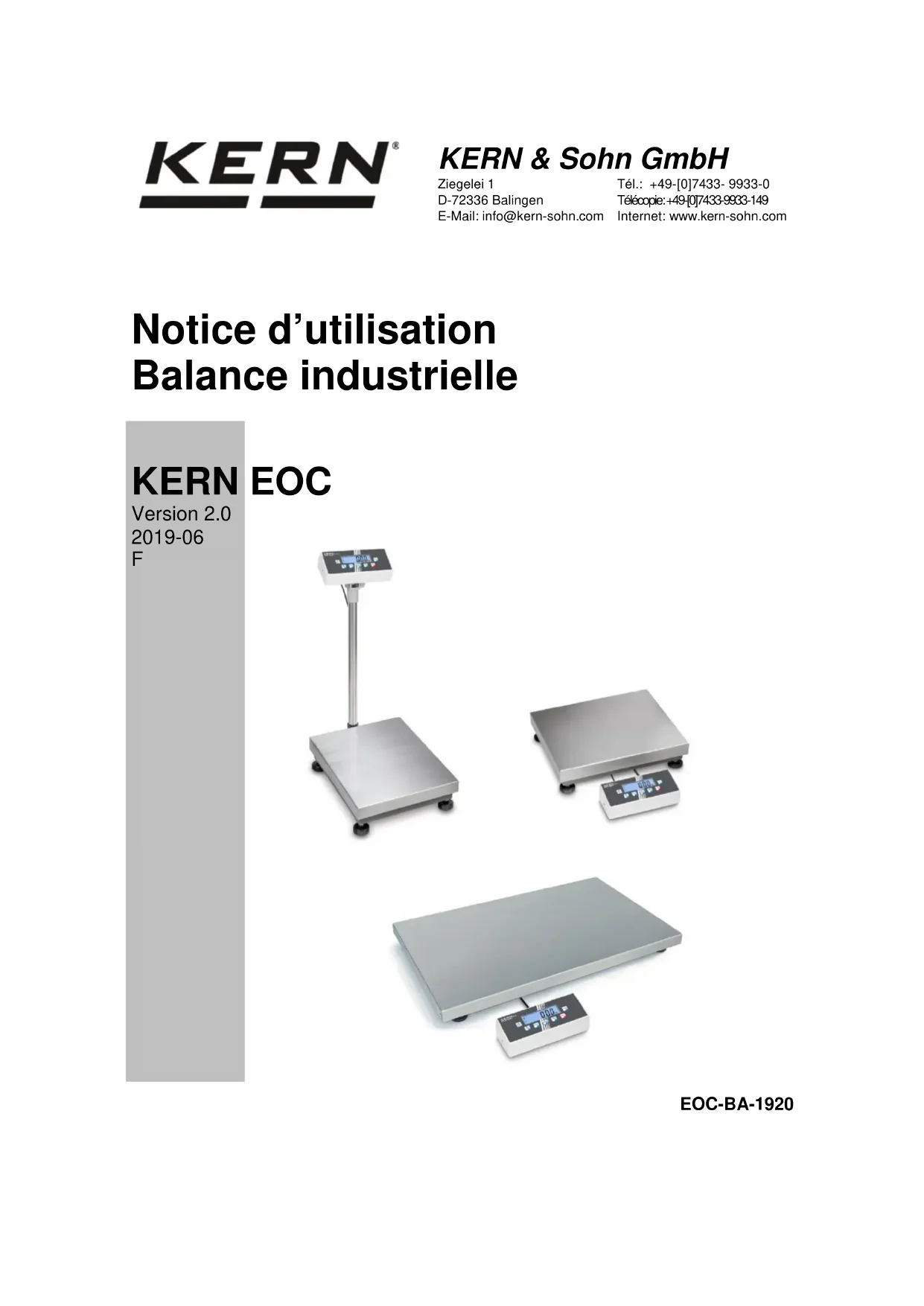

Notice d'utilisation Balance industrielle

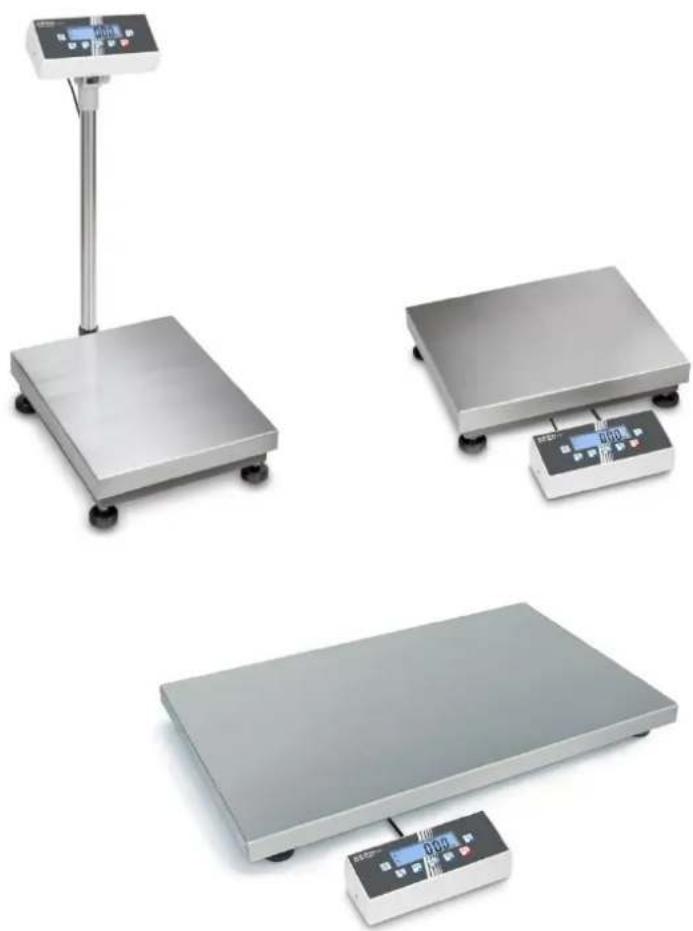

KERN EOC

Version 2.0

2019-06

F

KERN EOC

Version 2.0 2019-06

Notice d'utilisation

Balance de plateforme

Table des matières

1 Caractéristiques techniques .... 4

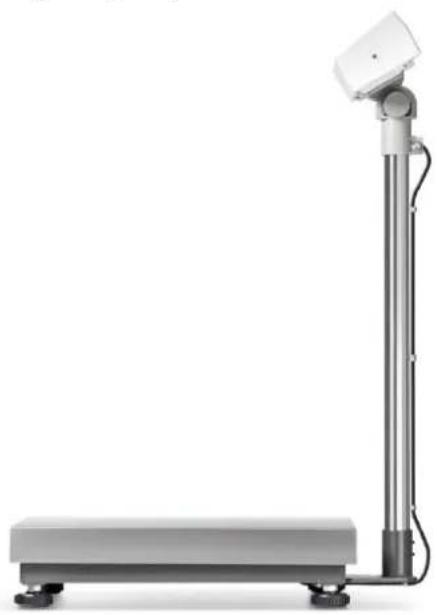

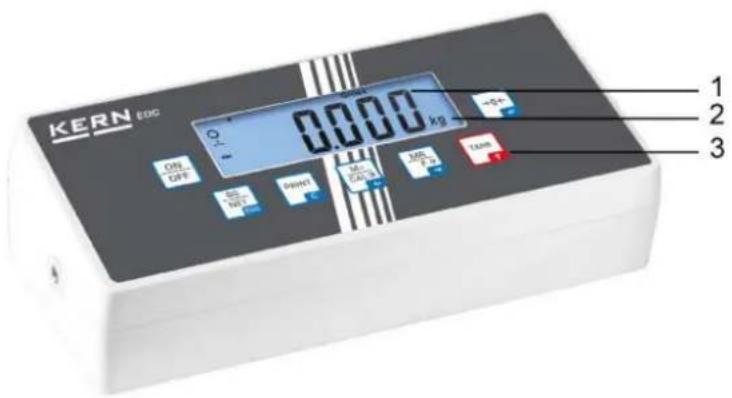

2 Aperçu de l'appareil.... 12

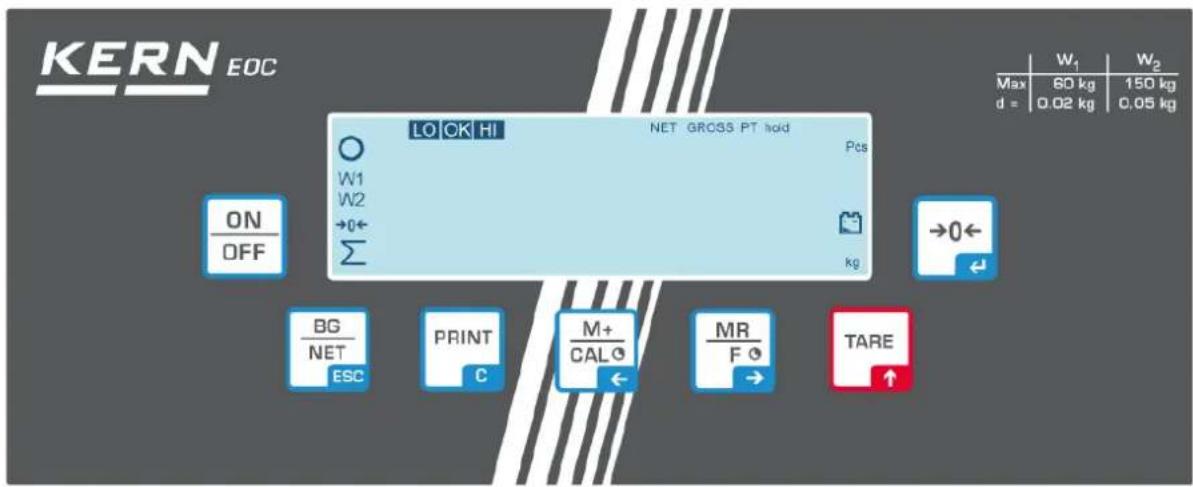

2.1 Vue d'ensemble des affichages.... 15

2.2 Vue d'ensemble du clavier.... 16

2.2.1 Saisie numérique sur les touches de navigation.... 17

3 Indications fondamentales (généralités).... 18

3.1 Utilisation conforme aux prescriptions 18

3.2 Utilisation inadéquate.... 18

3.3 Garantie.... 18

3.4 Vérification des moyens de contrôle 19

4 Indications de sécurité générales.... 19

4.1 Observer les indications des instructions de service.... 19

4.2 Formation du personnel.... 19

5 Transport et stockage.... 19

5.1 Contrôle à la réception de l'appareil.... 19

5.2 Emballage / réexpédition.... 19

6 Déballage, installation et mise en service.... 20

6.1 Lieu d'installation, lieu d'utilisation.... 20

6.2 Déballage 20

6.2.1 Etendue de la livraison.... 21

6.3 Branchement secteur 21

6.4 Fonctionnement sur pile rechargeables.... 21

6.5 Raccordement d'appareils périphériques 21

6.6 Première mise en service....21

6.7 Ajustage 22

6.8 Ajuster 22

6.9 Linéarisation....23

7 Fonctionnement 25

7.1 Mise en route 25

7.2 Mettre à l'arrêt 25

7.3 Remise à zéro 25

7.4 Point décimal....26

7.5 Pesage simple 27

7.6 Commutation de l'unité de pesée....27

7.7 Pesée avec tare 28

7.8 Pesée avec gamme de tolérance....29

7.8.1 Contrôle de la tolérance par rapport au poids ciblé 30

7.8.2 Contrôle de tolérance sur quantité de pièces ciblée 32

7.9 Totalisation manuelle 34

7.10 Totalisation automatique.... 36

7.11 Comptage de pièces 37

7.12 Pesée d'animaux 38

7.13 Pesage avec la détermination du pourcentage 39

7.14 Verrouillage du clavier....40

7.15 Eclairage du fond de l'écran d'affichage 40

7.16 Fonction de coupure automatique „AUTO OFF“ 41

8 Le menu 42

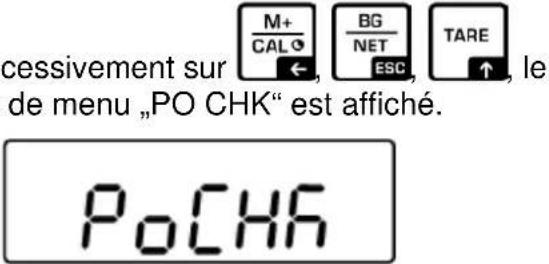

8.1 Navigation dans le menu....42

8.2 Aperçu des menus....43

9 Maintenance, entretien, élimination.... 46

9.1 Nettoyage 46

9.2 Maintenance, entretien 46

9.3 Mise au rebut 46

9.4 Messages d'erreur 47

10 Sortie de données RS232C.... 48

10.1 Caractéristiques techniques....48

10.2 Fonctionnement de l'imprimante 48

10.3 Commandes à distance.... 49

10.4 KERN Communications Protocol (KERN protocole d'interface)....50

11 Aide succincte en cas de panne 51

12 Déclaration de conformité....52

1 Caractéristiques techniques

KERN	EOC 6K-3	EOC 6K-4A	EOC 10K-3
Lisibilité (d)	1 g/2 g	0,5 g	2 g/5 g
Plage de pesée (max)	3 kg/6 kg	6 kg	6 kg/12 kg
Reproductibilité	1 g/2 g	0,5 g	2 g/5 g
Linéarité	± 3 g / 6 g	1,5 g	± 6 g / 15 g
Temps de préchauffage	10 minutes	30 minutes	10 minutes
Poids minimum de la pièce en comptage - sous conditions de laboratoire *	250 mg	250 mg	5 g
Poids minimum de la pièce en comptage - sous conditions normales **	2,5 g	2,5 g	5 g
Quantités de pièces de référence en comptage du nombre de pièces	10, 20, 50, 100, 200
Unités de pesage	Détails „Unités de pesée“ chapitre 7.6
Poids d'ajustage recommandé n'est pas joint (catégorie)Détails concernant „Sélection du poids d'ajustage“ au chap. 7.6	6 kg(M1)	6 kg(F2)	12 kg(M1)
Essai de stabilité (typique)	3 sec.
Alimentation en courant	100 V - 240 V, 50 / 60 Hz
Auto Off	off, 3 min., 5 min., 15 min., 30 min.
Température de fonctionnement	- 10°C .... + 40°C
Degré hygrométrique	max. 80 % (non condensant)
Terminal (L x P x H) mm	268 x 115 x 80
Plateforme (L x P x H) mm	300 x 300 x 100	300 x 300 x 100	300 x 300 x 100
Poids kg (net)	5,2	5,2	5,2
KERN	EOC 10K-3A	EOC 10K-4	EOC 20K-3A
Lisibilité (d)	1 g	0,2 g/0,5 g	2 g
Plage de pesée (max)	12 kg	6 kg/15 kg	24 kg
Reproductibilité	1 g	0,2 g/0,5 g	2 g
Linéarité	± 3 g	± 0,6 g / 1,5 g	± 6 g
Temps de préchauffage	30 minutes	2 heures	30 minutes
Poids minimum de la pièce en comptage - sous conditions de laboratoire *	500 mg	500 mg	1 g
Poids minimum de la pièce en comptage - sous conditions normales **	5 g	5 g	10 g
Quantités de pièces de référence en comptage du nombre de pièces	10, 20, 50, 100, 200
Unités de pesage	Détails „Unités de pesée“ chapitre 7.6
Poids d’ajustage recommandé n’est pas joint (catégorie)Détails concernant „Sélection du poids d’ajustage“ au chap. 7.6	12 kg(F2)	15 kg(F2)	24 kg(F2)
Essai de stabilité (typique)	3 sec.
Alimentation en courant	100 V - 240 V, 50 / 60 Hz
Auto Off	off, 3 min., 5 min., 15 min., 30 min.
Température de fonctionnement	- 10°C .... + 40°C
Degré hygrométrique	max. 80 % (non condensant)
Terminal (L x P x H) mm	268 x 115 x 80
Plateforme (L x P x H) mm	300 x 300 x 100	300 x 300 x 100	300 x 300 x 100
Poids kg (net)	5,2	5,2	5,2

KERN EOC	30K-3	EOC 30K-3L	EOC 30K-4S	EOC 30K-4
Numéro d'article / Type	-	-	TEOC 30K-4S-A	-
Lisibilité (d)	5 g/10 g	5 g/10 g	0,5 g / 1 g	0,5 g/1 g
Plage de pesée (max) 15 kg/35 kg		15 kg/35 kg	15 kg/35 kg	15 kg/35 kg
Reproductibilité	5 g/10 g	5 g/10 g	0,5 g / 1 g	0,5 g/1 g
Linéarité	± 15g / 30 g	± 15g / 30 g	± 1,5g / 3 g	± 1,5 g / 3 g
Temps de préchauffage	10 minutes	10 minutes	2 Stunden	2 heures
Poids minimum de la pièce en comptage - sous conditions de laboratoire *	1 g	1 g	1 g	1 g
Poids minimum de la pièce en comptage - sous conditions normales **	10 g	10 g	10 g	10 g
Quantités de pièces de référence en comptage du nombre de pièces	10, 20, 50, 100, 200
Unités de pesage	Détails „Unités de pesée“ chapitre 7.6
Poids d'ajustage recommandé n'est pas joint (catégorie) Détails concernant „Sélection du poids d'ajustage“ au chap. 7.6	30 kg (M1)	30 kg (M1)	30 kg (F2)	30 kg (M1)
Essai de stabilité (typique)	2 sec.
Alimentation en courant	100 V - 240 V, 50 / 60 Hz
Auto Off	off, 3 min., 5 min., 15 min., 30 min.
Température de fonctionnement	- 10°C .... + 40°C
Degré hygrométrique	max. 80 % (non condensant)
Terminal (L x P x H) mm	268 x 115 x 80
Plateforme (L x P x H) mm	300x300x110	500x400x120	300x300x110	500x400x120
Poids kg (net)	5.2	9.0	5.2	9.0

KERN	EOC 60K-2	EOC 60K-2L	EOC 60K-3
Lisibilité (d)	10 g / 20 g	10 g / 20 g	1 g / 2 g
Plage de pesée (max)	30 kg / 60 kg	30 kg / 60 kg	30 kg / 60 kg
Reproductibilité	10 g / 20 g	10 g / 20 g	1 g / 2 g
Linéarité	± 30 g / 60 g	± 30 g / 60 g	± 3 g / 6 g
Temps de préchauffage	10 minutes	10 minutes	2 heures
Poids minimum de la pièce en comptage - sous conditions de laboratoire *	2 g	2 g	2 g
Poids minimum de la pièce en comptage - sous conditions normales **	20 g	20 g	20 g
Quantités de pièces de référence en comptage du nombre de pièces	10, 20, 50, 100, 200
Unités de pesage	Détails „unités de pesée“ chapitre 7.6
Poids d’ajustage recommandé n’est pas joint (catégorie)Détails concernant „Sélection du poids d’ajustage“ au chap. 7,6	60 kg(M1)	60 kg(M1)	60 kg(M1)
Essai de stabilité (typique)	2 sec.
Alimentation en courant	100 V - 240 V, 50 / 60 Hz
Auto Off	off, 3 min., 5 min., 15 min., 30 min.
Température de fonctionnement	- 10°C .... + 40°C
Degré hygrométrique	max. 80 % (non condensant)
Terminal (L x P x H) mm	268 x 115 x 80
Plateforme (L x P x H) mm	300 x 300 x 110	500x400x120	300 x 300 x 110
Poids kg (net)	5.2	9.0	5.2
KERN	EOC 60K-3A	EOC 60K-3L	EOC 100K-2
Lisibilité (d)	5 g	1 g / 2 g	20 g / 50 g
Plage de pesée (max)	60 kg	30 kg / 60 kg	60 kg / 150 kg
Reproductibilité	5 g	1 g / 2 g	20 g / 50 g
Linéarité	± 15 g	± 3 g / 6 g	± 60 / 150 g
Temps de préchauffage	30 minutes	2 heures	10 minutes
Poids minimum de la pièce en comptage - sous conditions de laboratoire *	2 g	2 g	5 g
Poids minimum de la pièce en comptage - sous conditions normales **	20 g	20 g	50 g
Quantités de pièces de référence en comptage du nombre de pièces	10, 20, 50, 100, 200
Unités de pesage	Détails „Unités de pesée“ chapitre 7.6
Poids d’ajustage recommandé n’est pas joint (catégorie)Détails concernant „Sélection du poids d’ajustage“ au chap. 7.6	60 kg(F2)	60 kg(M1)	150 kg(M1)
Essai de stabilité (typique)	2 sec.
Alimentation en courant	100 V - 240 V, 50 / 60 Hz
Auto Off	off, 3 min., 5 min., 15 min., 30 min.
Température de fonctionnement	- 10°C .... + 40°C
Degré hygrométrique	max. 80 % (non condensant)
Terminal (L x P x H) mm	268 x 115 x 80
Plateforme (L x P x H) mm	300 x 300 x 110	500 x 400 x 120	300 x 300 x 110
Poids kg (net)	5.2	9.0	5.2
KERN	EOC 100K-2L	EOC 100K-2A	EOC 100K-2XL
Lisibilité (d)	20 g / 50 g	10 g	20 g / 50 g
Plage de pesée (max)	60 kg / 150 kg	120 kg	60 kg / 150 kg
Reproductibilité	20 g / 50 g	10 g	20 g / 50 g
Linéarité	± 60 / 150 g	± 30 g	± 60 g / 150 g
Temps de préchauffage	10 minutes	30 minutes	10 minutes
Poids minimum de la pièce en comptage - sous conditions de laboratoire *	5 g	5 g	5 g
Poids minimum de la pièce en comptage - sous conditions normales **	50 g 50 g 50 g
Quantités de pièces de référence en comptage du nombre de pièces	10, 20, 50, 100, 200
Unités de pesage	Détails „Unités de pesée“ chapitre 7.6
Poids d’ajustage recommandé n’est pas joint (catégorie)Détails concernant „Sélection du poids d’ajustage“ au chap. 7.6	150 kg(M1)	120 kg(F2)	150 kg(M1)
Essai de stabilité (typique)	2 sec.
Alimentation en courant	100 V - 240 V, 50 / 60 Hz
Auto Off	off, 3 min., 5 min., 15 min., 30 min.
Température de fonctionnement	- 10°C .... + 40°C
Degré hygrométrique	max. 80 % (non condensant)
Terminal (L x P x H) mm	268 x 115 x 80
Plateforme (L x P x H) mm	500 x 400 x 120	500 x 400 x 120	600 x 500 x 150
Poids kg (net)	9.0	9.0	18.4
KERN	EOC 100K-2XXL	EOC 100K-3	EOC 100K-3L
Lisibilité (d)	20 g / 50 g	2 g / 5 g	2 g / 5 g
Plage de pesée (max)	60 kg / 150 kg	60 kg / 150 kg	60 kg / 150 kg
Reproductibilité	20 g / 50 g	2 g / 5 g	2 g / 5 g
Linéarité	± 60 / 150 g	± 6 g / 15 g	± 6 g / 15 g
Temps de préchauffage	10 minutes	2 heures	2 heures
Poids minimum de la pièce en comptage - sous conditions de laboratoire *	10 g	5 g	5 g
Poids minimum de la pièce en comptage - sous conditions normales **	100 g	50 g	50 g
Quantités de pièces de référence en comptage du nombre de pièces	10, 20, 50, 100, 200
Unités de pesage	Détails „Unités de pesée“ chapitre 7.6
Poids d’ajustage recommandé n’est pas joint (catégorie)Détails concernant „Sélection du poids d’ajustage“ au chap. 7.6	150 kg(M1)	150 kg(F2)	150 kg(F2)
Essai de stabilité (typique)	2 sec.	3 sec.	3 sec.
Alimentation en courant	100 V - 240 V, 50 / 60 Hz
Auto Off	off, 3 min., 5 min., 15 min., 30 min.
Température de fonctionnement	- 10°C .... + 40°C
Degré hygrométrique	max. 80 % (non condensant)
Terminal (L x P x H) mm	268 x 115 x 80
Plateforme (L x P x H) mm	950 x 500 x 60	300 x 300 x 110 mm	500 x 400 x 120
Poids kg (net)	15.7	5,2	9.0
KERN	EOC 300K-2	EOC 300K-2L	EOC 300K-3
Lisibilité (d)	50 g / 100 g	50 g / 100 g	5 g / 10 g
Plage de pesée (max)	150 kg / 300 kg	150 kg / 300 kg	150 kg / 300 kg
Reproductibilité	50 g / 100 g	50 g / 100 g	5 g / 10 g
Linéarité	± 150 / 300 g	± 150 / 300 g	± 15 g / 30 g
Temps de préchauffage	10 minutes	10 minutes	2 heures
Poids minimum de la pièce en comptage - sous conditions de laboratoire *	10 g	10 g	10 g
Poids minimum de la pièce en comptage - sous conditions normales **	100 g	100 g	100 g
Quantités de pièces de référence en comptage du nombre de pièces	10, 20, 50, 100, 200
Unités de pesage	Détails „Unités de pesée“ chapitre 7.6
Poids d'ajustage recommandé n'est pas joint (catégorie)Détails concernant „Sélection du poids d'ajustage“ au chap. 7.6	300 kg(M1)	300 kg(M1)	300 kg(F2)
Essai de stabilité (typique)	2 sec.	2 sec.	2 sec.
Alimentation en courant	100 V - 240 V, 50 / 60 Hz
Auto Off	off, 3 min., 5 min., 15 min., 30 min.
Température de fonctionnement	- 10°C .... + 40°C
Degré hygrométrique	max. 80 % (non condensant)
Terminal (L x P x H) mm	268 x 115 x 80
Plateforme (L x P x H) mm	500 x 400 x 120	600 x 500 x 150 mm	500 x 400 x 120
Poids kg (net)	9.0	18.4	9.0

* Poids minimum de la pièce en comptage - sous conditions de laboratoire:
Conditions ambiantes idéales pour comptage à haute résolution
Sans dispersion de masse des unités comptées
** Poids minimum de la pièce en comptage - sous conditions normales:
➢ Conditions ambiantes difficiles (rafales de vent, vibrations)
➢ Possibilité de dispersion de masse des unités comptées

2 Aperçu de l'appareil

1. Affichage du poids
2. Unité de pesée
3. Clavier
4. Connexion adaptateur de réseau
5. RS232
6. Entrée connexion du câble de cellule de charge
7. Compartiment à piles rechargeables
8. Rail de guidage pied de table / statif

Pied de table/Fixation murale

Balance EOC avec tôle de montage EOC-A03 (en option):

1. Plate-forme
2. Tôle de montage
3. Afficheur

Balance avec statif EOC-A05 (en option):

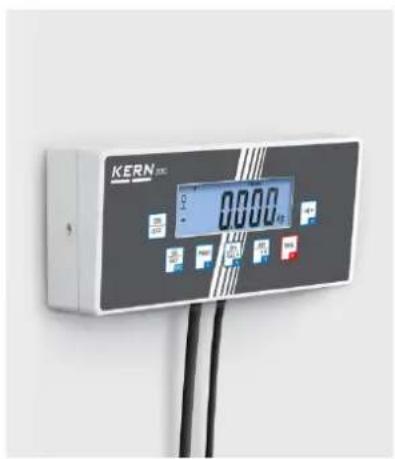

Appareil d'évaluation Flip/Flop:

Positionnement universel, p.ex. autonome ou vissé au mur (en option). En tournant la partie supérieure du boîtier, l'angle de l'affichage ainsi que l'endroit de sortie des câbles peuvent être changés.

2.1 Vue d'ensemble des affichages

KERN EOC LO OK HI NET GROSS PT hold W1 W2 →0← Σ Pos ON OFF BG NET ESC PRINT C M+ CALG ← MR F → TARE →0← kg Max 60 kg 150 kg d = 0.02 kg 0.05 kg

Afficheur Acception
W1 Plage de pesée 1
W2 Plage de pesée 2
	La capacité de la pile rechargeable sera bientôt épuisée
	Affichage de la stabilité
	Affichage du zéro
GROSS Poids brut
NET Poids net
PT Pre-Tare
hold Fonction Hold
Pcs Comptage de pièces
kg Unité de pesée
	Totalisation
LO OK HI	Indicateurs pour pesage avec domaine de tolérance

2.2 Vue d'ensemble du clavier

Touche Fonction

• Mise en marche / arrêt
• Remise à zéro
  Touche de navigation • Valider l'entrée
• Tarage
  Touche de navigation ↑ En saisie humenque augmentez les chirres cignotants Favillater en avant dans le many
• Feuilleter en avant dans le menu
  • Affichage du montant total
  Touche de navigation → • Sélection des chiffres de gauche à droite
• Totaliser les données de pesée dans la mémoire totalisatrice
  Touche de navigation ← • Sélection des chiffres de droite à gauche
• Rechercher les données de pesée par l'interface
  C • Effacer
  • Commutation poids brut ⇔ poids net
  ESC • Retour au menu/mode de pesée
• Appeler la fonction de pesée d'animaux
• Appeler pesée avec gamme de tolérance
• • Effacer la mémoire de sommes
  +

2.2.1 Saisie numérique sur les touches de navigation

⇒ Appuyer sur 📊, le réglage actuel est affiché. Le premier chiffre clignote et peut alors être modifié.

Si le premier chiffre ne doit pas être modifié, appeler MR F →, le deuxième chiffre commence à clignoter.

A chaque appel de l'affichage passe au chiffre suivant, après le dernier chiffre l'affichage revient au premier chiffre.

Pour modifier le chiffre sélectionné (clignotant), répéter les pressions sur jusqu'à ce que la valeur voulue soit affichée. Ensuite sélectionnez d'autres

chiffres sur M+CAL et changez-les à l'aide de TARE

⇒ Finir la saisie avec

3 Indications fondamentales (généralités)

3.1 Utilisation conforme aux prescriptions

La balance que vous avez achetée sert à la détermination de la valeur de pesée de matières devant être pesées. Elle est conçue pour être utilisée comme „balance non automatique“, c'à d. que les matières à peser seront posées manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois stabilisée.

3.2 Utilisation inadéquate

Ne pas utiliser la balance pour des pesées dynamiques. Dans le cas où de petites quantités des matières à peser sont retirées ou ajoutées, le dispositif de "compensation de stabilité" intégré dans la balance peut provoquer l'affichage de résultats de pesée erronés. (Exemple: lorsque des liquides dégoulinent lentement d'un récipient posé sur la balance.)

Ne pas laisser trop longtemps une charge sur le plateau de pesée. A long terme, cette charge est susceptible d'endommager le système de mesure.

Eviter impérativement de cogner la balance ou de charger cette dernière au-delà de la charge maximale indiquée (Max.) après déduction éventuelle d'une charge de tare déjà existante. Sinon, la balance pourrait être endommagée.

Ne jamais utiliser la balance dans des endroits où des explosions sont susceptibles de se produire. Le modèle série n'est pas équipé d'une protection contre les explosions.

Toute modification constructive de la balance est interdite. Ceci pourrait provoquer des résultats de pesée erronés, des défauts sur le plan de la technique de sécurité ainsi que la destruction de la balance.

La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d'utilisation/d'application dérogeant à ces dernières doivent faire l'objet d'une autorisation écrite délivrée par KERN.

3.3 Garantie

La garantie n'est plus valable en cas de

• non-observation des prescriptions figurant dans notre notice d'utilisation
- utilisation outrepassant les applications décrites
• de modification ou d'ouverture de l'appareil
- endommagement mécanique et d'endommagement lié à des matières ou des liquides
• détérioration naturelle et d'usure
- mise en place ou d'installation électrique inadéquates
- surcharge du système de mesure

3.4 Vérification des moyens de contrôle

Les propriétés techniques de mesure de la balance et du poids de contrôle éventuellement utilisé doivent être contrôlées à intervalles réguliers dans le cadre des contrôles d'assurance qualité. A cette fin, l'utilisateur responsable doit définir un intervalle de temps approprié ainsi que le type et l'étendue de ce contrôle. Des informations concernant la vérification des moyens de contrôle des balances ainsi que les poids de contrôle nécessaires à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibrage accrédité DKD, KERN propose un calibrage rapide et économique pour les poids de contrôle et les balances (sur la base du standard national).

4 Indications de sécurité générales

4.1 Observer les indications des instructions de service

Lisez attentivement la totalité de cette notice d'utilisation avant l'installation et la mise en service de la balance, et ce même si vous avez déjà utilisé des balances KERN.

4.2 Formation du personnel

L'appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin.

5 Transport et stockage

5.1 Contrôle à la réception de l'appareil

Nous vous prions de contrôler l'emballage dès son arrivée et de vérifier lors du déballage que l'appareil ne présente pas de dommages extérieurs visibles.

5.2 Emballage / réexpédition

⇒ Conservez tous les éléments de l'emballage d'origine en vue d'un éventuel transport en retour.
⇒ L'appareil ne peut être renvoyé que dans l'emballage d'origine.
⇒ Avant expédition démontez tous les câbles branchés ainsi que toutes les pièces détachées et mobiles.
⇒ Evtl. remontez les cales de transport prévues.
⇒ Calez toutes les pièces p. ex. pare-brise en verre, plateau de pesée, bloc d'alimentation etc. contre les déplacements et les dommages.

6 Déballage, installation et mise en service

6.1 Lieu d'installation, lieu d'utilisation

La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d'utilisation d'usage.

Vous pouvez travailler rapidement et avec précision à condition d'installer votre balance à un endroit approprié.

A cette fin, tenez compte des points suivants concernant le lieu d'installation:

• Placer la balance sur une surface solide et plane;
• Eviter d'exposer la balance à une chaleur extrême ainsi qu'une fluctuation de température, par exemple en la plaçant près d'un chauffage, ou de l'exposer directement aux rayons du soleil;
• Protéger la balance des courants d'air directs pouvant être provoqués par des fenêtres ou des portes ouvertes;
• Eviter les secousses durant la pesée;
• Protéger la balance d'une humidité atmosphérique trop élevée, des vapeurs et de la poussière;
• N'exposez pas trop longtemps l'appareil à une humidité élevée. L'installation d'un appareil froid dans un endroit nettement plus chaud peut provoquer l'apparition d'une couche d'humidité (condensation de l'humidité atmosphérique sur l'appareil) non autorisée. Dans ce cas, laissez l'appareil coupé du secteur s'acclimater à la température ambiante pendant env. 2 heures.
• Evitez les charges statiques des produits à peser et du récipient de pesée.

L'apparition de champs électromagnétiques (p. ex. par suite de téléphones portables ou d'appareils de radio), de charges électrostatiques, ainsi que d'alimentation en électricité instable peut provoquer des divergences d'affichage importantes (résultats de pesée erronés). Il faut alors changer de site ou éliminer la source parasite.

6.2 Déballage

Sortir avec précaution la balance de l'emballage, retirer la pochette en plastique et installer la balance au poste de travail prévu à cet effet.

6.2.1 Etendue de la livraison

Accessoires série:

• Terminal
• Plate-forme
• Bloc d'alimentation
• Capot de protection de travail
• Pied de table/Fixation murale
• Notice d'utilisation

6.3 Branchement secteur

L'alimentation en courant s'effectue au moyen du bloc externe d'alimentation secteur. La valeur de tension imprimée sur l'appareil doit concorder avec la tension locale.

N'utilisez que des blocs d'alimentation secteur livrés par KERN. L'utilisation d'autres marques n'est possible qu'avec l'autorisation de KERN.

6.4 Fonctionnement sur pile rechargeables

Avant sa première utilisation, la pile rechargeable devrait être chargée au moins pendant 12 heures à l'aide de l'adaptateur.

Si clignote dans l'affichage du poids, la capacité de la pile rechargeable est en train de toucher à sa fin. La pile rechargeable est à charger exclusivement par le bloc secteur faisant partie des fournitures.

6.5 Raccordement d'appareils périphériques

Avant le raccordement ou le débranchement d'appareils supplémentaires (imprimante, PC) à l'interface de données, la balance doit impérativement être coupée du secteur.

N'utilisez avec votre balance que des accessoires et des périphériques livrés par KERN, ces derniers étant adaptés de manière optimale à votre balance.

6.6 Première mise en service

Pour obtenir des résultats exacts de pesée avec les balances électroniques, elles doivent avoir atteint leur température de service (voir temps d'échauffement au chap. 1). Pour ce temps de chauffe, la balance doit être branchée à l'alimentation de courant (secteur, pile rechargeable ou pile).

La précision de la balance dépend de l'accélération due à la pesanteur.

Il est impératif de tenir compte des indications du chapitre Ajustage.

6.7 Ajustage

Etant donné que la valeur d'accélération de la pesanteur varie d'un lieu à l'autre sur la terre, il est nécessaire d'adapter chaque balance – conformément au principe physique fondamental de pesée – à l'accélération de la pesanteur du lieu d'installation (uniquement si la balance n'a pas déjà été ajustée au lieu d'installation en usine). Ce processus d'ajustage doit être effectué à chaque première mise en service et après chaque changement de lieu d'installation et à fluctuations de la température d'environ. Pour obtenir des valeurs de mesure précises, il est recommandé en supplément d'ajuster aussi périodiquement la balance en fonctionnement de pesée.

6.8 Ajuster

Etant donné que la valeur d'accélération de la pesanteur varie d'un lieu à l'autre sur la terre, il est nécessaire d'adapter chaque appareil d'affichage avec plateau de pesée branché – conformément au principe physique fondamental de pesée – à l'accélération de la pesanteur du lieu d'installation (uniquement si le système de pesée n'a pas déjà été ajusté au lieu d'installation en usine). Ce processus d'ajustage doit être effectué à chaque première mise en service et après chaque changement de lieu d'installation et à fluctuations de la température d'environ. Pour obtenir des valeurs de mesure précises, il est recommandé en supplément d'ajuster aussi périodiquement l'appareil d'affichage en fonctionnement de pesée.

i

• Dans des systèmes de pesage avec une résolution de < 15 000 pas de division, un ajustage est recommandé.
  Dans des systèmes de pesage avec une résolution de > 15 000 pas de division, une linéarisation (voir chap. 6.10) est recommandée.
• Mettre en place le poids d'ajustage nécessaire. Le poids d'ajustage à utiliser dépend de la capacité du système de pesée. Réaliser l'ajustage le plus près possible de la charge maximale du système de pesée. Vous trouverez de plus amples informations sur les poids de contrôle sur le site internet: http://www.kern-sohn.com.
• Veillez à avoir des conditions environnementales stables. Un temps de préchauffage est nécessaire pour la stabilisation.

Appel du menu:

Mettre en marche l'appareil et pendant le test automatique

enfoncer M+CAL←,Pn,, est affiché.

Appuyer successivement sur , , , ! premi ESC ↑ bloc de menu „PO CHK“ est affiché.

Appuyer plusieurs fois sur jusqu' ce que „P3 CAL“ est affiché.

Confirmer sur ; a buyer plusieurs fois sur jusqu'à que „CAL“ est affiché.

Valider sur, le réglage actuel est affiché.

Confirmer sur, s ectionner le réglage désiré sur noLin = ajustage LineAr = linéarisation, voir chap. 6.9

Effectuer l'ajustage

Confirmer le réglage de menu „noLin“ sur Observer qu’aucun objet ne se trouve sur le plateau de pesée.

Attendez l'affichage de la stabilité puis appuyez sur la touche →0←

Le poids d'ajustage actuellement établi est affiché.

Afin de changer sur les touches de navigation (voir dans le chap. 2.2.1) sélectionner le réglage désiré, la position respectivement active clignote.

Déposez avec précaution le poids de ajustage au centre du plateau de pesée. Attendez l'affichage de la stabilité puis

appuyez sur la touche →0← "PASS" est affiché.

La balance effectue à la suite de l'ajustage un contrôle automatique. Retirez le poids d'ajustage en cours de contrôle automatique, la balance revient automatiquement en mode de pesée. En cas d'erreur d'ajustage ou d'une valeur d'ajustage erronée, un message d'erreur est affiché et il faut alors recommencer le processus d'ajustage.

6.9 Linéarisation

La linéarité indique le plus grand écart possible pour l'affichage du poids sur une balance par rapport à la valeur du poids de contrôle respectif tant en valeurs positives que négatives sur toute l'étendue de pesage. Si un écart de linéarité est constaté lors d'une vérification des moyens de contrôle, celui-ci peut être amélioré par une linéarisation.

• Dans des balances avec une résolution de > 15 000 pas de division, une linéarisation est recommandée.
• Seul un professionnel chevronné ayant des connaissances approfondies dans le maniement de balances est habilité à réaliser la linéarisation.
• Les poids de contrôle à utiliser doivent être adaptées aux spécifications de la balance, voir chap. „vérification des moyens de contrôle“.
• Veillez à avoir des conditions environnementales stables. Un temps de préchauffage est nécessaire pour la stabilisation.
• Après linéarisation il faut exécuter un calibrage, voir chap. „Vérification des moyens de contrôle“.

⇒ Appeler le point de menu P3 CAL⇒Cal⇒Liner, voir chap. 8.2

⇒ Confirmer sur affiché, la demande du mot de passe „Pn“ est

⇒ Appelez successivement les touches , , Aucun objet ne doit se trouver sur le plateau de pesée.

Attendez l'affichage de la stabilité puis appuyez sur

⇒ Lorsque „Ld 1“ est affiché posez le premier poids d’ajustage (1/3 max) avec précaution au centre du plateau de pesée.

Attendez l'affichage de la stabilité puis appuyez sur .

⇒ Lorsque „Ld 2“ est affiché posez le deuxième poids d’ajustage (2/3 max) avec précaution au centre du plateau de pesée. Attendez l’affichage de la stabilité puis appuyez

sur .

⇒ Lorsque „Ld 3“ est affiché, posez le troisième poids d’ajustage (max) avec précaution au centre du plateau de pesée. Attendez l’affichage de la stabilité puis appuyez sur

⇒ La balance effectue à la suite de la linéarisation un contrôle automatique. Retirez le poids d'ajustage en cours de contrôle automatique, la balance revient automatiquement en mode de pesée.

7 Fonctionnement

7.1 Mise en route

Mettre en marche la balance avec [appareil effectue un contrôle automatique. Dès que l'affichage du poids apparaît l'appareil est prêt à peser.

7.2 Mettre à l'arrêt

Appeler, l'affichage s'éteint.

7.3 Remise à zéro

La calage à zéro permet de corriger l'influence de petits encrassements sur le plateau de pesée. L'appareil dispose d'une fonction automatique de remise à zéro automatique, le cas échéant l'appareil peut cependant être remis à zéro de la façon suivante.

Délester la balanceAppuyez ju qu'à ce qu'apparaiss ffichage du zéro et l'indicateur .

7.4 Point décimal

La position du point décimal peut être réglée dans le menu comme suit:

Appeler le point de menu „P3 CAL“, voir chap. 8.2
Appeler unt“ est affiché.
Appeler ci“ est affiché
Appuyer sur points décimaux réglés comme derniers sont affichés: Exp.: „0.000 kg“
A l’aide de iger à travers les points décimaux différents.	[87T2 kg
Sur confirmer la position désirée du point décimal. „deCi“ est affiché.
Sur retourner dans le mode de pesée.

7.5 Pesage simple

Appliquer le produit à peser – Attendre l'affichage de stabilité ○ – Lire le résultat de pesage.

Eviter impérativement de charger l'appareil au-delà de la charge maximale indiquée (Max.) après déduction éventuelle d'une charge de tare déjà existante. L'appareil pourrait être endommagé.

Le dépassement de la charge maximale est affiché par

HABBABB

et un signal acoustique retentit. Délester le système de pesée ou réduire la précontrainte.

7.6 Commutation de l'unité de pesée

Activer l'unité de pesée:

Appeler le point de menu „P5 Unt“, voir chap. 8.2
Appuyer sur, le première unité de pesage avec le réglage actuel est affichée.
Avec activer (on) ou désactiver (oFF) l’unité affichée.
Confirmer sur, Le affichage commuter vers l’unité suivante.
Avec activer (on) ou désactiver (oFF) l’unité affichée.
Répéter le processus pour chaque unité de pesage.Sur retourner dans le mode de pesée.

Commutation de l'unité de pesée:

Tenir enfoncé chage change dans les unités de pesage activées avant (p.ex. kg ⇌ lb)
	(exemple)

7.7 Pesée avec tare

Déposer le récipient de pesée. Après contrôle de la stabilité, appuyer sur la touche fichage du zéro et l'indicateur „NET“ apparaissent.Ceci indique que l'enregistrement interne du poids du récipient a eu lieu.
Peser les matières à peser, le poids net est affiché.
Après avoir enlevé le produit à peser et le récipient de pesage, le poids du récipient de pesage apparaît en affichage négatif.Le tarage peut être répété à volonté, par exemple pour peser plusieurs composants en un mélange (par tâtonnements). La limite est atteinte lorsque la plage de tarage (voir plaque de caractéristiques) est sollicitée.La touche [BG/NET] pEGC net de passer du poids brut au poids net et vice versa.Pour effacer la valeur de la tare, décharger le plateau de pesée et appuyer sur [TARE ↑]

7.8 Pesée avec gamme de tolérance

En pesant dans la plage de tolérance vous pouvez définir une valeur-seuil supérieure et inférieure afin de vous assurer que les matières pesées se trouvent exactement entre les seuils de tolérance établis.

Pour les contrôles de tolérances tels que dosage, portionnement ou triage, l'appareil signale le dépassement des seuils supérieur et inférieur par le repère de tolérance et acoustique.

Signal sonore:

Le signal acoustique dépend du réglage sur le bloc du menu „BEEP“. En option:

• no Le signal acoustique est à l'arrêt
• ok Un signal acoustique retentit si le produit pesé est dans la plage de tolérance
• ng Un signal acoustique retentit si le produit pesé est en dehors de la plage de tolérance

Signal visuel:

Les symboles - indiquent de manière suivante si le produit pesé se trouve bien entre les deux valeurs seuil extrêmes.

Quantité ciblée / poids ciblé en deçà du seuil de tolérance inférieur

Quantité ciblée / poids ciblé dans la plage de tolérance

Quantité ciblée / poids ciblé au-delà du seuil de tolérance supérieur

Les contrôles de tolérance se peuvent régler en appelant le bloc de menu „P0 CHK“ (voir chap. 8.2), ou plus vite par la combinaison des touches

7.8.1 Contrôle de la tolérance par rapport au poids ciblé

RéglagesEn mode de pesée appeler au même temps et H" est affiché.
Appeler, 'affichage apparaît la saisie de la valeur-limite inférieure „nEt Lo".
Appuyer sur réglage actuel est affiché. Le point décimal tout à gauche clignote.
Saisir sur les touches de navigation (voir chap. 2.2.1) la valeur-limite inférieure p. ex. 1.000 kg, la décade respectivement active clignote.
Confirmer la saisie sur
Appuyer plusieurs fois sur , , , J'à ce que „nEt H" est affiché.
Appuyer sur , la valeur-limite supérieure actuellement réglée s'affiche.
Saisir sur les touches de navigation (voir chap. 2.2.1) la valeur-limite supérieure p. ex. 10 000 kg, la décade respectivement active clignote.
Confirmer la saisie sur
[ TARE ]Appuyer plusieurs fois sur jusqu'à ce que „BEEP" est affiché.
Appuyer sur , le réglage actuel du signal sonore est affiché.
Sur [TARE] sélectionner le réglage voulu (no, ok, ng).
Confirm
Appeler stème de pesée se trouve en mode de pesée de tolérance. À partir de là, le dispositif juge si le produit pesé est bien situé dans le domaine des deux seuils de tolérance.

Pesée avec gamme de tolérance:Tarer en utilisant un récipient de pesage.
Déposez les matières à peser, le contrôle des tolérances est lancé. Les symboles indiquent de manière suivante si le produit pesé se trouve bien entre les deux seuils de tolérance.
L’objet à peser est en dessous de la tolérance préétablie	L’objet à peser est à l’intérieur de la tolérance préétablie	L’objet à peser est au-dessus de la tolérance préétablie

• Le contrôle de la tolérance n'est pas activé lorsque le poids se trouve en dessous de 20d.
• Saisissez pour effacer les valeurs limites la valeur „00.000 kg“.

7.8.2 Contrôle de tolérance sur quantité de pièces ciblée

RéglagesEn mode de pesée appeler au même temps et H“ est affiché.
Répéter l’appel de ce sur l’affichage apparaît la saisie de la valeur-limite inférieure „PCS L“.
Appuyer sur le réglage actuel est affiché.
Saisir sur les touches de navigation (voir chap. 2.2.1) la valeur-limite inférieure p. ex. 75 pièces, la décade respectivement active clignote.
Confirmer la saisie sur .
Répéter l’appel de ce sur l’affichage apparaît la saisie de la valeur-limite supérieure „PCS H“.
Appuyer sur eur-limite supérieure actuellement réglée s’affiche.
Saisir sur les touches de navigation (voir chap. 2.2.1) la valeur-limite supérieure p. ex. 100 pièces, la décade respectivement active clignote.
Confirmer la saisie sur .
Appuyer plusieurs fois sur jusqu'à ce que „BEEP“ est affiché.
Appuyer sur, le réglage actuel du signal sonore est affiché.
Sur sélectionner le réglage voulu (no, ok, ng).
Confirmer la saisie sur →0←
Appeler, l'estème de pesée se trouve en mode de pesée de tolérance. À partir de là, le dispositif juge si le produit pesé est bien situé dans le domaine des deux seuils de tolérance.

Pesée avec gamme de tolérance :Définir le poids unitaire, voir chap. 7.11.Tarer en utilisant un récipient de pesage.
Déposer les matières à peser, le contrôle des tolérances est lancé. Les symboles indiquent de manière suivante si le produit pesé se trouve bien entre les deux seuils de tolérance.
L’objet à peser est en dessous de la tolérance préétablie	L’objet à peser est à l’intérieur de la tolérance préétablie	L’objet à peser est au-dessus de la tolérance préétablie

• Le contrôle de la tolérance n'est pas activé lorsque le poids se trouve en dessous de 20d.
• Saisissez pour effacer les valeurs limites la valeur „00000 PCS“.

7.9 Totalisation manuelle

Par cette fonction sont additionnées les valeurs de pesées individuelles par appel de

dans la mémoire totalisatrice et éditées sur une imprimante raccordée en

• Réglage du menu: „P2 COM“ „MODE“ „PR2“, voir chap. 8.2
• La fonction de totalisation n'est pas activée lorsque le poids se trouve en dessous de 20d.

Totalisation:Poser les objets à peser A sur la balance.Attendre jusqu'à ce qu'apparaisse l'affichage de lastabilité O, puis appuyer sur la touche [IMAGE] „ACC 1“ est brièvement affiché, après la valeur pondérale est affichée. La valeur pondérale est mémorisée et éditée sur une imprimante en option. Le symbole de la somme Σ est affiché.	(exemple)/
Retirer l'objet à peser. Les autres objets à peser ne peuvent être additionnés, qu'une fois que l'affiche ≤ zéro.
Poser les objets à peser B sur la balance.Attendre jusqu'à ce qu'apparaisse l'affichage de lastabilité, puis appuyer sur la touche [IMAGE] „ACC 2“ est brièvement affiché La valeur pondérale est ajoutée à la mémoire totalisatrice et imprimée.	(exemple)
Le cas échéant ajouter pour la totalisation d'autres objets à peser comme décrit précédemment.Tenir compte du fait, que le système de pesée doit être déchargé entre les différentes pesées.
Ce procédé peut être répété 99 fois ou tant de fois jusqu'à ce que la capacité du système de pesée soit épuisée.
Afficher et éditer la somme „Total“:Appuyer sur, l°ombre de pesées suivi du poids total s'affiche pendant 2 sec. Pour l'édition appeler pendant cet affichage.	O GROSSW1 ACC 2 kg
	O GROSSW1 15.000kg
	O GROSSW1 0.000kg
Effacer les données de pesée:⇒ Appuyer sur M+CAL Φ et MRF Φ au même temps Toutes les données dans la mémoire de totalisation sont effacées.

Exemple d'édition:

**********No.: 1NT: 6.20ozTW: 0.00ozGW: 6.20oz********************No.: 2NT: 9.40ozTW: 0.00ozGW: 9.40oz********************TotalNo.: 2Total: 15.60oz**********

123

1 Première pesée
2 Deuxième pesée
3 Nombre de pesées/Somme totale

+

7.10 Totalisation automatique

Par cette fonction sont automatiquement additionnées les valeurs de pesées

individuelles sans appel de d'és la mémoire totalisatrice lors du délestage de la balance et éditées sur une imprimante raccordée en option.

- Réglage du menu:

Totalisation:Poser les objets à peser A sur la balance.Un bip signale la fin du contrôle de la stabilité. La valeur pondérale est ajoutée à la mémoire de somme etimprimée. „ACC 1“ est brièvement affiché, après lavaleur pondérale est affichée.	(exemple)
Retirer l’objet à peser. Les autres objets à peser nepeuvent être additionnés, qu’une fous que l’affiche ≤zéro.
Poser les objets à peser B sur la balance.Un signale acoustique retentit à la fin du contrôle de la stabilité. La valeur pondérale est ajoutée à la mémoirede somme et imprimée. „ACC 2“ apparaît brièvement,suivi de la valeur pondérale.
Le cas échéant ajoutez pour la totalisation d’autresobjets à peser comme décrit précédemment.Tenez compte du fait, que le système de pesée doit êtredéchargé entre les différentes pesées.
Ce procédé peut être répété 99 fois ou tant de foisjusqu’à ce que la capacité du système de pesée soitépuisée.

Affichage et effacement des données de pesée, ainsi que de l'exemple d'impression voir chap. 7.8.

7.11 Comptage de pièces

La balance, avant de pouvoir compter les pièces, doit connaître le poids unitaire moyen ce qu'il est convenu d'appeler la référence. A cet effet il faut mettre en chantier une certaine quantité des pièces à compter. La balance détermine le poids total et le divise par le nombre de pièces ce qu'il est convenu d'appeler la quantité de référence. C'est sur la base du poids moyen de la pièce qu'est ensuite réalisé le comptage. La règle ici est la suivante:

Plus grande est la quantité de pièces de référence, plus grande est ici la précision de comptage.

En mode de pesée appuyer sur la touchetenir enfoncée jusqu'à ce que l'affichage „P 10“ pour leréglage du nombre de pièces de référence apparaît.
Sur ____er le nombre de pièces de référence voulu(p.ex. 100), sont sélectionnables P 10, P 20, P 50, P100,P 200.
Poser sur la balance autant de pièces à compter, quel'exige la quantité de pièces de référence établie (p. ex.100 pièces) et valider sur balance extrapole lepoids de référence (poids moyen par pièce). La quantitéde pièces actuelle (p. ex. 100 pièces) est affichée.
Oter le poids de référence. La balance se trouvemaintenant en mode de comptage des pièces et comptetoutes les pièces, qui sont déposées sur le plateau depesée.	—
Retour en mode de pesage sur

7.12 Pesée d'animaux

La fonction pesée d'animaux se prête à la pesée d'objets à peser remuants.

Le système de pesée forme de plusieurs valeurs pondérales une valeur moyenne stable et l'affiche.

Le programme de pesée d'animaux peut être activé en appelant le bloc de menu „P4 OTH“ ⇒ „ANM“ ⇒ „ON“ (voir chap. 8.2) ou plus vite à l'aide de la combinaison de touches:

Si la fonction de pesée d'animaux est activée, le symbole „hold“ est affiché.

Porter le produit à peser sur le système de pesée et attendre jusqu'à ce qu'il se soit stabilisé.Appuyer sur [IMAGE] et [IMAGE] au même temps, un signal acoustique retentit, c.à d. la fonction de pesée d'animaux est activée.La valeur pondérale étant réactualisée en permanence, il est possible d'ajouter ou de retirer des objets à peser pendant l'extrapolation de la moyenne.Pour désactiver la fonction de pesée d'animaux, appeler [IMAGE] et [IMAGE] au même temps. Le symbole „hold“ s'éteint.

7.13 Pesage avec la détermination du pourcentage

Le pesage avec la détermination de pourcentage permet d'afficher la masse en pourcent par rapport à la masse de charge de référence.

En mode de pesée, appuyer sur la touche iron3 s) jusqu'à l'apparition de l'indication « rEF 10% ».
A l'aide de la touche , sélectionner la valeur de pourcentage qui servira de valeur de référence. Par exemple : 100%.	(exemple)
Placer sur le plateau une masse correspondante à la valeur de pourcentage sélectionnée et appuyer sur la touche →0← A l'écran s'affiche brièvement l'indication « -----% ».
Le pourcentage apparaît à l'écran.	(exemple)
Retirer le poids de référence.Il s'affiche l'indication « 0.0% ».
Placer l'objet à contrôler.Le résultat en pourcentage de la masse de l'objet contrôlé par rapport à la masse de référence apparaît à l'écran.	(exemple)
Revenir au mode de pesée en appuyant sur la toucheTARE↑.	GW1→0←GROSS0.000kg

7.14 Verrouillage du clavier

Dans le point de menu „P4 OTH“ ⇒ „LOCK“ (voir chap. 8.2) le blocage du clavier peut être activé/désactivé.

Le clavier sera bloqué avec fonction activée, si après 10 minutes aucune touche n'a été appelée. En appuyant sur la touche, „K-LCK“ est affiché.

Afin de supprimer le blocage, tenir enfoncées , et au même temps (2 s) jusqu'à ce que „U LCK“ soit affiché.

7.15 Eclairage du fond de l'écran d'affichage

Tenir enfoncé (3s) jusqu'à e que „SEtbL“ soit affiché.

Appuyer sur , le réglage actuel est affiché.

Sélectionner le réglage voulu sur .

bl on Eclairage d'arrière-plan toujours activé

bl off Eclairage du fond de l'écran désactivé

bl Auto Eclairage automatique du fond de l'écran uniquement en cas de chargement du plateau de pesée ou suite à l'actionnement d'une touche

Mémoriser sur ou rejeter sur la saisie.

Retour en mode de pesage sur .

7.16 Fonction de coupure automatique „AUTO OFF“

L'appareil est automatiquement mis à l'arrêt dans le temps préréglé, si l'appareil d'affichage ou le pont bascule ne sont pas opérés.

Tenir ncé (3s) jusqu'à e que „SEtbL“ soit affiché.
Sur appeler la fonction Auto-Off. „SEtoF“ est affiché.

of 0 Fonction AUTO OFF désactivée

of 3 Le système de pesée est mis à l'arrêt après 3 minutes

of 5 Le système de pesée est mis à l'arrêt après 5 minutes

of 15 Le système de pesée est mis à l'arrêt après 15 minutes

of 30 Le système de pesée est mis à l'arrêt après 30 minutes

Mémoriser sur →0← ou rejeter sur BG/NET ESC la saisie. Retour en mode de pesage sur BG/NET ESC

8 Le menu

8.1 Navigation dans le menu

Appel du menu	Mettre en marche l'appareil et pendant le test automatique Appuyer suc premier bloc
Sélectionner le bloc de menu	Sur peuvent être appelés successivement les différents points de menu.
Appel du réglage	Valider sur le point de menu sélectionné. Le réglage actuel est affiché.
Changer les réglages	Les touches de navigation, voir chap. 2.2.1 permettent de commuter vers les réglages disponibles.
Valider le réglage / quitter le menu	Soit mémoriser sur soit rejeter sur
Retour en mode de pesage	Pour sortir du menu enfoncer plusieurs fois la touche BG NET ESC

8.2 Aperçu des menus

Bloc de menu Menu princ.	Point de menu Menu subsidiaire	Réglages disponibles / Explication
PO CHK Pesée avec gamme de tolérance voir chap. 7.8	nEt H	Valeur seuil supérieure „contrôle de tolérance pesée“, saisie voir chap. 7.8.1
	nEt L	Valeur seuil inférieure „contrôle de tolérance pesée“, saisie voir chap. 7.8.1
	PCS H	Valeur seuil supérieure „contrôle de tolérance comptage“, saisie voir chap. 7.8.2
	PCS L	Valeur seuil inférieure „contrôle de tolérance comptage“, saisie voir chap. 7.8.2
	BEEP no		Signal acoustique à l'arrêt en pesant avec gamme de tolérance
		ok	Un signal acoustique retentit si le produit pesé est dans la plage de tolérance
		nG	Un signal acoustique retentit si le produit pesé est en dehors de la plage de tolérance
P1 rEF Réglages du point zéro	A2n0	Correction automatique du zéro (Autozero) en cas de modification de l'affichage, digits sélectionnables (0.5d, 1d, 2d, 4d)
	0AUto Plage de remise à zéroPlage de charge, dans laquelle l'affichage est remis à zéro après mise en marche de la balance. sélectionnable 0, 2, 5, 10, 20, 50, 100 %
	0rAGE Gamme de remise à zéroPlage de charge, dans laquelle l'affichage est remis à zéro après appel de sélectionnable 0, 2, 4, 10, 20*, 50, 100%.
	0tArE	Tarage automatique „on / off“, gamme de tarage réglable dans le point de menu „0Auto“.
P2 COM Paramètres d'interfaces	MODE	CONT	S0 off	Edition continue des données sélectionnable „envoyant 0“, oui / non
			S0 on
		ST1	Une émission lors d'une valeur stable de pesée
		STC	Emission permanente de valeurs stables de pesée
		PR1	Edition après appel de
		PR2	Totalisation automatique, voir chap. 7.9.Après appel de eur pondérale est mémorisée dans la mémoire totalisatrice et éditée.
		AUTO*	Totalisation automatique, voir chap. 7.10.Par cette fonction sont automatiquement additionnées et éditées les valeurs de pesées individuelles lors du délestage de la balance.
		ASK	Commandes à distance
		wirel	Non documenté
	BAUd	Le taux de bauds peut être sélectionné à 600, 1200, 2400, 4800, 9600* bauds
	Pr	7E1	7 bits, parité paire
		7o1	7 bits, parité impaire
		8n1*	8 bits, pas de parité
	PtYPE	tPUP*	Réglage standard de l'imprimante
		KCP	Non documenté
	LAb	Lab x	Format d'édition des données
	Prt	Prt x
	LAnG	eng*	Réglage standard Anglais
		chn
P3 CALDonnés de configuration	CoUnt	Affichage résolution interne
	dECL	Position du point décimal
	dUAL	Régler type de balance, capacité (maxi) et lisibilité (d)
		off	Balance à une gamme de mesure
			r1 inC	Lisibilité
			r1 CAP	Capacité
		on	Balance à deux gammes
			r1 inc	Lisibilité 1. gamme de pesée
			r1 cap	Capacité 1. gamme de pesée
			BG NET ESC
			r1 inc	Lisibilité 2. gamme de pesée
			r1 cap	Capacité 2. gamme de pesée
	CAL	noLin	Ajustage, voir chap. 6,7
		LinEr	Linéarisation, voir chap. 6.9
	Grb	non documenté
P4 otH	LoCK	on	Blocage du clavier en marche
		oFF*	Blocage du clavier à l'arrêt
	Anm	on	Pesée des animaux en marche, voir chap. 7.12
		oFF*	Pesée des animaux à l'arrêt
P5 UntCommutation de l'unité de pesée voir chap. 7.6	kg	on*
		off
	g	on*
		off
	lb	on*
		off
	oz	on*
		off
P6 XCL		non documenté
P7 rSt		Remettre balance au réglage d'usine à l'aide de

Les réglages d'usine sont caractérisés par \*.

Tab. 1. Exemples d'impression imprimante standard

LabPrt	0 1 2 3
0~3	GS: 5 000kg	**********NT: 5 000kgTW: 5 000kgGW: 10 000kg**********	**********GS: 5 000kgTOTAL: 10 000kg**********	**********NT: 5 000kgTW: 5 000kgGW: 10 000kgTOTAL: 10 000kg**********
4~7	**********N°: 1GS: 5 000kg**********	**********No.: 1NT: 5 000kgTW: 5 000kgGW: 10 000kg**********	**********No.: 1GS: 5 000kgTOTAL: 10 000kg**********	**********No.: 1NT: 5 000kgTW: 5 000kgGW: 10 000kgTOTAL: 10 000kg**********

GS / GW	Poids brut	NO	Nombre de pesées
NT	Poids net	TOTAL	Somme de toutes les pesées individuelles
TW	Poids tare

9 Maintenance, entretien, élimination

9.1 Nettoyage

• Avant le nettoyage, coupez l'appareil de la tension de service.
• Ne pas utiliser de produits de nettoyage agressifs (dissolvants ou pareil).

9.2 Maintenance, entretien

L'appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l'autorisation de KERN.

Avant d'ouvrir l'appareil, couper ce dernier du secteur.

9.3 Mise au rebut

L'élimination de l'emballage et de l'appareil doit être effectuée par l'utilisateur selon le droit national ou régional en vigueur au lieu d'utilisation.

9.4 Messages d'erreur

Message d’erreur	Description
	Surcharge si le poids dépasse la capacité de +9d
	Charge insuffisante (moins que 20 d)
	Le poids est trop bas (moins que -20 d)
	Gamme de mise à zéro dépassée en allumant la balance.
	Plage de remise à zéro dépassée à la mise en route de la balance ou en appuyant sur [IMAGE]
	Est affiché, à la remise à zéro de la balance sur [IMAGE] sans charge
	Lors du comptage de pièces et pesée de pourcentage: Valeur pondérale ≤ Zéro
	Lors de la totalisation: Nombre total de pesée supérieur à 999
	Lors de la totalisation: Poids total supérieur à 999999
	Ajustage échoué
	Plage de touches bloquée
	Plage de touches libre
	Capacité des batteries épuisée. (tension de batterie au-dessous de 5.7 V, si est inférieure à 5.4 V, la balance est éteinte automatiquement)

Au cas où d'autres messages d'erreur apparaissent, arrêter puis rallumer la balance. En cas de perduration du message d'erreur, faites appel au fabricant.

10 Sortie de données RS232C

Les données de pesée peuvent être éditées via l'interface RS 232C en fonction du réglage dans le menu soit automatiquement soit via l'interface par appel de la touche

Le transfert des données est asynchrone et sous forme de codification ASCII.

Les conditions suivantes doivent être réunies pour la communication entre le système de pesée et l'imprimante:

• Relier l'afficheur avec l'interface d'une imprimante par un câble approprié. Seul un câble d'interface KERN correspondant vous assure une exploitation sans panne.
• Les paramètres de communication (vitesse de transmission en bauds, bits et parité) doivent coïncider entre l'afficheur et l'imprimante. Description détaillée des paramètres d'interface voir chap. 8, Bloc de menu „P2 COM“

10.1 Caractéristiques techniques

Raccordement Broche 9 douille subminiaturisée d

5 4 3 2 1 8 8 8 8 1 9 8 7 6

Broche 2 entrée

Broche 3 sortie

Broche 5 terre de signalisation

Taux de baud 600/1200/2400/4800/9600 au choix

Parité 8 bits, pas de parité / 7 bits, parité paire / 7 bits, parité impaire au choix

10.2 Fonctionnement de l'imprimante

Exemples d'éditions (KERN YKB-01N)

- Pesage

ST, GS 1 000kg

Symboles:

PCE	Valeur stable
US	Valeur instable
GS / GW	Poids brut
NT	Poids net
TW	Poids tare
NO	Nombre de pesées
TOTAL	Somme de toutes les pesées individuelles
	Interligne
	Interligne

- Comptage

**********************************************************************

PCS 100

****************************************************************************************

10.3 Commandes à distance

Ordre	Fonction	Exemples d’édition
S La	valeur de pesée stable pour le poids est émise par l’interface RS232	ST, GS 1.000KG
W La	valeur de pesée pour le poids (stable ou instable) est émise par l’interface RS232	US, GS 1.342KGST, GS 1.000KG
T Aucune donnée n’est émise, la balance exécute la fonction de tarage.		-
Z Aucune donnée n’est émise, l’affichage du zéro apparaît.		-
P Le	nombre de pièces est émis par l’interface RS232	10PCS

10.4 KERN Communications Protocol (KERN protocole d'interface)

I0 0 "I0"	Montrant tous les ordres implémentés KCP
I0 0 "I1"	Montrant le niveau KCP et la version KCP
I0 0 "I2"	Envoyant données de pesage
I0 0 "I3"	Demande version du logiciel
I0 0 "I4"	Demande numéro de série
I0 0 "S"	Transmettant une valeur stable
I0 0 "SI"	Transmettant une valeur actuelle (aussi instable)
I0 0 "SIR"	Transmettant une valeur actuelle (aussi instable) et répétant
I0 0 "Z"	Remise à zéro
I0 0 "ZI"	RAZ (aussi instable)
I0 0 "@"	Effacer tous les réglages
I0 1 "T" Tarage
I0 1 "TAC"	Effacer la valeur tare
I0 1 "TI"	Tarage (stable et instable)

11 Aide succincte en cas de panne

En cas d'anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début.

Aide:

Panne Cause possible

L'affichage de poids ne s'allume pas.

- La balance n'est pas en marche.

- La connexion au secteur est coupée (câble de secteur pas branché/défectueux).

- Panne de tension de secteur.

- Les piles / piles rechargeables ont été interverties à leur insertion ou sont vides

- Aucune pile / pile rechargeable n'est inséré.

• Courant d'air/circulation d'air

• Vibrations de la table/du sol

- Le plateau de pesée est en contact avec des corps étrangers.

- Champs électromagnétiques/ charge électrostatique (changer de lieu d'installation/ si possible, arrêter l'appareil provoquant l'anomalie)

L'affichage de poids change continuellement

Il est évident que le résultat de pesée est

incorrect

- L'affichage de la balance n'est pas sur zéro

• L'ajustage n'est plus bon.

- Changements élevés de température.

- La balance n'est pas à l'horizontale.

- Champs électromagnétiques/ charge électrostatique (changer de lieu d'installation/ si possible, arrêter l'appareil provoquant l'anomalie)

Au cas où d'autres messages d'erreur apparaissent, arrêter puis rallumer la balance. En cas de perduration du message d'erreur, faites appel à votre concessionnaire professionnel.

12 Déclaration de conformité

Vous trouvez la déclaration de conformité CE/EU actuelle sur-ligne dans:

www.kern-sohn.com/ce
