Type de produit	Balance de pesée électronique avec calcul de prix
Marque	Kern
Modèle	RIB 10K-3HM
Plage de pesée (max)	6 kg / 15 kg (double plage)
Lisibilité (d)	2 g / 5 g
Échelon d'étalonnage (e)	2 g / 5 g
Classe d'étalonnage	III
Reproductibilité	2 g / 5 g
Linéarité	±2 g / ±5 g
Temps de stabilisation	2 s
Temps de chauffe	10 minutes
Poids net	3.8 kg
Alimentation	Adaptateur secteur 220-240 V AC, 50 Hz, sortie 12 V, 500 mA
Pile rechargeable (option)	6 V, 4 Ah, autonomie jusqu'à 80 h (éclairage éteint), charge env. 14 h
Température de fonctionnement	-10°C à 40°C
Humidité admissible	0% à 80% sans condensation
Affichage	3 fenêtres (poids, prix de base, prix de vente) + écran supérieur pour le client
Fonctions principales	Pesée, tare, remise à zéro, calcul de prix, mémoire PLU (40 prix de base), ajustage, étalonnage
Accessoires inclus	Adaptateur secteur, capot de protection, notice d'utilisation, statif (modèle H)
Entretien et nettoyage	Nettoyer avec un chiffon humide et du savon doux ; éviter les liquides à l'intérieur
Sécurité	Ne pas surcharger, utiliser uniquement adaptateur KERN, ne pas ouvrir l'appareil

FOIRE AUX QUESTIONS - RIB 10K-3HM Kern

Comment allumer et éteindre la balance Kern RIB 10K-3HM ?

Pour allumer, appuyez sur la touche ON. Pour éteindre, maintenez enfoncée la touche OFF jusqu'à ce que 'oFF' s'affiche puis disparaisse.

Comment réaliser une pesée avec tare ?

Placez le récipient vide sur le plateau, appuyez sur TARE pour remettre à zéro, puis ajoutez la matière à peser. Le poids net s'affiche. Pour effacer la tare, déchargez le plateau et appuyez à nouveau sur TARE.

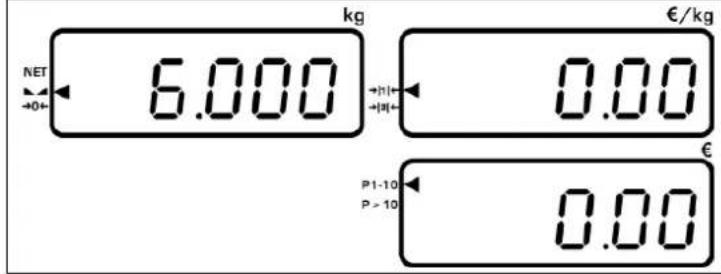

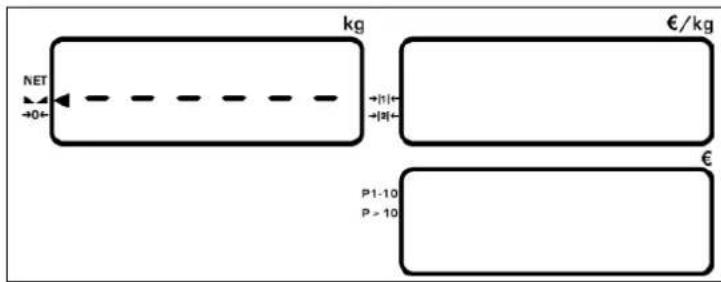

Comment ajuster la balance après un changement de lieu ?

En mode pesée, maintenez enfoncée TARE puis appuyez sur →0←. Saisissez la valeur du poids d'ajustage (recommandé : 10 kg ou 5 kg) à l'aide des touches numériques, puis placez le poids au centre du plateau. L'ajustage se termine automatiquement.

Comment enregistrer un prix de base en mémoire PLU ?

Déchargez le plateau, saisissez le prix de base (ex : 12,50) avec les touches numériques, puis appuyez sur PLU. 'PLU 00' s'affiche brièvement ; pendant ce temps, entrez le numéro de la mémoire (ex : 01) à l'aide des touches numériques. Le prix est enregistré.

Que faire si l'affichage indique 'ERR 4' ?

Le message 'ERR 4' signifie que la plage de réglage du zéro est dépassée. Vérifiez qu'aucun objet ne repose sur le plateau et que la balance est à niveau. Si le problème persiste, contactez le fabricant.

Comment charger la pile rechargeable ?

Branchez l'adaptateur secteur fourni à la balance et au secteur. Le temps de charge initial est d'environ 14 heures. Le voyant vert indique l'alimentation secteur.

Quelle est la charge maximale à ne pas dépasser ?

La charge maximale est de 6 kg pour la première plage et 15 kg pour la seconde. Ne dépassez jamais ces limites, même avec une tare, sous peine d'endommager la balance.

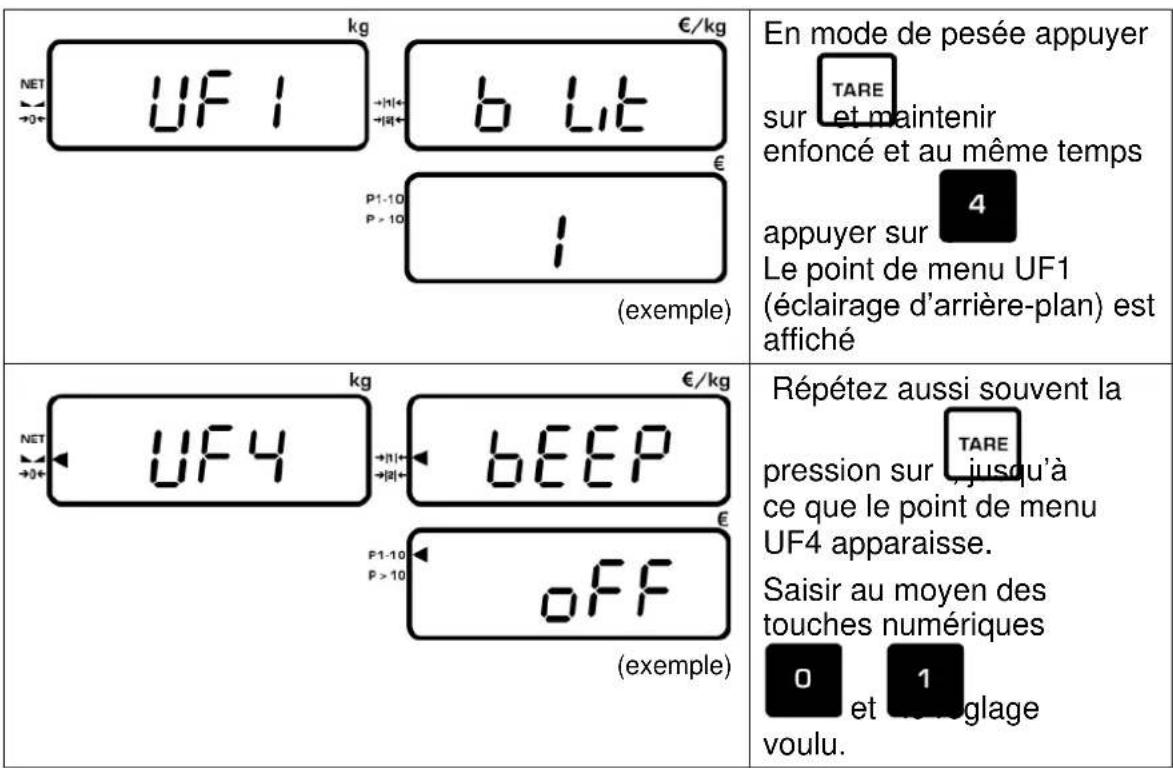

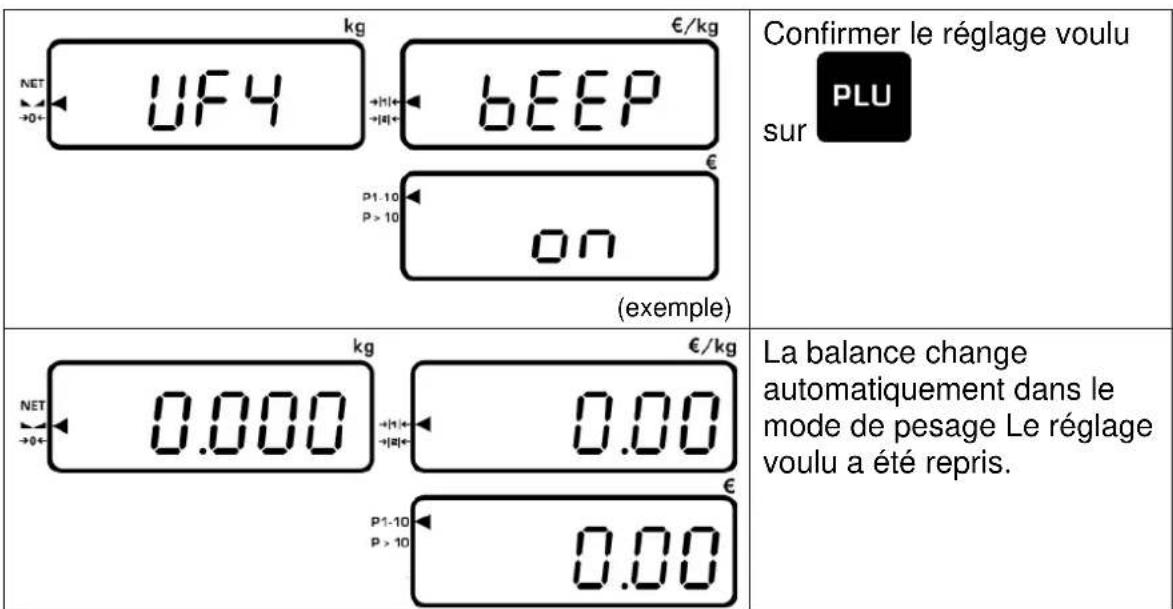

Comment activer ou désactiver le signal sonore ?

Accédez au menu en maintenant TARE enfoncée puis en appuyant sur →0←. Naviguez jusqu'à 'bEEP' avec les touches TARE et →0←. Utilisez les touches numériques pour choisir 0 (désactivé) ou 1 (activé), puis validez avec PLU.

Comment nettoyer la balance ?

Débranchez l'appareil. Utilisez un chiffon doux légèrement humide avec du savon doux. Évitez tout liquide pénétrant à l'intérieur. Pour les résidus de poudre, utilisez un pinceau ou un aspirateur manuel.

Que faire si l'affichage ne s'allume pas ?

Vérifiez que la balance est allumée (touche ON), que l'adaptateur secteur est branché et fonctionne, ou que la pile rechargeable est chargée. Si rien ne fonctionne, contactez le service après-vente.

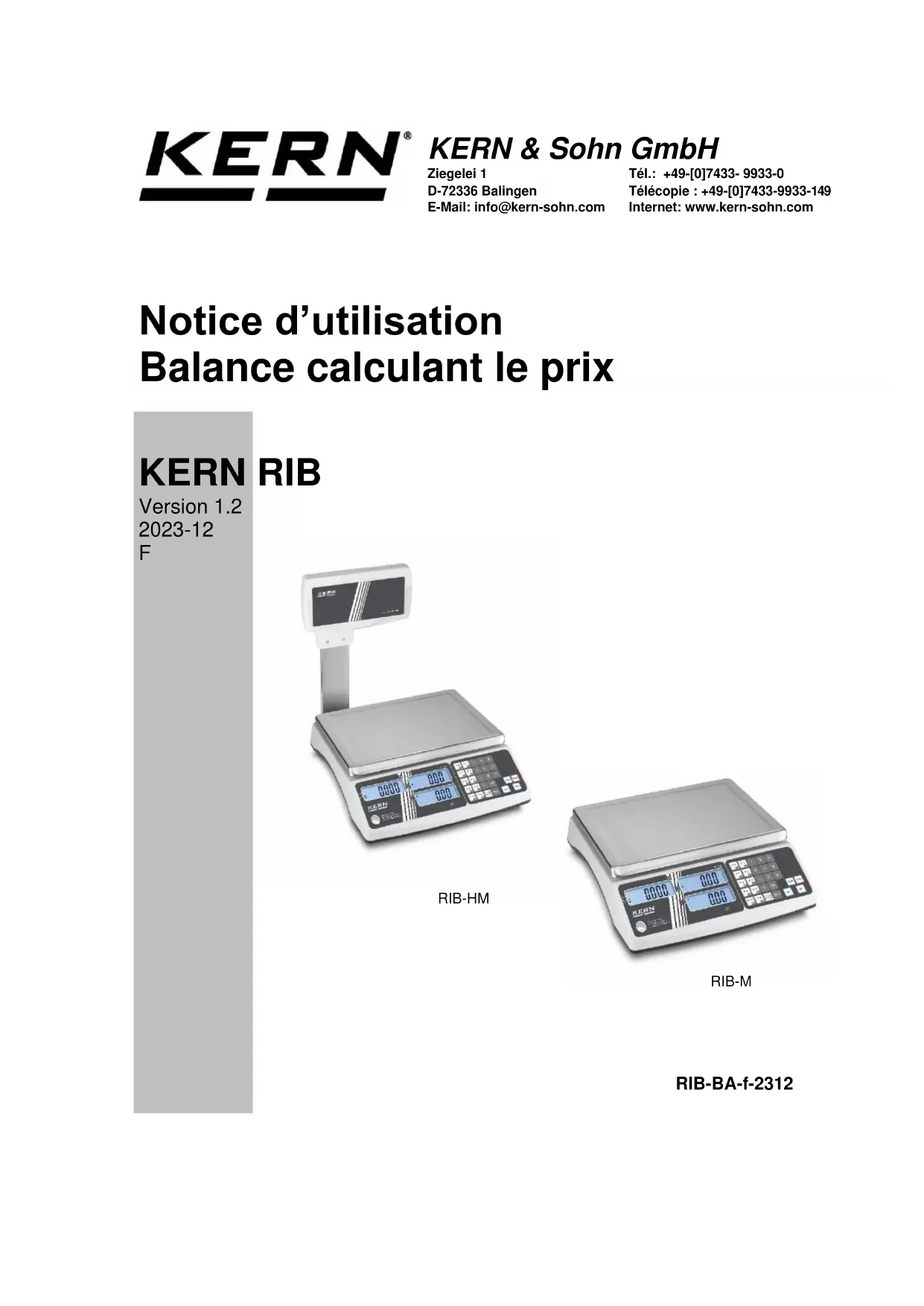

MODE D'EMPLOI RIB 10K-3HM Kern

Notice d'utilisation Balance calculant le prix

KERN RIB

Version 1.2

2023-12

F

RIB-HM

RIB-M

RIB-BA-f-2312

Table des matieres

1 Caracteristiques techniques 4
1.1 Dimensions 5
2 Aperçu de l'appareil. 6
2.1 Vue d'ensemble des affichages 8
2.2 Vue d'ensemble du clavier 10

3 Indications fondamentales (généralités) 12

3.1 Utilisation conforme aux prescriptions 12
3.2 Utilisation inadéquate 12
3.3 Garantie 12
3.4 Vérification des moyens de contrôle 13

4 Indications de sécurité generales 14
4.1 Observer les indications de la notice d'utilisation 14
4.2 Formation du personnel 14

5 Transport et stockage 14

5.1 Contrôle à la réception de l'appareil 14
5.2 Emballage / réxpédition 14

6 Deballage, installation et mise en service 15
6.1 Lieu d'installation, lieu d'utilisation 15
6.2 Déballage 15
6.2.1 Implantation 16
6.2.2 Etendue de la livre / accessoires de série 16
6.3 Branchement secteur 16
6.4 Fonctionnement sur pile rechargeable (en option) 16
6.5 Montage du statif (seulement les modles H) 17
6.6 Première mise en service 19

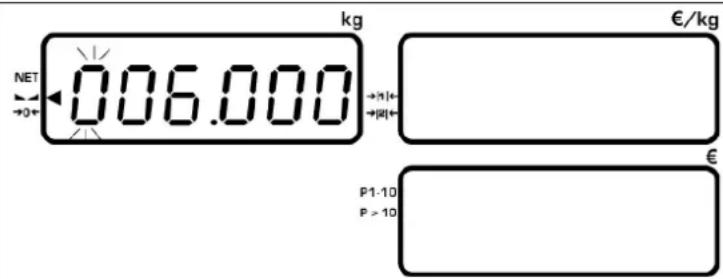

6.7 Ajustage 19
6.8 EtaIonnage 22
6.8.1 Interrupteur d'ajustage et marque scellée 23
6.9 Contrôle des réglages de la balance concernant l'étalonnage d'une balance 23
6.9.1 Mode SAV 24

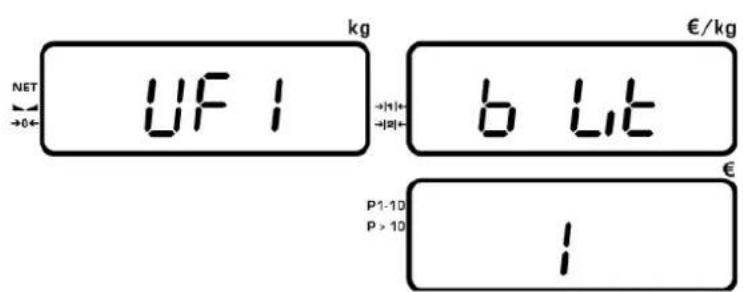

7 Menu 25

7.1 Navigation dans le menu 25
7.2 Apercu des menus 26

8 Fonctionnement 27

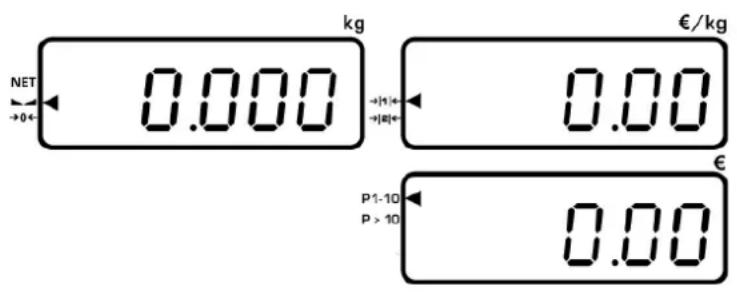

8.1 Mise en marche / arrêt 27
8.2 Remise à zéro 27
8.3 Pesée avec tare 27
8.4 Avertissement surcharge 28

9 Pesée avec détermination du prix 28

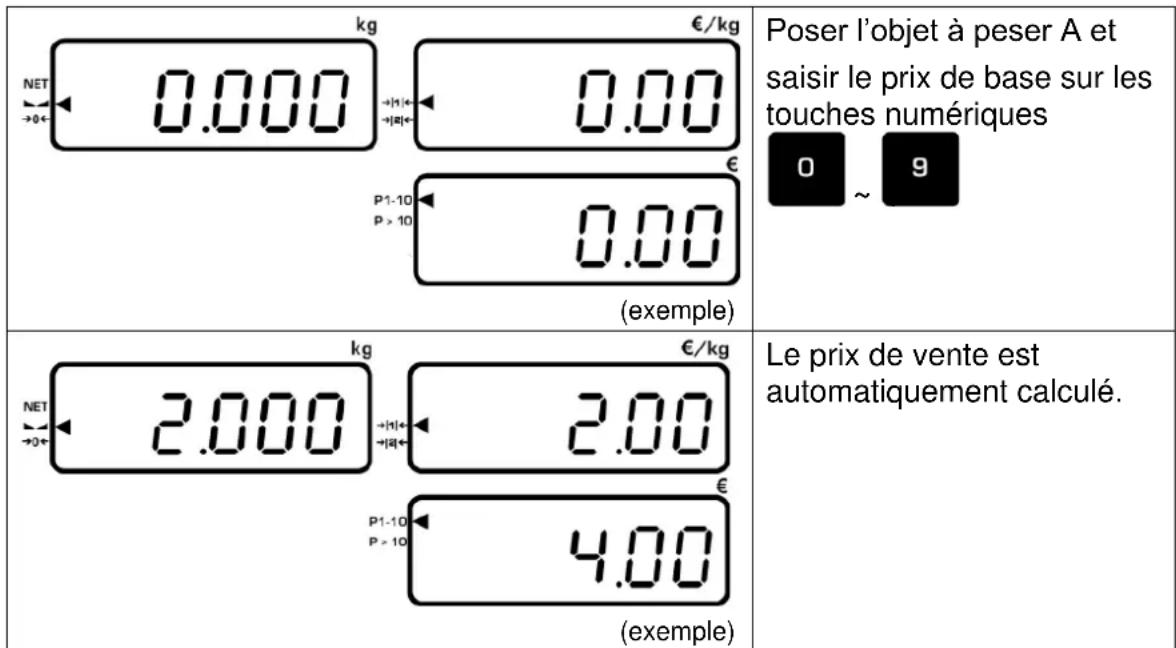

9.1 Saisie du prix de base sur le clavier 28
9.2 Mémoire pour prix de base (PLU = Price look up) 29

10 Autres fonctions utiles 30
10.1 Eclairage du fond de I'ecran d'affichage 30
10.2 Signal sonore 31

2 RIB-BA-f-2312

11 Maintenance, entretien, elimination 32
11.1 Nettoyage 32
11.2 Maintenance, entretien 32
11.3 Mise au rebut 32

12 Aide succincte en cas de panne 33
12.1 Messages d'erreur 33

1 Caracteristiques techniques

Modèles sans écran d'affichage supérieur:

KERN	RIB 6K-3M	RIB 10K-3M	RIB 30K-2M
Plage de pesée (max)	3 kg/6 kg	6 kg/15 kg	15 kg/30 kg
Lisibilité (d)	1 g/2 g	2 g/5 g	5 g/10 g
Charge minimale (Min)	20 g; 40 g	40 g; 100 g	100 g, 200 g
Echelon d'étalonnage (e)	1 g/2g	2 g/5 g	5 g/10 g
Classe d'étalonnage	III	III	III
Reproductibilité	1 g/2 g	2 g/5 g	5 g/10 g
Linéarité	± 1 g / ±2 g	± 2 g /± 5 g	± 5 g / ±10 g
Poids d'ajustage conseillé(non indiqué)	5 kg; 1 kg (F2)	10 kg; 5 kg (M1)	20 kg;10 kg(M1)
Temps de stabilisation	2 s
Temps de chauffe(temps rature de service)	10 minutes
Poids net (kg)	3.2 kg
Température ambiente autorisée	-10° C jusqu'à 40° C
Humidité atmosphériquetolérée	0 % - 80 % (non condensant)
Alimentation en courant	Adaptateur secteur 220 V – 240 V AC 50 Hzbalance 12 V, 500 mA
Pile rechargeable (option)	6 V, 4 Ah
	Durée de fonctionnement – éclairage d'arrière-plan étéint 80 hrs.
	Durée de chargement env. 14 heures

Modèles avec écran d'affichage supérieur:

KERN	RIB 6K-3HM	RIB 10K-3HM	RIB 30K-2HM
Plage de pesée (max)	3 kg/6 kg	6 kg/15 kg	15 kg/30 kg
Lisibilité (d)	1 g/2 g	2 g/5 g	5 g/10 g
Charge minimale (Min)	20 g; 40 g	40 g; 100 g	100 g; 200 g
Echelon d'étalonnage (e)	1 g/2g	2 g/5 g	5 g/10 g
Classe d'étalonnage	III	III	III
Reproductibilité	1 g/2 g	2 g/5 g	5 g/10 g
Linéarité	± 1 g / ±2 g	± 2 g /± 5 g	± 5 g / ±10 g
Poids d'ajustage conseillé (non indiqué)	5 kg; 1 kg (F2)	10 kg; 5 kg (M1)	20 kg;10 kg (M1)
Temps de stabilisation	2 s
Temps de chauffe (température de service)	10 minutes
Poids net (kg)	3.8 kg
Température ambiente autorisée	-10° C jusqu'à 40° C
Humidité atmosphérique tolérée	0 % - 80 % (non condensant)
Alimentation en courant	Adaptateur secteur 220 V - 240 V AC 50 Hz balance 12 V, 500 mA
Pile rechargeable (option)	6 V, 4 Ah
	Durée de fonctionnement - éclairage d'arrêt-Plan éteint 80 hrs.
	Durée de chargement env. 14 heures

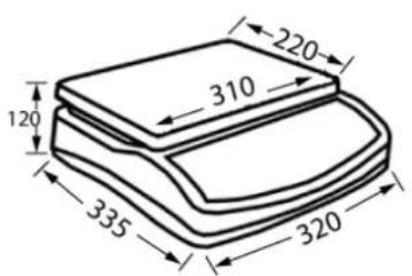

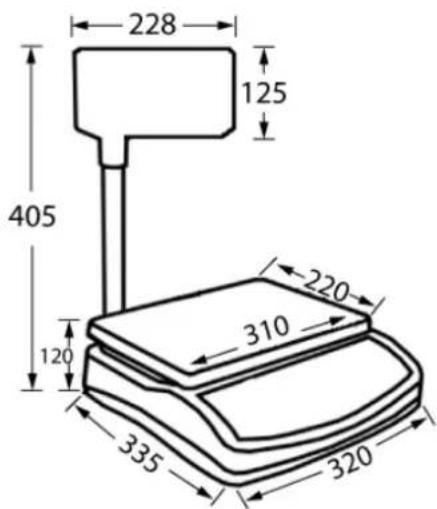

1.1 Dimensions

2 Aperçu de l'appareil

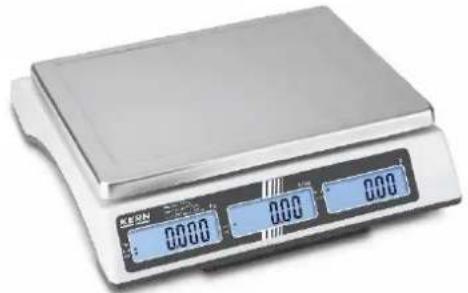

Modèles sans écran d'affichage supérieur:

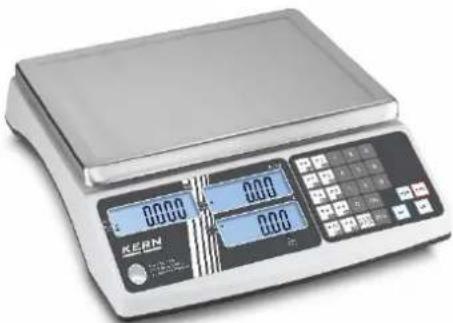

Côté avant

Côté arrêté

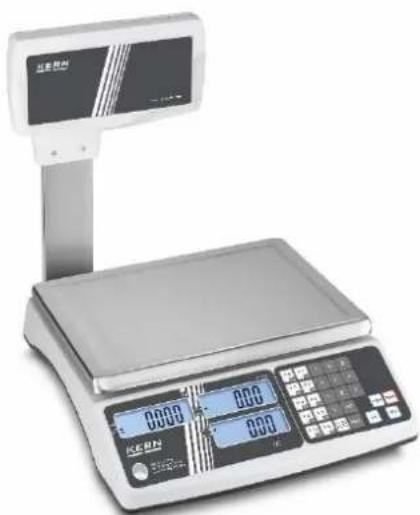

Modèles avec écran d'affichage supérieur:

Côté avant

Côté arrêté

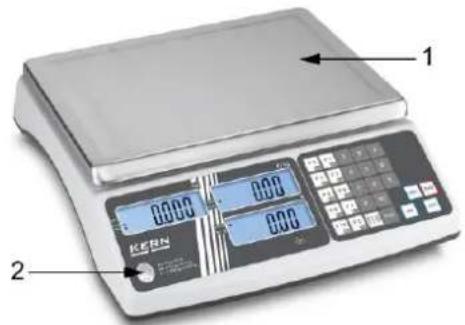

1. Plateau de pesée / compartment à piles rechargeables (sous le plateau de pesée)
2. Bulle d'air

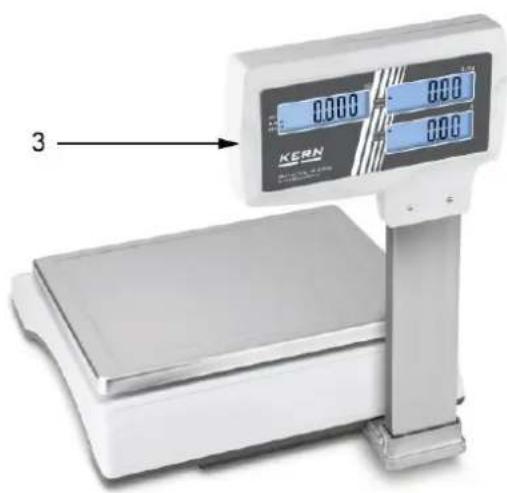

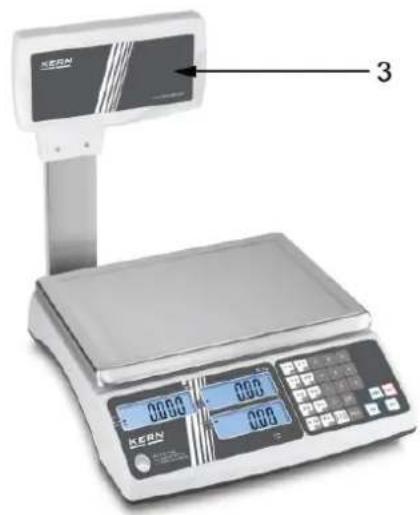

3. Affichage supérieur

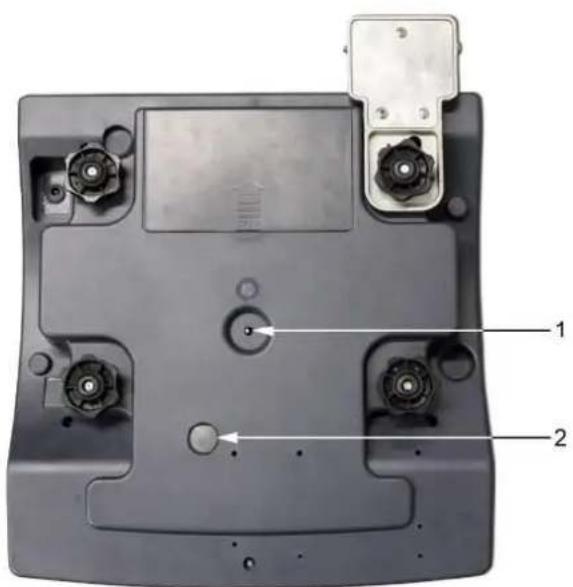

Partie inférieure de la balance

1. Support du statif (seulément les modèles H)
2. Compartment à batteries
3. Interrupteur d'ajustage
4. Pieds à vis
5. Raccord adaptateur secteur

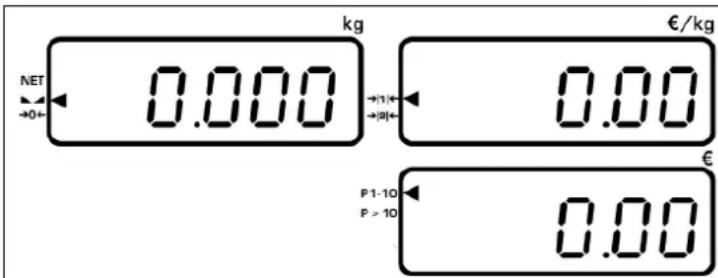

2.1 Vue d'ensemble des affichages

• Affichage de la balance (dans tous les modèles)
• Affichage de la balance et affichage supérieur (seulement sur les modèles avec statif)

Poids

Prix de base

Prix de vente

Bulle d'air

S'allume en vert avec une alimentation en courant par l'adaptateur du réseau

• Affichage côté postérieur de la balance (seulement dans les modèles sans statif)

Poids

Prix de base

Prix de vente

Affichage poids

Ici s'affichera le poids du produit pesé.

+ -	▲	La capacité de la pile rechargeable sera bientôt épuisée
g / kg	▲	Unité de pesée
NET	▲	Poids net
▲	▲	Affichage de la stabilité
→0←	▲	Affichage de la position zéro

Affichage prix de base

+ -	▲	La capacité de la pile rechargeable sera bientôt épuisée
→|1|←	▲	Plage
→|2|←
€/kg		Prix de base en €/kg

Affichage prix de vente

Ici s'affichera le prix de base en Euros [€].

P1-10 P > 10

▲

PLU's • Espace de mémoire 1-10 • Espace de mémoire 11-20

Affichage fonctionnement secteur

DEL
vert	avec branchement à l'alimentation en courant

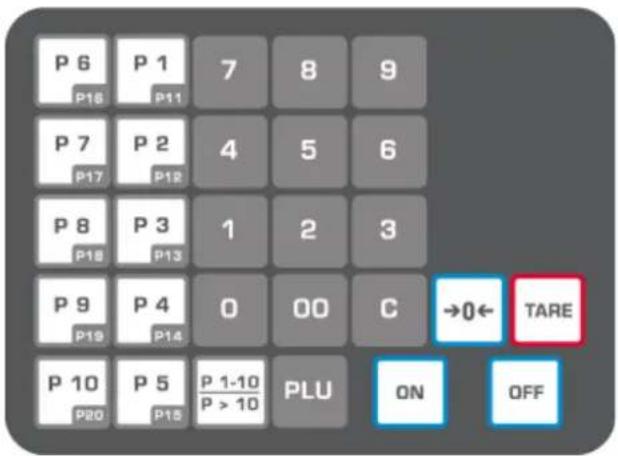

2.2 Vue d'ensemble du clavier

Sélection	Fonction
P1 P11~P 10 P20	• Touches PLU
00~9	• Touches numériques
C	• Effacer le prix de base - Dans le menu: Quitter la fonction / rentrer dans le mode de pesée
PLU	• Mémoriser le prix de base - Dans le menu: Valider l'entrée
P 1-10 P > 10	• Changement entre les espaces de mémoire 1-10 et 11-20
TOTAL	• Calcul du prix de vente
→0←	• Remise à zéro - Retourner au menu - Dans le cas de saisie numérique: Changer la décembre vers la gauche
TARE	• Tarage	Dans le menu: Appeler le menu avec 4 • Changer en avant dans le menu Dans le cas de saisie numérique: • Changer une décembre vers la droite
ON	• Allumer la balance
OFF	• Mettre la balance à l'arrêt

3 Indications fondamentales (généralités)

3.1 Utilisation conforme aux prescriptions

La balance que vous avez achetée sert à la détermination de la valeur de pesée de matières devant être pesées. Elle est donc pour être utilisée comme „balance non automatique“, c'a d. que les matières à peser seront posées manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois stabilisée.

3.2 Utilisation inadéquate

• Nos balances ne sont pas des balances automatiques et ne sont pas destinées à être utilisées dans des processus de pesage dynamiques. Cependant, après avoir vérifié la plage d'utilisation individuelle et les exigences de précision spécifique à l'application, enumeratedes ici, les balances peuvent également être utilisées pour des mesures dynamiques.
• Ne soumettez pas le plateau à une charge prolongée. Cela peut endommager le mécanisme de mesure.
• Évitez toute secousse et surcharge de la balance au-delà de sa charge maximale (Max), prénant en compte la charge de la tare. Cela pourrait exposer la balance au risque de détérioration.
• N'utilise jamais la balance dans les endroits susceptibles d'explosion. Le modele fabriqué en série n'est pas equipé de protection contre les Explosionions.
• Il est interdit de modifier la construction de ca balance. Cela peut entrainer l'affichage de résultats de mesure incorrects, la violation des conditions techniques de sécurité soit la dépréciation de la balance.
• La balance ne peut être exploiterée que conformément aux recommendations données. Autres utilisations/applications doivent faire l'objet d'une autorisation par écrit de KERN.

3.3 Garantie

La garantie n'est plus valable en cas de

non-observation des prescriptions figurant dans notre notice d'utilisation
- utilisation outrepassant les applications décrites
- modification ou d'ouverture de l'appareil
- de dommages mécaniques et de dommages occasionnés par les produits, les liquides, l'usure naturelle et la fatigue
- mise en place ou d'installation électrique inadéquates
- surcharge du système de mesure

3.4 Vérification des moyens de contrôle

Les propriétés techniques de mesure de la balance et du poids de contrôle eventuellement utilisé doivent être contrôlées à intervalles réguliers dans le cadre des contrôles d'assurance qualité. A cette fin, l'utiliseur responsable doit définir un intervalle de temps approprié ainsi que le type et l'étendue de ce contrôle. Des informations concernant la vérification des moyens de contrôle des balances ainsi que les poids de contrôle nécessaires à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibrage accréité DKD, KERN propose un calibrage rapide et économique pour les poids d'ajustage et les balances (sur la base du standard national).

4 Indications de sécurité generales

4.1 Observer les indications de la notice d'utilisation

Avant l'installation et la mise en service de l'appareil, lisez attentivement l'ensemble de cette notice d'emploi et ce même si vous avez déjà utilisé des balances KERN.

4.2 Formation du personnel

L'appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin.

5 Transport et stockage

5.1 Contrôle à la réception de l'appareil

Nous vous prions de contrôle l'emballage des son arrivée et de vérifier lors du déballage que l'appareil ne présente pas de dommages extérieurs visibles.

5.2 Emballage / réxpédition

Conservez l'emballage d'origine pour le cas eventuel du_retour de l'appareil au fabricant.
L'appareil ne peut etre renvoye que dans son emballage d'origine.
Avant l'expédition, déconnectez tous les cables et toutes les pièces démontables/amovibles.
Il faut également restituer, le cas échéant, toutes les protections de transport.
Calez toutes les pieces, p. ex. le pare-brise, le plateau, l'adaptateur secteur etc. pour les protégger contre les déplacements et les dommages.

6 Déballage, installation et mise en service

6.1 Lieu d'installation, lieu d'utilisation

La balance a ete construite de maniere a pouvoir obtenir des résultats de pesee fiables dans les conditions d'utilisation d'usage.

Vous pouvez travailler rapidement et avec précision à condition d'installer votre balance à un endroit approprié.

Dans le lieu d'emplacement, il faut respecter les principes suivants :

• La balance doit être posée sur une surface stable et plane.
• Évitez d'exposer la balance à une chaleur extréme ainsi qu'à une fluctuation de températures, par exemple en la plaçant pres d'une source de chauffage, ou l'exposant directement aux rayons du soleil.
• La balance doit être protégée contre les courants d'air provenant des portes et fenêtres ouvertes.
• Evitez les secousses durant la pesée.
• Protégez la balance contre l'air fortement humide, les vapeurs et les poussières.
• N'exposez pas la balance de manière prolongée à une forte humidité. Installer un apparéil froid dans un endroit plus chaud peut provoquer l' apparition d'une couche d'humidité (condensation de l'humidité atmosphérique sur l' apparéil) non désirée. Dans ce cas, laissez l' apparéil coupé du secteur s'acclimat à la température ambientependant environ 2 heures.
• Evitez les charges électrostatiques du matériel de pesée ou du recipient utilisé pour la pesée.
• N'utilisez pas l'appareil dans des zones représentant un risque d'explosion de substances ou dans des zones représentant un risque d'explosion de gaz, vapeurs, brouillards ou poussières!
• Éloignez les produits chimiques (par ex. liquides ou gaz) qui pouraient attaquer les surfaces internes et externes de la balance et les endommager.
• L'apparition de champs electromagnétiques, de charges electrostatiques (par exemple lors de la pesée/comptage de quantités de pieces en plastique), ainsi qu'une alimentation électrique instable peuvent provoquer des écarts d'affichage importantes (résultats de pesée erroné, ainsi que dommages à la balance). Déplacez l'appareil ou la source des perturbations.

6.2 Deballage

Sortir avec précaution la balance de l'emballage,steroler la pochette en plastique et installer la balance au poste de travail prevu a cet effet.

6.2.1 Implantation

Proceder à la mise à niveau de la balance à l'aide des vis des pieds, jusqu'à ce que la bulle d'air du niveau se trouve dans le cercle prescrit.

6.2.2 Etendue de la livre / accessoires de série :

Balance,voir au chap.2
Adaptateur réseau
- Capot de protection de travail
- Notice d'utilisation
- Statif (seulument dans les modèle H)

6.3 Branchement secteur

L'alimentation en courant s'effectue au moyen du bloc externe d'alimentation secteur. La valeur de tension imprimée sur l'appareil doit concorder avec la tension locale.

N'utiliser que des bloc d'alimentation de courant KERN d'origine. L'utilisation d'autres marques n'est possible qu'avac I'autorisation de KERN.

Important :

Avant la mise en service, vérifie que le cordon d'alimentation n'est pas endommagé.
L'adaptateur secteur ne doit pas entraire en contact avec des liquides.
La prise doit tousiers etre facilement accessible.

6.4 Fonctionnement sur pile rechargeable (en option)

La pile rechargeable fournie en série se recharge grâce à l'adaptateur livre avec le dispositif.

Avant sa première utilisation, la pile devrait etre chargée au moins pendant 14 heures à l'aide de I'adaptateur.

• Si le symbole des batteries apparait dans l'affichage, la capacité des piles rechargeables est en train de toucher à sa fin. La pile rechargeable est à charger exclusivement par le bloc secteur faisant partie des fournitures.

est affché	Capacité de la pile rechargeable au dessous de 5.6 V
s'allume par intermittence	Capacité de la pile rechargeable au dessous de 5.5 V
La balance s'éteigne automatiquement si la capacité de la pile rechargeable est au dessous de 5.4 V

6.5 Montage du statif (seulement les modèles H)

Câble de branchement - sur la balance

• et sur le statif

Fixer le statif à la balance comme décrit dans ce qui suit:

Desserer les vis latéraux du support de statif sur la balance

Enficher les deux connexions.

Veiller à ce que les câbles ne soient pas torsadés.

Enficher le statif avec précaution dans le support de statif de la balance.

Veiller à ce que les câbles ne soient pas coincés

Aligner l'affichage sur le statif vers le client (voir illustration en bas).

Fixer le statif à l'aide des deux vis latéraux du support de statif.

Allumer la balance et contrôle si l'affichage sur le statif fonctionne.

Dans le cas contraire, détacher le statif de la balance et contrôle les connexions.

6.6 Première mise en service

Pour obtenir des résultats exacts de pesée avec les balances électroniques, les balances doivent avoir atteint sa température de service (voir temps d'échauffement au chap. 1). Pour ce temps de chauffe, la balance doit être branché à l'alimentation de courant (secteur, pile rechargeable).

La précision de la balance dépend de l'accelération due à la pesanteur. Il est impératif de tener compte des indications du chapitre Ajustage.

6.7 Ajustage

Etant donné que la valeur d'accelération de la pesanteur varie d'un lieu à l'autre sur la terre, il est nécessaire d'adapter chaque balance – conformément au principe physique fondamental de pesée – à l'accelération de la pesanteur du lieu d'installation (uniquement si la balance n'a pas déjà été ajustée au lieu d'installation en usine). Ce processus d'ajustage doit être effectué à chaque première mise en service et après chaque changement de lieu d'installation et à fluctuations du température d'environ. Pour obtenir des valeurs de mesure précises, il est recommandé en supplément d'ajuster aussi périodiquement la balance en fonctionnement de pesée.

i Dans la mesure du possible, procedez à l'étalonnage en utilisant un poids dont la masse est proche à la charge maximale de la balance (poids d'ajustement recommendé, voir le chapitre1). L'ajustement peut être réalisé à l'aide d'autres poids, aux autres valeurs nominales ou classes de tolérance, mais cette pratique n'est pas optimale du point de vue de la technique de mesure. La précision du poids d'ajustage doit correspondre approximativement à l'échelon [d] de la balance, et encore mistrés si elle est légèrement supérieure. Les informations sur les masses d'étalonnage sont disponibles sur le site Web : http://www.kern-sohn.com

Assurez la stabilité de l'entourage de l'appareil. Un temps de préchauffage est nécessaire pour la stabilisation (voir chap.1).
Assurez-vous qu'il n'y aaucun objet sur le plateau de pesée.
- Evitez les vibrations et les courants d'air.
- Procedez à l'ajustement uniquement lorsque le plateau de pesée standard est en place.
Pour les balances avec certificat d'examen de type, l'ajustement est désactisé.

Afin de supprimer le blocage d'accès, détruirez le plomb et appuyez sur l'interrupteur d'ajustement. Position du commutateur d'ajustement, voir le chapitre 6.8.1.

Nota :

Une fois le plomb détruit, la balance doit être réverifiée par un organisme notificationé agréé et protégée par un nouveau plomb avant de pouvoir être réutilisée dans des applications nécessitant la verification.

Procedure à suivre pour l'ajustage:

Veillez à avoir des conditions environnementales stables. Un temps de préchauffage (voir au chap. 1) est nécessaire pour la stabilisation. Aucun objet ne doit se couver sur le plateau de pesage.

Mettre à disposition le poids d'ajustage, détails voir chap.1 „Données techniques“

En mode de pesée appuyer sur TARE et maintainir enfoncé et additionnellement appuyer sur

Si dans la fenêtre du prix de base est affiché „CAL oFF“, ou si la balance ne réagit pas, l'interrupteur d'étalonnage sur le côté inférieur de la balance doit être mis en position „ON“, voir chap. 6.8.1

La valeur du poids d'ajustage est affichée.

La première position clignote Soit:

• Reprendre le poids d'ajustage affiché,
• Saisir un nouveau poids d'ajustagesur les touches numériques

Poser le poids d'ajustage au centre du plateau de pesée

" est brievement affché, la balance est ajustee et ensuite se commute automatiquement en mode de pesée.

La valeur pondérale du poids d'ajustage sur le plateau de pesée est affichée.
Le processus d'ajustage alors est correctement fini.

En cas d'erreur d'ajustage ou d'une valeur d'ajustage erronée, un message d'erreur est généraé à l'écran et il faut alors recommencer le processus d'ajustage.

6.8 Etailonnage

Informations generales :

Conformément à la directive 2014/31/UE les balances doivent être vérifiées pour pouvoir les exploiter comme suit (cadre légal):

• dans le commerce, si le poids détermine le prix;
• fabrication de médicaments en pharmacie et la détermination de la masse lors des analyses effectuees dans les laboratoires Médicaux et pharmaceutiques ;
• fins administratifs ;
• confection des préemballages.

En cas de doute, dirigez-vous au bureau des poids et des mesures local.

Au cours de la période de vérification, les balances utilisées dans le cadre des applications spécifiée par la loi (-> balances vérifiées), doivent maintainir le niveau d'erreur limite admissible - équivalent généralement au double de la valeur limite d'erreur de l'indication de poids lors de la vérification.

Une fois la période de validité de la vérification expiree, une nouvelle vérification doit être effectue. L'ajustement de la balance, nécessaire pour effectuer une nouvelle vérification afin de maintainir les erreurs limites des indications admissibles aux balances vérifiées, n'est pas couvert par la garantie.

Indications relatives à la vérification :

Les balances individues dans les caractéristiques techniques comme adaptées à la vérification disposant de l'attestation d'examen UE de type. Si la balance est exploitée sur le terrain si mentionné, exigeant sa vérification, elle doit être vérifiée et cette vérification doit être renouvelée systématiquement.

Toute vérification postérieure a lieu conformément aux dispositions en vigueur dans le pays en question. Par exemple, en Allemagne, la période de vérification des balances dure généralement 2 ans.

Respectez les dispositions de la loi en vigueur dans le pays de l'utilisateur !

La verification de la balance sans plomb est nulle.

En cas des balances avec attestation d'examen UE de type, la présence des plombs indique que l'appareil peut être ouvert et maintenu uniquement par un personnel spécialisé et autorisé. La destruction des plombs signifie l'annulation de la vérification. Respectez les normes et règlements nationaux. En Allemagne une nouvelle vérification est exigée.

6.8.1 Interrupteur d'ajustage et marque scellede

1. Interrupteur d'ajustage
2. Commutateur d'étalonnage

Points de scellement sur les deux cotsés

6.9 Contrôle des réglages de la balance concernant l'étaconnage d'une balance

Pour l'ajustage, la balance doit être commutée dans le mode de service.

Dans le mode de service, tous les paramètres de la balance se peuvent modifier.

Si cela est survenu par inadvertence, prendre contact avec KERN.

Sur les balances étalandées le mode de SAV est bloqué par l'interrupteur. Afin d'enlever le blocage de l'accès, il faut briser le cachet et actionner l'interrupteur.

Attention:

Après avoir rompu le cachet la balance doit être ré-étalonnée ensuite par un service homologué qui devra apposer un nouveau sceau, avant de pouvoir réutiliser la balance dans des applications soumises à l'obligation d'étalonnage.

6.9.1 Mode SAV

La vue d'ensemble des paramètres SAV sert seulement au contrôle des paramètres régés par l'autorité d'étalonnage compétente. Aucune modification ne doit être apportée.

Touches	Afficheur		Description
dans le mode de pesée
Appuyer sur TARE et prendre enfoncé et additionnellement appuyer 3 sur	G	00	Gravité
		X.XXXXXX
Appuyer sur TARE et!");瞳en enfoncé,additionnellement appuyer5 sur	120200115P1-10P>10
	1	Test du clavier
	2	Poids d'ajustage valeur interne
	3	Version du logiciel (exemple)
Appuyer sur TARE et;nectar enfoncé,additionnellement appuyer6 sur	bAt 6.7	Ad	Tension de la batterie valeur interneValeur du convertisseur analogique-digital
		XXXXX

7 Menu

7.1 Navigation dans le menu

Appel du menu

En mode de pesée appuyer sur

TARE et maintainir enfoncé et additionnellement appuyer sur

Le premier point de menu UF1 (éclairage d'arrière-plan) est affché

Selectionner le bloc de menu

• Retourner au point de menu sur

TARE

Avancer au point de menu sur

Réglage des paramètres

A l'aide des touches numériques

0

.

9

Verifier le réglage

Appuyer sur

PLU

Retourner en mode pesée / sortir de la fonction sans mise en mémoire

Appuyer sur

7.2 Aperçu des menus

Fonction ↓ TARE		Réglages 0 à 9 et PLU		Description
UF1	b Lit			Eclairage d'arrière-plan, voir chap. 10.1
	1 (exemple)	1		Eclairage d'arrière-plan automatiquement éteint
		0		Eclairage d'arrière plan éteint
UF2	rS232			non documenté
	1 (exemple)	0-3
UF3	bAUd			non documenté
	9600 (exemple)	1200, 2400, 4800, 9600
UF4	bEEP			Signal sonore à l'appel de touche
	oFF (exemple)	0	off	Signal sonore coupé
		1	on	Signal sonore en marche

8 Fonctionnement

8.1 Mise en marche / arrêt

Pourmettre en marche appuyer sur ON La balance effectue un controle automatique.Des que les trois fenetes d'affichage affichent la valeur "0" ,votre balance est prete a peser.

Pour la mise hors circuit, appuyer sur OFF et garder enforcé. Dans l'affichage de poids apparait "oFF", continuez enforcer OFF jusqu'à ce que, affichage "oFF" s'éteigne. Alors la balance est mise hors circuit.

8.2 Remise à zéro

La remise à zéro permet de corriger l'influence de petits encrasements sur le plateau de la balance.

Delester la balance

Appuyer sur 0 la balance commence par la remise a zéro. L'indicateur [ ] a cote de -appaigt.

8.3 Pesée avec tare

Déposer le écipient de pesée. Àpres contrôle de la stabilité, appuyez sur la touche TARE L'affichage zéro et l'indicateur [ ] à côté de [NET] apparait.
Peser les matières à peser, le poids net est affché.
Une fois le contenant de tare enlevé, le poids total apparaît en affichage négatif.
TARE Pour effacer la valeur de tare délester le plateau de pesée et appuyer sur l'indicateur [ ] à côté de [NET] s'éteint.

Eviter impératifement de charger la balance au-delà de la charge maximale indiquée (Max.) après déduction eventuelle d'une charge de tare déjà existante. Sinon, la balance pourrait être endommagée.

Le dépassement de la charge maxime est affiché dans l'écran „hhhhhh" et un signal acoustique (si ce signal avait été précédemment mis sur „on" dans le menu).

Délester le système de pesée ou réduire la précontrainte.

9 Pesée avec détermination du prix

Après dépôt du produit à peser et réglage du prix de base, le prix est automatiquement calculé et il s'affiche au niveau de l'écran respectif.

9.1 Saisie du prix de base sur le clavier

En cas de recours à un récipient de pesée le tarer sur TARE au chap. 8,3.

• Le prix de base régle est effacé sur
• Calcul du retour, voir chap. 9.2

9.2 Mémoire pour prix de base (PLU = Price look up)

La balance peut enregistrer 40 prix de base.

Enregister:

Délestez le plateau de pesée

Saisir le prix de base sur les touches numériques

(example)

Appuyer sur , PLU 00" est brievement affché. Pendant cet affichage saisir l'espace en memoire youlu sur les touches

Le prix de base sera enregistré sous la PLU saisie.

Appel / affichage du prix de vente:

Posez la marchandise sur le plateau.

Appuyer sur la PLU voulue

Le prix de base méorisé sous cette PLU est affché et le prix de vente est automatiquement calculé.

(example)

10 Autres fonctions utiles

10.1 Eclairage du fond de I'ecran d'affichage

0	Eclairage d'arrière plan éteint	Pour protégger les batteries
1	Eclairage d'arrière-plan automatiquement éteint	Pour économiqueiser les batteries, l'éclairage d'arrière-plan se met automatiquement hors circuit 10 secondes après que la valeur de pesée se soit stabilisée

10.2 Signal sonore

Il y a la possibilité d'activer un signal sonore, activé en cas de surcharge ou en appuyant sur une touche.

La marche à suivre est la suivante:

0	Signal sonore coupé
1	Signal sonore en marche

11 Maintenance, entretien, élimination

Avant de commencer tout travail lié à la maintenance, au nettoyage et à la réparation, déconnectez l'appareil de l'électricité.

11.1 Nettoyage

Ne pas utiliser des produits de nettoyage agressifs (dissolvants, etc.), utiliser uniquement un chiffon humidifié avec de la lessive de savon douce. Empêcher les liquides à pénétrer à l'intérieur. Nettoyer à l'aide d'un chiffon sec et doux.

Les restes des échantillons/poudres peuvent s'enlever à l'aide d'un pinceau et d'un aspirateur manuel.

Ramassez immédiatement tout matériel déversé.

11.2 Maintenance, entretien

L'appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant recu l'autorisation de KERN.
Avant d'ouvrir l'appareil, couper ce dernier du secteur.

11.3 Mise au rebut

L'élimination de l'emballage et de l'appareil doit être effectuee par I'utilisateur selon le droit national ou regional en vigueur au lieu d'utilisation.

12 Aide succincte en cas de panne

En cas d'anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début.

Panne

L'affichage de poids ne s'allume pas.

Cause possible

• La balance n'est pas en marche.
• La connexion au secteur est coupée (câble de secteur pas branché/défectueux).
• Panne de tension de secteur.
• Les piles ont eté interverties à leur insertion ou sont vides
• Aucune pile n'est insérée.
  Courant d'air/circulation d'air
• Les portes vitrées ne sont pas fermées
• Vibrations de la table/du sol
• Le plateau de pesée est en contact avec des corps étrangers.
• Champs electromagnétiques/ charge electrostatique (changer de lieu d'installation/ si possible, arrêté l'appareil provoquant l'anomalie)

L'affichage du poids changesans discontinuer

Le résultat de la pesée est manifestement faux

L'affichage de la balance n'est pas sur zéro
L'ajustage n'est plus bon.
- La balance n'est pas à l'horizontal.
- Changements élevés de température.
- Champs electromagnétiques/ charge electrostatique (changer de lieu d'installation/ si possible, arrêté l'appareil provoquant l'anomalie)

Au cas où d'autres messages d'erreur apparaisent, arrêté puis rallumer la balance. En cas de perduration du message d'erreur, faites appel au fabricant.

12.1 Messages d'erreur

ERR 4	La plage de réglage du zéro est dépassée
ERR 5	Saisie non valable
ERR 6	Système électronique endommagé
