Caractéristiques techniques	Alimentation ATX 80 PLUS, puissance de 750W, connecteurs PCIe 6+2, câbles modulaires.
Utilisation	Conçue pour les PC de jeu et les stations de travail, compatible avec les configurations multi-GPU.
Maintenance et réparation	Vérifier régulièrement les ventilateurs et les filtres à poussière, nettoyer l'intérieur du boîtier.
Sécurité	Protection contre les surcharges, les courts-circuits et les surchauffes, conforme aux normes de sécurité.
Informations générales	Garantie de 5 ans, certification 80 PLUS pour une efficacité énergétique accrue.

FOIRE AUX QUESTIONS - QUANTUM Oversteel

Quelles sont les spécifications de l'alimentation Oversteel QUANTUM ?

L'alimentation Oversteel QUANTUM dispose d'une puissance de 750W, d'une certification 80 PLUS Bronze et d'un ventilateur de 120 mm pour un refroidissement optimal.

Comment savoir si l'alimentation est compatible avec ma configuration ?

Vérifiez que votre carte mère et vos composants nécessitent une alimentation de 750W minimum et qu'ils utilisent des connecteurs standard tels que 24 broches pour la carte mère et 6/8 broches pour les cartes graphiques.

Que faire si l'alimentation ne s'allume pas ?

Assurez-vous que l'alimentation est correctement branchée à la prise électrique et que le bouton d'alimentation à l'arrière est en position 'ON'. Vérifiez également les connexions à votre carte mère et à vos composants.

L'alimentation Oversteel QUANTUM émet-elle des bruits étranges ?

Un léger bruit du ventilateur est normal, mais si vous entendez des cliquetis ou des bourdonnements forts, cela peut indiquer un problème. Vérifiez que le ventilateur n'est pas bloqué et envisagez de contacter le support technique.

Puis-je utiliser l'alimentation Oversteel QUANTUM pour un PC gaming ?

Oui, l'alimentation Oversteel QUANTUM est conçue pour les configurations de jeux et peut alimenter des cartes graphiques haut de gamme ainsi que des processeurs puissants.

Comment entretenir mon alimentation Oversteel QUANTUM ?

Pour entretenir votre alimentation, assurez-vous de garder les ventilateurs propres et de dépoussiérer régulièrement l'intérieur du boîtier pour éviter une surchauffe.

Quelle est la durée de garantie de l'alimentation Oversteel QUANTUM ?

L'alimentation Oversteel QUANTUM est couverte par une garantie de 2 ans à compter de la date d'achat.

Que faire si l'alimentation surchauffe ?

Assurez-vous que le système de refroidissement fonctionne correctement et que l'alimentation est bien ventilée. Si l'alimentation continue de surchauffer, débranchez-la et contactez le support technique.

L'alimentation Oversteel QUANTUM est-elle modulaire ?

Non, l'alimentation Oversteel QUANTUM n'est pas modulaire, mais elle dispose de câbles suffisamment longs pour faciliter le rangement dans la plupart des boîtiers.

MODE D'EMPLOI QUANTUM Oversteel

Contenu de la boîte.... 18

Sécurité et protection.... 19

Spécifications du Quantum 650/750/850....20

Installation.... 23

Informations importantes pour l'utilisateur.... 25

Introduction Contenu de la boîte

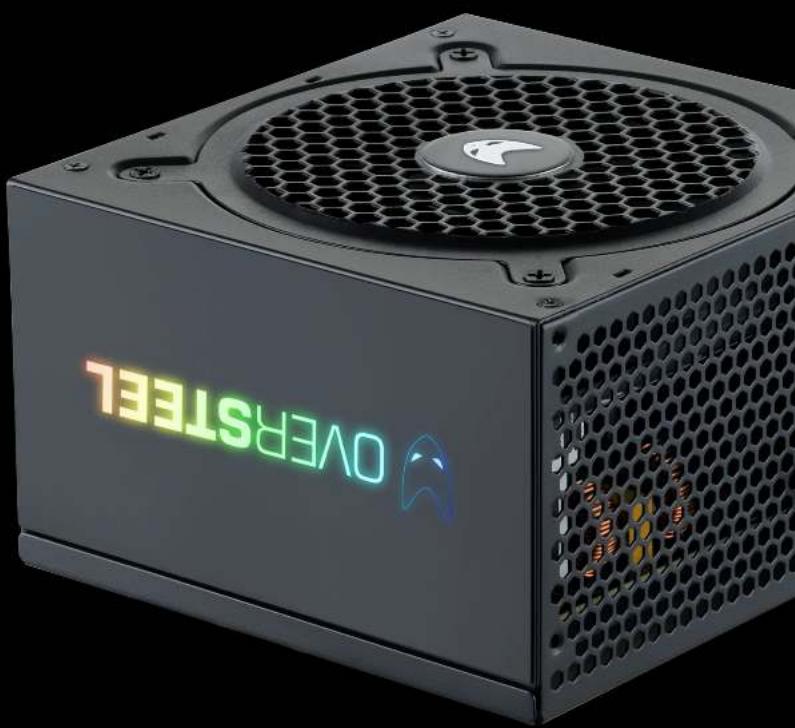

Nous avons consacré nos efforts à la conception de Quantum, une alimentation modulaire certifiée bronze 80+ adaptée à ceux qui recherchent l'efficacité sans compromis sur la qualité. Des condensateurs de haute qualité (Teapo), un ventilateur de 140mm avec une capacité PWM silencieuse pour garder tous les composants bien refroidis et un design unique. Quantum est livré avec une suite complète de protections standard (OVP, OPP, UVP, SCP) pour la sécurité et la protection des composants et est couvert par notre garantie Oversteel de 2 ans et un service client de première classe.

Informations sur la sécurité

AVERTISSEMENT : Cet appareil ne contient aucune pièce réparable par l'utilisateur. L'ouverture du boîtier présente un risque d'électrocution et annule la garantie du produit. OVERSTEEL ne sera pas responsable des résultats d'une utilisation inappropriée, y compris, mais sans s'y limiter, toute utilisation du produit en dehors de son usage prévu ou toute utilisation incompatible avec les conditions de garantie disponibles en ligne.

La protection contre les surtensions pour les sorties 12V, 5V et 3.3V DC est nécessaire pour se conformer à la spécification ATX. L'OVP arrête le bloc d'alimentation dans le cas où les sorties CC dépassent un niveau défini, déterminé par le fabricant du bloc d'alimentation. Les niveaux de tension minimum requis pour la conformité sont 13,4V pour le(s) rail(s) +12V, 5,74V pour le rail +5V et 3,76V pour le rail 3,3V.

Protection contre les sous-tensions pour les sorties 12V, 5V et 3.3V DC. L'UVP arrête le bloc d'alimentation dans le cas où les sorties CC dépassent un niveau défini, déterminé par le fabricant du bloc d'alimentation.

Protection contre les courts-circuits (SCP) Protection contre

Un court-circuit est défini comme toute impédance de sortie inférieure à 0,1 ohm. Entre autres choses, la protection contre les courts-circuits garantit que le bloc d'alimentation s'arrête si les rails 3.3V, 5V et 12V sont court-circuités vers un autre rail ou vers la terre. Elle garantit également qu'aucun dommage ne sera causé à l'unité ou aux composants de votre PC en cas de court-circuit.

Protection contre les surtensions (OPP) Protection contre les

La protection contre la suralimentation (OPP) se déclenche lorsque la puissance tirée d'un bloc d'alimentation dépasse sa capacité nominale maximale. En général, les fabricants laissent un peu de place pour la surpuissance du bloc d'alimentation, le seuil de l'OPP est donc fixé entre 50 et 100 W (dans certains cas, même plus) au-dessus de la puissance nominale maximale du bloc d'alimentation. Dans les alimentations à un seuil rail +12V, où l'OCP n'a pas de sens dans la plupart des cas, l'OPP prend son rôle et arrête l'alimentation en cas de surcharge du rail +12V.

OVERSTEEL

QUANTUM

ARGO FULL VOCULAR POWER SUPPLY

FR

QUANTUM 650W

Table d'alimentation

AC INPUT AC230V 50HZ
DC OUTPUT	+V5	+3.3V	+12V	-12V	+5VSB
MAX OUTPUT 15A 15A 49A 0.5A 2.5A
MAXCOMBINEDPOWER	100W		588W	16.5W
MAX POWER	650W

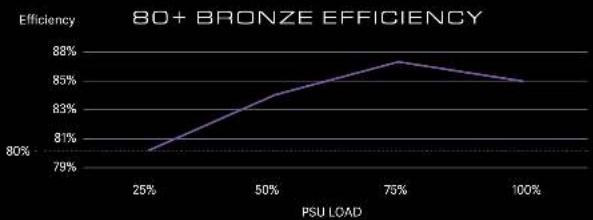

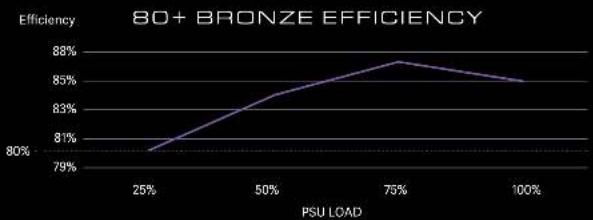

Efficacité énergétique

Efficacité énergétique

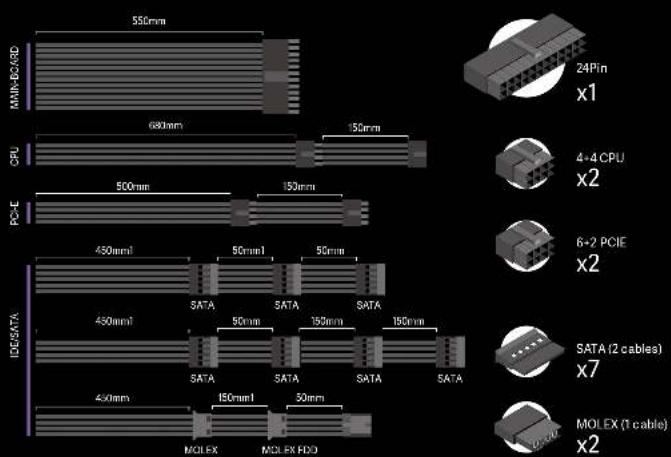

Liste des câblesTable d'alimentation

Efficacité énergétique

Liste des câblesTable d'alimentation

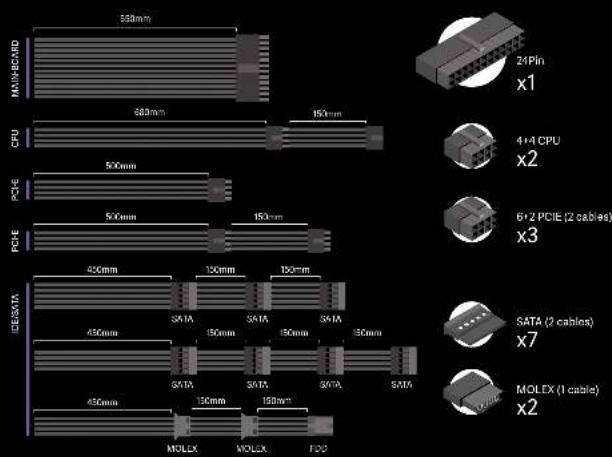

MAINBOARD CPU PCI-E PCI-E ICE/STA 24Pin x1 4+4 CPU x2 6+2 PCIe (2 cables) x3 SATA (2 cables) x7 MOLEX (1 cable) x2 580mm 580mm 150mm 500mm 500mm 150mm 500mm 100mm 100mm 34mA 34mA 34mA 34mA 34mA 34mA 34mA 34mA 34mA 34mA 34mA 34mA 34mA 34mA 34mA 34mA 34mA 34mA 34mA 34mA 34mA 34mA 34mA 34mA 34mA 34 mA 34 mA 34 mA 34 mA 34 mA 34 mA 34 mA 34 mA 34 mA 34 mA 34 mA 34 mA 34 mA 34 mA 34 mA 34 mA 34 mA 34 mA 34 mA 34 mA 34 mA 34 mA 34 mA 34 mA

Installation de votre alimentation Quantum

A Retrait de votre alimentation existante Si vous construisez un nouveau système, passez à l'étape B.

1. Débranchez le cordon d'alimentation CA de la prise murale ou de l'onduleur et de l'alimentation existante.

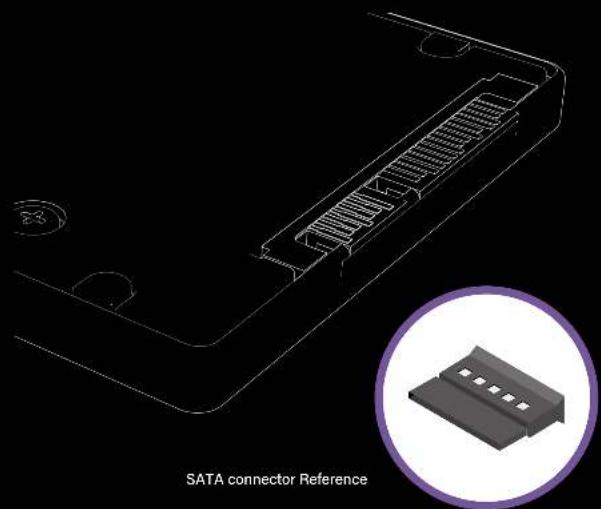

2. Débranchez tous les câbles d'alimentation de votre carte vidéo, de votre carte mère et de tous les autres périphériques (SATA et MOLEX).
3. Suivez les instructions du manuel de votre châssis et désinstallez votre alimentation existante.
4. Passez à l'étape B.

Installation de l'alimentation électrique

1. Assurez-vous que le câble d'alimentation CA de l'alimentation n'est pas connecté.
2. Suivez les instructions du manuel de votre châssis et installez l'alimentation électrique à l'aide des vis fournies.

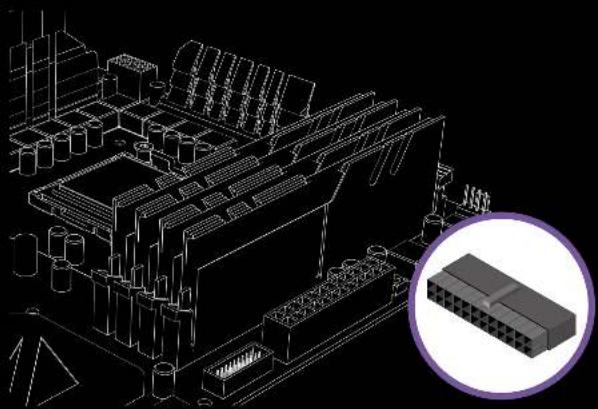

3. Le câble d'alimentation principal à 24 broches comporte un mécanisme détachable à 4 broches afin de prendre en charge une prise à 24 broches ou à 20 broches sur la carte mère.

A. Si votre carte mère dispose d'une prise 24 broches, vous pouvez connecter le câble d'alimentation principal 24 broches de l'alimentation directement à votre carte mère.
B. Si votre carte mère dispose d'une prise à 20 broches, vous devez détacher le câble à quatre broches du connecteur à 24 broches, puis brancher le câble à 20 broches sur votre carte mère sans connecter le connecteur à quatre broches.

1. Connectez le câble +12V (EPS12V) à huit broches à la carte mère.

A. Si votre carte mère possède une prise +12V à huit broches, connectez le câble à huit broches directement à votre carte mère.
B. Si votre carte mère dispose d'une prise à quatre broches, détachez les quatre broches du câble à huit broches, puis branchez ce câble à quatre broches directement sur votre carte mère.

Informations importantes pour l'utilisateur

1. Installez l'appareil conformément à toutes les instructions du fabricant et aux avertissements de sécurité. Le non-respect de cette consigne peut entraîner des dommages à votre alimentation ou à votre système, et peut causer des blessures graves ou mortelles.
2. Des tensions élevées sont présentes dans l'alimentation électrique. N'ouvrez pas le boîtier du bloc d'alimentation et ne tentez pas de le réparer ; il ne contient aucun composant pouvant être réparé par l'utilisateur.
3. Ce produit est conçu pour une utilisation en intérieur uniquement.
4. N'utilisez pas l'alimentation électrique à proximité d'eau ou dans des environnements à température ou humidité élevées.
5. Ne l'installez pas à proximité de sources de chaleur telles que des radiateurs, des bouches de chaleur, des poêles ou tout autre appareil produisant de la chaleur.
6. N'insérez aucun objet dans la zone de ventilation ouverte ou la grille du ventilateur de l'alimentation électrique.
7. Ne modifiez pas les câbles et/ou les connecteurs fournis avec cette alimentation.
8. Le connecteur d'alimentation principal à 24 broches possède un connecteur détachable à 4 broches. Ce connecteur à 4 broches n'est pas un connecteur P4 ou ATX 12V. No forcez pas ce câble dans la prise +12V P4 ou ATX de la carte mère,
9. Le non-respect de toute instruction du fabricant et/ou de l'une de ces consignes de sécurité annule immédiatement toutes les garanties.
