BEDIENUNGSANLEITUNG QUANTUM Oversteel

Was ist in der Box? 26

Sicherheit und Schutz 27

Quantum 650/ 750/ 850 Spezifikationen.... 28

Einrichtung.... 31

Wichtige Benutzerinformationen.... 33

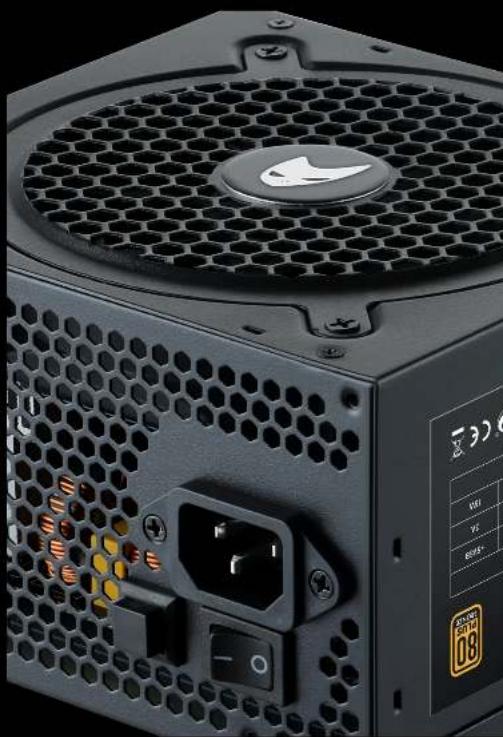

Einführung Was ist in der Box

Wir haben uns der Entwicklung von Quantum gewidmet,

einem modularen 80+ Bronze-zertifizierten Netzteil,

das für alle geeignet ist, die Effizienz suchen, ohne

Kompromisse bei der Qualität einzugehen.

Hochwertige Kondensatoren (Teapo), ein 140-mm-Lüfter

mit leiser PWM-Funktion, der alle Komponenten gut kühlt.

und ein einzigartiges Design.

Das Quantum verfügt über eine Reihe von

Standardschutzfunktionen (OVP, OPP, UVP, SCP) für die

Sicherheit und den Schutz der Komponenten und wird

von unserer 2-Jahres-Oversteel-Garantie und unserem

erstklassigen Kundendienst abgedeckt.

Im Lieferumfang Ihres Oversteel Quantum 650/750/850

Netzteils sind die folgenden Teile enthalten:

• Quantum-Netzteil (1)
• Quantum QR Handbuch (1)
- Netzkabel (1)
• Montageschrauben (4)

Sicherheit und Schutz

WARNUNG: In diesem Gerät befinden sich keine vom Benutzer zu wartenden Teile. Das Öffnen des Gehäuses birgt die Gefahr eines Stromschlags und führt zum Erlöschen der Garantie für das Produkt. OVERSTEEL übernimmt keine Verantwortung für die Folgen einer unsachgemäßen Verwendung, einschließlich, aber nicht beschränkt auf eine Verwendung des Produkts außerhalb des vorgesehenen Zwecks oder eine Verwendung, die nicht mit den online verfügbaren Garantiebedingungen übereinstimmt.

Der Überspannungsschutz für die 12-V-, 5-V- und 3,3-V-DC-Ausgänge ist erforderlich, um die ATX-Spezifikation zu erfüllen. OVP schaltet das Netzteil ab, wenn die Gleichstromausgänge einen vom Hersteller des Netzteils festgelegten Wert überschreiten. Die für die Konformität erforderlichen Mindestspannungspegel sind 13,4 V für die +12-V-Schiene(n), 5,74 V für die +5-V-Schiene und 3,76 V für die 3,3-V-Schiene

Unterspannungsschutz für die 12 V, 5 V und 3,3 V DC-Ausgänge. UVP schaltet das Netzteil ab, wenn die Gleichstromausgänge einen vom Hersteller des Netzteils festgelegten Wert überschreiten.

Kurzschlussschutz (SCP)Überspannungsschutz (OVP)

Ein Kurzschluss ist definiert als eine Ausgangsimpedanz von weniger als 0,1 Ohm. SCP sorgt unter anderem dafür, dass sich das Netzteil abschaltet, wenn die 3,3-V-, 5-V- und 12-V-Schienen einen Kurzschluss mit einer anderen Schiene oder mit Masse haben. Außerdem stellt es sicher, dass im Falle eines Kurzschlusses keine Schäden am Gerät oder an den PC-Komponenten entstehen.

Überspannungsschutz (OPP)Unterspannungsschutz (UVP)

Der Überlastungsschutz (OPP) tritt in Kraft, wenn die Leistung, die wir von einem Netzteil abnehmen, seine maximale Nennkapazität überschreitet. In der Regel lassen die Hersteller ein wenig Spielraum für die Überlastung des Netzteils, so dass der OPP-Schwellenwert auf 50 bis 100 W (in manchen Fällen sogar mehr) über der maximalen Nennleistung des Netzteils festgelegt wird. Bei Netzeilen mit nur einer +12V-Schiene, bei denen OCP in den meisten Fällen bedeutungslos ist, übernimmt OPP seine Rolle und schaltet das Netzteil ab, wenn die +12V-Schiene überlastet ist.

OVERSTEEL

QUANTUM

ARGO FULL VOCULAR POWER SUPPLY

DE

QUANTUM 650W

Abmessungen: 153mm (W) x 81mm (H) x 160mm (L)

Stromtisch

AC INPUT AC230V 50HZ
DC OUTPUT	+V5	+3.3V	+12V	-12V	+5V5B
MAX OUTPUT 15A 15A 49A 0.5A 2.5A
MAXCOMBINEDPOWER	100W		588W	16.5W
MAX POWER	650W

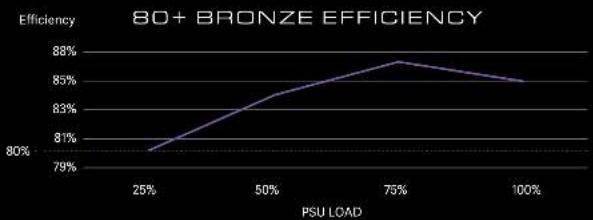

Leistungseffizienz

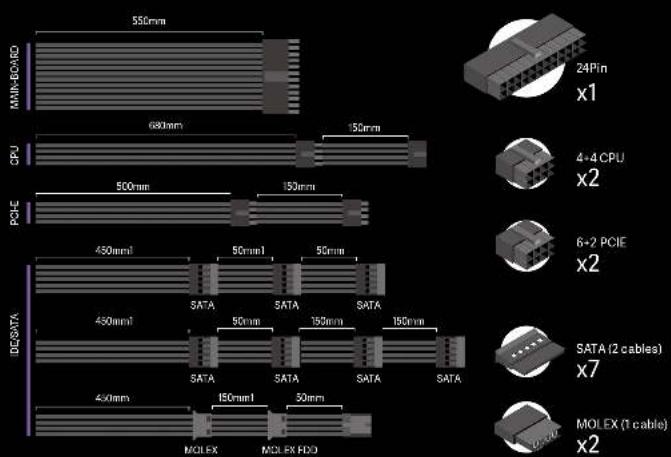

KabelverzeichnisStromtisch

MM-BOX/DO 550mm 680mm 150mm CPU 500mm 150mm PCE 490mm 50mm 50mm DC/SATA 490mm 50mm 50mm SATA (2 cables) SATA (1 cable) MOLEX FDD MOLEX 24Pin x1 4+4 CPU x2 6+2 PCIE x2 SATA (2 cables) x7 MOLEX (1 cable) x2

OVERSTEEL

QUANTUM

ARGS FULL VOCULAR POWER SUPPLY

DE

QUANTUM 850W

Abmessungen: 153mm (W) x 81mm (H) x 160mm (L)

AC INPUT AC230V 50HZ
DC OUTPUT	+VS	+3.3V	+12V	-12V	+5VSB
MAX OUTPUT	15A	15A	64A	0.5A	2.5A
MAX COMBINED POWER	90W		768W	18.5W
MAX POWER	850W

Leistungseffizienz

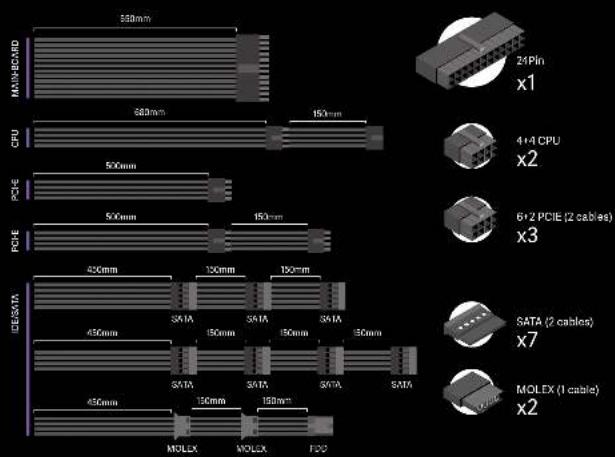

KabelverzeichnisStromtisch

MAINBOARD CPU PCI-E PCI-E ICE/STA 24Pin x1 4+4 CPU x2 6+2 PCIE (2 cables) x3 SATA (2 cables) x7 MOLEX (1 cable) x2 580mm 580mm 150mm 500mm 500mm 150mm 500mm 150mm 500mm 150mm 341A 341A 341A 341A 341A 341A 341A 341A 341A 341A 341A 341A 341A 341A 341A 341A 341A 341A 341A 341A 341E MOLX MOLEX FDD

Installation des Quantum-Netzteils

Entfernen des vorhandenen Netzteils Wenn Sie ein neues System aufbauen, fahren Sie mit Schritt B fort.

1. Trennen Sie das Netzkabel von der Steckdose oder der USV und vom vorhandenen Netzteil.

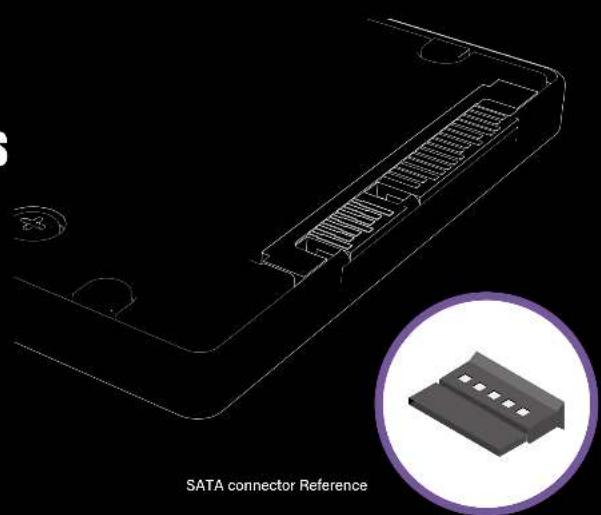

2. Trennen Sie alle Stromkabel von der Grafikkarte, der Hauptplatine und allen anderen Peripheriegeräten (SATA & MOLEX).
3. Befolgen Sie die Anweisungen in Ihrem Gehäusehandbuch und deinstallieren Sie Ihr vorhandenes Netzteil.
4. Fahren Sie mit Schritt B fort.

Installation des Netzteils

1. Vergewissern Sie sich, dass das Netzkabel des Netzteils nicht angeschlossen ist.
2. Befolgen Sie die Anweisungen in Ihrem Gehäusehandbuch und installieren Sie das Netzteil mit den mitgelieferten Schrauben.

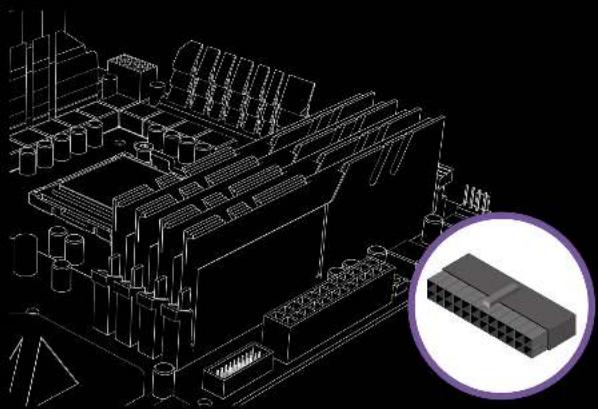

3. Das 24-polige Hauptstromkabel hat einen abnehmbaren 4-poligen Mechanismus, um entweder einen 24-poligen oder einen 20-poligen Sockel auf dem Motherboard zu unterstützen.
   A.Wenn Ihr Motherboard einen 24-poligen Sockel hat, können Sie das 24-polige Hauptstromkabel des Netzteils direkt an Ihr Motherboard anschließen.
   B.Wenn Ihr Motherboard eine 20-polige Buchse hat, müssen Sie das vierpolige Kabel vom 24-poligen Stecker abziehen und dann das 20-polige Kabel auf Ihr Motherboard stecken, ohne den vierpoligen Stecker anzuschließen.
4. Schließen Sie das achtpolige +12V-Kabel (EPS12V) an die Hauptplatine an.
   A.Wenn Ihre Hauptplatine über eine achtpolige +12V-Buchse verfügt, schließen Sie das achtpolige Kabel direkt an Ihre Hauptplatine an.
   B.Wenn Ihre Hauptplatine über eine vierpolige Buchse verfügt, lösen Sie den vierpoligen Stecker vom achtpoligen Kabel und schließen Sie das vierpolige Kabel direkt an Ihre Hauptplatine an.

Wichtige Benutzerinformationen

1. Installieren Sie das Gerät in Übereinstimmung mit allen Herstelleranweisungen und Sicherheitshinweisen. Nichtbeachtung kann zu Schäden an der Stromversorgung oder dem System führen und schwere Verletzungen oder den Tod zur Folge haben.
2. Im Netzteil liegen hohe Spannungen vor. Öffnen Sie das Gehäuse des Netzteils nicht und versuchen Sie nicht, das Netzteil zu reparieren; es gibt keine vom Benutzer zu wartenden Komponenten.
3. Dieses Produkt ist nur für die Verwendung in Innenräumen vorgesehen.
4. Verwenden Sie das Netzteil nicht in der Nähe von Wasser oder in Umgebungen mit hohen Temperaturen oder hoher Luftfeuchtigkeit.
5. Installieren Sie es nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Geräten, die Wärme erzeugen.
6. Stecken Sie keine Gegenstände in den offenen Lüftungs- oder Lüftergitterbereich des Netzteils.
7. Verändern Sie nicht die Kabel und/oder Anschlüsse, die mit diesem Netzteil geliefert werden.
8. Der 24-polige Hauptstromanschluss hat einen abnehmbaren 4-poligen Anschluss. Dieser 4-polige Anschluss ist kein P4- oder ATX-12V-Anschluss. Stecken Sie dieses Kabel nicht mit Gewalt in die P4- oder ATX +12V-Buchse auf dem Motherboard.
9. Die Nichteinhaltung der Herstelleranweisungen und/oder dieser Sicherheitshinweise führt zum sofortigen Erlöschen aller Garantien und Gewährleistungen
