MANUALE UTENTE QUANTUM Oversteel

Indice dei contenuti

Introduzione.... 34

Cosa c'è nella scatola.... 34

Sicurezza e protezione.... 35

Specifiche Quantum 650/750/850....36

Installazione.... 39

Informazioni importanti per l'utente.... 41

Introduzione Cosa c'è nella scatola

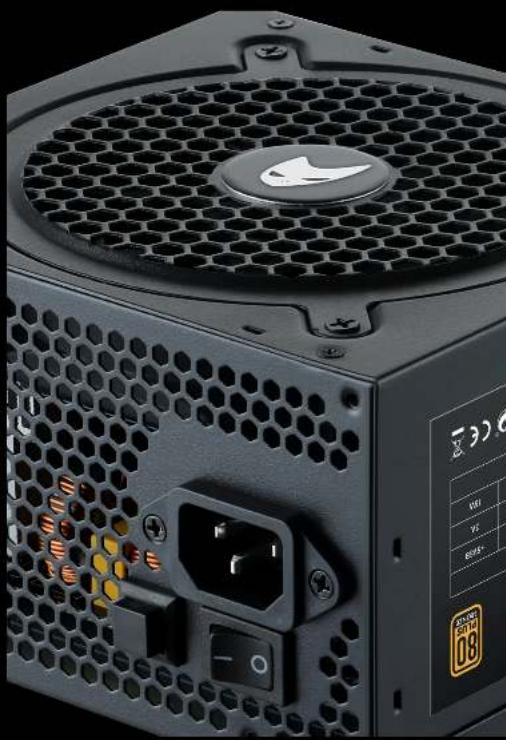

Abbiamo dedicato i nostri sforzi alla progettazione di Quantum, un alimentatore modulare certificato 80+ bronze adatto a chi cerca efficienza senza compromettere la qualità. Condensatori di alta qualità (Teapo), una ventola da 140mm con capacità PWM silenziosa per mantenere tutti i componenti ben raffreddati e un design unico. Quantum è dotato di una suite completa di protezioni standard (OVP, OPP, UVP, SCP) per la sicurezza e la protezione dei componenti ed è coperto dalla nostra garanzia Oversteel di 2 anni e dal servizio clienti di prima classe.

Con l'alimentatore Oversteel Quantum 650/750/850 sono inclusi i seguenti elementi:

• Alimentatore Quantum (1)
• Manuale QR Quantum (1)
• Cavo di alimentazione (1)
• Viti di installazione (4)

Sicurezza e protezione

ATTENZIONE: Questa unità non ha parti riparabili dall'utente all'interno. L'apertura dell'involucro presenta un rischio di elettrocuzione e annulla la garanzia del prodotto. OVERSTEEL non sarà responsabile per qualsiasi risultato di un uso improprio, compreso, ma non limitato a, qualsiasi uso del prodotto al di fuori della sua destinazione d'uso o un uso incoerente con i termini di garanzia disponibili online.

La protezione da sovratensione per le uscite 12V, 5V e 3.3V DC è richiesta per conformarsi alle specifiche ATX. OVP spegne l'alimentatore nel caso in cui le uscite DC superino un livello stabilito, determinato dal produttore dell'alimentatore. I livelli minimi di tensione richiesti per la conformità sono 13.4V per il binario(i) +12V, 5.74V per il binario +5V e 3.76V per il binario 3.3V.

Protezione da sottotensione per le uscite DC da 12V, 5V e 3.3V. UVP spegne l'alimentatore nel caso in cui le uscite DC superino un livello stabilito, determinato dal produttore dell'alimentatore.

Protezione dal cortocircuito (SCP) Protezione da sovratensio

Un cortocircuito è definito come qualsiasi impedenza di uscita inferiore a 0,1 ohm. Tra le altre cose, SCP assicura che l'alimentatore si spenga se le rotaie da 3,3V, 5V e 12V vanno in cortocircuito con qualsiasi altra rotaia o a terra. Assicura anche che non si verifichino danni all'unità o ai componenti del PC in caso di cortocircuito.

Protezione da sovralimentazione (OPP)Protezione sotto tens

La protezione da sovralimentazione (OPP) interviene quando la potenza che tiriamo da un PSU supera la sua massima capacità nominale. Di solito, i produttori danno un po' di spazio per la sovralimentazione dell'alimentatore, quindi la soglia OPP è impostata da 50 a 100W (in alcuni casi anche di più) sopra il wattaggio massimo nominale dell'alimentatore. Negli alimentatori a singolo binario da +12V, dove l'OCP non ha senso nella maggior parte dei casi, l'OPP assume il suo ruolo e spegne l'alimentatore nel caso in cui il binario da +12V sia sovraccarico.

OVERSTEEL

QUANTUM

ARGO FULL VOCULAR POWER SUPPLY

IT

QUANTUM 650W

Dimensioni: 153mm (W) x 81mm (H) x 160mm (L)

Tavolo di alimentazione

AC INPUT AC230V 50HZ
DC OUTPUT	+V5	+3.3V	+12V	-12V	+5VSB
MAX OUTPUT 15A 15A 49A 0.5A 2.5A
MAXCOMBINEDPOWER	100W		588W	16.5W
MAX POWER	650W

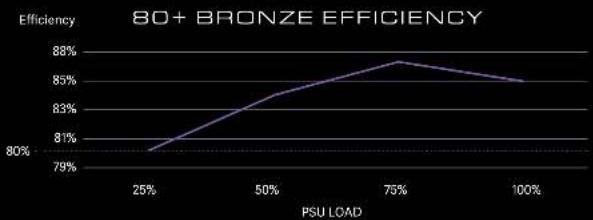

Efficienza energética

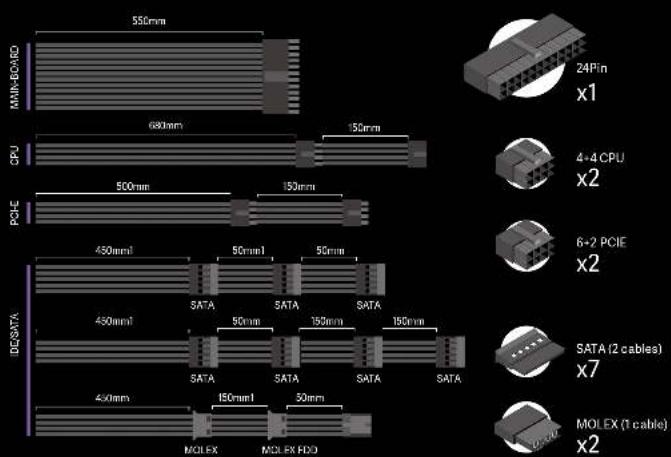

Elenco dei caviTavolo di alimentazione

MMM-BOX/DO 550mm 680mm 150mm CPU 500mm 150mm PCE 490mm 50mm 50mm DC/SATA 490mm 50mm 50mm SATA (2 cables) SATA (1 cable) MOLEX FDD MOLEX 24Pin x1 4+4 CPU x2 6+2 PCIE x2 SATA (2 cables) x7 MOLEX (1 cable) x2

OVERSTEEL

QUANTUM

ARGS FULL VOCULAR POWER SUPPLY

IT

QUANTUM 850W

Dimensioni: 153mm (W) x 81mm (H) x 160mm (L)

AC INPUT AC230V 50HZ
DC OUTPUT	+VS	+3.3V	+12V	-12V	+5VSB
MAX OUTPUT	15A	15A	64A	0.5A	2.5A
MAX COMBINED POWER	90W		768W	18.5W
MAX POWER	850W

Efficienza energética

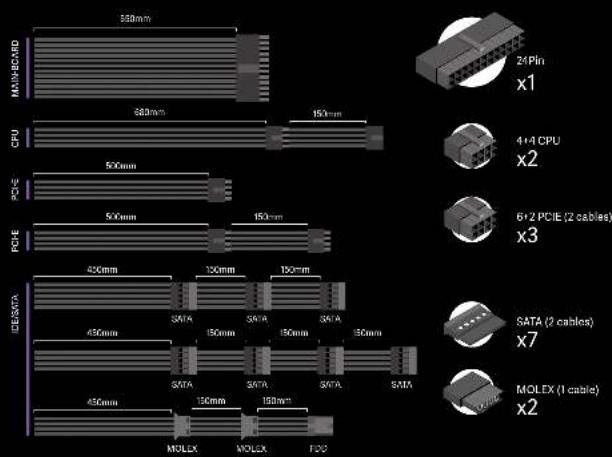

Elenco dei caviTavolo di alimentazione

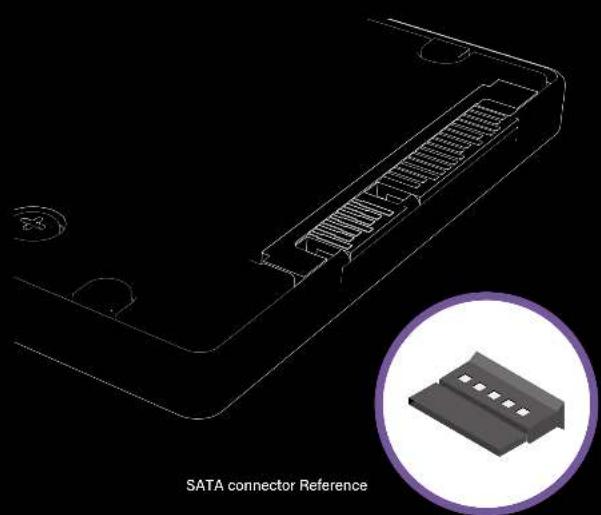

MAINBOARD CPU PCI-E PCI-E IDE/STA 24Pin x1 4+4 CPU x2 6+2 PCIe (2 cables) x3 SATA (2 cables) x7 MOLEX (1 cable) x2 580mm 580mm 150mm 500mm 500mm 150mm 500mm 100mm 100mm 500mm 500mm 500mm 450mm 340mm 340mm 340mm 340mm 450mm 340mm 340mm 340mm 450mm 150mm 150mm 150mm MOLX MOLX F2C

OVERSTEEL

QUANTUM

ARGS FULL VOCULAR POWER SUPPLY

Rimozione dell'alimentatore esistente Se state costruendo un nuovo sistema, passate al passo B.

1. Scollegare il cavo di alimentazione CA dalla presa a muro o dall'UPS e dall'alimentatore esistente.
2. Scollegare tutti i cavi di alimentazione dalla scheda video, dalla scheda madre e da tutte le altre periferiche (SATA & MOLEX).
3. Seguire le indicazioni nel manuale del telaio e disinstallare l'alimentatore esistente.
4. Procedere al passo B.

Installazione dell'alimentatore

1. Assicuratevi che il cavo di alimentazione CA dell'alimentatore non sia collegato.
2. Seguire le indicazioni nel manuale del telaio e installare l'alimentatore con le viti fornite.

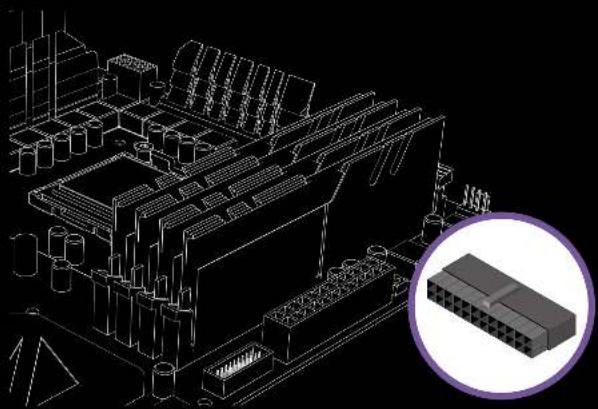

3. Il cavo di alimentazione principale a 24 pin ha un meccanismo staccabile a 4 pin per supportare una presa a 24 pin o a 20 pin sulla scheda madre.
   A. Se la vostra scheda madre ha una presa a 24 pin, potete collegare il cavo di alimentazione principale a 24 pin dall'alimentatore direttamente alla scheda madre.
   B. Se la vostra scheda madre ha una presa a 20 pin, dovete staccare il cavo a quattro pin dal connettore a 24 pin e poi collegare il cavo a 20 pin alla scheda madre senza collegare il connettore a quattro pin.
4. Collegare il cavo a otto pin +12V (EPS12V) alla scheda madre.
   A.Se la tua scheda madre ha una presa +12V a otto pin, collega il cavo a otto pin direttamente alla scheda madre.
   B. Se la vostra scheda madre ha una presa a quattro pin, staccate i quattro pin dal cavo a otto pin e poi collegate questo cavo a quattro pin direttamente alla vostra scheda madre.

Informazioni importanti per l'utente

1. Installare in conformità con tutte le istruzioni del produttore e le avvertenze di sicurezza. In caso contrario, l'alimentatore o il sistema potrebbero subire danni e causare lesioni gravi o morte.
2. Nell'alimentatore sono presenti tensioni elevate. Non aprire l'involucro dell'alimentatore o tentare di ripararlo; non ci sono componenti riparabili dall'utente.
3. Questo prodotto è progettato solo per uso interno.
4. Non usare l'alimentatore vicino all'acqua, o in ambienti ad alta temperatura o alta umidità.
5. Non installare vicino a fonti di calore come radiatori, registri di calore, stufe o altri apparecchi che producono calore.
6. Non inserire alcun oggetto nell'area di ventilazione aperta o nella griglia della ventola dell'alimentatore.
7. Non modificare i cavi e/o i connettori inclusi in questo alimentatore.
8. Il connettore di alimentazione principale a 24 pin ha un connettore staccabile a 4 pin. Questo connettore a 4 pin non è un connettore P4 o ATX 12V. Non forzare questo cavo nella presa P4 o ATX +12V sulla scheda madre.
9. Il mancato rispetto delle istruzioni del produttore e/o di queste istruzioni di sicurezza invaliderà immediatamente tutte le garanzie e le garanzie.
