MANUAL DE USUARIO QUANTUM Oversteel

Contenido de la caja.... 10

Seguridad y protección.... 11

Especificaciones de Quantum 650/750/850....12

Instalación.... 15

Información importante de uso.... 17

Introducción Contenido de la caja

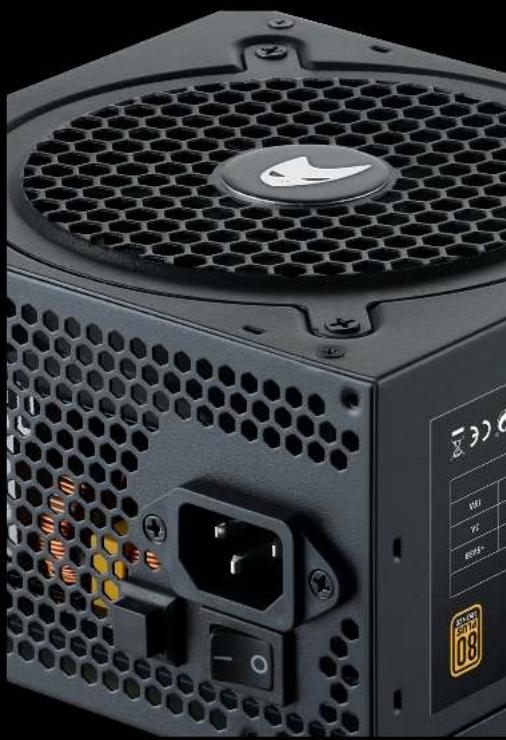

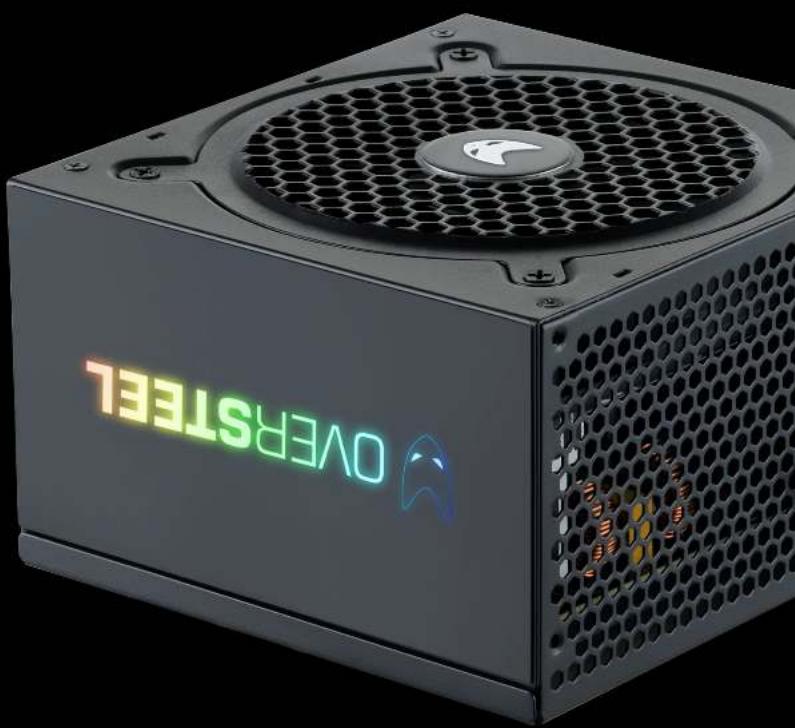

Nos hemos esforzado al máximo en el diseño de Quantum, una fuente de alimentación con certificación 80+ bronce modular adaptada para quienes buscan eficiencia sin renunciar a la calidad.

Capacitadores de alta calidad, un ventilador de 140mm con capacidad PWM silencioso para mantener todos los componentes bien refrigerados y un diseño único.

Qunatum viene con todas las protecciones estándar (OVP, OPP, UVP, SCP) para la seguridad y protección de los componentes y está cubierta por nuestra garantía

Oversteel de 2 años y un servicio de atención al cliente de primer nivel.

Oversteel Quantum 650/750/850 incluye los siguientes elementos:

• Fuente de alimentación Quantum (1)
  • Tarjeta manual QR Quantum (1)
• Cable de alimentación (1)
  • Tornillos para instalación (4)

Información de seguridad

Potencia nominal (AC)	AC230V 50HZ
Corriente de salida (DC)	+V5	+3.3V	+12V	-12V	+5VSB
Carga Máxima	15A	15A	64A	0.5A	2.5A
Carga máxima combinada	90W		588W	18.5W
Potencia total	650W

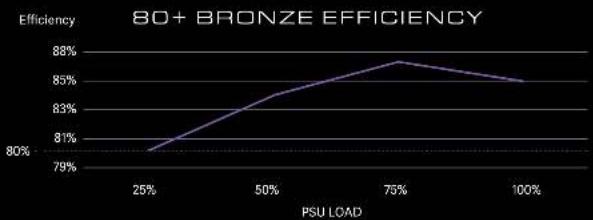

Eficiencia energética

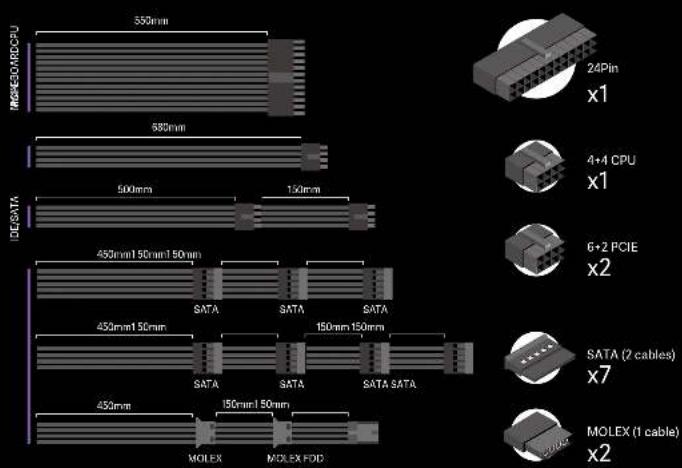

Listado de conectores y cablesTabla de alimentación

MOLEX50VRDCPU 550mm 580mm 500mm 150mm 450mm150mm150mm 450mm150mm 450mm 150mm150mm SATA SATA SATA SATA (2 cables) SATA SATA SATA SATA MOLEX MOLEX FOD 24Pin x1 4+4 CPU x1 6+2 PCIE x2 SATA (2 cables) x7 MOLEX (1 cable) x2

OVERSTEEL

QUANTUM

ARGO FULL VOCULAR POWER SUPPLY

QUANTUM 750W

Dimensiones: 153mm (An) × 81mm (Al) × 160mm (La)

Potencia nominal (AC)	AC230V 50HZ
Corriente de salida (DC)	+V5	+3.3V	+12V	-12V	+5VSB
Carga Máxima	15A 15A 57A	0.5A	2.5A
Carga máxima combinada	90W		684W	18.5W
Potencia total	750W

Eficiencia energética

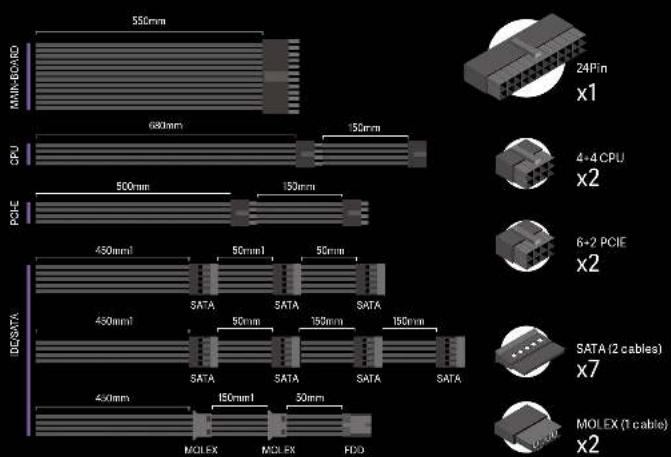

Listado de conectores y cablesTabla de alimentación

MMM-BOX/DO 550mm 680mm 150mm CPU 500mm 150mm PCE 490mm 50mm 50mm DC/SATA 490mm 50mm 50mm SATA (2 cables) SATA (1 cable) MOLEX MOLEX FDD 24Pin x1 4+4 CPU x2 6+2 PCIE x2 SATA (2 cables) x7 MOLEX (1 cable) x2

OVERSTEEL

QUANTUM

ARGO FULL VOCULAR POWER SUPPLY

ES

QUANTUM 850W

Dimensiones: 153mm (An) × 81mm (Al) × 160mm (La)

Potencia nominal (AC)	AC230V 50HZ
Corriente de salida (DC)	+V5	+3.3V	+12V	-12V	+5VSB
Carga Máxima	15A	15A	64A	0.5A	2.5A
Carga máxima combinada	90W		768W	18.5W
Potencia total	850W

Eficiencia energética

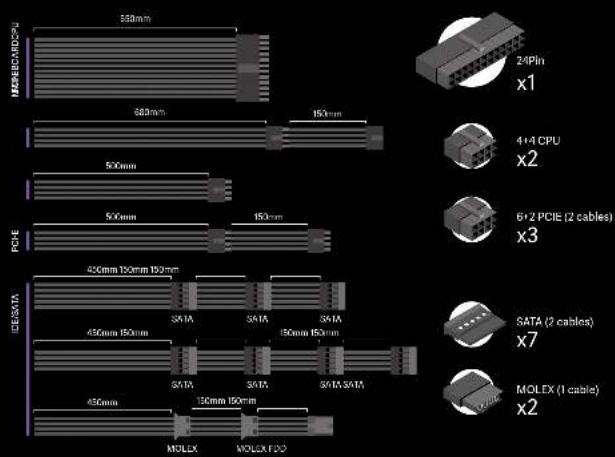

Listado de conectores y cablesTabla de alimentación

MIMECARDCPU 500mm 580mm 150mm 500mm 500mm 150mm PCIe 500mm 150mm 150mm IDE/STA 450mm 150mm 34mA 34mA 34mA 34mA 34mA 150mm 34mA 34mA 34mA 34mA 450mm 150mm 150mm MOLEX MOLEX F2D 24Pin x1 4+4 CPU x2 6+2 PCIe (2 cables) x3 SATA (2 cables) x7 MOLEX (1 cable) x2

Quitar la fuente de alimentación existente Si está construyendo un nuevo sistema, pase al Paso B.

1. Desconecte el cable de alimentación de CA de su toma de corriente y de la fuente de alimentación existente.

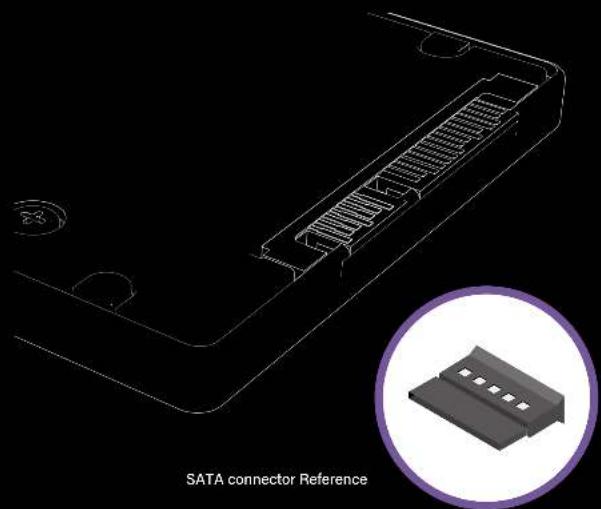

2. Desconecte todos los cables de alimentación de su tarjeta de video, placa base y todos los demás periféricos (SATA y MOLEX)
3. Siga las instrucciones del manual del chasis y desinstale la fuente de alimentación existente.
4. Proceda al paso B.

Instalación de la fuente de alimentación Quantum

1. Asegúrese de que el cable de alimentación de CA de la fuente de alimentación no esté conectado.
2. Siga las instrucciones del manual del chasis e instale la fuente de alimentación con los tornillos suministrados.

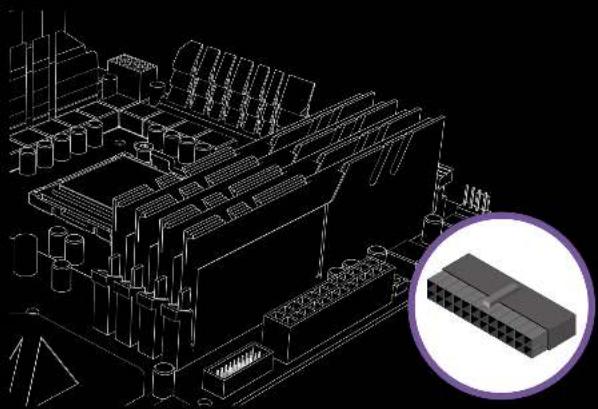

3. El cable de alimentación principal de 24 clavijas tiene un mecanismo desmontable de 4 clavijas para soportar una toma de 24 clavijas o de 20 clavijas en la placa base.

A. Si su placa base tiene un enchufe de 24 pines, puede conectar el cable de alimentación principal de 24 pines de la fuente de alimentación directamente a su placa base.
B. Si la placa base tiene una toma de 20 clavijas, debe separar el cable de cuatro clavijas del conector de 24 clavijas y luego conectar el cable de 20 clavijas a la placa base sin conectar el conector de cuatro clavijas.

1. Conecte el cable de ocho clavijas +12V (EPS12V) a la placa base.

A. Si su placa base tiene un conector de ocho pines +12V, conecte el cable de ocho pines directamente a su placa madre.
B. Si su placa base tiene un enchufe de cuatro clavijas, separe las cuatro clavijas del cable de ocho clavijas y luego conecte este cable de cuatro clavijas directamente a su placa madre.

Información importante de uso

1. Instálela de acuerdo con las instrucciones del fabricante y las advertencias de seguridad. El no hacerlo así puede provocar daños en la fuente de alimentación o en su sistema y eventuales lesiones graves o incluso la muerte.
2. En la fuente de alimentación están presentes altos voltajes. No abra la carcasa de la fuente de alimentación ni intente reparar la fuente de alimentación, pues carece de componentes que pueda reparar el usuario.
3. Este producto está diseñado únicamente para uso en interiores.
4. No utilice la fuente de alimentación cerca de agua, con altas temperaturas ni en entornos con niveles de humedad altos.
5. No la instale cerca de fuentes de calor como radiadores, convectores, estufas u otros aparatos que produzcan calor.
6. No introduzca objetos en la abertura de ventilación o en la zona de la rejilla del ventilador de la fuente de alimentación.
7. No modifique los cables o conectores incluidos con esta fuente de alimentación.
8. El conector de alimentación principal de 24 pines tiene un conector desmontable de cuatro pines. Este conector de 4 pines no es un conector P4 o ATX de 12 V. No introduzca a la fuerza este cable en el socket P4 o ATX +12 V de la placa base.
9. El incumplimiento de las instrucciones de seguridad del fabricante o cualquiera de estas instrucciones de seguridad dejarán inmediatamente sin efecto cualquier garantía.
