36-3550-W - Trancheuse Weston - Notice d'utilisation et mode d'emploi gratuit

Marque	Weston
Modèle	36-3550-W
Type de produit	Coupe-frites manuel
Catégorie	Trancheuse à légumes
Utilisation principale	Découpe de pommes de terre en frites, légumes fermes
Matériaux	Acier inoxydable pour grilles, plastique renforcé pour le corps
Dimensions approximatives	30 x 25 x 35 cm
Poids approximatif	2,5 kg
Alimentation	Aucune (manuelle)
Taille de grille	1 cm (3/8 po)
Mécanisme	Manivelle avec tiges de poussée
Montage	Horizontal (ventouses) ou vertical (fixation murale)
Pieds	Ventouses pour montage horizontal, trous pour boulons pour montage vertical
Pièces incluses	Manivelle, plaque de poussée, tiges poussoirs, grille, écrous, vis, pieds à ventouse
Sécurité	Grilles très tranchantes, garder les doigts éloignés, utiliser des gants de protection (Kevlar® recommandé)
Nettoyage	Lavage à l'eau savonneuse chaude, brossage, séchage complet
Garantie	1 an contre les défauts de matériaux et de fabrication (enregistrement sous 30 jours requis)
Service client	1-800-814-4895 (É.-U.), 001-216-901-6801 (hors É.-U.)
Aliments déconseillés	Aliments congelés, viande avec os, poisson, produits non alimentaires
Précautions	Ne pas utiliser après consommation d'alcool ou de drogues

FOIRE AUX QUESTIONS - 36-3550-W Weston

Comment assembler le coupe-frites Weston 36-3550-W ?

Déballez l'appareil et vérifiez que toutes les pièces sont présentes. Placez l'écran dans le corps, puis fixez la manivelle en alignant les trous et en insérant la vis avec rondelles et écrous. Attachez les tiges de poussée de chaque côté de la manivelle à l'aide des boulons et écrous fournis. Ne serrez pas excessivement pour éviter de gêner le mouvement.

Comment changer la grille du coupe-frites ?

Desserrez les 3 écrous à oreilles et rondelles en maintenant la grille pour éviter qu'elle tombe. Abaissez la manivelle, dévissez les 2 vis de la plaque de poussée, retirez-la. Remplacez la grille en orientant les lames vers l'intérieur, puis remontez la plaque de poussée et revissez le tout.

Comment nettoyer le coupe-frites après utilisation ?

Démontez les pièces (grille, plaque de poussée) et lavez-les à l'eau savonneuse très chaude. Utilisez une brosse à poils longs pour la grille – ne jamais utiliser les doigts à cause des lames tranchantes. Rincez et séchez complètement avant de remonter.

Puis-je couper des aliments congelés avec ce coupe-frites ?

Non, n'utilisez pas le coupe-frites avec des aliments congelés, de la viande osseuse, du poisson ou des produits non alimentaires. Cela pourrait endommager l'appareil et présenter un risque de blessure.

Comment fixer le coupe-frites au mur ?

Montez-le verticalement sur une surface solide (poteaux de cloison) en utilisant les trous de fixation des quatre pieds. Vissez avec des boulons de taille appropriée (non fournis). Assurez-vous que le support est stable et à une hauteur confortable pour la découpe.

Les ventouses tiennent-elles bien sur un plan de travail ?

Oui, pour un montage horizontal, vissez les ventouses aux pieds et appuyez fermement pour créer une succion. Pour améliorer l'adhérence, humidifiez légèrement les ventouses avec un chiffon humide. Veillez à ce que la surface soit lisse et propre.

Quelle taille de frites puis-je obtenir ?

La grille fournie coupe des frites de 1 cm (3/8 pouce) d'épaisseur. D'autres grilles peuvent être disponibles séparément pour différentes tailles.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client Weston au 1-800-814-4895 (É.-U.) ou 001-216-901-6801 (hors É.-U.) du lundi au vendredi, 8h-17h ET. Vous pouvez également visiter www.WestonSupply.com pour commander des pièces de rechange.

Comment enregistrer la garantie ?

Enregistrez votre produit en ligne sur www.WestonSupply.com/Warranty dans les 30 jours suivant l'achat. Conservez votre ticket de caisse comme preuve d'achat.

Puis utiliser le coupe-frites pour couper d'autres légumes que les pommes de terre ?

Oui, il convient aux légumes fermes comme les patates douces, carottes, etc. Pour les légumes très durs, passez-les 30 secondes au micro-ondes pour les ramollir légèrement. Coupez d'abord un côté plat pour faciliter la mise en place.

MODE D'EMPLOI 36-3550-W Weston

1. Lire toutes les instructions.
2. Cet appareil n'est pas destiné à être utilisé par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou manquant d'expérience et de connaissance, sauf si elles sont étroitement surveillées et instruites sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
3. Cet appareil ne doit pas être utilisé par des enfants.
4. Une surveillance étroite est requise pour tout appareil utilisé près des enfants. Surveiller que les enfants ne jouent pas avec l'appareil.
5. Toujours GARDER LES DOIGTS À BONNE DISTANCE de la grille. NE JAMAIS mettre les doigts du côté de la grille! Placer les doigts ou la main à proximité de la grille pourrait entraîner des blessures.
6. GARDER LES ENFANTS À L'ÉCART ; NE JAMAIS LAISSER LE COUPE-FRITES SANS SURVEILLANCE.
7. VÉRIFICATION DES PIÉCES. Avant d'utiliser le coupe-frites, s'assurer que ses pièces fonctionnent bien, et conformément à leur emploi défini. Vérifier les fixations et l'alignement des pièces mobiles. Regarder s'il n'y a aucun grippage qui pourrait nuire au bon fonctionnement du coupe-frites.
8. ATTENTION! Risque de coupures : Les grilles sont très coupantes. Procéder avec précaution lors du nettoyage. Il est recommandé d'utiliser des gants aux coupures comme Kevlar® lors de la manipulation des grilles.
9. Le fabricant ne peut être tenu responsable d'une utilisation inappropriée de cet outil.
10. Le coupe-frites doit rester fixe et stable en cours d'utilisation. Les quatre pieds doivent être fixés sur un plan de travail solide et de niveau, afin que la machine reste immobile pendant la découpe des frites.
11. NE PAS UTILISER le coupe-frites avec des aliments congelés, de la viande osseuse, du poisson ou des produits non alimentaires.
12. Le coupe-frites ne doit pas être monté sur une cloison sèche, un lambris ou un panneau de particules. Fixer le coupe-frites uniquement sur une surface solide, comme les poteaux de cloison.
13. NE PAS UTILISER le coupe-frites après avoir pris des drogues ou de l'alcool.

CONSERVER CES INSTRUCTIONS

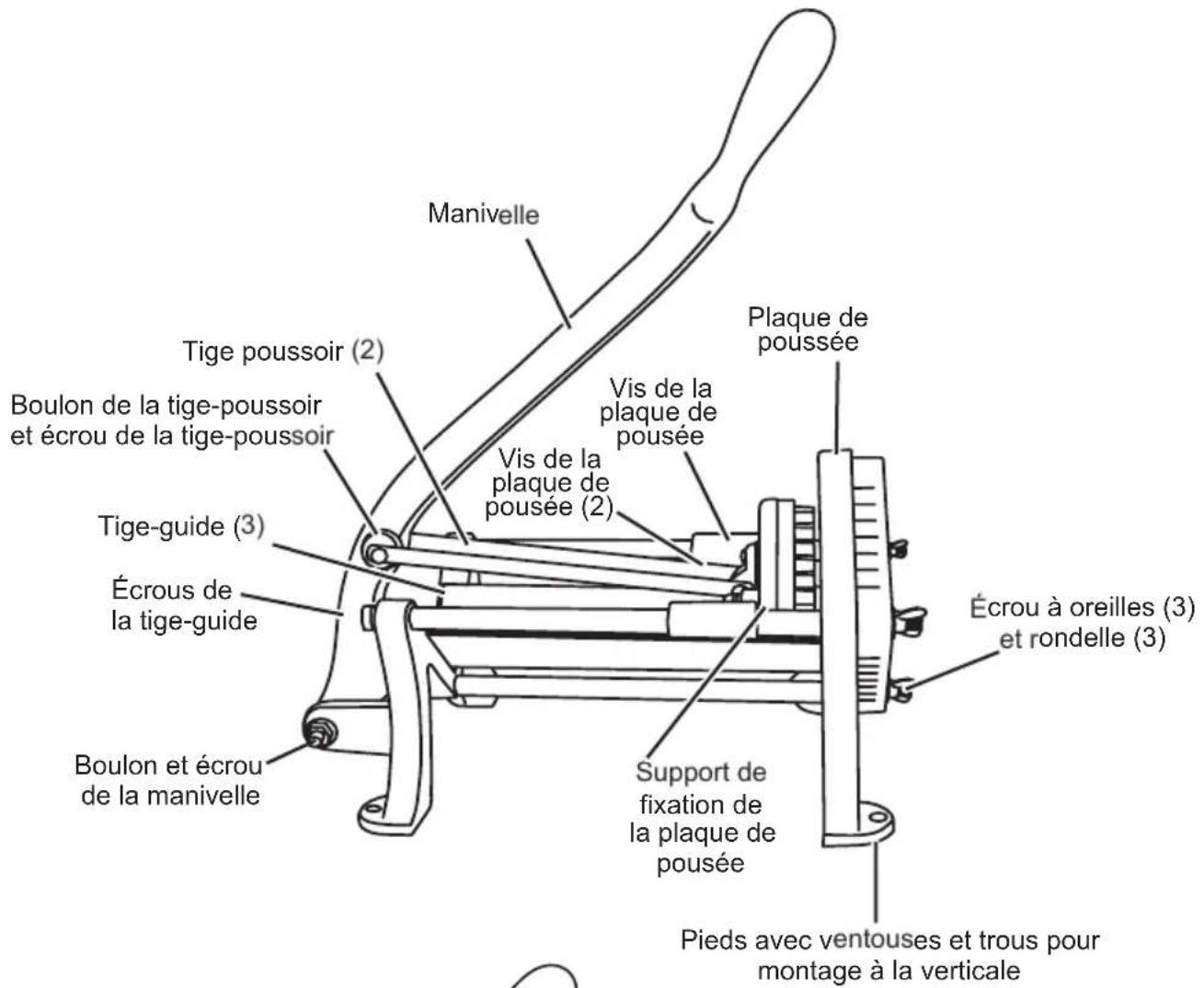

PIÈCES ET CARACTÉRISTIQUES

Manivelle Plaque de poussée Vis de la plaque de pousée Vis de la plaque de pousée (2) Tige poussoir (2) Boulon de la tige-poussoir et écrou de la tige-poussoir Tige-guide (3) Écrous de la tige-guide Boulon et écrou de la manivelle Écrou à oreilles (3) et rondelle (3) Support de fixation de la plaque de pousée Pieds avec ventouses et trous pour montage à la verticale

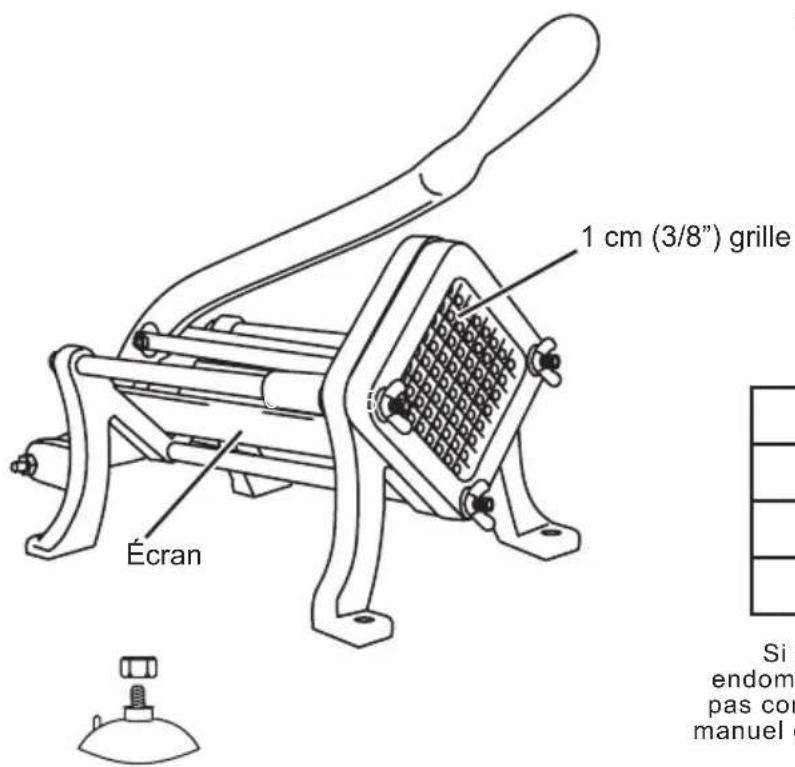

Écran 1 cm (3/8") grille Si endom pas con manuel d

Pied à ventouse avec écrou (jeu de quatre)

OUTILS NÉCESSAIRES À L'ASSEMBLAGE

TOURNEVIS CRUCIFORME NO 2

CLÉ RÉGLABLE DE 150 MM (6 PO)

CLÉ À FOURCHE M10

CLÉ À FOURCHE M13

Si des composants de l'appareil sont endommagés, si l'appareil ne fonctionnement pas correctement ou si vous avez besoin d'un manuel d'instructions de remplacement, veuillez consulter notre site web au

WestonSupply.com

ou communiquez avec Weston Brands, LLC sans frais en composant le :

1-800-814-4895

Du lundi au vendredi :8h00 à 17h00 ET. En dehors des Etats-Unis, veuillez appeler le 001-216-901-6801.

INSTRUCTIONS D'ASSEMBLEE

⚠️ ATTENTION Risque de coupures. Les grilles sont très coupantes. Procéder avec précaution lors du nettoyage. Il est recommandé d'utiliser des gants aux coupures lors de la manipulation des grilles.

1. Déballer le coupe-frites ; s'assurer qu'il ne manque aucune pièce.
2. Retirer le sac de protection en plastique.
3. Placer l'écran dans le corps du coupe-frites. REMARQUE : Veiller à poser l'écran dans les rainures, puis à le glisser tout en bas pour qu'il surmonte la grille.
4. Repérez la poignée, la vis pour la poignée, les rondelles pour la poignée, et les écrous pour la poignée.
5. Aligner les trous de la manivelle avec les trous correspondants sur la base du coupe-frites.

6. Insérez la vis pour la poignée à travers la base de la poignée et la poignée, et fixer à l'aide des écrous et des rondelles pour la poignée. (FIGURE 1).

7. Pour fixer les tiges de poussée à la manivelle, placer les tiges de chaque côté de la manivelle et aligner les trous correspondants.

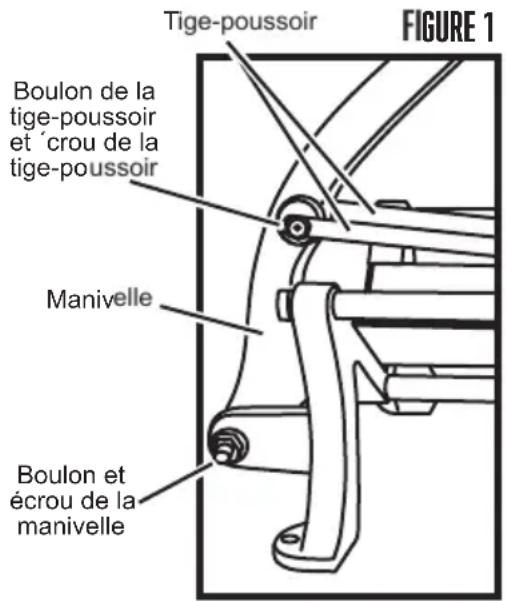

Tige-poussoir FIGURE 1 Boulon de la tige-poussoir et 'crou de la tige-poussoir Manivelle Boulon et écrou de la manivelle

1. Pour fixer les tiges de poussée à la manivelle, placer les tiges de chaque côté de la manivelle et aligner les trous correspondants.

2. Veillez à ce que la tige poussoir et la vis ne soient pas trop serrées. Si elles sont trop serrées, la tige poussoir risque de se plier sur la poignée, la rendant le mouvement plus difficile.

CHANGEMENT DE GRILLE

⚠️ ATTENTION Risque de coupures. Les grilles sont très coupantes. Procéder avec précaution lors du nettoyage. Il est recommandé d’utiliser des gants aux coupures lors de la manipulation des grilles.

1. Enlever les 3 écrous à oreilles et rondelles de coupe-frites.
   REMARQUE : Tenir la grille pendant qu'on desserre le dernier écrou à oreilles pour éviter qu'elle tombe et soit endommagée.
2. Pour enlever la plaque de poussée, abaisser la manivelle, puis dévisser les 2 vis de la plaque (au sommet de celle-ci).
3. Après avoir enlevé les vis, remonter la manivelle et retirer la plaque de poussée.

4. Replacez la plaque de poussée et fixez-la avec 2 vis de plaque de poussée (FIGURE 6).

5. Replacez la plaque de coupe et fixez-la avec les 3 écrous à oreilles et les rondelles.

REMARQUE : La grille doit être tournée vers l'intérieur (FIGURE 2). La partie non coupante de la grille doit être côté extérieur.

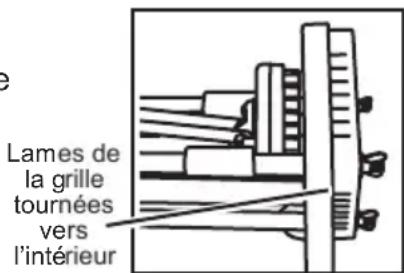

FIGURE 2

Lames de la grille tournées vers l'intérieur

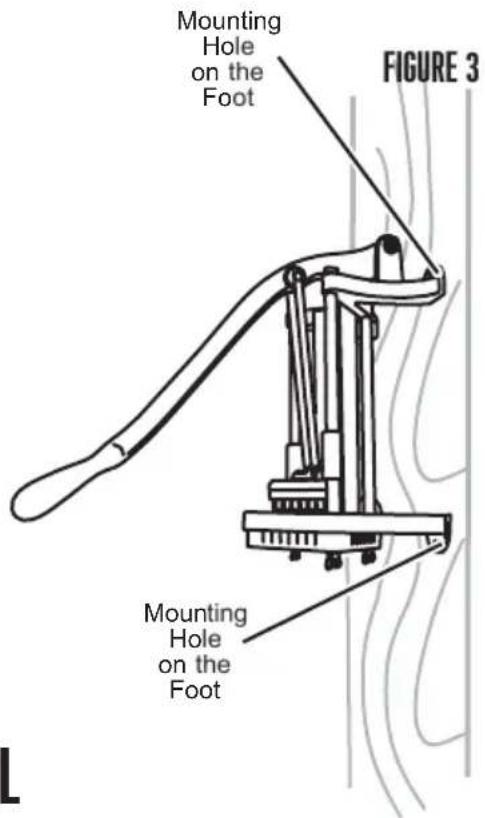

INSTRUCTIONS DE MONTAGE VERTICAL

Le coupe-frites doit être monté sur une surface solide. NE PAS monter sur une cloison sèche sans support structural derrière celle-ci. Le coupe-frites doit être fixé sur les poteaux de cloison ou une autre surface solide.

La hauteur du coupe-frites doit favoriser une découpe aisée et un effet de levier optimal.

Visser le coupe-frites par les trous de fixation des quatre pieds avec des boulons de grosseur appropriée (non fournis) (FIGURE 3).

Pour fixer le coupe-frites sur une table ou un plan de travail, il suffit de le posser sur ses pieds, puis de le visser avec des boulons de grosseur appropriée (non fournis).

REMARQUE : Même si un montage horizontal est possible, il est conseillé de fixer le coupe-frites à la verticale, sur les supports structuraux d'un mur. En effet, un montage vertical favorise un effet de levier plus puissant que celui d'un montage horizontal.

INSTRUCTIONS DE MONTAGE HORIZONTAL AVEC VENTOUSES

Pour fixer les ventouses du coupe-frites, enfiler les boulons de ventouse dans les pieds du coupe-frites. Serrer à bloc l'écrou autofreinant (FIGURE 4). Appuyer fermement sur le coupe-frites pour le fixer par vide partiel sur le plan de travail. La succion des ventouses est optimale sur une surface horizontale lisse. Pour augmenter la succion, passer un chiffon humide sur les ventouses avant leur mise en place. S'assurer de la stabilité du coupe-frites sur le plan de travail avant de l'utiliser.

REMARQUE : Les ventouses ne sont pas étudiées pour une surface verticale ; leur

usage est réservé à un montage horizontal.

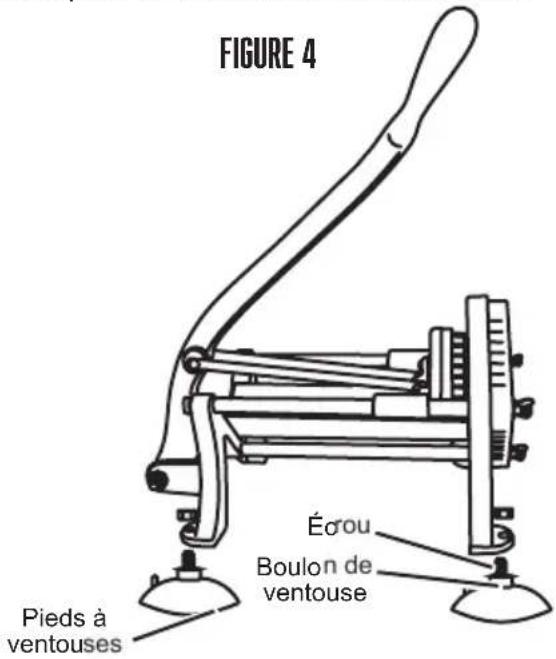

FIGURE 4 Ésrou Boulon de ventouse Pieds à ventouses

DÉCOUPE DE FRITES

ATTENTION Risque de coupures.

Les grilles sont très coupantes. Procéder avec précaution lors du nettoyage. Il est recommandé d'utiliser des gants aux coupures lors de la manipulation des grilles.

1. Lever la manivelle du coupe-frites pour éloigner la tige de poussée de la grille.

2. Insérer une pomme de terre dans le sens de la longueur (parallèle aux tiges-guide). Abaisser lentement la manivelle pour bloquer la pomme de terre entre la plaque de poussée et la grille.

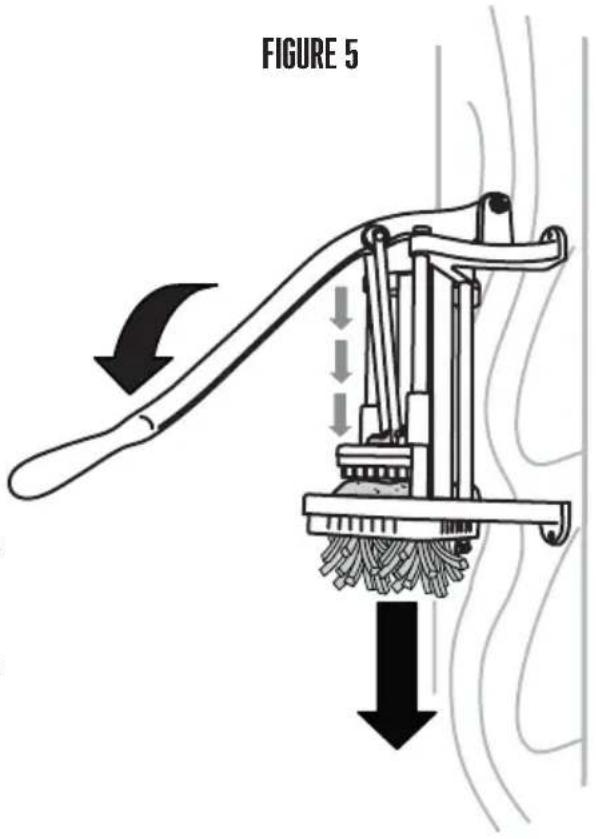

3. Continuer d'abaisser la manivelle pour forcer la pomme de terre à travers la grille (FIGURE 5).

REMARQUE : Pour les grosses pommes de terre, il est nécessaire de couper un petit côté plat à l'extrémité de la pomme de terre. Mettre le côté tranché plat de la pomme de terre contre la grille et couper. Mettre les patates douces ou autres fruits et légumes fermes dans le four à microondes pendant 30 secondes pour les amollir légèrement, au besoin.

FIGURE 5

INSTRUCTIONS DE NETTOYAGE

ATTENTION Risque de coupures. Les grilles sont très coupantes. Procéder avec

précaution lors du nettoyage. Il est recommandé d'utiliser des gants aux coupures lors de la manipulation des grilles.

Un nettoyage à fond du coupe-frites est recommandé avant et après chaque utilisation. Laver dans l'eau savonneuse très chaude, puis rincer à l'eau claire et sécher complètement.

1. Enlever les 3 écrous à oreilles et rondelles du coupe-frites.
   REMARQUE : Tenir la grille pendant qu'on desserre le dernier écrou à oreilles pour éviter qu'elle tombe et soit endommagée.
2. Nettoyer la grille avec une brosse à poils longs. NE PAS utiliser les doigts!

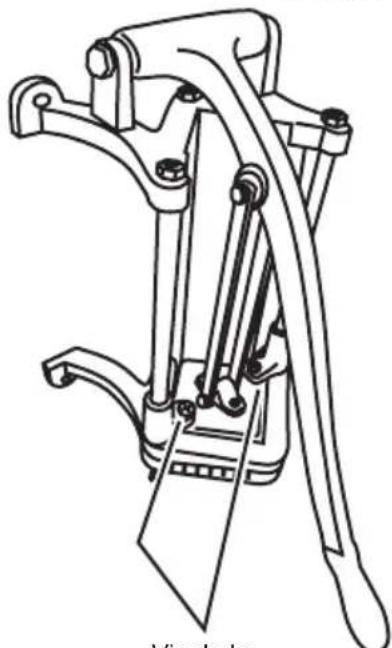

3. Pour enlever la plaque de poussée, abaisser la manivelle, puis dévisser les 2 vis de la plaque (FIGURE 6).
4. Après avoir enlevé les vis, remonter la manivelle et retirer la plaque de poussée.
5. Déloger les débris sur la plaque de poussée avec un objet à bout arrondi, tel un couteau à beurre, puis la nettoyer à fond avec une longue brosse à soies.

FIGURE 6

La présente garantie s'applique aux produits, achetés et utilisés aux États-Unis et au Canada, qui ont été dûment enregistrés dans un délai de 30 jours à compter de la date d'achat initiale. La présente garantie est la seule garantie expresse pour ce produit et remplace toute autre garantie ou condition. Ce produit est garanti contre tout défaut de matériaux et de fabrication pour une durée un (1) an à compter de la date d'achat initiale. Au cours de cette période, votre seul recours est la réparation ou le remplacement de ce produit ou de tout composant s'avérant défectueux, à notre gré. Pour enregistrer votre produit : remplissez le formulaire en ligne à l'adresse www.WestonSupply.com/Warranty

La présente garantie ne couvre pas les produits non enregistrés, ni les réparations ou services après-vente non autorisés, les produits vendus « tels quels » par les détaillants, le verre, les filtres et l'usure normale d'utilisation, toute utilisation non conforme aux directives écrites, ni les dommages au produit résultant d'un accident, d'une modification, d'une utilisation abusive ou incorrecte. La présente garantie est valable uniquement pour l'acquéreur initial ou le destinataire du cadeau et n'est pas cessible. Veuillez conserver le ticket de caisse d'origine, puisqu'une preuve d'achat est requise pour toute réclamation de garantie. La présente garantie devient caduque si le produit est soumis à une tension ou forme d'onde autre que celle indiquée sur l'étiquette (par ex., 120 V \~ 60 Hz).

Aucune réclamation en cas de dommages spéciaux, consécutifs ou indirects résultant du non-respect de toute garantie expresse ou implicite ne sera prise en compte. Toute responsabilité se limite au montant du prix d'achat. Toute garantie implicite, notamment toute garantie légale, condition de commercialité ou d'adaptation à une fin particulière, est exclue, sauf dans la mesure où cela est interdit par la loi en vigueur, auquel cas cette garantie ou condition est limitée à la durée de la présente garantie écrite. La présente garantie vous confère des droits juridiques spécifiques. Vous pouvez également bénéficier d'autres droits juridiques qui varient selon l'endroit où vous vivez. Certains États ou provinces n'autorisent pas de limitations sur les garanties implicites ou sur les dommages spéciaux, consécutifs ou indirects, de sorte que les limitations susmentionnées pourraient ne pas vous concerner.

Avant de retourner le produit pour réparation ou entretien : il doit être propre et exempt de toute particule de nourriture ou d'autres débris; sans quoi nous serons dans l'obligation de vous le retourner ou nous vous facturerons des frais de nettoyage de 50 dollars, à notre gré.

Pour procéder à une réclamation de garantie : allez à l'adresse www.WestonSupply.com/Contact; ou appelez le 1.800.814.4895 pour les États-Unis et le 001.216.901.6801hors des États-Unis, du lundi au vendredi, de 8 h à 17 h HNE. Tous les frais liés à l'envoi du produit, frais de transport prépayés inclus, sont à votre charge. Si le produit remplit les conditions pour une réparation ou un remplacement sous garantie, les frais de retour seront à notre charge. Nous déclinons toute responsabilité en cas de dommages dus au transport.

Pour toute réparation sans garantie : appelez le 1.800.814.4895 pour les États-Unis et le 001.216.901.6801hors des États-Unis, du lundi au vendredi, de 8 h à 17 h HNE, pour obtenir un numéro d'autorisation de retour de marchandises (numéro de RMA). Tout envoi expédié sans numéro de RMA sera refusé. Tout diagnostic, travail d'entretien, de réparation ou de traitement sera facturé 35 USD/heure. Aucun travail d'entretien ou de réparation ne sera effectué sans autorisation préalable. Tous les frais liés à l'envoi du produit, frais de transport prépayés inclus, ainsi que ceux de retour sont à votre charge.

Pour toutes les autres questions concernant l'utilisation du produit, les pièces manquantes, les problèmes ou l'activation de la garantie, veuillez communiquer avec l'équipe du service clientèle des produits Weston:

de 8:00 à 17:00 HNE, du lundi au vendredi.

Numéro de téléphone du service clientèle pour les résidents des É.-U. : 1-216-901-6801

Numéro de téléphone à l'extérieur des É.-U. : 001-440-638-3131 Weston Brands LLC,

Veuillez communiquer avec le service clientèle des produits Weston AVANT de retourner cet appareil au détaillant.

CONSERVER CES DIRECTIVES!

Veuillez les consulter fréquemment et les utiliser pour la formation.
