36-3550-W - Rebanador Weston - Manual de uso y guía de instrucciones gratis

Marca	Weston
Modelo	36-3550-W
Tipo de producto	Cortador de papas manual
Categoría	Cortadora de verduras
Uso principal	Corte de papas en tiras, verduras firmes
Materiales	Acero inoxidable para rejillas, plástico reforzado para el cuerpo
Dimensiones aproximadas	30 x 25 x 35 cm
Peso aproximado	2,5 kg
Alimentación	Ninguna (manual)
Tamaño de rejilla	1 cm (3/8 pulg)
Mecanismo	Manivela con varillas de empuje
Montaje	Horizontal (ventosas) o vertical (fijación a la pared)
Patas	Ventosas para montaje horizontal, agujeros para pernos para montaje vertical
Piezas incluidas	Manivela, placa de empuje, varillas empujadoras, rejilla, tuercas, tornillos, patas con ventosa
Seguridad	Rejillas muy afiladas, mantener los dedos alejados, usar guantes de protección (Kevlar® recomendado)
Limpieza	Lavado con agua jabonosa caliente, cepillado, secado completo
Garantía	1 año contra defectos de materiales y fabricación (registro dentro de 30 días requerido)
Servicio al cliente	1-800-814-4895 (EE. UU.), 001-216-901-6801 (fuera de EE. UU.)
Alimentos no recomendados	Alimentos congelados, carne con hueso, pescado, productos no alimentarios
Precauciones	No usar después de consumir alcohol o drogas

Preguntas frecuentes - 36-3550-W Weston

¿Cómo ensamblar el cortador de papas Weston 36-3550-W?

Desembale el aparato y verifique que todas las piezas estén presentes. Coloque la rejilla en el cuerpo, luego fije la manivela alineando los agujeros e insertando el tornillo con arandelas y tuercas. Sujete las varillas de empuje a cada lado de la manivela usando los pernos y tuercas suministrados. No apriete en exceso para evitar obstruir el movimiento.

¿Cómo cambiar la rejilla del cortador de papas?

Afloje las 3 tuercas de mariposa y arandelas sosteniendo la rejilla para evitar que se caiga. Baje la manivela, desatornille los 2 tornillos de la placa de empuje, retírela. Reemplace la rejilla orientando las cuchillas hacia el interior, luego vuelva a colocar la placa de empuje y atornille todo.

¿Cómo limpiar el cortador de papas después de usar?

Desmonte las piezas (rejilla, placa de empuje) y lávelas con agua jabonosa muy caliente. Use un cepillo de cerdas largas para la rejilla – nunca use los dedos debido a las cuchillas afiladas. Enjuague y seque completamente antes de volver a montar.

¿Puedo cortar alimentos congelados con este cortador de papas?

No, no use el cortador de papas con alimentos congelados, carne con hueso, pescado o productos no alimentarios. Esto podría dañar el aparato y presentar riesgo de lesiones.

¿Cómo fijar el cortador de papas a la pared?

Monte verticalmente sobre una superficie sólida (postes de pared) usando los agujeros de fijación de las cuatro patas. Atornille con pernos de tamaño adecuado (no incluidos). Asegúrese de que el soporte sea estable y a una altura cómoda para el corte.

¿Las ventosas se adhieren bien a una encimera?

Sí, para montaje horizontal, atornille las ventosas a las patas y presione firmemente para crear succión. Para mejorar la adherencia, humedezca ligeramente las ventosas con un paño húmedo. Asegúrese de que la superficie esté lisa y limpia.

¿Qué tamaño de papas fritas puedo obtener?

La rejilla suministrada corta papas fritas de 1 cm (3/8 pulgada) de grosor. Otras rejillas pueden estar disponibles por separado para diferentes tamaños.

¿Qué hacer si falta una pieza o está dañada?

Contacte al servicio al cliente de Weston al 1-800-814-4895 (EE. UU.) o 001-216-901-6801 (fuera de EE. UU.) de lunes a viernes, 8 a. m. - 5 p. m. ET. También puede visitar www.WestonSupply.com para pedir piezas de repuesto.

¿Cómo registrar la garantía?

Registre su producto en línea en www.WestonSupply.com/Warranty dentro de los 30 días posteriores a la compra. Conserve su recibo como comprobante de compra.

¿Puedo usar el cortador de papas para cortar otras verduras además de papas?

Sí, es adecuado para verduras firmes como batatas, zanahorias, etc. Para verduras muy duras, caliéntelas 30 segundos en el microondas para ablandarlas ligeramente. Primero corte un lado plano para facilitar la colocación.

MANUAL DE USUARIO 36-3550-W Weston

SALVAGUARDIAS IMPORTANTES

LEA Y ENTIENDA COMPLETAMENTE TODAS LAS INSTRUCCIONES Y ADVERTENCIAS ANTES DE UTILIZAR ESTA UNIDAD. ¡SU SEGURIDAD ES LO MÁS IMPORTANTE! NO SEQUIR LOS PROCEDIMIENTOS Y PRECAUCIONES PUEDE PROVOCAR LESIONES GRAVES Y DAÑOS MATERIALES. RECUERDE: ¡SU SEGURIDAD PERSONAL ES RESPONSABILIDAD DE USTED!

1. Lea todas las instrucciones.
2. Este aparato no se destina para utilizarse por personas cuyas capacidades físicas, sensoriales o mentales sean diferentes o estén reducidas, o carezcan de experiencia o conocimiento, a menos que dichas personas reciban una supervisión o capacitación para el funcionamiento del aparato por una persona responsable de su seguridad.
3. Este aparato no debe ser usado por niños
4. Verifique que el voltaje de su instalación corresponda con el del producto.
5. Se requiere de una estrecha supervisión cuando el aparato se use cerca de niños. Los niños deben supervisarse para asegurar que ellos no empleen los aparatos como juguete.
6. MANTENGA LOS DEDOS LEJOS de la navaja en todo momento. NUNCA sostenga el producto con las manos alineadas con la navaja. Si no mantiene manos y dedos lejos de la navaja pueden producirse lesiones.
7. MANTÉNGALO ALEJADO DE LOS NIÑOS. NUNCA DEJE SIN SUPERVISIÓN LA REBANADORA DE PAPAS A LA FRANCESA.
8. REVISE SI TIENE PARTES DAÑADAS. Antes de usar la rebanadora de papas a la francesa revise que todas las partes estén funcionando debidamente y realicen las funciones deseadas. Revise la alineación de las partes móviles, si están atoradas, encimadas o en cualquier otra situación que afecte su funcionamiento.
9. ¡PRECAUCIÓN! Riesgo de cortaduras: Las placas de corte tienen filo. Tenga cuidado al manipularlas Se recomienda el uso de guantes resistentes al corte, como Kevlar®, al manipular las placas de corte.
10. El fabricante rechaza cualquier responsabilidad en caso de uso indebido de esta máquina.
11. Revise que la rebanadora de papas a la francesa esté estable mientras la usa. Las cuatro patas deben estar en una superficie de trabajo nivelada y sólida, y no debe de mover la máquina durante el proceso de corte.
12. NO USE la rebanadora con alimentos congelados, carne con hueso, pescado o cualquier otra cosa que no sean alimentos.
13. No debe de montar la rebanadora de papas a la francesa en tabla roca, paneles o tablas de partículas. Móntela únicamente en una superficie sólida como los sostenes de muros.
14. NO USE la rebanadora de papas a la francesa bajo los efectos de drogas o alcohol.

GUARDE ESTAS INSTRUCCIONES

PIEZAS Y CARACTERÍSTICAS

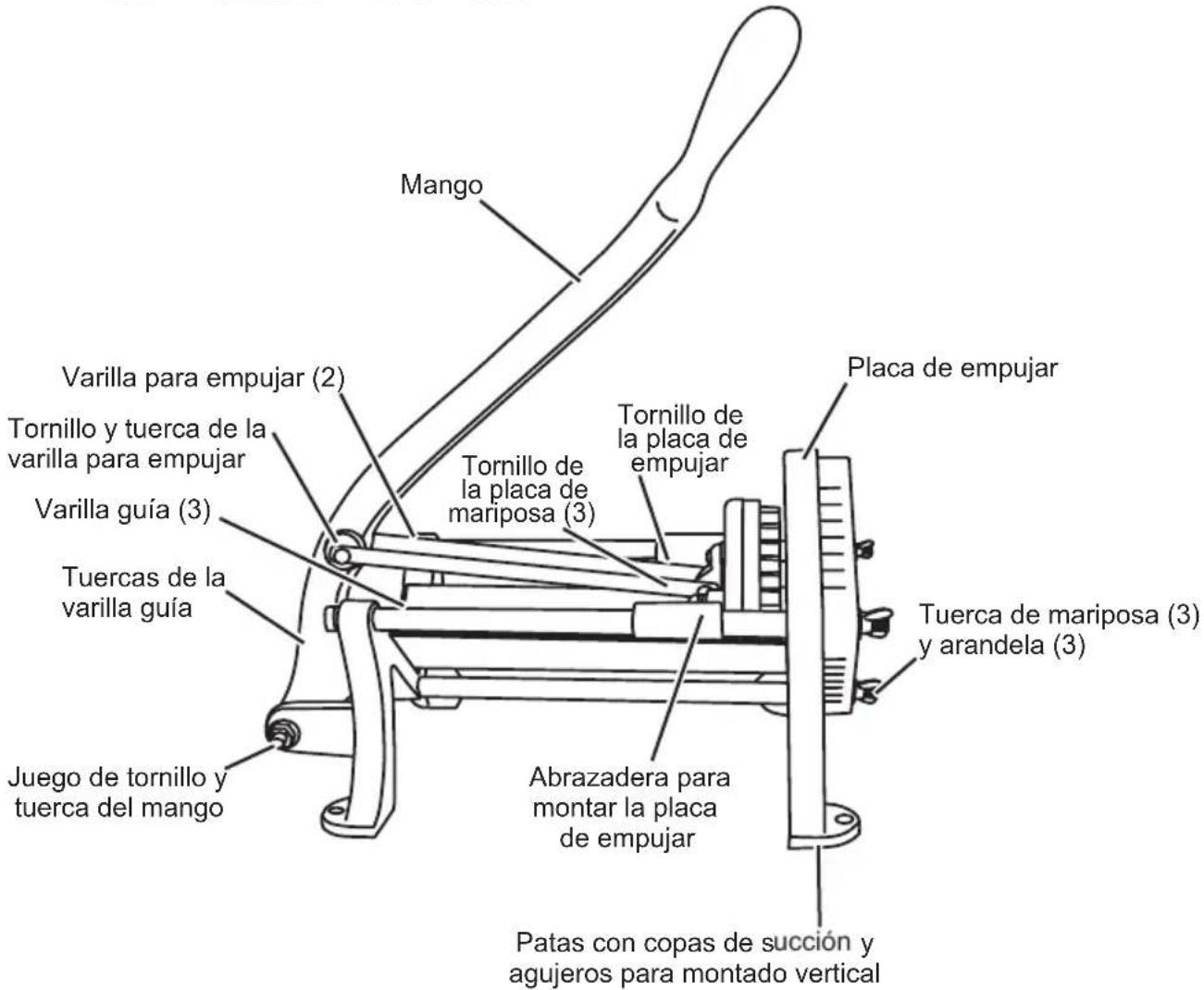

Mango Varilla para empujar (2) Tornillo y tuerca de la varilla para empujar Varilla guía (3) Tuercas de la varilla guía Juego de tornillo y tuerca del mango Tornillo de la placa de mariposa (3) Tornillo de la placa de empujar Placa de empujar Tuerca de mariposa (3) y arandela (3) Abrazadera para montar la placa de empujar Patas con copas de succión y agujeros para montado vertical

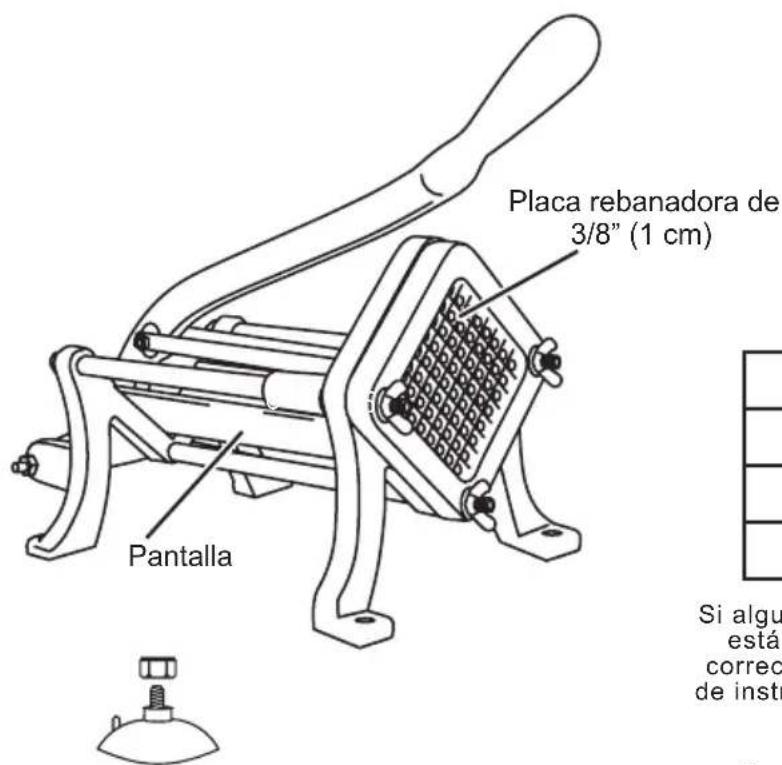

Placa rebanadora de 3/8" (1 cm) Pantalla Si algo está correc de instr

Pata con copa de succión con tuerca (juego de 4 piezas)

HERRAMIENTAS NECESARIAS PARA EL MONTAJE

DESTORNILLADOR PHILLIPS # 2

LLAVE PERICA DE 150 MM (6 PULG.)

LLAVE INGLESA M10

LLAVE INGLESA M13

Si alguno de los componentes de esta unidad está defectuoso, si la unidad no funciona correctamente o si usted necesita un manual de instrucciones de reemplazo, visitenos en la web en
WestonSupply.com
o llame a Weston Brands, LLC sin cargo al 1-800-814-4895
De lunes a viernes, de 8:00 am a 5:00 pm tiempo del ET. Fuera de Estados Unidos llame al 001-216-901-6801.

INSTRUCCIONES DE ENSAMBLADO

⚠ PRECAUCIÓN Riesgo de cortaduras. Las placas de corte tienen filo. Tenga cuidado al manipularlas Se recomienda el uso de guantes resistentes al corte al manipular las placas de corte.

1. Saque la rebanadora de papas a la francesa del empaque y verifique que haya recibido todas las piezas.
2. Retire la bolsa protectora de polietileno.
3. Coloque la guarda en el cuerpo de la rebanadora. NOTA: Asegúrese de que la guarda esté colocada en las muescas y metida hasta abajo para que descanse encima de la placa rebanadora.
4. Localice el mango, el perno, las arandelas y las tuercas del mango.
5. Alinee los agujeros del mango con los agujeros correspondientes de la base del mango de la rebanadora de papas a la francesa.

6. Inserte el perno del mango en la base del mango y el mango, después fijelos con las tuercas y arandelas del mango (FIGURE 1).

7. Para fijar las varillas al mango, colóquelas a cada lado del mango y alinéelas con los agujeros correspondientes.

8. Inserte el tornillo de la varilla a través de la varilla y el mango, luego fijelos con la tuerca de la varilla de empujar.

9. Asegúrese de que la varilla de empuje y el perno estén flojos. Si se aprieta demasiado, la varilla de empuje se atorará en la manija, dificultando su movimiento.

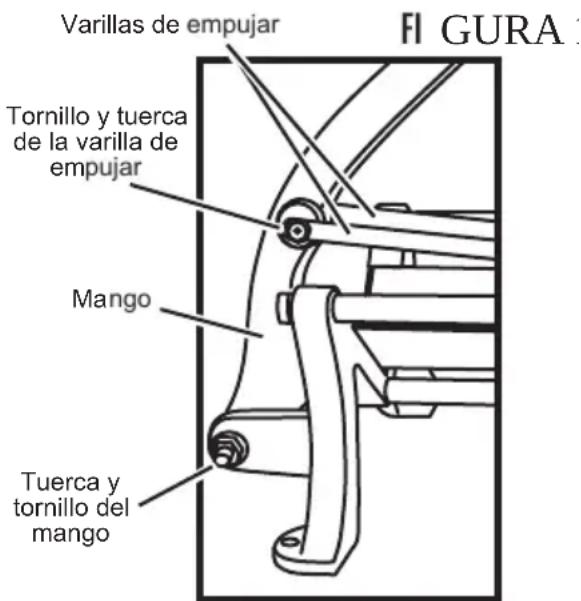

Varillas de empujar Tornillo y tuerca de la varilla de empujar Mango Tuerca y tornillo del mango FI GURA

CÓMO CAMBIAR LA PLACA REBANA

⚠ PRECAUCIÓN Riesgo de cortaduras. Las placas de corte tienen filo. Tenga cuidado al manipularlas Se recomienda el uso de guantes resistentes al corte al manipular las placas de corte.

1. Quite las tres mariposas y arandelas de la rebanadora de papas a la francesa. NOTA: Al quitar la última tuerca de mariposa, sostenga la placa de corte, pues de no hacerlo ésta se podría caer y causar daños.
2. Para quitar la placa de empujar, con el mango hacia abajo, quite los dos tornillos de la parte de arriba de la placa de empujar.
3. Después de haber quitado los tornillos, suba el mango y retire la placa de empujar.
4. Vuelva a colocar la placa de empujar y fijela con los 2 tornillos (FIGURE 6).
5. Vuelva a colocar la placa rebanadora y fijela con 3 tornillos de mariposa y arandelas. NOTA: La placa rebanadora debe estar dirigida hacia adentro (FIGURE 2). La parte roma de las navajas debe de estar dirigida hacia afuera.

FIGURA:

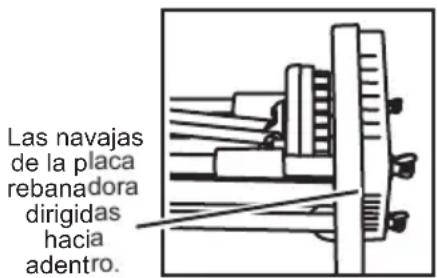

Las navajas de la placa rebanadora dirigidas hacia adentro.

INSTRUCCIONES DE MONTADO VERTICAL

La rebanadora de papas a la francesa debe de estar montada en una superficie sólida. NO la monte en tabla roca que no tenga atrás un apoyo estructural. La rebanadora necesita estar montada en los sostenes de los muros o en cualquier otra superficie sólida.

Al montar la rebanadora, colóquela a una distancia del suelo que sea una altura cómoda y que permita el mejor apoyo para rebanar papas.

Monte la rebanadora a través de los agujeros de montado en las 4 patas, usando tornillos de tamaño apropiado (no se incluyen) (FIGURE 3).

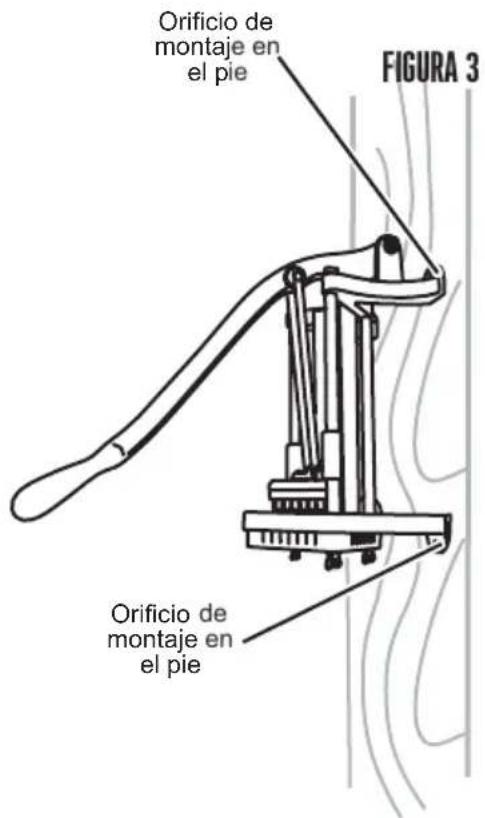

Orificio de montaje en el pie FIGURA 3 Orificio de montaje en el pie

INSTRUCCIONES DE MONTADO HORIZONTAL

Para montar la rebanadora de papas a la francesa, en la superficie de una mesa o en una base, simplemente colóquela en las patas y fíjela a la superficie de trabajando usando tornillos de tamaño adecuado (no se incluyen).

NOTA: Aunque el montado horizontal es una opción, se recomienda montar la rebanadora de manera vertical en una pared con soporte estructural. Se puede aplicar más presión cuando está montada verticalmente que horizontalmente.

INSTRUCCIONES DE MONTADO HORIZONTAL CON COPAS DE SUCCIÓN

Para instalar las copas de succión de la rebanadora de papas a la francesa, pase el tornillo de cada copa de succión a través de los agujeros de las patas de la rebanadora. Apriete la tuerca de bloqueo. Apriete firmemente la tuerca de cada tornillo (FIGURE 4). Presione firmemente hacia abajo para crear succión funcionan mejor en superficies lisas y horizontales. Para crear más succión, pase un paño mojado por los copas antes de adherirlas. Antes de usarla, revise la estabilidad de la rebanadora en la superficie de trabajo.

NOTA: Las copas de succión no están diseñadas para usarse en superficies verticales. Use las copas de succión exclusivamente para efectos de montado vertical.

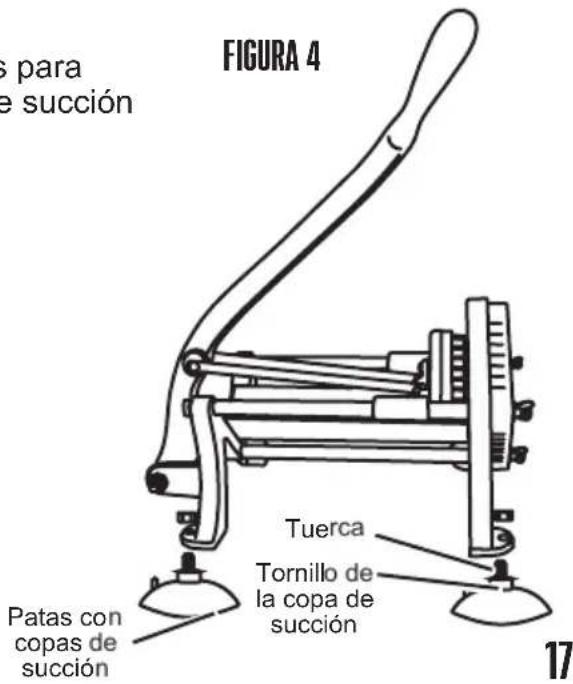

FIGURA 4 para e succión Tuerca Tornillo de la copa de succión Patas con copas de succión 17

CÓMO REBANAR PAPAS

⚠ PRECAUCIÓN Riesgo de cortaduras. Las placas de corte tienen filo. Tenga cuidado al manipularlas Se recomienda el uso de guantes resistentes al corte al manipular las placas de corte.

1. Eleve el mango de la rebanadora para que la placa de empujar se aleje de la placa rebanadora.
2. Inserte una papa en la rebanadora a lo largo (apoyada en una punta) y lentamente baje el mango hasta que la papa esté bien sujeta entre la placa de empujar y la placa rebanadora.

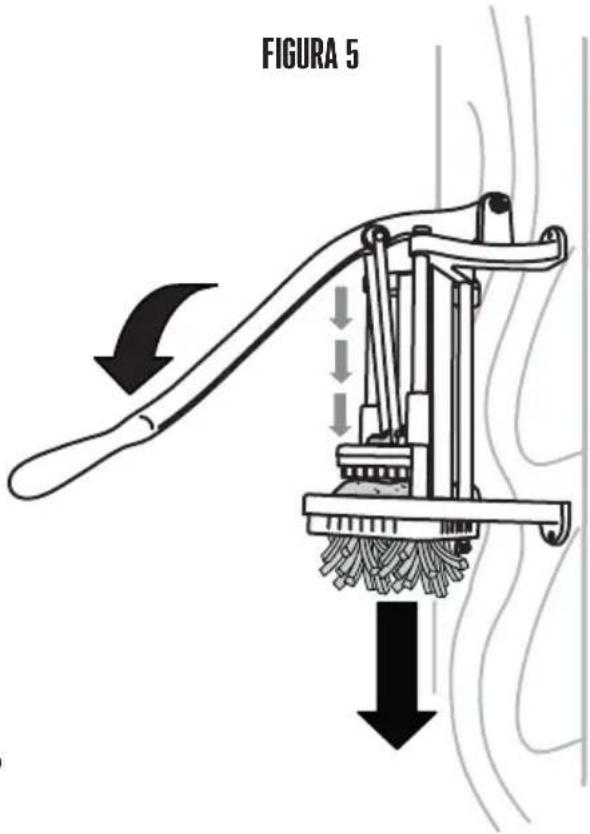

3. Baje el mango para hacer que la papa salga por abajo de la placa rebanadora (FIGURE 5).

NOTA: Para papas grandes, es necesario cortar un borde pequeño y plano en el extremo de la papa. Coloque el extremo plano rebanado de la papa contra la cuchilla y corte. Procese en microondas los camotes u otras frutas o verduras firmes durante 30 segundos para ablandar ligeramente, si es necesario.

FIGURA 5

INSTRUCCIONES DE LIMPIEZA

PRECAUCIÓN Riesgo de cortaduras. Las placas de corte tienen filo. Tenga cuidado al manipularlas Se recomienda el uso de guantes resistentes al corte al manipular las placas de corte.

Se recomienda lavar cuidadosamente la rebanadora de papas antes y después de cada uso. Lávela con agua caliente y jabonosa, después enjuáguela con agua limpia y séquela bien.

1. Quite las tres tuercas de mariposa y arandelas de la rebanadora de papas a la francesa.
   NOTA: Al quitar la última tuerca de mariposa, sostenga la placa de corte, pues de no hacerlo ésta se podría caer y causar daños.
2. Use un cepillo de cerdas largas para limpiar entre las navajas de la placa rebanadora y quitar los desperdicios. ¡NO USE los dedos!

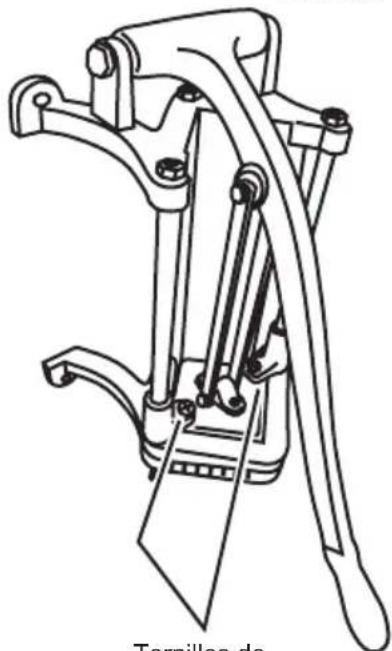

3. Para quitar la placa de empujar, con el mango hacia abajo, quite los dos tornillos de la parte de arriba de la placa de empujar (FIGURE 6).
4. Después de haber quitado los tornillos, suba el mango y retire la placa de empujar.
5. Para limpiar la placa de empujar, quite todos los desperdicios con un objeto romo, por ejemplo un cuchillo para mantequilla, y después límpiela con un cepillo de cerdas largas.

FIGURA 6

Esta garantía aplica a los productos que se compran y usan en los EE. UU. y Canadá, y que se registraron adecuadamente dentro de 30 días de la fecha de compra original. Esta es la única garantía expresa para este producto y reemplaza cualquier otra garantía o condición. Este producto está garantizado contra defectos materiales y de fabricación por un período de un (1) año a partir de la fecha de compra original. Durante este período, su único recurso es la reparación o sustitución de este producto o de cualquier componente que se encuentre defectuoso, a nuestra elección.

Para registrar su producto, complete el formulario en línea en www.WestonSupply.com/Warranty Esta garantía no cubre productos no registrados, reparaciones o servicios a productos no autorizados, productos vendidos "tal cual" por minoristas, vidrio, filtros, desgaste por uso normal, uso que no sea conforme a las instrucciones impresas o daño al producto como resultado de un accidente, alteración, abuso o mal uso. Esta garantía se extiende únicamente al comprador consumidor original o quien reciba el producto como regalo y no es transferible. Guarde el recibo de compra original ya que se requiere de un comprobante de compra para hacer un reclamo de garantía. Esta garantía es nula si el producto es sujeto a cualquier voltaje u forma de onda que no sea la que se indica en la etiqueta de especificaciones (p. ej., 120 V \~ 60 Hz).

Excluimos todo reclamo por daños especiales, incidentales o que resulten como consecuencia del incumplimiento de la garantía expresa o implícita. Toda responsabilidad se limita al monto del precio de compra. Toda garantía implícita, incluyendo cualquier garantía legal o condición de comerciabilidad o aptitud para un propósito en particular, se niega excepto en la medida que lo prohíbe la ley, en cuyo caso dicha garantía o condición se limita a la duración de esta garantía por escrito. Esta garantía le otorga derechos legales específicos. Puede tener otros derechos legales que varían según donde vive. Algunos estados o provincias no permiten limitantes en garantías implícitas o daños especiales, incidentales o consecuentes, por lo tanto, es posible que las limitaciones mencionadas anteriormente no apliquen para usted.

Antes de devolver el producto para cualquier reparación o servicio: debe estar limpio y libre de partículas de alimentos u otra suciedad; de otra manera, se le devolverá o aplicará un cargo de 50 USD por limpieza, a nuestra elección.

Para reclamar una garantía, visite www.WestonSupply.com/Contact o llame al 1.800.814.4895 en los EE. UU. o al 001.216.901.6801fuera de los EE. UU., de lunes a viernes de 8 a. m. a 5 p. m. hora del este. Usted es responsable de todos los costos asociados con enviarnos el producto con el flete prepagado. Si el producto califica para una reparación o un reemplazo bajo garantía, asumiremos el costo de devolverle el producto. No somos responsables por los daños resultantes del envío.

Para trabajo fuera de garantía: llame al 1.800.814.4895 dentro de los EE. UU. o al 001.216.901.6801fuera de los EE. UU., de lunes a viernes de 8 a. m. a 5 p. m. hora del Este, para obtener un número de autorización de devolución de mercancía (Return Merchandise Authorization, RMA). Rechazaremos toda devolución sin número de RMA. Aplicaremos un cargo de 35 USD/hora por todo trabajo de diagnóstico, servicio, reparación o procesamiento. No iniciaremos ningún servicio o trabajo de reparación sin autorización previa. Usted es responsable de todos los costos asociados con enviarnos el producto con el flete prepagado y con nuestra devolución hacia usted.

ATTENTION!

Para todas aquellas preguntas referentes al uso del producto, partes faltantes, daño del producto, dificultad o activación de la garantía, comuníquese con el equipo de servicio al cliente de weston Brands: desde las 8:00 am hasta las 5:00 pm ET, de lunes a viernes

Línea de Servicio al Cliente para Residentes de EE.UU.: 1.800.814.4895 (Fuera de EE.UU., Ilame al: 001-1-216-901-6801) Weston Brands LLC, Southern Pines, NC 28387

WestonSupply.com

NO devuelva este artículo al vendedor minorista antes de comunicarse con Servicio al Cliente de Weston Brands.

¡GUARDE ESTAS INSTRUCCIONES!

Consulte estas instrucciones y úselas para enseñar sobre el uso de este producto a otras personas.
