DCBL777 - Souffleur DEWALT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Souffleur sans fil
Marque	DEWALT
Modele	DCBL777
Tension nominale	60 V max (Li-ion)
Type de batterie	Lithium-ion (compatible FLEXVOLT)

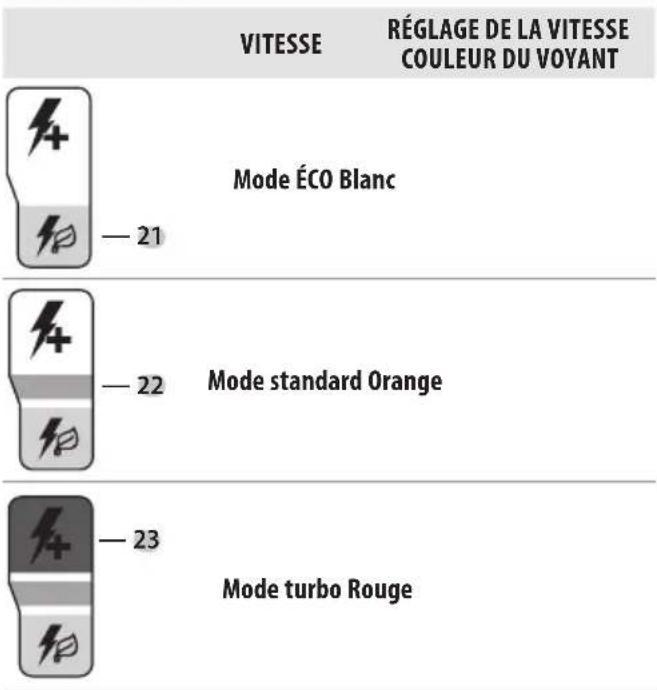

Modes de vitesse	3 : ECO (blanc), Standard (orange), Turbo (rouge)
Variateur de vitesse	Gachette a vitesse variable
Verrouillage de vitesse	Bouton de verrouillage pour fonctionnement continu
Indicateur de charge de batterie	Voyants DEL sur l'outil
Arret automatique	Apres 20 secondes d'inactivite
Tube de soufflage	Amovible avec verrouillage
Embouts inclus	Concentrateur et balai
Courroie d'epaule	Incluse, reglable
Protection electronique	Contre surcharge, surchauffe et decharge profonde
Compatibilite Tool Connect	Emplacement pour puce optionnelle
Garantie	3 ans limitee
Entretien	Nettoyer les events a l'air comprime sec
Securite	Arret et retrait de la batterie avant tout entretien

FOIRE AUX QUESTIONS - DCBL777 DEWALT

Comment assembler le tube de soufflage ?

Alignez le taquet de fixation au bas du bloc moteur avec l'encoche du tube. Poussez le tube jusqu'a ce que les verrous s'enclenchent avec un declic. Tirez pour verifier la fixation.

Comment regler la vitesse du souffleur ?

Mettez l'outil en marche, puis appuyez sur le bouton de vitesse situe sur la poignee pour basculer entre les modes ECO (blanc), Standard (orange) et Turbo (rouge).

Comment utiliser l'embout concentrateur ou balai ?

Alignez l'embout avec le tube de soufflage, glissez-le, puis abaissez la languette de verrouillage jusqu'a ce qu'elle s'engage. Pour retirer, soulevez la languette et tirez.

Comment fixer et ajuster la courroie d'epaule ?

Enclenchez le loquet de la courroie sur le support situe sur le bloc moteur. Passez la courroie sur une epaule en diagonale et reglez-la pour un equilibre et un soutien adequats.

Comment installer et retirer le bloc-piles ?

Alignez le bloc-piles avec les glissieres de la poignee et poussez jusqu'a enclenchement. Pour retirer, appuyez sur le bouton de liberation et tirez fermement.

Que faire si l'appareil ne demarre pas ?

Verifiez que le bloc-piles est correctement insere et charge. Si les voyants de charge sont eteints, le bloc-piles peut etre defectueux : apportez-le dans un centre de service agree.

Comment nettoyer le souffleur ?

Retirez le bloc-piles. Nettoyez les surfaces exterieures avec un chiffon humecte d'eau et de savon doux. Utilisez de l'air comprime sec pour les events. N'immergez jamais l'outil.

Quels accessoires sont compatibles ?

Utilisez uniquement les accessoires recommandes par DEWALT. Les embouts concentrateur et balai sont inclus. Pour d'autres accessoires, contactez votre revendeur ou le service client.

Quelle est la garantie de ce souffleur ?

Ce produit beneficie d'une garantie limitee de 3 ans. Consultez le site www.dewalt.com pour les conditions completes ou appelez le 1-800-4-DEWALT.

Comment entreposer l'appareil ?

Retirez le bloc-piles et rangez l'outil dans un endroit sec et frais, hors de portee des enfants. Ne l'entreposez pas a des temperatures superieures a 40 degres Celsius.

MODE D'EMPLOI DCBL777 DEWALT

Souffleur portatif au lithium-ion de 60 V max.*

Français (traduction de la notice d'instructions originale) 12

1 Interrupteur à gâchette
2 Poignée
3 Bouton de verrouillage de la vitesse
4 Ploc moteur
5 Tube de soufflage
6 État du voyant de charge
7 Indicateur de vitesse
8 Bouton de vitesse
9 Verrouillage de l'embout
10 Embout de balai
11 Embout de concentrateur
12 Languette de verrouillage
13 Support de courroie d'épaule
14 Courroie d'épaule
15 Bloc-piles
16 Bouton de libération du bloc-piles

AVERTISSEMENT : lisez tous

les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et les instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves.

AVERTISSEMENT : pour réduire le risque de blessure, lisez le guide d'utilisation.

Utilisation prévue

Ce souffleur portatif sans fil est conçu pour des applications de soufflage professionnelles.

NE PAS utiliser dans des conditions humides ou en présence de liquides ou de gaz inflammables ou de poussières combustibles finement divisées.

NE PAS laisser les enfants toucher l'outil. Une supervision est requise lorsque des utilisateurs inexpérimentés utilisent cet outil.

Des décharges statiques sont possibles dans les aires sèches ou lorsque l'humidité relative de l'air est basse.

Ceci est temporaire seulement et n'affecte pas le rendement du produit. Pour réduire la fréquence des chocs statiques, évitez de l'utiliser lorsque l'humidité est faible.

Définitions: symboles et mentions d'alerte de sécurité

Cette notice d'utilisation utilise les symboles et les mentions d'alerte de sécurité suivants afin de vous alerter sur les situations dangereuses et les risques de blessures ou de dégâts matériels.

PANGER: indique une situation de risque imminent qui engendre, si elle n'est pas évitée, la mort ou de graves blessures.

AVERTISSEMENT: indique une situation de risque potentiel qui pourrait engendrer, si elle n'est pas évitée, la mort ou de graves blessures.

ATTENTION: indique une situation de risque potentiel qui peut engendrer, si elle n'est pas évitée, des blessures bénignes ou modérées.

REMARQUE: indique une pratique n'entraînant aucun risque de blessures mais qui, si elle n'est pas évitée, peut entraîner des dommages matériels.

(Utilisé sans mention) Indique un message lié à la sécurité.

CONSIGNES DE SÉCURITÉ IMPORTANTES

LISEZ TOUTES LES INSTRUCTIONS AVANT D'UTILISER CET APPAREIL

Lorsque vous utilisez cet appareil, des consignes de sécurité élémentaires devraient toujours être prises, incluant les suivantes :

AVERTISSEMENT : afin de réduire le risque d'incendie, de choc électrique ou de blessure :

• Ne pas laisser l'appareil lorsqu'il est branché à une source d'alimentation. Retirez le bloc-piles lorsque vous ne l'utilisez pas ou effectuez un entretien.
• Ne pas utiliser sur des surfaces mouillées. Ne pas exposer à la pluie. Entreposez à l'intérieur.
• Ne pas laisser l'appareil être utilisé comme jouet. Une attention particulière est nécessaire en cas d'utilisation à proximité des enfants. Utiliser uniquement pour l'usage prévu.
• Utilisez l'appareil SEULEMENT comme décrit dans le manuel. Utilisez uniquement les fixations recommandées.
• Ne pas utiliser cet appareil s'il présente des signes de mauvais fonctionnement de quelque façon que ce soit. Si l'appareil ne fonctionne pas bien, a été échappé, endommagé, laissé à l'extérieur ou échappé dans l'eau, retournez-le dans un centre de services.
• Ne pas manipuler l'appareil avec les mains humides.
• Ne pas mettre tout objet dans les ouvertures de l'appareil. Ne pas utiliser l'appareil si une ouverture est bloquée ; le tenir à l'écart de la poussière, de la charpie ainsi que des cheveux et de tout ce qui peut réduire la circulation de l'air.
• Gardez vos cheveux, vos vêtements amples, vos doigts et toutes les parties du corps loin des ouvertures et des pièces en mouvement.
• Éteignez toutes les commandes avant de le débrancher de la source d'alimentation.
• Redoublez de prudence durant le nettoyage d'escaliers.

CONSERVEZ CES INSTRUCTIONS

Directives de sécurité supplémentaires

AVERTISSEMENT : lors de

l'utilisation d'appareils électriques, les mesures de précaution de base devraient toujours être prises pour réduire la possibilité d'incendie, de choc électrique et de blessures, en suivant les recommandations suivantes.

AVERTISSEMENT : lisez tous les

avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et les instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves.

AVERTISSEMENT : ne jamais

laisser les enfants, des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances ou qui ne connaît pas bien ces instructions utiliser la machine, la réglementation locale peut limiter l'âge de l'utilisateur.

Afin de réduire le risque de blessure :

• Évitez le démarrage accidentel. Éteignez toutes les commandes avant de retirer le bloc-piles. Assurez-vous le bouton Marche/Arrêt est verrouillé ou en position Arrêt avant d'insérer le bloc-piles. Transporter des outils avec votre doigt sur le bouton Marche/Arrêt ou insérer le bloc-piles dans l'outil avec le bouton Marche/Arrêt allumé favorise les accidents.
• Évitez les conditions environnementales dangereuses : ne pas utiliser des outils électriques dans des endroits humides ou mouillés. Ne pas utiliser l'appareil sous la pluie.
• UTILISEZ UN ÉQUIPEMENT DE SÉCURITÉ. Portez toujours une protection oculaire et une protection auditive. Portez un masque filtrant si l'opération est poussiéreuse. Des souliers de sécurité antidérapants doivent être utilisés pour des conditions appropriées.
• Utilisez le bon outil : ne pas utiliser cet outil pour toute tâche autre que celles pour lesquelles il est conçu.
• Inspectez la zone avant d'utiliser l'outil. Retirez tous des débris et les objets durs comme des roches, du verre, les fils, etc. qui peuvent ricocher, être projetés ou d'une façon ou d'une autre causer une blessure ou des dommages durant l'utilisation.
• Utilisez l'appareil seulement comme décrit dans ce guide.
• Gardez les enfants, les passants et les animaux loin de la zone de travail à un minimum de 30 pieds (10 mètres) lorsque vous démarrez ou utilisez l'outil.
• Entretenez soigneusement l'outil. Gardez l'outil pour la meilleure performance et la plus sécuritaire. Suivez les instructions pour un entretien approprié.
• Demeurez vigilant : regardez ce que vous faites. Faites preuve de bon sens. Ne pas utiliser l'appareil lorsque vous êtes fatigué.
• Ne pas mettre la sortie du souffleur près des yeux ou des oreilles lorsque vous l'utilisez.
• Ne pas utiliser la machine lorsque des personnes, particulièrement les enfants, ou des animaux sont à proximité.
• Ne touchez pas les pièces mobiles dangereuses avant que la machine soit débranchée du bloc-piles et que les pièces mobiles dangereuses soient complètement arrêtés.
• Si la machine commence à vibrer de façon anormale, retirez le bloc-piles et vérifiez immédiatement.
• Ne pas tenter de dégager les obstructions de l'appareil sans d'abord retirer le bloc-piles.
• Ne pas immerger toute partie de l'outil dans un liquide.
• Ne pas utiliser si le bouton Marche/Arrêt ne fonctionne pas normalement. Un outil qui ne peut être contrôlé avec le bouton Marche/Arrêt peut être dangereux et doit être réparé.
• Ne pas laisser le souffleur aspirer de débris.
• Ne pas diriger le jet de l'outil vers vous-même ou des passants.
• Ne pas l'utiliser pour souffler des poussières explosives, ou dans les lieux dont l'air contient des poussières

explosives comme le charbon, les grains ou d'autres matières combustibles.

• Ne pas tenter de réparer le souffleur. Pour assurer la sécurité et la fiabilité du produit, les réparations, l'entretien et les ajustements doivent être effectués par des centres de services autorisés.
• Ne pas utiliser le souffleur dans une atmosphère gazeuse ou explosive. Les moteurs de ces outils produisent des étincelles et ces étincelles pourraient enflammer les vapeurs.
• Ne pas trop vous étirer. Maintenez vos pieds bien d'aplomb sur le sol et un bon équilibre en tout temps.
• Ne laissez jamais le souffleur en marche sans surveillance. Coupez l'alimentation.
• Retirez le bloc-piles avant de connecter le tube.
• Entreposez les outils arrêtés. Lorsque vous ne l'utilisez pas, l'outil doit être entreposé dans un endroit sec élevé ou verrouillé, hors de portée des enfants.
• Les renseignements applicables pour les blocs-piles et chargeurs compatibles sont inclus au présent manuel à titre de référence. Lisez tous les guides d'utilisation compris avec votre bloc-piles ou votre chargeur. Lisez tous les symboles d'avertissement sur le chargeur et le bloc-piles.
• Débranchez le bloc-piles du souffleur avant d'effectuer tout ajustement, changer les accessoires, faire l'entretien, transporter ou ranger l'unité. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.
• N'utilisez pas l'appareil s'il ne fonctionne pas comme il le devrait, a été échappé, endommagé, laissé à l'extérieur ou échappé dans l'eau, retournez-le dans un centre de service.

CONSERVEZ CES INSTRUCTIONS

Renseignements de sécurité supplémentaires

AVERTISSEMENT : ne modifiez jamais l'outil électrique ou toute pièce de celui-ci. Cela pourrait entraîner des dommages matériels ou des blessures corporelles.

AVERTISSEMENT : portez TOUJOURS des lunettes de sécurité. Les lunettes ordinaires NE SONT PAS des lunettes de sécurité. Utilisez également un masque facial si l'opération est poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE SÉCURITÉ CERTIFIÉ :

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3),

• Protection auditive ANSI S12.6 (S3.19),

• Protection respiratoire NIOSH/OSHA/MSHA.

AVERTISSEMENT : certaines poussières contiennent des produits chimiques reconnus dans l'État de la Californie pour causer le cancer et des anomalies congénitales ou autres effets

FRAnÇAis

nuisibles sur la reproduction. Certains exemples de ces produits chimiques sont :

• des composants de fertilisants,
- des composants d'insecticides, d'herbicides et de pesticides,
- l'arsenic et le chrome provenant du bois de construction traité chimiquement.

Pour réduire votre exposition à ces produits chimiques, porter un équipement de sécurité approuvé, comme un masque cache-poussière spécialement conçu pour filtrer les particules microscopiques.

- Évitez le contact prolongé avec la poussière provenant du ponçage mécanique, du sciage, de l'aiguisage, du perçage et d'autres activités de construction. Portez des vêtements protecteurs et lavez vos zones exposées avec du savon et de l'eau.

Permettre à la poussière d'entrer dans votre bouche, vos yeux ou la laisser sur la peau peut favoriser l'absorption des produits chimiques dangereux.

AVERTISSEMENT : l'utilisation de

cet outil peut générer et/ou disperser de la poussière qui peut causer des lésions respiratoires graves et permanentes ou d'autres blessures. Utilisez toujours une protection respiratoire approuvée par NIOSH/OSHA appropriée pour l'exposition à la poussière. Dirigez les particules loin du visage et du corps.

AVERTISSEMENT : portez

toujours une protection auditive personnelle appropriée conforme à ANSI S12.6 (S3.19) durant

l'utilisation. Dans certaines conditions et selon la durée d'utilisation, le bruit provenant de ce produit peut contribuer à la perte de l'audition.

ATTENTION : lorsque vous ne l'utilisez

pas, placez l'outil sur le côté sur une surface stable là où cela n'entraînera pas un risque de trébuchement ou de chute. Certains outils avec de gros blocs-piles

tiennent debout, mais ils peuvent facilement être renversés.

- Les évents couvrent souvent des pièces qui se déplacent et doivent être évités. Des vêtements amples, les bijoux ou les cheveux longs peuvent se coincer dans des pièces qui déplacent.

L'étiquette sur votre outil peut inclure les symboles suivants. Voici ces symboles et leur signification :

V....volts

Hz ......hertz

min......minutes

— — — ou CC .....courantcontinu

Fabricationde classe I (relié à la terre)

.../min......par minute

BPM......battements par minute

IPM .... impacts par minute

OPM....oscillationspar minute

TR/MIN ...... tours par minute

sfpm ...... pieds surface par minute

SPM .... coups par minute

A.....ampères

W.....watts

Wh......watts/heure

Ah.....ampères/heure

\~ ou CA.....courant alternatif

\~ ou CA/CC ...courantalternatif ou continu

Fabricationde classe II (double isolation)

n_0 ......vitesse à vide

PSI ...... livres par pouce carré

⊕ ......borne de terre

⚠️ Symbole d'alerte de sécurité

Rayonnementvisible —ne regardez pas la lumière

portezune protection respiratoire

portezune protection oculaire

portez des protections auditives

..... lisez toute la documentation

ne pas exposer à la pluie

PILES ET CHARGEURS

Le bloc-piles n'est pas entièrement chargé lorsqu'il sort de la boîte. Avant d'utiliser le bloc-piles et le chargeur, lisez attentivement les instructions de sécurité suivantes, puis suivez les procédures de chargement énoncées. Lorsque vous commandez des blocs-piles de remplacement, assurez-vous d'inclure le numéro du catalogue et la tension.

LISEZ TOUTES LES INSTRUCTIONS

Consignes de sécurité importantes pour les blocs-piles

AVERTISSEMENT : lisez toutes

les consignes de sécurité, les instructions et les symboles d'avertissements du bloc-piles, du chargeur et du produit. Ne pas suivre les avertissements et les instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves.

- Ne pas charger ou utiliser le bloc-piles en atmosphères explosibles comme la présence de liquides inflammables, de gaz ou de poussière. Insérer ou retirer la pile du bloc-piles peut enflammer la poussière ou les vapeurs.

- Ne JAMAIS forcer le bloc-piles dans le chargeur. NE PAS modifier le bloc-piles de quelque façon que ce soit dans un chargeur non compatible puisque le bloc-piles peut se briser causant une

blessure corporelle. Consultez le tableau à la fin de ce guide pour la compatibilité des blocs-piles et des chargeurs.

• Chargez les blocs-piles seulement dans les chargeurs DEWALT.
• NE PAS éclabousser ou immerger dans l'eau ou tout autre liquide.
  • NE PAS laisser l'eau ou tout liquide entre dans le bloc-piles.
• Ne pas entreposer ou utiliser l'outil et le bloc-piles dans des endroits où la température peut atteindre ou excéder 40 °C (104 °F) (comme les remises extérieures ou les édifices en métal durant l'été). Pour une meilleure durée de vie, entreposez le bloc-piles dans un endroit frais et sec.

REMARQUE : ne pas ranger les blocs-piles dans un outil avec la gâchette verrouillée. Ne jamais coller la gâchette avec du ruban adhésif en position Marche.

• Ne pas brûler le bloc-piles même s'il est gravement endommagé ou est entièrement usé. Le bloc-piles peut exploser au cours d'un incendie. Des vapeurs et des matières toxiques sont produites lorsque les blocs-piles au lithium-ion sont brûlés.
• Ne pas exposer de bloc-piles ou l'outil aux flammes ou à des températures excessives. L'exposition aux flammes ou à une température au-dessus de 130 °C (265 °F) pourrait causer une explosion.
• Suivez les instructions de recharge et ne chargez pas le bloc-piles ou l'appareil en hors de la plage de températures indiquée dans les instructions. Charger de façon inappropriée ou hors de températures de la plage indiquée peut endommager la pile et augmenter le risque d'incendie.
• Si le liquide des piles entre en contact avec la peau, lavez immédiatement avec de l'eau et du savon doux. Si le liquide vient en contact avec les yeux, rincez à l'eau courante durant 15 minutes, ou jusqu'à ce que l'irritation cesse, en gardant les yeux ouverts. Pour information de consultation médicale, l'électrolyte des piles est composé d'un mélange organique liquide et de sels de lithium.
• Le contenu des piles peut causer une irritation respiratoire. Faites circuler de l'air frais. Si les symptômes persistent, consultez un médecin.
• Le liquide des piles peut être inflammable s'il est exposé aux étincelles ou aux flammes.
• Ne jamais tenter d'ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier du bloc-piles est fendu ou endommagé, ne pas l'insérer dans le chargeur. Ne pas écraser, échapper ou endommager le bloc-piles. Ne pas se servir d'un bloc-piles ou chargeur qui a subi un impact, a été échappé, renversé par un véhicule ou endommagé d'une façon ou d'une autre (par ex. perforé par un clou, frappé par un marteau, sur lequel on a marché). Les blocs-piles endommagés devraient être amenés/expédiés au centre de service pour recyclage.

Recommandations d'entreposage

Le meilleur lieu pour l'entreposage est un endroit frais et sec loin de la lumière directe du soleil et de la chaleur ou du froid excessif. Entreposez le bloc-piles entièrement chargé hors du chargeur.

Instructions de nettoyage du bloc-piles

La saleté et la graisse peuvent être retirées des surfaces extérieures du bloc-piles à l'aide d'un linge ou d'une brosse souple non métallique. Ne pas utiliser d'eau ou de solution nettoyante.

Blocs-piles du niveau de la jauge de carburant (Fig. B)

Certains blocs-piles incluent une jauge de carburant. Lorsque vous appuyez et maintenez, les voyants DEL indiqueront le niveau approximatif de charge restante. Cela n'indique pas la fonctionnalité de l'outil et peut varier selon les accessoires utilisés, la température et l'utilisation de l'utilisateur final.

Transport

AVERTISSEMENT : danger

d'incendie. Ne pas entreposer ou transporter le bloc-piles de manière à ce que des objets métalliques puissent entrer en contact avec les bornes des piles exposées. Par exemple, ne pas placer le bloc-piles dans des tabliers, des poches, des coffres à outils, des boîtes d'ensembles de produits, des tiroirs, etc. avec des clous, des vis, des clés, les pièces de monnaie, les outils à main, etc. Lorsque vous transportez des blocs-piles individuels, assurez-vous que leurs bornes sont protégées et bien isolées de tout matériel avec lequel elles pourraient entrer en contact et causer un court-circuit. REMARQUE : les blocs-piles Li-lon ne doivent pas être mises dans des bagages enregistrés sur les avions et doivent être bien protégées contre les courts-circuits si elles sont dans des bagages à main.

Expédier la bloc-pile FLEXVOLT® de DEWALT

Le bloc-piles FLEXVOLT® deDEWALT a un couvercle des piles qui doit être utilisé lorsque vous expédiez le bloc-piles.

Fixez le couvercle au bloc-piles afin qu'il soit prêt pour l'expédition. Cela convertit le bloc-piles en trois piles 20V séparés. Les trois piles ont un taux de wattheures sur le bloc-piles étiqueté « Expédition ». Si vous l'expédiez sans le capuchon ou dans un outil, le bloc est une pile au taux de wattheures étiquetée « Utiliser ».

Exemple d'étiquette de bloc-piles :

UTILISATION : 120 Wh Expédition : 3 x 40 Wh

Dans cet exemple, le bloc-piles est trois piles de 40 wattheures chacune lorsque vous utilisez le couvercle. Sinon, le bloc-piles est 120 wattheures.

Le sceau RBRC®

Veuillez apporter vos blocs-piles usagés à un centre de service agréé DEWALT ou à votre détaillant local pour le recyclage. Dans certaines régions, il est illégal de mettre les blocs-piles usagés à la poubelle. Vous pouvez aussi contacter votre centre de recyclage local pour des informations sur les endroits où déposer le bloc-piles usagé. Ne pas mettre dans la collecte sélective. Pour de plus amples renseignements, visitez www.call2recycle.org ou appelez au numéro sans frais dans le sceau RBRC®.

RBRC® est une marque de commerce déposée de Call 2 Recycle, Inc.

Consignes de sécurité importantes pour tous les chargeurs de piles

AVERTISSEMENT : lisez toutes les consignes de sécurité, les instructions et les symboles d'avertissements du bloc-piles, du chargeur et du produit. Ne pas suivre les avertissements et les instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves.

• NE PAS tenter de charger le bloc-piles avec un chargeur autre qu'un chargeur DEWALT. Les chargeurs et les blocs-piles DEWALT sont spécifiquement conçus pour fonctionner ensemble.
• Ces chargeurs ne sont pas destinés à d'autres utilisations que la charge des blocs-piles rechargeables DEWALT. Les autres types de chargement de blocs-piles peuvent causer la surchauffe et l'éclatement de ceux-ci, entraînant une blessure corporelle, des dommages matériels, un choc électrique ou une électrocution.
• Ne pas exposer le chargeur à la pluie ou la neige.
• Ne pas laisser l'eau ou tout liquide entrer dans le chargeur.
• Tirez la fiche au lieu du cordon lorsque vous débranchez le chargeur. Cela réduira le risque d'endommager la fiche et le cordon électriques.
• Assurez-vous de ne pas placer le cordon là où il pourrait faire trébucher les passants ou être endommagé de quelque façon que ce soit.
• Ne pas utiliser une rallonge à moins que ce ne soit absolument nécessaire. L'utilisation d'une rallonge inadéquate pourrait entraîner un risque d'incendie un choc électrique ou une électrocution.
• Lors de l'utilisation d'un chargeur à l'extérieur, gardez-le toujours au sec et utilisez une rallonge appropriée pour l'extérieur. L'utilisation d'une rallonge appropriée pour l'extérieur réduit le risque de choc électrique.
• Une rallonge doit avoir un calibre de fil (AWG ou calibrage américain normalisé des fils) approprié pour la sécurité. Plus le numéro de calibre du fil est petit, plus le cordon est lourd et par conséquent plus sa capacité

est grande. Un cordon de taille inférieure entraînera une chute de tension de secteur ce qui causera une perte de puissance et une surchauffe. Le tableau suivant affiche la bonne taille à utiliser selon longueur totale des de toutes les rallonges branchées ensemble et l'intensité nominale de la plaque signalétique. En cas de doute, utilisez le calibre le plus lourd suivant.

Calibre minimum pour rallonges électriques

Volts		Longueur totale de la rallonge en pieds (mètres)
120V 25 (7,6)		50 (15,2) 100	(30,5) 150 (45,7)
Courant nominal		AWG (American Wire Gauge ou calibrage américain normalisé des fils)
Plus de Pas plus de
0 6 18	16 16 14
6 10 18	16 14 12
10 12 16	16 14 12
12 16 14	12 Non recommandé

• Ne pas placer tout objet sur le dessus du chargeur ou placer le chargeur sur une surface molle qui pourrait bloquer les fentes de ventilation et entraîner une chaleur interne excessive. Placez le chargeur loin de toute source de chaleur. Le chargeur est ventilé grâce aux fentes du dessus et du bas du boîtier.
• Ne pas utiliser le chargeur avec un cordon endommagé. Faites-les remplacer immédiatement.
• Ne pas utiliser le chargeur s'il a reçu un choc violent, s'il a été échappé ou est autrement endommagé de quelque façon que ce soit. Apportez-le dans un centre de services autorisé.
• Ne pas démonter le chargeur; apportez-le dans un centre de services autorisé lorsqu'un entretien ou une réparation est nécessaire. Un mauvais réassemblage peut entraîner un danger de choc électrique, une électrocution ou un incendie.
• Le chargeur est conçu pour fonctionner sur une alimentation électrique domestique 120V. Ne pas essayer de l'utiliser sur toute autre tension. Cette consigne ne concerne pas le chargeur pour véhicule.
• Les matières étrangères conductrices telles, mais sans s'y limiter, les poussières de meulage, les copeaux métalliques, la laine d'acier, le papier d'aluminium ou toute accumulation de particules métalliques devraient être éloignées des ouvertures du chargeur et des fentes de ventilation.
• Débranchez toujours le chargeur de l'alimentation lorsqu'il n'y a aucun bloc-piles à l'intérieur.

Charger une pile (Fig. C)

1. Branchez le chargeur dans une prise appropriée.
2. Insérez et appuyez complètement le bloc-piles 15. Le(s) voyant(s) de chargement rouge clignotera(ont) de façon continue durant le chargement.
3. Le chargement est terminé lorsque le(s) voyant(s) de chargement rouge demeure(nt) allumé(s) de façon continue. Le bloc-piles peut être laissé dans le chargeur ou retiré. Pour retirer le bloc-batterie du chargeur, enfoncez le bouton de libération de la batterie 16 sur le bloc batterie.

AVERTISSEMENT : chargez

seulement le bloc-piles si la température de l'air est au-dessus de 4,5 °C (40 °F) et sous 40 °C (104 °F).

1. Le chargeur ne chargera pas un bloc-piles défectueux, ce qui peut être indiqué par le(s) voyant(s) de chargement qui reste(nt) éteint(s). Apportez le chargeur et le bloc-piles dans un centre de services autorisé si le(s) voyant(s) reste(nt) éteint(s).

REMARQUE : consultez l'étiquette près du (des) voyant(s) de chargement sur le chargeur pour les modèles de clignotement. Les vieux chargeurs peuvent avoir des renseignements supplémentaires et/ou peuvent ne pas avoir un voyant jaune.

REMARQUE : pour retirer le bloc-piles, on doit appuyer sur le bouton 16 de libération du bloc-piles sur certains chargeurs.

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc-piles qui est trop chaud ou trop froid, il démarre automatiquement le délai pour le bloc chaud/froid, suspendant la recharge jusqu'à ce que la température du bloc-piles ait atteint une température appropriée. Le chargeur passe alors automatiquement en mode de chargement du bloc-piles. Cette fonction assure une durée de vie maximale du bloc-piles.

Un bloc-piles froid peut se charger à une vitesse plus lente qu'un bloc-piles chaud.

Le délai en cas de bloc chaud ou froid sera indiqué par le(s) voyant(s) rouge continuant à clignoter, mais avec le voyant jaune allumé de façon continue. Lorsque le bloc-piles a atteint une température appropriée, le voyant jaune s'éteindra et le chargeur reprendra la procédure de chargement.

Système de protection électronique

Les outils Li-lon sont conçus avec un système de protection électronique qui protégera le bloc-piles contre une surcharge, une surchauffe et une importante décharge. L'outil s'éteint automatiquement et le bloc-piles doit être rechargé.

Remarques importantes sur la charge

1. Pour augmenter la durée de vie du bloc-piles et optimiser son rendement, le recharger à une température ambiante de 18 °C à 24 °C (65 °F à 75 °F). NE PAS charger lorsque le bloc-piles est en dessous de 4,5 °C (40 °F) ou au-dessus de 40 °C (104 °F). C'est important pour prévenir tout dommage sérieux au bloc-piles.
2. Le chargeur et le bloc-piles peuvent devenir chauds au toucher durant le chargement. C'est un état normal et cela n'indique pas un problème. Pour faciliter le refroidissement du bloc-piles après l'utilisation, évitez de placer le chargeur ou le bloc-piles dans un environnement chaud comme une remise en métal ou une remorque non isolée.
3. Si le bloc-piles ne charge par de adéquatement : a. Vérifiez le fonctionnement de la prise en branchant une lampe ou un autre appareil;

b. Vérifiez si la prise d'alimentation est connectée à un interrupteur de lumière qui s'éteint lorsque vous éteignez les lumières;
c. Si les problèmes de chargement persistent, apportez l'outil, le bloc-piles et le chargeur dans votre centre de services local.
4. Vous pouvez charger un bloc partiellement utilisé au moment désiré sans effet indésirable sur le bloc-piles.

Instructions de nettoyage du chargeur

AVERTISSEMENT : danger dechoc électrique. Débranchez le chargeur de la prise CA avant de nettoyer. La saleté et la graisse peuvent être retirées des surfaces extérieures du chargeur à l'aide d'un linge ou d'une brosse souple non métallique. Ne pas utiliser d'eau ou de solution nettoyante.

Montage mural

Certains chargeurs DEWALT sont conçus pour pouvoir être installés au mur ou être placés verticalement sur une table ou une surface de travail. Pour la fixation au mur, placez le chargeur près d'une prise de courant et loin d'un coin ou d'autres obstructions qui peuvent nuire à la circulation de l'air. Utilisez la base du chargeur comme modèle pour l'emplacement des vis de montage sur le mur. Fixez solidement le chargeur à l'aide de vis pour cloison sèche (achetées séparément) d'au moins 25,4 mm (1 po) de longueur avec tête de diamètre de 7 mm à 9 mm (0,28 à 0,35 po) vissées dans du bois à une profondeur optimale en laissant exposée une partie de vis d'environ 5,5 mm (7/32 po). Alignez les fentes au dos du chargeur avec les vis exposées et insérez-les entièrement dans les fentes.

CONSERVER TOUS LES AVERTISSEMENTS POUR UN USAGE ULTÉRIEUR.

ASSEMBLAGE ET AJUSTEMENTS

AVERTISSEMENT : afin de réduire le risque de blessure corporelle grave, éteignez l'outil et retirez le bloc-piles avant d'effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires, lorsque vous remplacez ou avant de nettoyer. Un démarrage accidentel peut causer des blessures.

Assemblage du tube de soufflage (Fig. D)

AVERTISSEMENT : ne pas utiliser le souffleur si le tube n'est pas solidement maintenu en place. Ne jamais atteindre le boîtier par le trou du tube.

AVERTISSEMENT : retirez

toujours le bloc-piles lorsque vous laissez le souffleur sans surveillance ou lorsque vous entreposez, vérifiez, ajustez, nettoyez ou travaillez sur le souffleur.

1. Pour fixer le tube de soufflage 5 au bloc moteur 4, alignez le taquet de fixation 25 au bas du bloc moteur 4 avec l'encoche 24 au bas de l'ouverture du tube de soufflage comme indiqué dans la Fig. D.
2. Poussez le tube de soufflage 5 sur le bloc moteur 4 jusqu'à ce que les deux verrous du tube de soufflage 26 s'enclenchent dans le tube de soufflage 5 et qu'un déclic se fasse entendre.
3. Tirez sur le tube de soufflage 5 pour vous assurer qu'il est bien maintenu en place.

Assemblage du concentrateur et de l'embout du balai (Fig. E)

AVERTISSEMENT : retirez

toujours le bloc-piles avant de laisser le souffleur sans surveillance ou lorsque vous le rangez, le vérifiez, le réglez, le nettoyez, retirez/installez des attaches ou des accessoires ou travaillez sur le souffleur.

• Utilisez l'embout du concentrateur 11 pour cibler le flux d'air sur une zone plus étroite.

• Utilisez l'embout du balai 10 pour diriger le flux d'air vers une zone plus large.

• Alignez l'embout du concentrateur 11 ou l'embout du balai 10 avec le tube de soufflage 5 comme indiqué dans la Fig. E.

• Faites glisser le concentrateur 11 sur le tube de soufflage 5.

• Faites glisser la languette de verrouillage 12 vers le haut et vers le bas jusqu'à ce que le verrou d'embout 9 du tube de soufflage 5 s'engage dans la languette de verrouillage 12 située au bas de l'embout du concentrateur 11 ou de l'embout du balai 10.

• Tirez sur l'embout du concentrateur 11 ou l'embout du balai 10 pour vous assurer qu'il est bien maintenu en place.

• Pour retirer l'embout du concentrateur 11 ou l'embout du balai 10, soulevez l'onglet de verrouillage 12 du verrou de l'embout 9 et tirez l'embout du concentrateur 11 ou l'embout du balai 10 pour l'éloigner du tube de soufflage 5.

Fixer et ajuster la courroie d'épaule (Fig. F)

AVERTISSEMENT : la courroie

d'épaule doit être passée par-dessus une seule épaule, en diagonale par rapport au corps.

Fixez la courroie d'épaule 14 à l'outil comme illustré à la Fig. F et ajustez-la pour un équilibre et un soutien appropriés.

1. Enclenchez le loquet de la courroie d'épaule 17 sur le support de courroie 13 situé sur le bloc-moteur 4, comme indiqué dans Fig. F.
2. Réglez la courroie d'épaule 14 afin qu'elle passe sur votre épaule et assure un équilibre et un soutien adéquats.
3. Pour retirer la courroie d'épaule 14, pincez le loquet de la courroie d'épaule 17 et retirez-la du support de courroie 13.

FONCTIONNEMENT

AVERTISSEMENT : afin de

réduire le risque de blessure corporelle grave, éteignez l'outil et retirez le bloc-piles avant de transporter, d'effectuer tout ajustement, de nettoyer, de réparer ou de retirer/installer des pièces ou des accessoires. Un démarrage accidentel peut causer des blessures.

AVERTISSEMENT :

le souffleur sans avoir mis en place le tube de soufflage de façon sécuritaire. Ne jamais atteindre le boîtier par le trou du tube.

AVERTISSEMENT :

des lunettes de sécurité. Portez toujours une protection respiratoire. Portez toujours une protection auditive. L'utilisation de gants en caoutchouc et de très bonnes chaussures est recommandée lors du travail extérieur. Gardez les cheveux longs et les vêtements amples à l'écart des ouvertures et des pièces mobiles. Pour usage domestique seulement.

AVERTISSEMENT : réduisez les

dangers. Lorsque vous éteignez l'outil, attendez 10 secondes pour que le ventilateur arrête de tourner avant de retirer le tube de soufflage.

- Assurez-vous toujours que le souffleur est éteint et que le bloc-piles est retiré lorsque :

• Vous laissez le souffleur sans surveillance.
• Vous retirez un blocage.
• Vous vérifiez, ajustez, nettoyez ou travaillez sur le souffleur.

- Utilisez seulement le souffleur en plein jour ou avec une bonne lumière artificielle.

Installation et retrait du bloc-piles (Fig. G)

AVERTISSEMENT :

s'assurerquel'outil/appareil est en position « Off » avant d'insérer le bloc-piles.

REMARQUE : pour une meilleure performance, assurez-vous que le bloc-piles est complètement chargé.

1. Pour installer le bloc-piles 15 dans l'outil, alignez le bloc-piles avec les glissières à l'intérieur de la poignée de l'outil et glissez-le dans la poignée jusqu'à ce que le bloc-piles soit bien placé dans l'outil et assurez-vous qu'il est enclenché.
2. Pour retirer le bloc-piles de l'outil, appuyez sur le bouton de libération 16 et tirez-le fermement hors de la poignée de l'outil. Insérez-le dans le chargeur comme indiqué dans la section relative au chargeur du présent manuel.

Voyant de l'état de charge (Fig. A, C)

L'outil DCBL777 est muni d'un voyant de l'état de charge 6. Il affiche le niveau de charge actuel de la pile en cours d'utilisation. Il n'indique pas la fonctionnalité de l'outil et peut varier selon les composants du produit, la température et l'application d'utilisation finale.

• Les voyants DEL de l'état de chargement 6 s'allument, indiquant le pourcentage de charge de la pile.
• Lorsque les quatre voyants DEL de l'état de chargement 6 s'allument, la pile est complètement chargée.
• Lorsque l'un des voyants DEL de l'état de chargement s'allume, la charge est faible, puis il clignote lorsque la pile est déchargée. Retirez la pile et rechargez-la.

État des voyants DEL de l'état de chargement

	NIVEAU DE CHARGE	COULEUR DU VOYANT À DEL DE CHARGE
	100% - 75% Blanc
	50% - 75% Blanc
	20% - 50% Blanc
	≤ 20% Blanc
	Arrêt en cas de pile faible Blanc et clignotant.
	Pile trop chaude Les quatre, rouges et clignotantes.

Position appropriée des mains (Fig. H)

AVERTISSEMENT : afin de

réduire le risque de blessure corporelle grave, utilisez TOUJOURS la position des mains appropriée comme illustré.

AVERTISSEMENT : afin de

réduire le risque de blessure grave, tenez TOUJOURS solidement en prévision d'une rétroaction soudaine.

Une position des mains appropriée nécessite une main sur la poignée principale 2.

Mise en marche (Fig. A, H—J)

AVERTISSEMENT : saisissez

fermement l'outil lors de la mise en marche.

ATTENTION : ne pas diriger le jet de

l'outil vers vous-même ou des passants.

ATTENTION : portez toujours des lunettes de sécurité et une protection auditive. Portez un masque filtrant s'il y a de la poussière durant l'utilisation. L'utilisation de gants, de pantalons longs et de chaussures solides est recommandée. Se garder de rapprocher une chevelure longue ou des vêtements amples des ouvertures et des pièces mobiles.

1. Mettez le souffleur en marche en appuyant brièvement sur la gâchette de vitesse variable 1. La soufflerie fonctionne à des vitesses plus élevées au fur et à mesure que le levier est déplacé.
2. Appuyez sur la gâchette de vitesse variable 1 pour arrêter le souffleur.
3. Pour verrouiller le souffleur en position de marche, enfoncez complètement la gâchette de vitesse variable 1, puis appuyez sur le bouton de verrouillage de la vitesse 3, comme indiqué dans Fig. H, I.
   REMARQUE : le bouton de verrouillage de la vitesse 3 n'est pas destiné à fonctionner comme un bouton de verrouillage de la gâchette à vitesse variable 1.
4. Pour déverrouiller et arrêter le souffleur, appuyez et relâchez la gâchette 1 ou appuyez sur le bouton de verrouillage de la vitesse 3.
5. Pour arrêter le souffleur, appuyez sur le bouton de vitesse 8 et maintenez-le enfoncé comme indiqué dans la Fig. J ou, après 20 secondes d'inactivité, le souffleur s'éteint automatiquement.

Réglage de la vitesse du souffleur (Fig. J)

Le DCBL777 est équipé d'un indicateur de vitesse 7. L'indicateur de vitesse 7 affiche la vitesse choisie pour le souffleur. Il existe trois voyants de réglage de la vitesse : le mode ECO 21 (voyant blanc), le mode standard 22 (voyant orange) et le mode turbo 23 (voyant rouge). L'indicateur de vitesse 7 vous aide à optimiser le rendement de l'outil et le temps de fonctionnement nécessaire pour chaque tâche.

1. Pour régler la vitesse du souffleur, mettez le souffleur en marche en appuyant brièvement sur la gâchette de vitesse variable 1.

2. Appuyez sur le bouton de vitesse 8, situé sur la poignée de l'outil, jusqu'à ce que le voyant de la vitesse désirée s'allume.

REMARQUE : mode ECO 21 (voyant blanc), Mode standard 22 (voyant orange) ou Mode turbo 23 (voyant rouge).

REMARQUE : le souffleur est par défaut en mode ECO 21 (voyant blanc).

FRAnÇAis

1. Utilisez le mode ECO 21 (voyant blanc) ou le mode standard 22 (voyant orange) pour la plupart des besoins de soufflage.

REMARQUE : la durée d'exécution sera plus longue.

1. Choisissez le mode turbo 23 (voyant rouge) selon les besoins pour dégager les débris lourds.

REMARQUE : la durée d'utilisation sera réduite.

Couleurs des voyants de réglage de la vitesse

Utilisation (Fig. H)

ATTENTION : ne pas diriger le jet de

l'outil vers vous-même ou des passants.

• Installez le bloc-piles 15 dans la poignée de l'outil.
• Tenez le souffleur d'une main comme indiqué dans la Fig. H.
• Mettez le souffleur en marche.
• En plaçant le tube 5 à quelques centimètres du sol et en effectuant un mouvement de balayage d'un côté à l'autre, avancez lentement en gardant les débris/feuilles accumulés devant vous comme indiqué dans la Fig. H.

ENTRETIEN

AVERTISSEMENT : afin de réduire le risque des blessures corporelles graves, arrêtez l'appareil et, retirez le blocs-piles avant d'effectuer tout réglage ou de retirer/installer des pièces ou des accessoires. Un démarrage accidentel peut causer des blessures.

Votre chariot DEWALT a été conçu pour fonctionner sur une longue période avec un minimum d'entretien. Un fonctionnement satisfaisant continu dépend de l'entretien approprié et d'un nettoyage régulier de l'outil.

Nettoyage

AVERTISSEMENT : enlever les saletés et la poussière hors des évents au moyen d'air comprimé propre et sec, au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours porter une protection oculaire conforme à la norme ANSI Z87.1 lors du nettoyage.

AVERTISSEMENT : ne jamais utiliser de solvants ni d'autres produits chimiques puissants pour nettoyer les pièces non métalliques de l'outil. Ces produits chimiques peuvent affaiblir les matériaux de plastique utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d'eau et de savon doux. Ne jamais laisser de liquide pénétrer dans l'outil et n'immerger aucune partie de l'outil dans un liquide.

Accessoires

AVERTISSEMENT : les accessoires autres que DEWALT n'ayant pas été testés avec ce produit, leur utilisation avec cet outil peut s'avérer dangereuse. Pour réduire le risque de blessure, seuls les accessoires recommandés par DEWALT doivent être utilisés avec ce produit.

Les accessoires recommandés pour utilisation avec cet outil sont disponibles à un coût supplémentaire chez votre détaillant local ou dans un centre de services autorisé. Si vous avez besoin d'aide pour localiser un accessoire, contactez DEWALT. Appelez au 1-800-4-DEWALT (1-800-433-9258) ou consultez notre site web : www.dewalt.com.

Puce Tool Connect™ (Fig. K)

AVERTISSEMENT : afin de réduire le risque de blessure corporelle, éteignez l'appareil et retirez le bloc-piles avant d'effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer des blessures.

Votre outil est compatible à la puce Tool Connect™ et il a un emplacement pour l'installation de la puce Tool Connect™. Cette puce Tool Connect™ est une application optionnelle pour votre appareil intelligent (comme un téléphone intelligent ou une tablette) qui connecte l'appareil afin d'utiliser l'application mobile pour des fonctions de gestion de l'inventaire. Consultez la Feuille d'instructions de la puce Tool Connect™ pour plus de renseignements.

Installer la puce Tool Connect™

1. Retirez la vis de retenue 20 qui maintient le couvercle de protection de la puce Tool Connect™ 19 dans l'outil.

2. Retirez le couvercle de protection et insérez la puce Tool Connect ^MC dans la poche vide 18.

3. Assurez-vous que la puce Tool Connect™ est égale au boîtier. Fixez-la avec les vis de retenue et serrez les vis.

4. Consultez la Feuille d'instructions de la puce Tool Connect™ pour des instructions supplémentaires.

Réparations

Le chargeur et le bloc-piles ne sont pas réparables. Le chargeur ou le bloc-piles ne comportent aucune pièce réparable.

AVERTISSEMENT :

ARTISSEMENT. pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l'entretien et les réglages doivent être réalisés (cela comprend l'inspection et le remplacement du balai, le cas échéant) par un centre de réparation en usine DEWALT ou un centre de réparation agréé DEWALT. Toujours utiliser des pièces de rechange identiques.

Enregistrez-vous en ligne

Nous vous remercions de votre achat. Enregistrez votre produit maintenant pour :

• SERVICE DE GARANTIE : l'enregistrement de votre produit en ligne vous aide à obtenir un service de garantie efficace au cas où vous auriez un problème avec votre produit.
• CONFIRMATION DE PROPRIÉTÉ : en cas de pertes liées aux assurances telles qu'un incendie, une inondation ou un vol, votre enregistrement de propriété servira de preuve de votre achat.
• POUR VOTRE SÉCURITÉ : l'enregistrement de votre produit nous permet de vous contacter dans le cas peu probable d'une notification de sécurité requise selon le Federal Consumer Safety Act.
  • Inscrivez-vous en ligne sur www.dewalt.com.

Garantie limitée de trois ans

Pour les conditions de la garantie, consultez le site https://www.dewalt.com/support/warranty.

Pour demander une copie écrite des conditions de la garantie, contactez : service à la clientèle chez DEWALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286 ou appelez le 1-800-4-DEWALT (1-800-433-9258).

AMÉRIQUE LATINE : la présente garantie ne s'applique pas aux produits vendus en Amérique Latine. Pour les produits vendus en Amérique Latine, consultez les renseignements sur la garantie particulière au pays comprise dans l'emballage, appelez l'entreprise locale ou consultez le site Web pour les renseignements complets sur la garantie.

REPLACEMENT DES ÉTIQUETTES D'AVERTISSEMENT

GRATUIT : si vos étiquettes d'avertissement deviennent illisibles ou sont manquantes, appelez au 1-800-4-DEWALT (1-800-433-9258) pour un remplacement gratuit.

L'appareil s'arrêtera automatiquement dès que le système électronique de protection sera activé. Si c'était le cas, placez le bloc-piles au lithium-ion sur son chargeur jusqu'à ce qu'il soit complètement rechargé.

utiliser d'autres blocs-piles peut créer un risque de blessure ou d'incendie.

ADVERTENCIA:

REMARQUE : NE PAS charger lorsque le bloc-piles est en dessous de 4,5°C (40°F) ou au-dessus de 40°C (104°F). Ne pas entreposer ou utiliser l'outil et le bloc-piles dans des endroits où la température peut atteindre ou excéder 40°C (104°F).
