Caractéristiques techniques	Multiprise avec protection contre les surtensions, 10 prises, filtre EMI/RFI, capacité de 15 A.
Utilisation	Idéale pour les équipements audio/vidéo, les ordinateurs et autres appareils électroniques sensibles.
Maintenance et réparation	Vérifier régulièrement l'état des prises et du cordon d'alimentation. En cas de dommage, remplacer la multiprise.
Sécurité	Protection contre les surtensions, indicateur LED de fonctionnement, conforme aux normes de sécurité.
Informations générales	Dimensions compactes, design élégant, garantie limitée du fabricant, idéal pour un usage domestique ou professionnel.

FOIRE AUX QUESTIONS - Elite-10E i Furman

Qu'est-ce que la Furman Elite-10E i ?

La Furman Elite-10E i est une multiprise de haute qualité conçue pour protéger vos équipements électroniques contre les surtensions et les interférences électriques.

Comment installer la Furman Elite-10E i ?

Pour installer la Furman Elite-10E i, branchez-la sur une prise murale, puis connectez vos appareils électroniques aux prises disponibles sur la multiprise.

Quels types d'appareils puis-je brancher sur la Furman Elite-10E i ?

Vous pouvez brancher divers appareils électroniques tels que des ordinateurs, des systèmes audio, des téléviseurs et d'autres équipements sensibles.

La Furman Elite-10E i protège-t-elle contre les surtensions ?

Oui, la Furman Elite-10E i est équipée de fonctionnalités de protection contre les surtensions pour préserver la sécurité de vos appareils.

Que faire si la multiprise ne fonctionne pas ?

Vérifiez si la multiprise est correctement branchée et si le voyant d'alimentation est allumé. Si le problème persiste, essayez de la brancher sur une autre prise murale.

Puis-je utiliser la Furman Elite-10E i à l'extérieur ?

Non, la Furman Elite-10E i est conçue pour une utilisation à l'intérieur uniquement. Évitez de l'exposer à des conditions météorologiques extérieures.

Comment puis-je nettoyer la Furman Elite-10E i ?

Utilisez un chiffon doux et sec pour nettoyer la surface de la multiprise. Évitez d'utiliser des produits chimiques abrasifs qui pourraient endommager le fini.

La Furman Elite-10E i a-t-elle une garantie ?

Oui, la Furman Elite-10E i est généralement couverte par une garantie limitée. Veuillez consulter le manuel d'utilisation ou le site Web du fabricant pour plus d'informations.

Que signifie le voyant d'état sur la multiprise ?

Le voyant d'état indique si la multiprise est en marche et si la protection contre les surtensions est active. Un voyant éteint peut signaler un problème.

Puis-je brancher plusieurs multiprises ensemble ?

Il est déconseillé de brancher plusieurs multiprises ensemble, car cela peut entraîner des risques de surcharge et potentiellement endommager vos appareils.

MODE D'EMPLOI Elite-10E i Furman

Depuis plus de 34 ans, Furman ne cesse d’innover en matière de produits de conditionnement d’alimentation c.a. destinés aux professionnels les plus exigeants œuvrant dans les domaines de l’audio, de la vidéo et de la radiodiusion. Bien que le besoin pour une alimentation c.a. pure n’ait rien de nouveau, la technologie de l’unité Elite-10E i et sa mise en œuvre unique sont révolutionnaires et sans égal. Les besoins extrêmes en alimentation c.a. qu’exige le matériel audio-vidéo professionnel ont conduit à des développements technologiques beaucoup plus poussés que ceux applicables aux produits d’alimentation types de cinéma-maison et d’audiophile. Pour les studios, les installations de sonorisation et de radiodiusion, les défaillances sont inacceptables. Les pannes d’équipement et les mauvais rendements sont source de dépenses importantes. Il en est de même pour les cinémas- maisons actuels. Notre technologie fondée sur des solutions, notre grande expertise en matière d’ingénierie et notre qualité de fabrication ont surmonté les enjeux que posent les lignes d’alimentation aectées d’aujourd’hui et ont conduit à la création de l’unité Elite-10E i. Les radiofréquences et les interférences électromagnétiques en augmentation constante aectent les lignes d’alimentation d’aujourd’hui. Lorsque vous branchez des équipements sensibles sur vos prises de courant domestiques, le bruit c.a. atteint les composants essentiels de votre système de manière à masquer les signaux de faible intensité et à détériorer le rendement. Ces signaux sont importants car ils transmettent les harmoniques essentielles et l’ambiance au niveau du son, ainsi que la profondeur et la netteté au niveau de l’image. Grâce à la technologie de ltrage linéaire exclusive à Furman, les téléviseurs, les projecteurs, les lecteurs DVD, les amplicateurs et les processeurs reçoivent une alimentation c.a. ltrée de façon linéaire contribuant à réduire considérablement le bruit c.a. tout en assurant un fonctionnement supérieur et uniforme peu importe les conditions de charge ou le moment de la journée. Pour la première fois, vous obtiendrez un système de cinéma-maison ou un système de sonorisation sans compromis autant au niveau de l’image qu’au niveau du son. De plus, notre circuit exclusif de protection à plusieurs étages en série constitue aussi une autre caractéristique importante. Cette suppression des surtensions non sacricielle assure le niveau de protection c.a. le plus élevé qui soit, sans interruption advenant une surtension sévère – aucun équipement endommagé, aucun appel de service, aucun temps d’arrêt. Notre indicateur numérique de tension c.a. permet de mesurer précisément la tension d’entrée de la ligne c.a. (une fonction précieuse lorsque vous surveillez des systèmes qui sont reliés aux réseaux électriques actuels, susceptibles de fournir une alimentation de piètre qualité). Aussi, nos fameuses lampes à DEL rétractables situées sur le panneau avant facilitent l’éclairage d’une armoire remplie d’équipements, même lorsque les lumières de la salle sont éteintes. Lorsque vous utiliserez l’unité Elite-10E i, vous constaterez immédiatement que votre système ore un son et des images d’une grande clarté et d’une extrême précision. Vos présentations vidéo seront plus nettes et leurs couleurs plus réalistes grâce à une meilleure dénition des niveaux de gris et de noir, et elles présenteront une profondeur et une clarté grandement améliorées. Beaucoup d’avancées technologiques jusqu’ici intégrées à notre gamme vedette de Conditionneurs Reference sont devenues des caractéristiques fondamentales de la série Elite. Maintenant, les avantages que procurent la pureté sans précédent au niveau de l’alimentation et la protection inédite contre les surtensions est à la portée de tous.

• 11 FRANÇAIS ENGLISH ESpAÑoL Avant d’ouvrir l’emballage de votre unité, inspectez ce dernier de façon à repérer tout dommage évident et important ayant été causé à la boîte et aux matériaux de protection internes. S’il s’avère évident que le contenu de la boîte a été endommagé, contactez le transporteur qui a livré l’unité avant d’ouvrir l’emballage. Si, après avoir ouvert l’emballage, vous constatez que des dommages sont survenus en cours de transport, contactez le transporteur. Conservez tous les matériaux d’emballage et d’expédition. Vous en aurez besoin dans l’éventualité d’un retour de l’unité à l’usine ou distributeur aux ns de réparation. La boîte devrait contenir l’unité Elite-10E i, un kit de montage en bâti, un guide d’utilisation et une che d’enregistrement et de garantie. S’il manque un de ces éléments, veuillez contacter le service à la clientèle de Furman. Complétez et retournez votre che d’enregistrement et de garantie. L’enregistrement est recommandé et nous permet de déterminer si l’unité est sous garantie dans l’éventualité de la perte de vos documents de propriété originaux, en plus de nous permettre de vous informer des mises à niveau ou de vous transmettre d’autres renseignements importants. Veuillez lire et appliquer toutes les consignes de sécurité et d’utilisation avant d’installer votre Elite - 10E i. Conservez ces instructions aux ns de référence ultérieure.

La source d’alimentation à laquelle est reliée l’unité Elite-10E i doit être adéquate de façon à assurer un fonctionnement à 10 A. L’unité Elite-10E i est dotée de quatre pieds en caoutchouc de manière à permettre une installation sur tout type de table, d’armoire, d’étagère ou de plancher. Ces pieds sont faciles à retirer au moyen d’un tournevis Philips standard pour assurer le montage en bâti à côté d’autres composants. L’installation de l’unité Elite-10E i à proximité d’autres composants est sans danger. En outre, l’unité Elite-10E i ne produit aucune chaleur appréciable sous des conditions normales d’utilisation et elle peut être montée en bâti dans une baie standard de 19 po en (483mm) utilisant les équerres de montage en bâti. Ces équerres de montage (incluses dans l’emballage en plastique de kit de montage) sont montées à eur à l’arrière de la surface du panneau avant de l’unité Elite-10E i. Elles se xent au châssis en vissant les trois (3) vis Philips à tête tronconique incluses dans le kit de montage. La troisième vis utilisée pour chaque équerre de montage s’installe dans le trou central situé vers l’arrière et stabilise l’unité une fois montée en bâti. La corde masculine à C.A. d’Elite-10E i l’I doit être reliée à une douille appropriée (voir que recommandation courante d’estimation au-dessus de aussi bien que le site Web international de Furman pour les cordes facultatives à C.A. si la corde standard n’est pas appropriée).

• 12 elite-10e i Guide de l’utilisateur

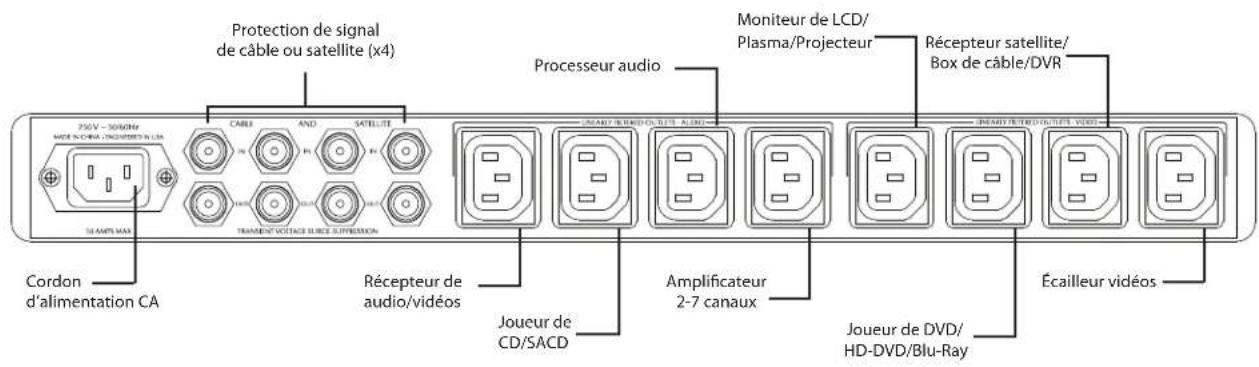

Les quatre prises Digital-Video Component AC Outlet de l’unité Elite-10E i devraient être utilisées pour les composants vidéo essentiels tels que les lecteurs DVD, les projecteurs, les écrans plasma ou les écrans vidéo ACL. Les quatre prises Audio – Audio-Video AC Outlet de l’unité Elite-10E i devraient être utilisées pour les composants non reliés aux prises Digital-Video Component AC Outlet. Ces prises orent également un ltrage du bruit c.a. exceptionnel de manière à optimiser le rendement du système. L’unité Elite-10E i est munie d’une commande d’intensité sur panneau avant qui est déée aux deux lampes rétractables situées sur le panneau avant. Les commandes d’intensité règlent la luminosité des lampes. La rotation de gauche à droite de la commande a pour eet d’augmenter la luminosité, tandis que la rotation de droite à gauche permet de diminuer la luminosité. Lorsque les lampes sont positionnées à eur avec le panneau avant, il est possible d’éteindre le circuit d’éclairage au moyen d’un microrupteur interne. Que les lampes soient en position rétractée ou à eur avec le panneau avant, elles dégageront peu de chaleur peu importe le réglage de l’intensité en raison de l’ecacité de nos DEL à éclairage en spectre continu. Votre unité Elite-10E i comporte un indicateur de tension d’entrée de la ligne c.a. de précision. Cet indicateur surveille continuellement et ache la tension d’entrée de la ligne c.a. (généralement +/- 2 V c.a.). À la mise sous tension de l’unité Elite-10E i (l’interrupteur d’alimentation du panneau avant doit être en position On), la fonction Soft Start est activée. Vous entendrez un claquement à la première mise sous ou hors tension de l’unité Elite-10E i. Ce bruit est produit par l’engagement ou le désengagement du relais de 30 A du circuit de mise sous tension sans appel de courant. Pratiquement aucun élément au niveau de la construction, de la conception ou des composants de l’unité Elite-10E i ne s’usera au cours de la durée de vie du produit, et il n’y a aucun appel de courant important, à l’exception de l’indicateur d’alimentation à DEL, des lampes et des circuits du relais. Pour ces raisons, l’unité Elite-10E i peut demeurer sous tension de façon permanente à un coût mensuel minime. L’indicateur DEL d’arrêt en cas d’extrême tension est normalement éteint. Il détecte les défauts de câblage c.a. – par exemple, Cordon d’alimentation CA Protection de signal de câble ou satellite (x4) Récepteur de audio/vidéos Joueur de CD/SACD Processeur audio Amplicateur 2-7 canaux Moniteur de LCD/ Plasma/Projecteur Joueur de DVD/ HD-DVD/Blu-Ray Récepteur satellite/ Box de câble/DVR Écailleur vidéos13 FRANÇAIS ENGLISH ESpAÑoL la connexion accidentelle à un l neutre d’une source. Le circuit SMP (Series Multi-Stage Protection) détecte les tensions susamment élevées pouvant empêcher le fonctionnement et coupe l’alimentation avant que ne surviennent d’éventuels dommages. À la mise sous tension de ces unités, l’indicateur DEL d’arrêt an cas d’extrême tension s’allumera si la tension d’entrée excède le seuil de tension extrême, et les prises de l’unité ne seront plus alimentées. Si l’unité fonctionne avec une tension d’entrée acceptable et que la tension excède par la suite 275 V, il coupera l’alimentation de la prise et l’indicateur DEL d’arrêt an cas d’extrême tension s’allumera. Ainsi, les réinitialisations manuelles sont nécessaires. Bien que le circuit SMP de Furman assure une protection pratiquement sans entretien contre les surtensions transitoires, la nature peut parfois créer des charges électriques qui dépassent les capacités de tout appareil avec suppression des surtensions transitoires à les absorber sans entraîner certains dommages. Dans ce cas très rare, l’indicateur bleu situé au milieu du panneau avant s’éteindra, même en présence de courant c.a. au niveau des prises de l’unité. Dans ce cas, un certain niveau de protection contre les surtensions subsiste, mais le facteur de blocage de l’unité sera compromis. L’unité doit être retournée chez Furman Sound ou à un centre de réparation autorisé de Furman.

L’unité Elite-10E i assure une suppression de surtension transitoire autant pour les lignes coaxiales de câblodistribution et les lignes de signaux par satellite utilisant des connecteurs coaxiaux standard. Comme ces suppresseurs de surtension fonctionnent en ligne (in-line), ils requièrent un câble additionnel pour relier leur sortie au dispositif de contrôle nécessitant une protection. Tous les suppresseurs de surtension en ligne sont dotés de notre technologie exclusive prévenant la contamination par la terre. Cette dernière permet d’éliminer les perturbations au niveau audio et les barres de ronement au niveau vidéo qui sont produits par les suppresseurs en ligne ordinaires. De plus, nos suppresseurs pour lignes coaxiales de câblodistribution et lignes de signaux par satellite sont compatibles avec les systèmes d’enregistrement vidéo numérique DV- R et sont prêts pour la télévision haute dénition numérique. Autant les signaux de porteuse que les signaux en bande large sont pris en charge par notre circuit. En fait, la perte au niveau de la bande passante est de moins de 0,5 dB à 2 GHz! Pour brancher vos câbles à ces dispositifs de protection en ligne, il vous sut de suivre les indications in et out indiquées à côté des connecteurs Cable et Satellite.

Furman Sound, LLC garantit à l’acheteur original de l’unité Furman Elite-10E i, que ce produit sera exempt de tout défaut de matériel et de fabrication pendant une période de trois ans à compter de la date d’achat. L’acheteur de ce produit a quinze jours à compter de la date d’achat pour compléter par Internet (sur le site Web de Furman) ou par la poste l’enregistrement dudit produit aux ns de garantie, faute de quoi l’acheteur verra sa période de garantie réduite à un an à compter de la date d’achat. Advenant que le produit ne fonctionne pas tel que spécié ci-dessus au cours de la période de garantie limitée, l’acheteur doit informer Furman par écrit des prétendus défauts. Si le type et la nature des défauts sont couverts par la présente garantie,14 elite-10e i Guide de l’utilisateur

Furman autorisera l’acheteur à retourner le produit à l’usine Furman ou à un centre de réparation autorisé de Furman. Les demandes au titre de la garantie devraient être accompagnées d’une copie de la facture originale indiquant la date d’achat; sauf dans le cas où un Enregistrement de garantie (Warranty Registration) a été complété en postant une che de garantie dûment remplie ou en ligne par le biais du site Web de Furman. Les frais d’expédition à l’usine Furman ou à un centre de réparation autorisé de Furman sont assumés à l’avance par l’acheteur du produit. Furman s’engage à fournir à ses frais un produit de remplacement ou, à sa seule discrétion, à réparer le produit défectueux. Les frais d’expédition aux ns de retour à l’acheteur seront assumés par Furman. GARANTIE CoUVRANT L’ÉQUIpEMENT CoNNECTÉ : la garantie de Furman Sound concernant l’équipement connecté couvre l’équipement endommagé par la tension transitoire (un « Événement ») alors qu’il est adéquatement connecté par l’entremise de l’unité Furman Elite-10E i à une ligne d’alimentation c.a. correctement câblée avec une mise à la terre à l’intérieur d’un lieu. La garantie de Furman Sound couvrant l’équipement connecté est limitée au montant de la franchise prévue à la police d’assurance de biens meubles de l’Acheteur jusqu’à concurrence de 500 $. Pour toute demande au titre de cette garantie couvrant l’équipement connecté, l’Acheteur doit envoyer à Furman une copie de sa demande de réclamation au titre de son assurance de biens meubles relativement à l’équipement endommagé et compléter le formulaire de demande au titre de la garantie de Furman couvrant l’équipement connecté (appelez Furman au [phone] pour obtenir ce formulaire). Furman se réserve le droit d’examiner le produit Furman endommagé, l’équipement connecté qui a été endommagé et le lieu où les dommages sont survenus. Tous les frais d’expédition d’un équipement endommagé à Furman aux ns d’inspection doivent être assumés par l’Acheteur. L’équipement endommagé doit être disponible aux ns d’inspection jusqu’à la n du traitement de la demande. La garantie de Furman couvrant l’équipement connecté est également valable pour une période de trois ans, à moins que l’Acheteur ne complète pas l’enregistrement de garantie dans les quinze jours suivant la date d’achat, délai après lequel la garantie couvrant l’équipement connecté sera réduite à un an à compter de la date d’achat. Toutes les garanties contenues dans les présentes sont nulles et sans eet si : le limiteur de surtension de Furman en fonction pendant l’événement n’est pas envoyé à Furman (à la charge de l’Acheteur) aux ns d’inspection à la demande de Furman; Furman détermine que le limiteur de surtension de Furman a été ouvert, incorrectement installé, modié de façon quelconque ou traqué; Furman détermine que les dommages ne résultent pas de l’Événement ou qu’aucun Événement n’a eu lieu; ou si Furman détermine que l’équipement connecté n’a pas été utilisé sous des conditions normales d’utilisation ou selon les instructions proposées par le Fabricant de l’équipement connecté. Tous les limiteurs de surtension de Furman doivent être reliés directement à une ligne d’alimentation c.a. adéquatement câblée avec une mise à la terre de sécurité et ne doivent pas être connectés en série avec d’autres lisières à prises multiples, UPS, limiteurs de surtension, adaptateurs à deux et à trois broches ou autres rallonges. De telles installations auraient pour eet d’annuler la présente garantie. La garantie de Furman couvre uniquement les dommages causés à l’équipement correctement connecté dans le cas où Furman, à sa seule discrétion, a jugé qu’ils résultent d’un Événement. Elle ne couvre pas les dommages attribuables à l’un ou l’autre des cas fortuits (autre que la foudre) suivants : inondation, tremblement de terre, guerre, acte de terrorisme, acte de vandalisme, vol, usure normale, usage abusif, mauvais traitement, érosion, déplétion, désuétude, dommages résultant d’une basse tension (c.-à-d. panne de courant localisée ou baisse de tension), programme non autorisé, modication ou altération de l’équipement. En aucun cas vous ne devez utiliser ce produit avec une génératrice, un appareil de chauage, une pompe de puisard, un appareil dont l’utilisation est liée à l’eau, un appareil de maintien en vie, un appareil médical, une automobile, une motocyclette, ou un chargeur de batterie de voiturette de golf. À utiliser à l’intérieur et dans un endroit sec seulement. Toutes les garanties contenues dans les présentes seront nulles et sans eet si le produit est utilisé de quelque façon que ce soit avec tout appareil susmentionné. CETTE GRANTIE REMpLACE ToUTES LES AUTRES GARANTIES, EXpRESSES oU IMpLICITES, Y CoMpRIS MAIS SANS S’Y LIMITER, ToUTES LES GARANTIES IMpLICITES DE CoMMERCIABILITÉ ET DE CoNFoRMITÉ A UN USAGE pARTICULIER. La garantie de Furman ne couvre pas les dommages ou défauts résultant d’un usage ou d’une manipulation inappropriée ou anormale du produit; les dommages ou défauts résultant d’une installation inadéquate; les défauts d’un produit ou de composants non fabriqués par Furman; les dommages résultant de l’utilisation de produits ou de composants non fabriqués par Furman. Furman se réserve le droit d’annuler cette garantie dans l’éventualité où le produit a été modié de quelque façon que ce soit sans l’autorisation écrite de Furman. De plus, cette garantie ne s’applique pas aux produits qui ont été altérés ou réparés par des personnes autre que celles dont il est fait mention dans l’autorisation écrite de Furman.15 FRANÇAIS ENGLISH ESpAÑoL CETTE GARANTIE EST EXCLUSIVE. L’obligation exclusive de Furman consiste à réparer ou à remplacer le produit défectueux de la façon et pendant la période susmentionnées. Furman n’a aucune autre obligation relativement à ce produit ou à toute pièce de celui-ci, qu’elle soit basée sur le contrat, la négligence, la responsabilité stricte ou autre. En aucun cas, que ce soit en vertu de cette garantie limitée ou autre, Furman ne sera responsable des dommages consécutifs, spéciaux ou indirects. ToUT ÉNoNCÉ oRAL oU ÉCRIT de la part des employés ou des représentants de Furman NE CoNSTITUE pAS UNE GARANTIE, ne doit pas être pris en compte par l’acheteur et ne fait pas partie du contrat de vente ou de cette garantie limitée. Cette garantie limitée expose l’intégralité de l’obligation de Furman relativement au produit. Si une partie de cette garantie limitée est jugée nulle ou illégale, le reste demeure en vigueur. Les demandes en vertu de la garantie devraient être accompagnées d’une copie de la facture originale indiquant la date d’achat; sauf dans le cas où un Enregistrement de garantie (Warranty Registration) a été complété en postant une che de garantie à la suite de l’achat ou le produit a été enregistré en ligne. Avant de retourner tout équipement aux ns de réparation, veuillez vous assurer qu’il est adéquatement emballé et protégé contre les dommages pouvant survenir en cours de transport, et qu’il est assuré.16 elite-10e i Guide de l’utilisateur

Spécifications Capacité de courant c.a. : Entrée : intensité de 10 A requise Sortie : intensité ecace à 10 A (maximum, toutes les prises combinées – en continu) Atténuation du bruit : Mode transversal (diérentiel) > 40 dB de 10 kHz à 100 kHz > 80 dB de 100 kHz à 1 GHz (Courbe d’atténuation linéaire avec impédance de ligne de 0,05 à 100 ohms) Suppression de surtension transitoire Ligne 230 V c.a. Protection à plusieurs étages en série - non sacricielle avec contamination nulle par la terre Tension d’écrêtage de 376 V @ 6 000 V – 3 000 A en entrée Arrêt en cas d’extrême tension (> 275V c.a.) Câble / Satellite Perte de moins de 0.5 dB au niveau de la ligne Consommation d’énergie 6 W pour l’achage et les circuits de commande indépendamment de la charge réelle Prises : 4 (prises avec technologie de ltrage linéaire – panneau arrière) 4 (prises avec technologie de ltrage linéaire et ltrage ultrasonore additionnel pour les composants numériques ou vidéo Dimensions (H x L x P) : 2,15” H x 17” L x 14,75” P (format 1 U standard sans les pieds) Poids : 11 lb17 FRANÇAIS ENGLISH ESpAÑoL18 elite-10e i Manual del PrOPietariO
