Type de produit	Conditionneur d'alimentation / Multiprise avec filtrage et protection
Marque	Furman
Modèle	M-8x²
Nombre de prises	9 (8 à l'arrière, 1 à l'avant)
Capacité électrique	15 ampères
Tension d'entrée	120 V CA, 60 Hz
Cordon d'alimentation	1,83 m (6 pi), 3x14 AWG, captive
Protection contre les surtensions	Oui, mode Ligne à Neutre, dissipation 150 Joules, courant d'impulsion max 12 000 A
Filtrage RFI/EMI	Atténuation >23 dB (200 kHz - 10 MHz)
Disjoncteur	Oui, réarmable sur le panneau arrière
Indicateur Protection OK	Voyant lumineux sur le panneau avant
Dimensions (H x L x P)	4,45 x 48,26 x 9,53 cm (1,75 x 19 x 3,75 po)
Poids	2 kg
Construction	Bâti en acier peint en noir
Garantie	3 ans limitée
Entretien et nettoyage	Nettoyer avec un chiffon humide uniquement, ne pas utiliser de solvant
Sécurité	Ne pas exposer à la pluie ou à l'humidité, débrancher avant entretien
Pièces détachées et réparabilité	Contacter le service client Furman pour toute réparation, ne pas ouvrir le boîtier
Informations générales	Conçu aux États-Unis, fabriqué en Chine

FOIRE AUX QUESTIONS - M-8x2 Furman

Comment brancher et utiliser la multiprise Furman M-8x² ?

Branchez le cordon d'alimentation fourni sur une prise secteur 120 V, 60 Hz protégée par un disjoncteur de 20 A maximum. Utilisez l'interrupteur à bascule du panneau avant pour allumer/éteindre toutes les prises. Ne dépassez pas 15 A au total et 12 A par prise.

Que faire si la multiprise ne fournit plus de courant ?

Vérifiez le disjoncteur sur le panneau arrière : appuyez sur le bouton Reset pour le réarmer. Si le problème persiste, vérifiez l'indicateur Protection OK : s'il est éteint, la protection est compromise et l'appareil doit être retourné pour réparation.

Puis-je utiliser la multiprise avec un onduleur ou un générateur ?

Oui, mais la série Merit ne compense pas les variations de tension. En cas de chutes ou pointes fréquentes, Furman recommande d'utiliser un régulateur de tension CA supplémentaire.

Quels types d'appareils puis-je brancher ?

Tout équipement audio, vidéo ou informatique fonctionnant en 120 V CA, tant que le courant total ne dépasse pas 15 A et 12 A par prise. La multiprise filtre les parasites RFI/EMI pour une meilleure qualité audio/vidéo.

Comment nettoyer la multiprise Furman M-8x² ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon humide (pas mouillé) sans solvant ni nettoyant abrasif. Ne versez jamais de liquide à l'intérieur du boîtier.

Quelle est la différence entre les modèles M-8x², M-8Lx et M-8Dx ?

Le M-8x² est le modèle de base. Le M-8Lx ajoute deux lampes rétractables avec gradateur et le M-8Dx intègre en plus un voltmètre numérique affichant la tension secteur.

Comment faire fonctionner les lampes rétractables sur les M-8Lx/M-8Dx ?

Tirez les tubes lumineux vers le haut, puis utilisez le bouton gradateur sur le panneau avant pour régler la luminosité. Enfoncez les tubes lorsqu'ils ne sont pas utilisés pour prolonger la durée de vie des ampoules.

Que faire si l'indicateur Protection OK est éteint ?

Cela signifie que le circuit de protection a été endommagé par une surtension excessive. L'appareil ne protège plus vos équipements. Contactez le service client Furman pour obtenir un numéro de retour et faire réparer l'unité.

Puis-je utiliser une rallonge avec la multiprise ?

Déconseillé, car une rallonge peut réduire l'efficacité du filtrage et de la protection. Si nécessaire, utilisez une rallonge de bonne qualité de calibre au moins 14 AWG et de longueur la plus courte possible.

Quelle est la garantie de la multiprise Furman M-8x² ?

Furman offre une garantie limitée de 3 ans à compter de la date d'achat. Conservez votre reçu. Pour toute réclamation, contactez Furman au 707-763-1010 ou par email à [e-mail].

MODE D'EMPLOI M-8x2 Furman

Filtrage de l'alimentation CA permettant de réduire le brouillage radioélectrique et les perturbations • électromagnétiques (RFI/EMI)

Protection contre les transitoires et les surtensions assurant la sécurité de vos équipements et la • propreté de votre alimentation

8 prises arrière et une prise pratique à l'avant•

Capacité électrique de 15 ampères, avec disjoncteur•

Garantie de trois ans•

CARACTÉRISTIqUES DU M-8Lx

Filtrage de l'alimentation CA permettant de réduire le brouillage radioélectrique et les perturbations • électromagnétiques (RFI/EMI)

Protection contre les transitoires et les surtensions assurant la sécurité de vos équipements et la • propreté de votre alimentation

8 prises arrière et une prise pratique à l'avant•

Capacité électrique de 15 ampères, avec disjoncteur•

Deux lampes rétractables avec gradateur procurant un éclairage pratique du bâti •

Garantie de trois ans•

CARACTÉRISTIqUES DU M-8Dx

Filtrage de l'alimentation CA permettant de réduire le brouillage radioélectrique et les perturbations • électromagnétiques (RFI/EMI)

Protection contre les transitoires et les surtensions assurant la sécurité de vos équipements et la propreté de votre alimentation

8 prises arrière et une prise pratique à l'avant•

Capacité électrique de 15 ampères, avec disjoncteur•

Deux lampes rétractables avec gradateur procurant un éclairage pratique du bâti•

Voltmètre numérique affiche les tension de la ligne •

Garantie de trois ans•

INTRODUCTION

Nous vous remercions d'avoir acheté un conditionneur d'alimentation de la série Merit de Furman et nous vous félicitions de votre choix. Les conditionneurs d'alimentation de la série Merit sont dotés d'une excellente protection contre les surtensions, ainsi que d'un filtre efficace contre les parasites causés par les interférences radioélectriques et électromagnétiques "RFI/EMI" de la tension CA.

RENSEIGNEMENTS RELATIFS À LA SÉCURITÉ

Afin de maximiser l'utilisation de votre dispositif de conditionnement de l'alimentation de la série Merit de Furman, veuillez lire attentivement ce guide avant de procéder à l'utilisation.

Avertissement :

Afin de réduire les risques d'électrocution, ne pas exposer ce dispositif à la pluie ni à toute source d'humidité. Le boîtier de ce dispositif contient une haute tension dangereuse. Ne pas retirer les couvercles. Consultez un technicien certifié pour tout appel de service.

Le symbole de l'éclair et de la tête de flèche au sein d'un triangle équilatéral sert à avertir l'utilisateur de la présence de haute tension non isolée au sein du boîtier du dispositif, pouvant être d'une force suffisante pour constituer un risque d'électrocution.

Cet appareil doit être branché à une prise appropriée sur un circuit protégé par un disjoncteur de 20 Ampères. La consommation totale de courant de tous les appareils branchés à cet appareil ne devrait pas dépasser 15 Ampères, et on ne devrait pas excéder un courant de 12 Ampères par prise de courant individuelle.

Directives importantes se rapportant à la sécurité :

(Veuillez lire ces directives avant de procéder à l'installation.)

1. Veuillez lire et observer toutes les mesures de sécurité et les instructions de fonctionnement avant d'installer votre dispositif de conditionnement de l'alimentation de la série Merit. Veuillez conserver ces instructions pour toute référence ultérieure.

2. Votre dispositif de conditionnement de l'alimentation de la série Merit ne doit pas être utilisé près de l'eau – par exemple, à proximité d'une baignoire, d'une cuvette de lavage, d'un évier de cuisine, dans un sous-sol humide, près d'une piscine, etc.

3. Ne positionnez pas votre dispositif de conditionnement de l'alimentation de la série Merit près d'une source de chaleur telle qu'un radiateur, une bouche de chauffage, un poêle ou tout autre appareil produisant de la chaleur.

4. Les dispositifs de conditionnement de l'alimentation de la série Merit ne doivent être raccordés qu'à une prise de courant de 120 volts CA, 60 Hz, 15 ampères prise de terre. Ne pas vaincre le sol ou changer la polarisation de la prise.

5. Acheminez les cordons d'alimentation et les autres câbles de manière à ce qu'on ne puisse pas les écraser ni trébucher sur ceux-ci. Portez une attention particulière à la condition des cordons et des câbles et aux points précis où ils sortent de votre dispositif de conditionnement de l'alimentation de la série Merit. Afin de prévenir les risques d'incendie ou de blessure,

remplacez immédiatement les cordons et câbles endommagés.

1. Nettoyez votre dispositif de conditionnement de l'alimentation de la série Merit uniquement à l'aide d'un chiffon humide. N'utilisez pas de dissolvant ni de nettoyant abrasif. Ne versez jamais de liquide sur le dispositif ni dans celui-ci.solvant ni de nettoyant abrasif. Ne versez jamais de liquide sur le dispositif ni dans celui-ci.

2. Si l'une des circonstances ci-dessous se produit, communiquez immédiatement avec le service à la clientèle de Furman.

Votre dispositif peut avoir besoin de service si :

• Des objets ou du liquide ont pénétré dans boîtier du dispositif;
• Le dispositif a été exposé à la pluie ou à une source d'humidité;
• Le dispositif ne semble pas fonctionner normalement;
• Le dispositif a été échappé ou le boîtier, endommagé;

• Les lampes rétractables n'allument plus.

• Ne tentez pas de réparer votre dispositif de conditionnement de l'alimentation de la série Merit au-delà de ce qui est décrit dans ce guide. Tout autre entretien doit être acheminé au centre de service certifié.

CARACTÉRISTIQUES

M-8x²

Le conditionneur d'alimentation M-8x² procure (9) prises de courant commutées permettant d'alimenter vos appareils. En plus de protéger tout ce qui y est branché contre les transitoires et les surtensions, le M-8x² possède un filtre antiparasite du courant alternatif protégeant le système contre les parasites causés par les interférences radioélectriques et électromagnétiques "RFI/EMI". Ceci permet aux appareils de fonctionner mieux et de durer plus longtemps.

M-8Lx

En plus des caractéristiques du M-8x ^2 , le M-8Lx comporte des lampes permettant d'éclairer le bâti. Un gradateur des lumières du bâti permet à l'utilisateur d'ajuster le niveau d'éclairage.

M-8Dx

En plus de toutes les caractéristiques de la M-8Lx, la M-8Dx offre une précision de laboratoire numérique compteur qui affiche les tension de 1 volt étapes. Le voltmètre de précision est de ±2 Volts.

FONCTIONNEMENT

Lampes à rétractables du bâti et gradateur :

Le M-8Lx/M-8Dx utilise un gradateur pour les deux tubes lumineux rétractables situés sur le panneau avant. Le bouton du gradateur contrôle la luminosité des deux dispositifs d'éclairage. Tournez-le dans le sens horaire pour augmenter la luminosité et dans le sens antihoraire, pour diminuer celle-ci. Lorsque vous n'utilisez pas les voyants, nous recommandons d'enfoncer les tubes d'éclairage complètement à l'intérieur du M-8Lx/M-8Dx afin de prolonger la durée des ampoules.

Commutateur à bascule de la mise en marche/arrêt :

Le commutateur à bascule du panneau avant permet de permuter entre la mise en marche/arrêt de toutes les prises (y compris la prise du panneau avant) et les lampes rétractables. Cet interrupteur d'alimentation de 15 ampères a été conçu précisément pour supporter le courant

d'appel important de nombreux amplificateurs de puissance.

Disjoncteur :

Si les prises ne fournissent pas d'alimentation, même si le dispositif est branché, il se peut que le disjoncteur ait été déclenché. Pour réarmer le disjoncteur, appuyez sur le bouton de réinitialisation 'Reset', situé sur le panneau arrière.

Indicateur Protection OK :

Bien que le système de filtrage des surtensions avec contamination nulle par la terre de Furman nécessite rarement des réparations, la nature peut parfois créer des charges électriques qui dépassent les capacités de tout appareil avec filtrage des surtensions transitoires à les absorber sans entraîner certains dommages. Dans ce cas très rare, l'indicateur "Protection OK" s'éteindra. Le niveau de protection contre les surtensions sera compromis. L'unité doit être retournée chez Furman Sound pour la réparation.

Voltmètre numérique (M-8Dx) :

Furman voltmètre numérique continuellement les mesures de tensions au sein d'un typique tolérance de ±2VAC.

REMARQUE : Les dispositifs de la série Merit ne compensent pas pour les chutes ou les pointes de tension dans la tension secteur. Si vous déplacez souvent votre bâti à différents endroits, tirez l'alimentation d'une génératrice, utilisez des rallonges électriques, voyagez à l'étranger ou résidez dans un endroit propice aux baisses de tension, l'utilisation d'un régulateur de tension CA de Furman serait avantageuse.

GARANTIE LIMITÉE DE TROIS (3) ANS

CONSERVEZ VOS REÇUS D'ACHAT ! Le reçu constitue votre preuve d'achat et confirme que le produit a été acheté chez un distributeur Furman agréé. Vous devrez l'envoyer à Furman pour toute réclamation.

Furman, une marque de Panamax Inc., garantie son Merit x Série (le "Produit") comme suit : Furman garantit à l'acheteur original du produit que le produit vendu aux termes des présentes ne possède aucun défaut matériel et de fabrication pour une période de cinq ans à partir de la date d'achat. Si le produit n'est pas conforme à cette garantie limitée durant la période de garantie (telle que spécifiée ci-dessus), l'acheteur avisera Furman des défauts en téléphonant au numéro suivant, 707-763-1010, ou par courriel ([e-mail]). Si les défauts correspondent à ceux qui sont couverts par cette garantie, Furman autorisera l'acheteur à retourner le produit à son siège social. Les réclamations sous garantie doivent être accompagnées d'une copie de la facture ou du reçu d'achat original indiquant la date d'achat. Les frais d'envoi doivent être payés à l'avance par l'acheteur du produit. Furman s'engage à remplacer le produit à ses frais ou, selon son jugement, à réparer le produit défectueux. Les frais d'envoi à l'acheteur seront payés par Furman.

LE SUSDIT SUPPLANTE TOUTE AUTRE GARANTIE, EXPRIMÉE OU IMPLICITE, Y COMPRIS, MAIS PAS LIMITÉ AUX GARANTIES IMPLICITES À L'ÉGARD DE LA QUALITÉ LOYALE ET MARCHANDE VISANT UN BUT PARTICULIER.

Furman ne garantit pas contre les dommages ou défauts issus d'une utilisation inappropriée ou

de la manutention anormale du produit, ou contre les dommages ou défauts issus d'une mauvaise installation. Furman annulera cette garantie à sa discrétion si le produit a été modifié sans l'autorisation écrite de Furman ou de Panamax Inc. Cette garantie ne s'applique également pas aux produits qui ont été réparés par des personnes autres que celles autorisées (par écrit) par Furman ou Panamax Inc.

CETTE GARANTIE EST EXCLUSIVE. L'obligation unique et exclusive de Furman sera de réparer ou de remplacer le produit défectueux de la manière et selon la période indiquée ci-dessus. Furman n'aura pas d'autre obligation en ce qui a trait aux produits ou à ses pièces, que ce soit sous forme de contrat, de faute professionnelle, de responsabilité stricte ou autre. Furman ne sera pas tenu responsable, en aucune circonstance, soit sur la base de cette garantie limitée ou autre, de dommages accidentels, spéciaux ou indirects. Cette garantie limitée exprime toute l'étendue des obligations de Furman quant au produit. Si une portion de cette garantie limitée devait être jugée nulle ou illégale, le reste demeurerait en vigueur.

SERVICE

Toute question ou tout problème concernant votre appareil Furman devrait être adressé au département du service à la clientèle de Furman au 707-763-1010, de 8h à 16h (heure normale du Pacifique), ou par courriel à [e-mail]. Si un appareil nécessite une réparation, assurez-vous d'obtenir un numéro d'autorisation auprès du Département du service à la clientèle de Furman.

Avant de nous faire parvenir un appareil, assurez-vous qu'il soit bien emballé et protégé contre les chocs lors du transport et faites assurer le colis. Nous suggérons que vous gardiez l'emballage origi-

nal et que vous l'utilisiez pour envoyer l'appareil. Veuillez également inclure une note contenant votre nom, votre adresse, vos numéros de téléphone et une description du problème. Veuillez afficher clairement votre numéro de retour à l'avant des colis.

M-8x ^2 FRONT PANEL FEATURES

M-8Lx FRONT PANEL FEATURES

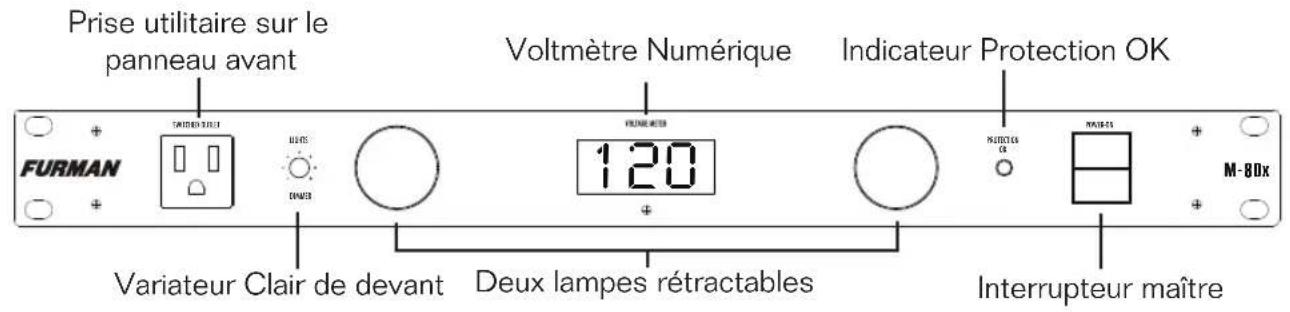

M-8Dx FRONT PANEL FEATURES

MERIT SERIES REAR PANEL FEATURES

6 ft. Corde Captive avec la Prise de courant d'Edison
(8) prises avec filtrage et protection

SPÉCIFICATIONS

Courant de sortie maximum :

15 ampères

Cordon d'alimentation:

La corde de 6 pieds captive, 3x14 AWG

Les lampes (si le présent) :

Deux 120V les bulbes incandescents, 4 watts chacun

Le fait de Faire marcher le Voltage :

120VAC 60 Hz

Protection de Mode de Pointe :

Ligne à Neutre

Dissipation d'Énergie :

150 Joules

Courant d'Impulsion maximal :

12,000 amps

Voltage Opérant Continu Maximum :

130 VAC RMS

Atténuation du bruit (mode transversal):

M-8x²: Plus grand que 23db, 200Khz to 10MHz

M-8Lx: Plus grand que 26db, 200Khz to 10MHz

M-8Dx: Plus grand que 26db, 200Khz to 10MHz

Dimensions:

M-8x²: 1,75 po H x 19 po L x 3,75 po P

M-8Lx/M-8Dx : 1,75 po H x 19 po L x 7,5 po P

Poids :

M-8x²: 2 Kg.

M-8Lx : 2,7 Kg.

M-8Dx : 2,7 Kg.

Construction:

Bâti en acier peint en noir

Conçu aux E.U.A • Fabriqué en Chine
