Tipo de producto	Acondicionador de alimentación / Regleta con filtrado y protección
Marca	Furman
Modelo	M-8x²
Número de enchufes	9 (8 traseras, 1 frontal)
Capacidad eléctrica	15 amperios
Tensión de entrada	120 V CA, 60 Hz
Cable de alimentación	1,83 m (6 pies), 3x14 AWG, fijo
Protección contra sobretensiones	Sí, modo Línea a Neutro, disipación 150 Joules, corriente de impulso máx. 12 000 A
Filtrado RFI/EMI	Atenuación >23 dB (200 kHz - 10 MHz)
Disyuntor	Sí, rearmable en el panel trasero
Indicador Protección OK	Indicador luminoso en el panel frontal
Dimensiones (Al x An x Pr)	4,45 x 48,26 x 9,53 cm (1,75 x 19 x 3,75 pulgadas)
Peso	2 kg
Construcción	Chasis de acero pintado en negro
Garantía	3 años limitada
Mantenimiento y limpieza	Limpiar solo con un paño húmedo, no usar disolvente
Seguridad	No exponer a la lluvia o humedad, desconectar antes del mantenimiento
Piezas de repuesto y reparabilidad	Contactar al servicio al cliente de Furman para cualquier reparación, no abrir la carcasa
Información general	Diseñado en EE. UU., fabricado en China

Preguntas frecuentes - M-8x2 Furman

¿Cómo conectar y usar la regleta Furman M-8x²?

Conecte el cable de alimentación suministrado a una toma de corriente de 120 V, 60 Hz protegida por un disyuntor de 20 A máximo. Use el interruptor basculante del panel frontal para encender/apagar todos los enchufes. No supere los 15 A en total y 12 A por enchufe.

¿Qué hacer si la regleta no suministra corriente?

Verifique el disyuntor en el panel trasero: presione el botón Reset para rearmarlo. Si el problema persiste, verifique el indicador Protección OK: si está apagado, la protección está comprometida y el dispositivo debe ser devuelto para reparación.

¿Puedo usar la regleta con un UPS o generador?

Sí, pero la serie Merit no compensa las variaciones de voltaje. En caso de caídas o picos frecuentes, Furman recomienda usar un regulador de voltaje CA adicional.

¿Qué tipos de dispositivos puedo conectar?

Cualquier equipo de audio, video o informático que funcione a 120 V CA, siempre que la corriente total no supere los 15 A y 12 A por enchufe. La regleta filtra el ruido RFI/EMI para una mejor calidad de audio/video.

¿Cómo limpiar la regleta Furman M-8x²?

Desconecte el dispositivo antes de limpiar. Use un paño húmedo (no mojado) sin disolvente ni limpiador abrasivo. No derrame líquido dentro de la carcasa.

¿Cuál es la diferencia entre los modelos M-8x², M-8Lx y M-8Dx?

El M-8x² es el modelo básico. El M-8Lx añade dos lámparas retráctiles con atenuador y el M-8Dx integra además un voltímetro digital que muestra la tensión de red.

¿Cómo funcionan las lámparas retráctiles en los M-8Lx/M-8Dx?

Tire de los tubos luminosos hacia arriba, luego use el botón de atenuación en el panel frontal para ajustar el brillo. Empuje los tubos cuando no se usen para prolongar la vida útil de las bombillas.

¿Qué hacer si el indicador Protección OK está apagado?

Significa que el circuito de protección ha sido dañado por una sobretensión excesiva. El dispositivo ya no protege sus equipos. Contacte al servicio al cliente de Furman para obtener un número de devolución y reparar la unidad.

¿Puedo usar una extensión con la regleta?

No se recomienda, ya que una extensión puede reducir la eficacia del filtrado y la protección. Si es necesario, use una extensión de buena calidad de calibre al menos 14 AWG y la longitud más corta posible.

¿Cuál es la garantía de la regleta Furman M-8x²?

Furman ofrece una garantía limitada de 3 años a partir de la fecha de compra. Conserve su recibo. Para cualquier reclamo, contacte a Furman al 707-763-1010 o por correo electrónico a [e-mail].

MANUAL DE USUARIO M-8x2 Furman

EL M-8x² CUENTA CON:

Filtro de ruido de CA para reducir la interferencia electromagnética y radiofrecuencia (IFR/IME)•

Protección contra sobretensiones y corrientes de fuga, las cuales permiten que el equipamiento esté • seguro y que su energía sea limpia

Indicador de Protección OK•

8 tomas de corrientes en el panel trasero, con toma de corriente de conveniencia en el panel frontal•

15 amperios de valor nominal, con interruptor•

Tres años de garantía•

EL M-8Lx CUENTA CON:

Filtro de ruido de CA para reducir la interferencia electromagnética y radiofrecuencia (IFR/IME)•

Protección contra sobretensiones y corrientes de fuga, los cuales permiten que el equipamiento esté • seguro y que su energía sea limpia

Indicador de Protección OK•

Protección contra sobretensiones y corrientes de fuga, los cuales permiten que el equipamiento esté • seguro y que su energía sea limpia

8 tomas de corrientes en el panel trasero, con toma de corriente de conveniencia en el panel frontal•

15 amperios de valor nominal, con interruptor•

Luz con dos lámparas retractiles con control de graduación de luz para una iluminación práctica en el • bastidor

Tres años de garantía•

EL M-8Dx CUENTA CON:

Filtro de ruido de CA para reducir la interferencia electromagnética y radiofrecuencia (IFR/IME)

Protección contra sobretensiones y corrientes de fuga, los cuales permiten que el equipamiento esté • seguro y que su energía sea limpia

Protección contra sobretensiones y corrientes de fuga, los cuales permiten que el equipamiento esté • seguro y que su energía sea limpia

Indicador de Protección OK•

8 tomas de corrientes en el panel trasero, con toma de corriente de conveniencia en el panel frontal•

15 amperios de valor nominal, con interruptor•

Luz con dos lámparas retractiles con control de graduación de luz para una iluminación práctica en el • bastidor

Medidor de voltaje•

Tres años de garantía•

INTRODUCCIÓN

Gracias por comprar un Estabilizador de tensión Merit Series de Furman, y felicitaciones por su elección. Los estabilizadores de tensión Merit Series ofrecen excelente protección contra sobretensiones y además, actúan como filtro de ruido de CA para reducir la IFR/IME.

INFORMACIÓN DE SEGURIDAD

Para obtener mejores resultados de su unidad Merit Series de Furman, lea detalladamente este manual antes de usarlo.

Advertencia:

Para reducir el riesgo de descarga eléctrica, no exponga este equipamiento a la lluvia ni a la humedad. Hay altos voltajes peligrosos dentro de la caja. No quite las cubiertas. Solamente consulte a personal calificado en caso de que el equipo necesite reparación.

El flash de luz con un símbolo de punta de flecha tiene la intención de alertar al usuario sobre la presencia de voltaje peligroso no aislado dentro de la caja del producto que puede ser de una magnitud suficiente para constituir un riesgo de descarga eléctrica.

Este equipo solo deberá ser conectado con un tomacorriente especificado para 20 amperes y derivado del circuito principal. El total de corriente consumida en los tomacorrientes de este equipo no deberá exceder a 15 Amperes y ningún tomacorriente deberá proporcionar más de 12 Amperes en forma individual.

Normas importantes de seguridad:

(Lea antes de instalar)

1. Lea y observe todas las normas de seguridad y las instrucciones de operación antes de instalar su unidad Merit Series. Mantenga estas instrucciones para tenerlas como referencia en el futuro.

2. Su unidad Merit Series no debería utilizarse cerca del agua; por ejemplo, cerca de una tina, lavatorio, lavaplatos, lavadero, en una superficie húmeda, cerca de una piscina, etc.

3. No coloque su unidad Merit Series cerca de fuentes de calor, tales como radiadores, registra- dores de calor, hornallas, cocinas u otros dispositivos que irradian calor.
4. Las unidades Merit Series deberían estar conectadas solamente a una salida de 120VCA, 60Hz, 15A. No anule el terreno o cambiar la polarización de la energía enchufe.
5. Desvíe el cable de energía y otros cables para que no lo pisen, tropiecen o tensen. Preste especial atención a la condición en que se encuentran los cables en los enchufes, y en la parte que sale de su unidad Merit Series. Para evitar riesgo de incendio o lesión, deben reemplazarse los cables dañados inmediatamente.
6. Limpie su unidad Merit Series con un paño húmedo solamente. No utilice solventes ni limpiadores abrasivos. Nunca vierta líquido sobre ni dentro de la unidad.
7. SSi ocurre alguno de los siguientes eventos, comuníquese inmediatamente con el Servicio de atención al cliente de Furman. Su unidad podría necesitar reparación si:

- Se cayeron objetos o se derramó líquido dentro de la unidad;

- La unidad estuvo expuesta a la lluvia o hume-

dad;

• La unidad no parece estar funcionando normalmente;
• La unidad se cayó, o se dañó la caja;

• Las luces retractiles no funcionan (M-8Lx /M-8Dx).

• No trate de reparar su unidad Merit Series de ninguna otra manera que no esté descrita en este manual. Para todos los otros servicios de reparación, se debe delegar a un personal de reparación calificado.

CARACTERÍSTICAS

M-8x²

El estabilizador de tensión M-8 ^2 ofrece 9 salidas intercambiables para el equipamiento de energía eléctrica. No sólo protege todo lo que esté enchufado contra sobretensiones y corrientes de fuga, sino que además cuenta con un filtro de ruido de CA incorporado para evitar la interferencia IFR/IME del sistema. Esto permite que el equipamiento funcione mejor y dure mucho más tiempo.

M-8Lx

Además de las características del M-8x el M-8Lx cuenta con luces en el bastidor. Un control de graduación de luz para las luces del bastidor, el cual permite que el usuario adapte el nivel de iluminación.

M-8Dx

Además de todas las características de la M-8Lx, la M-8Dx ofrece un laboratorio digital voltímetro de precisión que muestra los metros de tensión en 1 - voltios pasos. La precisión del voltímetro es ± 2 voltios.

FUNCIONAMIENTO

Luces retractiles en el bastidor y control de graduación de luz:

El M-8Lx y M-8Dx utiliza un control de graduación para los dos tubos de luz del panel frontal retractiles. La perilla de graduación controla el brillo de ambos artefactos de luz. Gire en el sentido de las agujas del reloj para incrementar el brillo; gire en el sentido contrario de las agujas del reloj para disminuir el brillo. Cuando las luces no se utilizan, recomendamos pulsar todos los dispositivos dentro del bastidor para maximizar la vida útil de las bombillas.

Interruptor oscilante de encendido/apagado:

Los interruptores oscilantes de encendido/apagado del panel frontal permiten encender y apagar todas las tomas de corrientes (incluso la toma de corriente del panel frontal), así como también las luces retractiles. Este interruptor de alimentación de capacidad de 15 amperios fue especialmente diseñado para tolerar las enormes demandas de corriente de entrada de muchos de los amplificadores de energía.

Interruptor:

Si no tiene energía en los toma corrientes aunque la unidad está enchufada, el interruptor puede haberse desconectado. Para reajustar el interruptor, pulse el botón redondo de reinicio ubicado en el panel trasero.

Indicador de protección:

Aunque los supresores de picos de voltaje con cero contaminación de tierra de Furman raramente requieren servicio, la naturaleza tiene una forma de crear ocasionalmente fuerzas eléctricas que están más allá de la capacidad de absorción y atenuación de cualquier dispositivo supresor de picos de voltaje, provocando un daño en ellos. En

caso de que esto llegue a suceder, el LED de protección ("Protection OK") se apagará. En este caso, el circuito de protección de Furman está siendo comprometido. Launidad deberá enviarse a servicio para su reparación.

Digital del voltímetro (M-8Dx):

Furman digital del voltímetro continuamente medidas de las tensiones dentro de una típica tolerancia de ±2VAC.

NOTA: Las unidades Merit Series no compensan el alto ni bajo voltaje de las líneas. Si mueve con frecuencia su bastidor a diferentes ubicaciones, deriva energía de los generadores, usa cables de extensión, viaja a otros países, o está en un área propensa a que ocurran oscurecimientos parciales, puede beneficiarse con el uso de uno de los reguladores de voltaje de línea CA de Furman.

TRES AÑOS DE GARANTÍA LIMITADA

¡CONSERVE SU RECIBO DE VENTA! El recibo es su prueba de compra y confirma que el producto se compró en un distribuidor autorizado por Furman. Será necesario enviarlo a Furman para procesar cualquier reclamo de garantía.

Furman, una marca de Panamax Inc., garantiza su producto Merit x Serie (el "Producto") de la siguiente manera: Furman garantiza al comprador original del producto que el producto vendido de acuerdo con este documento no poseerá ningún defecto de material ni mano de obra por un período de cinco años desde la fecha de compra. Si el producto no cumple con esta Garantía Limitada durante el período de garantía (como se especificó anteriormente en el presente), el comprador deberá notificar a Furman sobre los defectos reclamados a través de un llamado telefónico al 707-763-1010 o por correo electrónico a (info@ furmansound.com). Si los defectos son de tal tipo o naturaleza que están cubiertos por esta garantía, Furman autorizará al comprador a devolver el producto a la oficina central de Furman. Los reclamos de garantía deben estar acompañados por una copia de la factura o recibo de compra originales que demuestren la fecha de compra. El comprador del producto deberá pagar por adelantado los gastos de envío hasta la oficina central de Furman. Furman deberá proveer, a su cargo, un producto de reemplazo o, si Furman lo decidiera, la reparación del producto defectuoso. Furman pagará los gastos de envío para devolverle el producto al comprador.

LO ANTERIOR SE CONSIDERA EN LUGAR DE TODAS LAS OTRAS GARANTÍAS, EXPRESAS O IMPLÍCITAS, ENTRE LAS qUE SE INCLUY-EN, PERO NO SE LIMITAN A LAS GARANTÍAS IMPLÍCITAS DE COMERCIALIZACIÓN O DE APTITUD PARA UN FIN DETERMINADO.

Furman no ofrece garantía contra daños o defectos que surjan del uso inadecuado o de la manipulación anormal del producto, o contra defectos o daños que surjan de la instalación inadecuada. Esta garantía será cancelada por Furman a su entera discreción si el producto es modificado de alguna manera sin autorización previa de Furman o Panamax Inc. Esta garantía tampoco se aplica a productos que hayan sido reparados o hayan tenido un intento de reparación realizado por personas que no poseen autorización escrita de Furman o Panamax Inc.

ESTA GARANTÍA ES EXCLUSIVA. La única y exclusiva obligación de Furman será reparar o reemplazar el producto defectuoso de la manera y por el período mencionado anteriormente. Furman no tendrá ninguna otra obligación con respecto a los

productos ni a ninguna de sus piezas, ya sea que se base en el contrato, agravio, responsabilidad objetiva o de alguna otra forma. En ningún caso, ya sea que se basa en esta Garantía Limitada o de cualquier otra manera, Furman no será responsable por ningún daño accidental, especial o importante. Esta Garantía Limitada establece la entera obligación de Furman con respecto al producto. Si alguna parte de esta Garantía Limitada se determinara como inválida o ilegal, el resto continuará en plena vigencia y efecto.

REPARACIÓN

Si tiene preguntas o problemas con respecto a su unidad Furman, puede comunicarse con el Departamento de Atención al Cliente de Furman al [phone] que está disponible de 8 A. M. a 4:30 P. M., Hora del Pacífico o por correo electrónico a [e-mail]. Si una unidad necesita servicio técnico, debe contar con un número de autorización de devolución asignado por el Departamento de Atención al Cliente de Furman.

Antes de devolver algún equipo para su reparación, asegúrese de que esté embalado correctamente y protegido de los daños que pudiera sufrir durante el envío, y que esté asegurado. Le sugerimos que conserve la caja de embalaje original y que la utilice cuando envíe el producto para el servicio técnico. Además, adjunte una nota breve en la que indique su nombre, dirección, número de teléfono y una descripción del problema. Coloque su número de autorización de devolución en tamaño grande para que se vea bien, en el frente de todos los embalajes.

M-8x ^2 EL PANEL FRONTAL

M-8Lx EL PANEL FRONTAL

M-8Dx EL PANEL FRONTAL

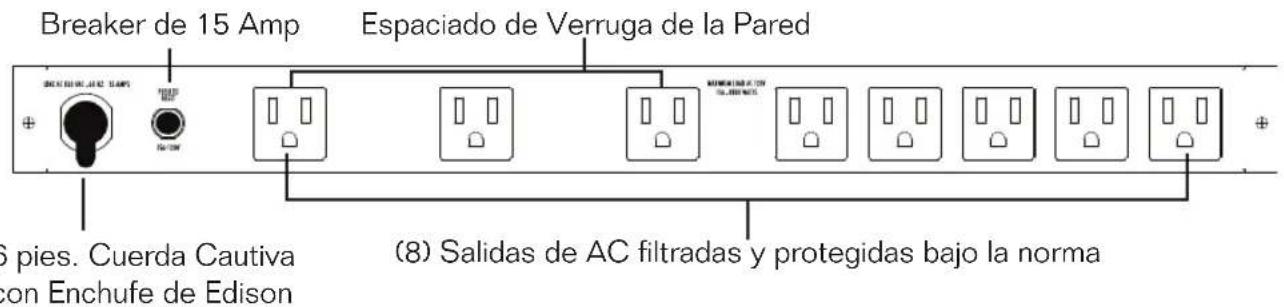

MERIT SERIES LA PARTE POSTERIOR

ESPECIFICACIONES

Corriente máxima de salida:

15 Amperios

Cable de línea:

Cuerda de 6 pies cautiva, 3x14 AWG

Lámparas (Si presente):

Dos 120V bulbos incandescentes, 4 watts cada uno

Voltaje de operación:

120VAC 60Hz

Modo de protección contra corriente de fuga:

Tensión de línea neutra

Disipación de energía:

150 Julios

Corriente de impulso máximo:

12.000 Amperios

Voltaje de operaciones continuo máximo:

130 VAC RMS

Atenuación de ruido (Modo transversal):

M-8x²: Mayor que 23db, 200Khz to 10MHz

M-8Lx: Mayor que 26db, 200Khz to 10MHz

M-8Dx: Mayor que 26db, 200Khz to 10MHz

Dimensiones:

M-8x²: 1.75" alto X 19" ancho X 3.75" diámetro

M-8Lx/M-8Dx: 1.75" alto X 19" ancho X 7.5" diámetro

Peso:

M-8x²: 2 Kg.

M-8Lx: 2.5 Kg.

M-8Dx: 2.6 Kg.

Construcción:

Bastidor de acero, pintado de negro

FURMAN®

Furman

Diseñados en los EE.UU. • Hecho en China
