MANUAL DE USUARIO Elite15 PFi Furman

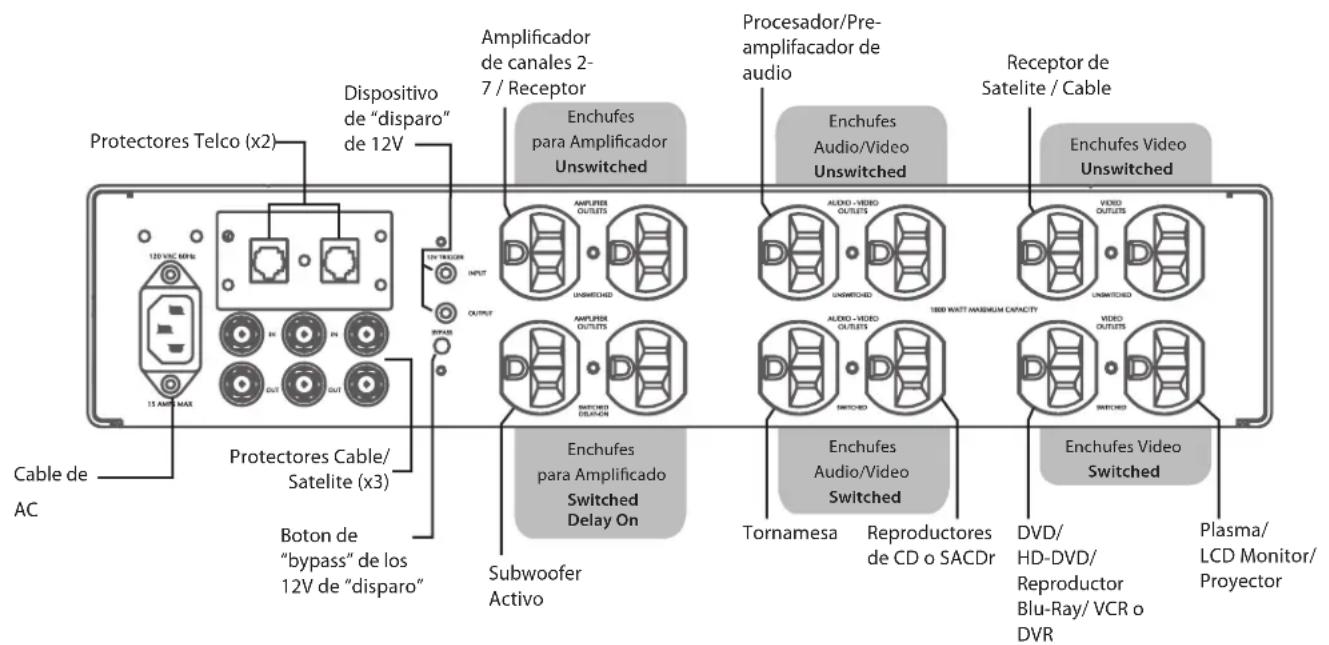

Enchufes para AmplicadorUnswitched Amplicador de canales 2- 7 / Receptor Receptor de Satelite / Cable Enchufes VideoUnswitchedEnchufes Audio/VideoSwitched DVD/ HD-DVD/ Reproductor Blu-Ray/ VCR o DVR Plasma/ LCD Monitor/ Proyector Enchufes VideoSwitched Reproductores de CD o SACDr Protectores Telco (x2) Protectores Cable/ Satelite (x3) Dispositivo de “disparo” de 12V Boton de “bypass” de los 12V de “disparo” Subwoofer Activo Tornamesa24 El i t E -15 PF i Ma n u a l d E us u a r i O Inicio suave- Uso continuo y tiempo de Break Cuando se le aplica alimentación por primera vez al Elite-15 PF i (El interruptor de encendido-Breaker debe ser colocado en la posición de “on” o prendido) la función de inicio suave esta activada. Se escuchará un sonido audible de “clack” cuando el Elite-15 PF i sea prendido o apagado por primera vez. Este sonido es producido por el circuito de Inicio Suave (Relevador) de 30 amperes de inicio suave cuando se acopla o desacopla. No hay virtualmente nada en la construcción del Elite-15 PF i, en su diseño o componentes usados para determinar el tiempo de vida del producto y no hay un consumo de energía o alimentación considerable que medir en su servicio eléctrico más que el del LED indicador de alimentación, las lámparas, y los circuitos relevadores. Por esta razón el Elite-15 PF i se debe dejar con su palanca de alimentación encendida permanentemente ya que el costo es insignicante por mes. Este es un benecio adicional, ya que muchos audio/videólo encuentran un signicativo mejoramiento en el desempeño cuando se dejan componentes de baja alimentación permanentemente cargados (encendidos). De hecho, esto es verdad y se cumple con el Elite-15 PF i. Aunque funcionará perfectamente desde que se saque de su caja de cartón de envío, el desempeño de sus circuitos mejorara después de aproximadamente 2 semanas de uso continuo o de “disparo” (“Break-in”). Supresion de picos transitorios de voltaje de AC y apagado por voltaje extremo Indicador de apagado por voltaje extremo El LED esta normalmente apagado. Este monitorea fallas en el cableado de AC- por ejemplo, una conexión accidental de un punto neutro a alimentación de 208 o 240VAC (esto ocurre comúnmente si un enchufe de 15 amperes no tiene una línea dedicada, pero en su lugar se ha cableado con un neutro conectado en cadena (daisy chained) del centro de carga de la casa). El circuito de Protección en Serie Multi-Etapa (SMP, Series Multi-stage Protection) sensa el voltaje que es muy alto y con el cual es imposible operar y deshabilita la alimentación antes de que pueda existir algún daño. Al iniciar la alimentación de esta unidad, el LED indicador de Voltaje Extremo se encenderá si la entrada de voltaje esta arriba del umbral de voltaje extremo en donde se apaga y la alimentación no se liberará a los enchufes de la unidad. Si la unidad se ha estado operando con una entrada de voltaje aceptable y subsecuentemente este voltaje excede 140V o cae debajo de 85V, se apagara y no enviará voltaje a los enchufes además de que la luz de Voltaje Extremo se encenderá. El circuito tentativamente se reajustará automáticamente en 5 segundos, de esta forma el reajuste manual solamente será necesario si existen fallas de cableado permanentes. Indicador de Protección OK Aunque el circuito de Furman SMP asegura virtualmente una protección libre de mantenimiento de picos y transitorios de voltaje, la naturaleza genera ocasionalmente fuerzas eléctricas que van más allá de las capacidades de cualquier dispositivo supresor de picos trascientes de voltaje y que serán absorbidas con un grado de daño. En el extraño caso de que ocurra, el LED de color Azul localizado al centro del panel delantero parpadeará, aun así la alimentación de AC estará presente en los enchufes de la unidad. Si esto pasara, algún nivel de protección de los picos de voltaje quedará o se mantendrá pero el rango de voltaje protegido por Furman no será el correcto. La unidad deberá ser enviada a Furman Sound o a un centro de servicio autorizado por Furman para su reparación. Nota: Si la alimentación principal esta arriba del umbral de voltaje alto y esto causará que la unidad no libere alimentación a los enchufes de la unidad, la alimentación no se podrá reestablecer sin que el operador manualmente apague la unidad y luego la encienda. Evite encender de regreso la unidad, sin primeramente haber revisado la fuente del problema y quizás cambiarla fuente de AC. Supresor de picos transitorios de voltaje para cable-satelite-Telco El Elite-15 PF i posee un supresor de picos transitorios de voltaje para líneas telefónicas estándar y líneas de cable y/o satélite que utilizan conectores coaxiales estándar. Como estos supresores de picos están en línea, requerirán un cable adicional para conectarlo de su salida al dispositivo de control que requiere protección. Todos los supresores de picos en línea poseen nuestra exclusiva tecnología de contaminación de tierra libre. Esto ayuda a eliminar ruido de audio, y ruido vistas como barras en el video que resultan por el uso de supresores en línea típicos. Además,25 FRANÇAIS ENGLISH ESPAÑOL nuestros supresores de cable y satélite son amigables con DVR y están preparados para televisión digital de Alta Denición. Señales con portadoras de DC así como señales con anchos de banda amplios pueden pasar a través de nuestro circuito. De hecho la pérdida es menor a 0.1dB a 1GHz de ancho de banda. Para conectar su cable a través de estos protectores en línea, simplemente siga los indicadores de “entrada” (IN) y “salida” (OUT) marcados al lado del Telco, conectores de Cable y Satélite. Nota: No es posible hacer que un protector en línea de cable y/o satélite sea “libre de mantenimiento” como se realiza con uno para línea de 120VAC. Eso necesita un ancho de banda de señal limitado que no permita pasar a la señal. Bajo condiciones extremas, es posible que un supresor de picos en uno de estos dispositivos se pueda sacricar después de un evento catastróco. Si la señal del teléfono, cable o satélite no pasa más por nuestro protector, por favor contacte a un representante de servicio local, instalador o a Furman para su servicio. Puesto que estos circuitos son modulares, el reemplazo se puede lograr en segundos con un módulo nuevo de TVSS. Para probar esto, simplemente desconecte el cable que entra y sale del Elite-15 PF i. Conecte el conector de entrada al componente que antes recibía el conector de salida, así estará saltándose la protección en línea. Si la señal esta presente (pero no cuando se usa el Elite-15 PF i) entonces el circuito de protección esta dañado (asuma que éste trabajo adecuadamente antes de una tormenta o un evento catastróco). Garantia Furman Sound, LCC. Garantiza al comprador original de este producto, el Elite-15 PF i de Furman, que el producto esta libre de defectos en materiales y fabricación por un periodo de 3 años a partir de la fecha de compra. Al comprador de este producto se le permite que en los 15 días después de la compra llene el registro de garantía y lo envíe por correo o en línea en la página de Internet de Furman. Si el comprador falla en completar el registro ya mencionado, el periodo de garantía se reducirá a 1 año a partir del día de compra. Si el producto no cumple con esta garantía limitada durante el periodo de garantía (como se especico arriba), el comprador debe de noticarlo a Furman de manera escrita describiendo los defectos. Si los defectos son del tipo y naturaleza que esta garantía cubre, Furman autorizará al comprador a regresar el producto a la fábrica de Furman o a un centro de servicio local autorizado por Furman. La reclamación de garantía deberá de ser acompañada por una copia de la factura original de compra mostrando la fecha de compra; esto no es necesario si el registro de la garantía se ha completado ya sea habiendo enviado la tarjeta de garantía llena por correo o habiéndose registrado en línea en el sitio de Internet de Furman. Los cargos de envío a la fábrica de Furman o al centro de servicio local autorizado por Furman deberán ser realizados por el comprador y por adelantado. Furman deberá, bajo su propio costo, reparar o reemplazar el producto defectuoso, según las opciones que tenga Furman. Los gastos de envío de regreso del producto al comprador serán pagados por Furman. Garantía de equipo conectado: La garantía de equipo conectado de Furman Sound cubre equipo que es dañado por voltajes transitorios (en “ocurrencia”) cuando esta correctamente conectado a través del Elite-15 PF i y cuando éste esta conectado a una línea de AC con una tierra física de protección en un lugar interior o cerrado. La garantía de equipo conectado de Furman se limita a la cantidad del deducible en la póliza personal de seguro del comprador y que es de arriba de $500.00. Para demandar o reclamar esta garantía de equipo conectado, el comprador debe enviar una copia de su reclamo de póliza de seguro personal por el equipo dañado a Furman y completar la forma de reclamo de la garantía de equipo conectado de Furman (llamar a Furman al [phone] para obtener la forma). Furman se reserva el derecho de revisar el producto Furman dañado, el equipo conectado dañado y el sitio donde ocurrió el daño. Todos los costos de envío del equipo dañado a Furman para inspección deben ser cubiertos por el comprador. El equipo dañado debe estar disponible para inspección hasta que el reclamo haya nalizado. La garantía de equipo conectado también tiene una vigencia de 3 años a menos que el comprador no complete el registro de garantía en los 15 días después del día de compra, al tiempo en el cual, el periodo de la garantía de equipo conectado también se reduce a 1 año a partir del día de compra. Todas las garantías contenidas adjuntas son nulas e inválidas si: El protector de picos de Furman en uso durante el evento no se provee a Furman para inspección por requerimiento de Furman y que es el único gasto para el comprador, Furman determinará que el protector de picos se ha abierto, se ha instalado de manera incorrecta, alterado de alguna forma o tratado26 El i t E -15 PF i Ma n u a l d E us u a r i O de forzar, Furman determinará que el daño no es resultado de lo ocurrido o no ocurrido en el lugar o Furman determinará que el equipo conectado no fue usado bajo condiciones normales de operación o en correspondencia con las instrucciones del fabricante para conectar equipo. Todos los protectores de picos de Furman deben ser conectados directamente a una línea de alimentación de AC apropiadamente cableada con tierra física y no debe de estar conectada en cadena (Daisy-chained) en serie con otras tiras de alimentación, Fuentes de alimentación (UPS, Universal Power Supply), otros protectores de picos, adaptadores de 3 terminales a 2, o cables de extensión. Cualquier instalación de este tipo invalidará esta garantía. La garantía de Furman solo protege contra daño de equipo propiamente conectado donde Furman ha determinado, a su única discreción, que el daño resultante de lo ocurrido y que no se pudo proteger contra actos de Dios (otros que no son luz) tales como inundaciones, terremotos, guerra, terrorismo, vandalismo, robo, desgaste y rasguños por uso normal, erosión, agotamiento, obsolescencia, abuso, daño debido a disturbios de bajo voltaje (sobrecargas de centro de carga, entre otros), programas no autorizados o alteración o modicación del equipo en el sistema. No use este producto de ninguna manera con un generador, calentador, bombas de aceite, dispositivos relacionados con agua, dispositivos para apoyo a la vida, como dispositivo médico, en automóviles, motocicletas o como cargador de baterías para carros de golf. Para uso en interiores solamente y en áreas secas. Todas las garantías contenidas adjuntas son nulas e inválidas si se usa de cualquier forma con alguno de los dispositivos ya mencionados. LA pRECEDENTE ESTÁ EN LUGAR DEL RESTo Y ToDAS LAS GARANTÍAS, EXpRESAS o IMpLICADAS, INCLUYENDo pERo No LIMITADo A LAS GARANTÍAS IMpLICADAS DE MERCADIBILIZACIÓN Y ApTITUD pARA UN pRopoSITo ESpECÍFICo. Furman No garantiza contra daños y defectos que se presenten por un uso anormal o impropio, o por manejo del producto; contra defectos o daños que se presenten por una instalación inapropiada, contra defectos en productos o componentes no manufacturados por Furman, o contra daños resultantes de productos o componentes no hechos para Furman o de Furman. Esta garantía puede ser cancelada por Furman a su discreción si el producto es modicado de alguna manera sin autorización escrita por Furman. Esta garantía también no aplicará a productos sobre los cuales las reparaciones se hayan hecho o hayan sido realizadas por personas que no han sido autorizadas por Furman de manera escrita. LA GARANTÍA ES EXCLUSIVA. La única y exclusiva obligación de Furman será reparar o reponer el producto defectuoso en la manera y por el periodo descrito anteriormente. Furman no tendrá ninguna otra obligación con respecto a este producto o cualquiera de sus partes si está basado en contrato, agravio, responsabilidad terminante, o de otra manera. Bajo ninguna circunstancia, si está basado en esta garantía limitada o de otra manera, Furman no esta obligado por daños incidentales, especiales o consecuentes. Las declaraciones o acuerdos orales o escritos con empleados o representantes de Furman No CoNSTITUYEN GARANTÍAS, no será conado por el comprador y no son parte del contrato de venta o de esta garantía limitada. Esta garantía limitada mantiene la entera obligación de Furman con respecto al producto. Si alguna parte de esta garantía limitada se determina inválida o ilegal, el resto permanecerá con toda la fuerza y efecto. El reclamo de garantía deberá acompañarse de una copia de la factura de compra original donde se muestre la fecha de compra (Si la tarjeta de registro de garantía fue enviada por correo en el periodo de compra o si el producto fue registrado en línea, esto no es necesario). Antes de regresar cualquier equipo para reparación, asegúrese que esta debidamente empaquetado y amortiguado contra daños de transportación y que esta asegurado.27 FRANÇAIS ENGLISH ESpAÑoL Especificaciones Capacidad de corriente de AC Entrada- Capacidad requerida de 15 amperes Salida- 11 a 15 amperes RMS (máximo, todas las terminales combinadas y continuas) Atenuación de Ruido Linear Modo Transversal (Diferencial): >40dB de 10khz a 100kHz. >80dB de 100khz a 1GHz. (Curva de atenuación linear de 0.05 a 100Ω de impedancia de línea) Supresión de picos de voltaje transitorios 120 VAC – Protección en Serie Multi-Etapa – No sacricatorio con cero contaminación de tierra (188V pico @ 6000V, 3000A de entrada) Apagado de Voltaje Extremo (>140 VAC) Telco Cable / Satélite (menor a 0.1dB de pérdida por inserción) Consumo 12Watts por los circuitos de control y display independiente de la carga Terminales o enchufes 1 (enchufe con ltraje linear, panel delantero) 4 (enchufes con ltraje lineal, audio-video, 2 con opciones de voltaje de “disparo” de 12V) 4 (enchufes con ltraje linear con ltraje ultrasónico adicional para componentes de video. 2 con opción de voltaje de “disparo” de 12V) 4 (enchufes para amplicador con Tecnología de Factor de Potencia -,reserva de 3 amperes RMS-carga resistiva, arriba de 45 amperes pico, 2 con 5 segundos de retraso vía voltaje de “disparo” de 12V)) Dimensiones 4” H x 17” W x 14.75” D (10.16cm H x 43cm W x 38cm D) (1 espacio de rack sin patas de goma) Peso 15lbs (7kg)28 El i t E -15 PF i Ow n E r ’s Ma n u a l Notes:29 FRANÇAIS ENGLISH ESpAÑoL Notes:30 El i t E -15 PF i Ow n E r ’s Ma n u a l Notes:31 FRANÇAIS ENGLISH ESpAÑoL1690CorporateCircle•Petaluma,California,USA94954 Phone:[phone]•Fax:[phone] www.FurmanSound.com E15PFi_Rev4d
