| Tipo de producto | Acondicionador de alimentación con protección contra sobretensiones y filtrado RFI/EMI |
| Marca | Furman |
| Modelo | Merit M-8DX |
| Dimensiones (Al x An x Pr) | 1,75 pulg x 19 pulg x 7,5 pulg (4,45 cm x 48,26 cm x 19,05 cm) |
| Peso | 2,7 kg |
| Alimentación | 120 V CA, 60 Hz |
| Corriente de salida máxima | 15 amperios |
| Número de tomas | 9 tomas (8 en la parte trasera, 1 en la parte delantera) |
| Protección contra sobretensiones | Sí, con indicador de protección OK |
| Filtrado RFI/EMI | Reducción de interferencias radioeléctricas y electromagnéticas |
| Voltímetro digital | Presente, visualización del voltaje en incrementos de 1 V, precisión ±2 V |
| Iluminación del rack | Dos lámparas retráctiles con regulador (bombillas de 120 V, 4 W cada una) |
| Capacidad máxima de impulso | 12 000 amperios |
| Disipación de energía | 150 julios |
| Disyuntor | Sí, 15 amperios, botón de reinicio en la parte trasera |
| Construcción | Rack de acero pintado en negro |
| Garantía | 3 años |
| Limpieza | Paño húmedo, sin disolvente ni limpiador abrasivo |
| Seguridad | No exponer al agua o la humedad; desconectar antes de limpiar |
| País de fabricación | Diseñado en EE. UU., fabricado en China |
Preguntas frecuentes - Merit M-8DX Furman
Preguntas de los usuarios sobre Merit M-8DX Furman
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Regleta en formato PDF gratis! Encuentra tus instrucciones Merit M-8DX - Furman y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Merit M-8DX de la marca Furman.
MANUAL DE USUARIO Merit M-8DX Furman
EL M-8x² CUENTA CON:
Filtro de ruido de CA para reducir la interferencia electromagnética y radiofrecuencia (IFR/IME)•
Protección contra sobretensiones y corrientes de fuga, las cuales permiten que el equipamiento esté • seguro y que su energía sea limpia
Indicador de Protección OK•
8 tomas de corrientes en el panel trasero, con toma de corriente de conveniencia en el panel frontal•
15 amperios de valor nominal, con interruptor•
Tres años de garantía•
EL M-8Lx CUENTA CON:
Filtro de ruido de CA para reducir la interferencia electromagnética y radiofrecuencia (IFR/IME)•
Protección contra sobretensiones y corrientes de fuga, los cuales permiten que el equipamiento esté • seguro y que su energía sea limpia
Indicador de Protección OK•
Protección contra sobretensiones y corrientes de fuga, los cuales permiten que el equipamiento esté • seguro y que su energía sea limpia
8 tomas de corrientes en el panel trasero, con toma de corriente de conveniencia en el panel frontal•
15 amperios de valor nominal, con interruptor•
Luz con dos lámparas retractiles con control de graduación de luz para una iluminación práctica en el • bastidor
Tres años de garantía•
EL M-8Dx CUENTA CON:
Filtro de ruido de CA para reducir la interferencia electromagnética y radiofrecuencia (IFR/IME)
Protección contra sobretensiones y corrientes de fuga, los cuales permiten que el equipamiento esté • seguro y que su energía sea limpia
Protección contra sobretensiones y corrientes de fuga, los cuales permiten que el equipamiento esté • seguro y que su energía sea limpia
Indicador de Protección OK•
8 tomas de corrientes en el panel trasero, con toma de corriente de conveniencia en el panel frontal•
15 amperios de valor nominal, con interruptor•
Luz con dos lámparas retractiles con control de graduación de luz para una iluminación práctica en el • bastidor
Medidor de voltaje•
Tres años de garantía•
INTRODUCCIÓN
Gracias por comprar un Estabilizador de tensión Merit Series de Furman, y felicitaciones por su elección. Los estabilizadores de tensión Merit Series ofrecen excelente protección contra sobretensiones y además, actúan como filtro de ruido de CA para reducir la IFR/IME.
INFORMACIÓN DE SEGURIDAD
Para obtener mejores resultados de su unidad Merit Series de Furman, lea detalladamente este manual antes de usarlo.
Advertencia:
Para reducir el riesgo de descarga eléctrica, no exponga este equipamiento a la lluvia ni a la humedad. Hay altos voltajes peligrosos dentro de la caja. No quite las cubiertas. Solamente consulte a personal calificado en caso de que el equipo necesite reparación.
El flash de luz con un símbolo de punta de flecha tiene la intención de alertar al usuario sobre la presencia de voltaje peligroso no aislado dentro de la caja del producto que puede ser de una magnitud suficiente para constituir un riesgo de descarga eléctrica.
Este equipo solo deberá ser conectado con un tomacorriente especificado para 20 amperes y derivado del circuito principal. El total de corriente consumida en los tomacorrientes de este equipo no deberá exceder a 15 Amperes y ningún tomacorriente deberá proporcionar más de 12 Amperes en forma individual.
Normas importantes de seguridad:
(Lea antes de instalar)
-
Lea y observe todas las normas de seguridad y las instrucciones de operación antes de instalar su unidad Merit Series. Mantenga estas instrucciones para tenerlas como referencia en el futuro.
-
Su unidad Merit Series no debería utilizarse cerca del agua; por ejemplo, cerca de una tina, lavatorio, lavaplatos, lavadero, en una superficie húmeda, cerca de una piscina, etc.
- No coloque su unidad Merit Series cerca de fuentes de calor, tales como radiadores, registra- dores de calor, hornallas, cocinas u otros dispositivos que irradian calor.
- Las unidades Merit Series deberían estar conectadas solamente a una salida de 120VCA, 60Hz, 15A. No anule el terreno o cambiar la polarización de la energía enchufe.
- Desvíe el cable de energía y otros cables para que no lo pisen, tropiecen o tensen. Preste especial atención a la condición en que se encuentran los cables en los enchufes, y en la parte que sale de su unidad Merit Series. Para evitar riesgo de incendio o lesión, deben reemplazarse los cables dañados inmediatamente.
- Limpie su unidad Merit Series con un paño húmedo solamente. No utilice solventes ni limpiadores abrasivos. Nunca vierta líquido sobre ni dentro de la unidad.
- SSi ocurre alguno de los siguientes eventos, comuníquese inmediatamente con el Servicio de atención al cliente de Furman. Su unidad podría necesitar reparación si:
- Se cayeron objetos o se derramó líquido dentro de la unidad;
- La unidad estuvo expuesta a la lluvia o hume-
dad;
- La unidad no parece estar funcionando normalmente;
- La unidad se cayó, o se dañó la caja;
-
Las luces retractiles no funcionan (M-8Lx /M-8Dx).
-
No trate de reparar su unidad Merit Series de ninguna otra manera que no esté descrita en este manual. Para todos los otros servicios de reparación, se debe delegar a un personal de reparación calificado.
CARACTERÍSTICAS
M-8x²
El estabilizador de tensión M-8 ^2 ofrece 9 salidas intercambiables para el equipamiento de energía eléctrica. No sólo protege todo lo que esté enchufado contra sobretensiones y corrientes de fuga, sino que además cuenta con un filtro de ruido de CA incorporado para evitar la interferencia IFR/IME del sistema. Esto permite que el equipamiento funcione mejor y dure mucho más tiempo.
M-8Lx
Además de las características del M-8x el M-8Lx cuenta con luces en el bastidor. Un control de graduación de luz para las luces del bastidor, el cual permite que el usuario adapte el nivel de iluminación.
M-8Dx
Además de todas las características de la M-8Lx, la M-8Dx ofrece un laboratorio digital voltímetro de precisión que muestra los metros de tensión en 1 - voltios pasos. La precisión del voltímetro es ± 2 voltios.
FUNCIONAMIENTO
Luces retractiles en el bastidor y control de graduación de luz:
El M-8Lx y M-8Dx utiliza un control de graduación para los dos tubos de luz del panel frontal retractiles. La perilla de graduación controla el brillo de ambos artefactos de luz. Gire en el sentido de las agujas del reloj para incrementar el brillo; gire en el sentido contrario de las agujas del reloj para disminuir el brillo. Cuando las luces no se utilizan, recomendamos pulsar todos los dispositivos dentro del bastidor para maximizar la vida útil de las bombillas.
Interruptor oscilante de encendido/apagado:
Los interruptores oscilantes de encendido/apagado del panel frontal permiten encender y apagar todas las tomas de corrientes (incluso la toma de corriente del panel frontal), así como también las luces retractiles. Este interruptor de alimentación de capacidad de 15 amperios fue especialmente diseñado para tolerar las enormes demandas de corriente de entrada de muchos de los amplificadores de energía.
Interruptor:
Si no tiene energía en los toma corrientes aunque la unidad está enchufada, el interruptor puede haberse desconectado. Para reajustar el interruptor, pulse el botón redondo de reinicio ubicado en el panel trasero.
Indicador de protección:
Aunque los supresores de picos de voltaje con cero contaminación de tierra de Furman raramente requieren servicio, la naturaleza tiene una forma de crear ocasionalmente fuerzas eléctricas que están más allá de la capacidad de absorción y atenuación de cualquier dispositivo supresor de picos de voltaje, provocando un daño en ellos. En
caso de que esto llegue a suceder, el LED de protección ("Protection OK") se apagará. En este caso, el circuito de protección de Furman está siendo comprometido. Launidad deberá enviarse a servicio para su reparación.
Digital del voltímetro (M-8Dx):
Furman digital del voltímetro continuamente medidas de las tensiones dentro de una típica tolerancia de ±2VAC.
NOTA: Las unidades Merit Series no compensan el alto ni bajo voltaje de las líneas. Si mueve con frecuencia su bastidor a diferentes ubicaciones, deriva energía de los generadores, usa cables de extensión, viaja a otros países, o está en un área propensa a que ocurran oscurecimientos parciales, puede beneficiarse con el uso de uno de los reguladores de voltaje de línea CA de Furman.
TRES AÑOS DE GARANTÍA LIMITADA
¡CONSERVE SU RECIBO DE VENTA! El recibo es su prueba de compra y confirma que el producto se compró en un distribuidor autorizado por Furman. Será necesario enviarlo a Furman para procesar cualquier reclamo de garantía.
Furman, una marca de Panamax Inc., garantiza su producto Merit x Serie (el "Producto") de la siguiente manera: Furman garantiza al comprador original del producto que el producto vendido de acuerdo con este documento no poseerá ningún defecto de material ni mano de obra por un período de cinco años desde la fecha de compra. Si el producto no cumple con esta Garantía Limitada durante el período de garantía (como se especificó anteriormente en el presente), el comprador deberá notificar a Furman sobre los defectos reclamados a través de un llamado telefónico al 707-763-1010 o por correo electrónico a (info@ furmansound.com). Si los defectos son de tal tipo o naturaleza que están cubiertos por esta garantía, Furman autorizará al comprador a devolver el producto a la oficina central de Furman. Los reclamos de garantía deben estar acompañados por una copia de la factura o recibo de compra originales que demuestren la fecha de compra. El comprador del producto deberá pagar por adelantado los gastos de envío hasta la oficina central de Furman. Furman deberá proveer, a su cargo, un producto de reemplazo o, si Furman lo decidiera, la reparación del producto defectuoso. Furman pagará los gastos de envío para devolverle el producto al comprador.
LO ANTERIOR SE CONSIDERA EN LUGAR DE TODAS LAS OTRAS GARANTÍAS, EXPRESAS O IMPLÍCITAS, ENTRE LAS qUE SE INCLUY-EN, PERO NO SE LIMITAN A LAS GARANTÍAS IMPLÍCITAS DE COMERCIALIZACIÓN O DE APTITUD PARA UN FIN DETERMINADO.
Furman no ofrece garantía contra daños o defectos que surjan del uso inadecuado o de la manipulación anormal del producto, o contra defectos o daños que surjan de la instalación inadecuada. Esta garantía será cancelada por Furman a su entera discreción si el producto es modificado de alguna manera sin autorización previa de Furman o Panamax Inc. Esta garantía tampoco se aplica a productos que hayan sido reparados o hayan tenido un intento de reparación realizado por personas que no poseen autorización escrita de Furman o Panamax Inc.
ESTA GARANTÍA ES EXCLUSIVA. La única y exclusiva obligación de Furman será reparar o reemplazar el producto defectuoso de la manera y por el período mencionado anteriormente. Furman no tendrá ninguna otra obligación con respecto a los
productos ni a ninguna de sus piezas, ya sea que se base en el contrato, agravio, responsabilidad objetiva o de alguna otra forma. En ningún caso, ya sea que se basa en esta Garantía Limitada o de cualquier otra manera, Furman no será responsable por ningún daño accidental, especial o importante. Esta Garantía Limitada establece la entera obligación de Furman con respecto al producto. Si alguna parte de esta Garantía Limitada se determinara como inválida o ilegal, el resto continuará en plena vigencia y efecto.
REPARACIÓN
Si tiene preguntas o problemas con respecto a su unidad Furman, puede comunicarse con el Departamento de Atención al Cliente de Furman al (707) 763-1010 que está disponible de 8 A. M. a 4:30 P. M., Hora del Pacífico o por correo electrónico a info@furmansound.com. Si una unidad necesita servicio técnico, debe contar con un número de autorización de devolución asignado por el Departamento de Atención al Cliente de Furman.
Antes de devolver algún equipo para su reparación, asegúrese de que esté embalado correctamente y protegido de los daños que pudiera sufrir durante el envío, y que esté asegurado. Le sugerimos que conserve la caja de embalaje original y que la utilice cuando envíe el producto para el servicio técnico. Además, adjunte una nota breve en la que indique su nombre, dirección, número de teléfono y una descripción del problema. Coloque su número de autorización de devolución en tamaño grande para que se vea bien, en el frente de todos los embalajes.
M-8x ^2 EL PANEL FRONTAL
M-8Lx EL PANEL FRONTAL
M-8Dx EL PANEL FRONTAL

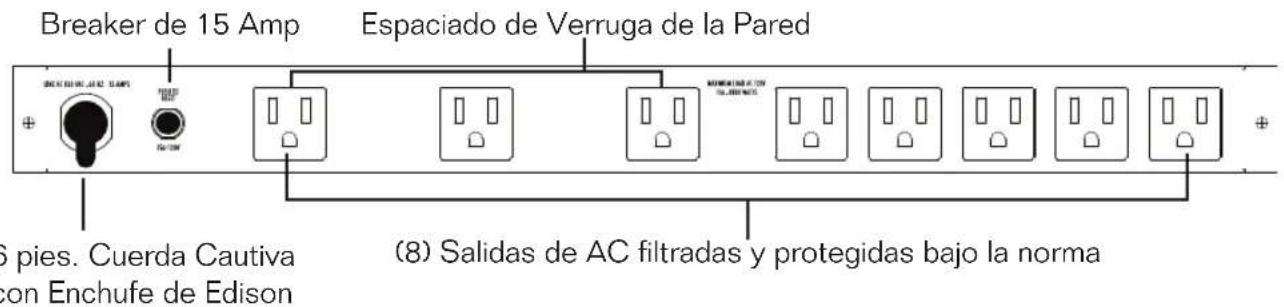

MERIT SERIES LA PARTE POSTERIOR
ESPECIFICACIONES
Corriente máxima de salida:
15 Amperios
Cable de línea:
Cuerda de 6 pies cautiva, 3x14 AWG
Lámparas (Si presente):
Dos 120V bulbos incandescentes, 4 watts cada uno
Voltaje de operación:
120VAC 60Hz
Modo de protección contra corriente de fuga:
Tensión de línea neutra
Disipación de energía:
150 Julios
Corriente de impulso máximo:
12.000 Amperios
Voltaje de operaciones continuo máximo:
130 VAC RMS
Atenuación de ruido (Modo transversal):
M-8x²: Mayor que 23db, 200Khz to 10MHz
M-8Lx: Mayor que 26db, 200Khz to 10MHz
M-8Dx: Mayor que 26db, 200Khz to 10MHz
Dimensiones:
M-8x²: 1.75" alto X 19" ancho X 3.75" diámetro
M-8Lx/M-8Dx: 1.75" alto X 19" ancho X 7.5" diámetro
Peso:
M-8x²: 2 Kg.
M-8Lx: 2.5 Kg.
M-8Dx: 2.6 Kg.
Construcción:
Bastidor de acero, pintado de negro
FURMAN®
Furman
Diseñados en los EE.UU. • Hecho en China
