HAHG7WL5WS6X/1 - Cuisinière HAIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson à gaz encastrable
Marque	Haier
Modèle	HAHG7WL5WS6X/1
Alimentation gaz	G20 (méthane) 20 mbar ou G30 (GPL) 28-30 mbar
Alimentation électrique	220-240 V ~ 50/60 Hz
Type de gaz adaptable	Gaz naturel et GPL (bouteille) – conversion possible
Nombre de brûleurs	4 (Auxiliaire, Semi-Rapide, Rapide, Double Couronne)
Puissance des brûleurs	Auxiliaire 1,00 kW, Semi-Rapide 1,75 kW, Rapide 2,70 kW, Double Couronne 5,00 kW
Allumage	Électronique intégré par bouton
Dimensions de la découpe (L x P)	Environ 750 x 500 mm (selon modèle – voir notice)
Épaisseur du plan de travail	25 à 45 mm
Distance minimale au-dessus de la plaque	700 mm (hotte ou meuble)
Matériau de la surface	Verre (vitrocéramique) ou acier inoxydable selon version
Type de grilles	Grilles en fonte ou chromées
Sécurité	Arrêt de sécurité : si flamme s'éteint, couper le gaz et attendre avant rallumage
Nettoyage	Eau savonneuse, éviter abrasifs ; brûleurs démontables
Pièces détachées	Disponibles via service après-vente Haier
Garantie	Garantie constructeur (consulter conditions)
Normes	Conforme UE 2016/426 (GAR) et directive DEEE 2012/19/UE
Raccordement électrique	Nécessite un disjoncteur bipolaire ; câble H05V2V2-F 3x0,75 mm²

FOIRE AUX QUESTIONS - HAHG7WL5WS6X/1 HAIER

Comment allumer un brûleur ?

Appuyez et tournez le bouton dans le sens inverse des aiguilles d'une montre jusqu'au symbole de flamme maximale (position 9). Maintenez enfoncé 5 secondes après allumage. L'allumage électronique produit des étincelles tant que le bouton est actionné.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que l'alimentation électrique fonctionne et que le gaz est ouvert. Si après 5 secondes le brûleur ne s'allume pas, relâchez le bouton, attendez au moins 1 minute, puis réessayez. En cas d'échec, utilisez une allumette ou un briquet.

Quels types de gaz puis-je utiliser ?

La plaque est réglée en usine pour le gaz naturel (G20, 20 mbar). Elle peut être adaptée au GPL (G30, 28-30 mbar) en remplaçant les injecteurs et en ajustant le réglage de flamme minimale. Consultez la notice pour la procédure.

Comment régler la flamme minimale ?

Allumez le brûleur, tournez le bouton sur le réglage minimum. Retirez le bouton et ajustez la vis de régulation avec un tournevis 'Terminal' : tourner dans le sens horaire réduit le débit, antihoraire l'augmente. La flamme doit faire environ 3-4 mm de long.

Comment nettoyer la plaque de cuisson ?

Laissez refroidir, débranchez l'appareil. Nettoyez avec de l'eau chaude savonneuse et un chiffon doux. Évitez les abrasifs, détergents corrosifs ou racloirs métalliques. Les brûleurs peuvent être démontés et nettoyés à l'eau savonneuse, puis bien séchés avant remontage.

Quelles casseroles utiliser ?

Utilisez des récipients à fond plat dont le diamètre correspond à la taille du brûleur (voir tableau des diamètres dans la notice). La flamme ne doit pas dépasser le fond de la casserole. Évitez les récipients à fond concave ou convexe.

Que faire en cas d'odeur de gaz ?

Coupez immédiatement l'alimentation en gaz de l'appareil. N'utilisez pas de flamme nue. Ouvrez les fenêtres et appelez un professionnel qualifié (installateur agréé). Ne cherchez pas de fuite avec une allumette.

Comment installer la plaque dans le plan de travail ?

La découpe doit respecter les dimensions indiquées dans la notice (ex. 750x500 mm). Le plan de travail doit résister à la chaleur (100°C min) et faire 25-45 mm d'épaisseur. Respectez les distances de sécurité : 700 mm au-dessus, 70 mm à l'arrière (commandes avant) ou 50 mm (commandes latérales). Utilisez le joint d'étanchéité fourni.

Puis-je utiliser un nettoyeur vapeur ?

Non, l'utilisation d'un nettoyeur vapeur ou d'un vaporisateur haute pression est interdite. Cela pourrait endommager l'appareil et créer un risque électrique. Utilisez uniquement des méthodes de nettoyage manuelles.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Déposez-le dans une déchèterie ou rapportez-le à votre revendeur lors de l'achat d'un équipement équivalent (reprise gratuite). L'appareil est soumis à la directive DEEE (2012/19/UE).

MODE D'EMPLOI HAHG7WL5WS6X/1 HAIER

Nous vous recommendons de conserver les instructions d'installation et d'utilisation pour referencia ultérieure, et avant d'installer la plaque de cuisson, notez son numéro de série au cas où vous auriez besoin d'obtenir del'aideduserviceaprès-vente.

• AVERTISSEMENT: l'appareil et ses parties accessibles deviennent chauds au cours de l'utilisation. Il fautaire attention à ne pas toucher les éléments de chauffage. Les enfants de moins de 8 ans doivent être tenus à écart del'appareil, àmoins d'étreconstamments surveillés.
• Lesenfantsnedoiventpasjoueravecl'appareil.
• Cet apparéil peut être utilisé par des enfants sages de 8 ans et pluset par desp成年人es ayant des capacité physiques, sensorielles ou mentales réduitesou bienmanquant d'expérienceetdeconnais-sances,s'ilssont surveillésouont reçu desinstructionsrelatives à l'utilisationdel'appareil d'unemanièresûreetenayantconsciencedeseventuelsrisques.
• Lenettoyageetl'entretiennedoiventpasêtreeffectuéspardesenfants nonsurveillés.
• AVENTISSEMENT : l'appareil et ses parties accessibles deviennent chauds au cours de l'utilisation. Veillez à ne toucher aucune partie chaude.
• AVERTISSEMENT : les parties accessibles peuvent devenir chaudes au coursdel'utilisation. Tenezlesjeunesenfantssal'écartdel'appareil.
• AVERTISSEMENT : afin d'éviter tout danger provoqué par le réarmement accidentel du disjoncteur thermique, l'appareil ne doit pas être alimenté par un commutateur extérieur, comme une minuterie, ni étant raccordéàuncircuitquiestréquélièrementalluméétéint.
• Les enfants de moins de 8 ans doivent être gardés à bonne distance de l'appareils'ilsnesontpasconstammentsurveillés.
• N'utilisez pas de nettoyeur vapeur ou de vaporisateur à haute pression pourlesopérationsdenenetovage.
• Débranchez l'appareil du secteur avant d'effectuer tout travail ou opérationd'entretiendessus.

• Raccordez une fiche sur le cordon d'alimentation qui soit capable de supporter la tension, le courant et la charge indiqués sur l'étiquette

• Et dotée d'un contact de terre. La prise doit être adaptée à la charge indiquéesurl'étiquetteetdoitavoirlecontactdeterreraccordéetenétat de fonctionnement. Le conducteur de terre est de couleur jaune-verte. Cette opération doit être effectué par un professionnelnel qualifié. En cas d'incompatibilité entre la prise et la fiche de l'appareil, demandez à un électricien qualifié de remplacer la prise par une autre d'un type adapté. La fiche et la prise doivent être conformesaux normes en viqueur dans le pays d'installation. Le raccordement à la source de courant peut également être effectué en plaçant un disjoncteur omnipolaire, avec séparation des contacts conforme aux exigences de la catégorie de surtension III, entre l'appareil et la source de courant capable de supporter la charge raccordée maximale et qui soit conforme à la législation en viqueur. Le cable de terre jaune-vert ne doit pas être interrompuparledisjoncteur.Lapriseouledisjoncteunipolaireutilisé pour le raccordement doit être facilement accessible lorsque l'appareil estinstallé.

• Le débranchement peut être obtenu en faisant en sorte que la fiche soit accessible ou en incorporeant un interrupteur dans le câblage fixe conformémentauxreglesdecâblage.
• AVERTISSEMENT: utilisez uniquement des protections de la plaque de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans le mode d'emploi comme des protections de la plaque de cuisson appropriées ou incorporees à l'appareil. L'utilisation deprotectionsinappropriéespeutprovoquerdesaccidents.
• AVERTISSEMENT : il peut s'avérer dangereux de cuisiner sur une plaque de cuisson avec des matières grasses ou de l'huile sans surveiller la cuisson car celles-ci peuvent prendre feu. Ne tentez JAMAIS d'éteindre un incendie avec de l'eau, mais éteignez l'appareil puis couvrez la flamme pareexempleavecuncouvercleouunecouverturepare-flammes.
• • AVERTISSEMENT : risque d'incendie : ne laissez aucun objet sur les surfacesdecuisson.
• ATTENTION: le processus de cuisson doit être surveillé. Un processus decuissondecourteduréedoitêtresurveilléencontinu.

• Si elles sont prsentes, ne regardez pas fixement les lampes halogènes delaplaquedecuisson.

• Ne posez pas d'objets métalliques tels que des couteaux, des fourchettes, des cuillères ou des couvercles sur la plaque de cuisson. Ils pourraientchauffer.

• Le papier d'aluminium et les poêles en plastique ne doivent pas être placéssurleszonesdechauffage.

Après chaque utilisation, un peu de nettoyage de la plaque de cuisson est nécessaire pour éviter l'accumulation de saleté et de graisse.

• Lorsqu'elle est laissée, elle est recuite lors de l'utilisation de la plaque de cuisson et brûle en dégageant de la fumée et des odeurs désagréables, sansparlerdesrisquesdepropagationdufeu.
• Évitez de toucher les zones de chaleur pendant le fonctionnement oupendantuncertaintempsaprèsl'utilisation.
  Utiliseztoujourssustensilesappropriés.
• Placeztoujourslacasseroleaucentrede l'appareilsur lequelvouscuinez.
• Neplacezriensurlepanneaudecommande.
• N'utilisezpaslaplaquedecuissoncommeplandetravail.
• N'utilisezpaslasurfacecommeplancheadécouper.
• Ne placez pas d'objets lourds sur le dessus de la plaque de cuisson. S'ilts tombentsurlaplaquedecuisson,ilspeuventcauserdesdommages.
• N'utilisezpaslaplaquedecuissonpourstockerdesarticles.
• Neplacezpaslesustensilesdecuisinesurlaplaquedecuisson.
• N'utilisez pas des produits rugueux ou abrasifs ni des racloirs en métal pointus pour nettoyer les vitres, car ils peuvent rayer la surface du verre etlebriser.
• Si le cordon d'alimentation est endommagé, faites-le remplaçer par le Fabricant, le service après-vente ou un électricien qualifié pour éviter tout risque d'accident. Le conducteur de terre (jaune-vert) doit avoir une longueur supérieure à 10 mm du côté du bornier. La section des conducteurs internes doit être adaptée à la puissance absorbée par la plaque de cuisson (indiquée sur l'étiquette). Le cordon d'alimentation doit être type H05V2V2-F.
• Aucun réglage/opération supplémentaire n'est requis pour faire fonctionnerl'appareilauxféquencesnominales.
• Cet apparéil n'est pas prévu pour être utilisé au moyen d'une minuteurie extérieureoud'unsystèmemedétélécommandes séparé.

Consignes de sécurité
Instructions pour l'installateur
Connexions
Utilisation de la plaque de cuisson - mode d'emploi
Entretien et nettoyage
Après-vente
Protection de l'environnement
Informations techniques

Merci d'avoir acheté une plaque de cuisson à gaz Haier. Veuillez lire attentivement ce manuel d'instruction avant d'utiliser la plaque de cuisson et conservez-le dans un lieu sur pour pouvoir le consulterencasdebesoin.

L'installation d'un apparéil electroménager peut être une opération compliquée qui, si elle n'est pas effectué correctement, peut nuire sérieusement à la sécurité des consommateurs. C'est pour cette raison que la tâche doit être exécutée par une personne professionnel - lement qualifiée qui l'executera conformément aux règlementations techniques en vigueur. Dans le cas où ce conseil est ignoré et que l'installation est effectué par une personne non qualifiée, le fabricant décline toute responsabilité pour toute défaillance technique du produit, qu'elle entraîne ou non des dommages aux marchandises ou des blessures aux personnes.

INTEGRATION

La plaque de cuisson peut être installée sur n'importe quel plan de travail résistant à la chaleur à une température de 100^ et ayant une épaisseur de 25 à 45 mm. Les dimensions de l'insert à couper du plan de travail sont indiquées à la figure 2^ . Lorsqu'ilyaun esp entre la plaque intégrée et la cavité dessous, une paroi de séparation en matériel ou isolant doit être insérée (bois ou matériel ou similaire) (figure 3^ ). Si la plaque de cuisson est installée juste à côté d'un meuble, la distance entre la plaque de cuisson et le meuble doit être d'au moins 15 cm, tandis que la distance entre la découpe et le mur situé à l'arrière doit être d'au moins 7 cm; alors que la distance entre la plaque de cuisson et la paroi arrière doit être d'au moins 70 mm pour les plaques de cuisson de commande avant et 50 mm pour les plaques de cuisson de commande laterales. La distance entre la plaque de cuisson et toute autre unité ou apparéil au-dessus de celleci (p.ex. une hotte aspirante) ne doit pas être inférieure à 700 mm (figure 4^ ). Les objets métalliques dans le tiroir peuvent atteindre des températures élevées en raison de la recirculation d'air. Il est donc recommendé d'utiliser un panneau de bois intermédiaire. Important - Le schéma de la figure 1^ montre comment le scellant doit être appliqué.

L'unité de la plaque de cuisson est équipée en fixant les pince des fixation fournies à l'aide des troussitués salabasede l'appareil.
Lorsqu'une plaque de cuisson de 75 cm est

montée sur un four intégré, ce dernier doit être refroidiparventilation.

EMPLACEMENTAPPROPRIÉ

Cet apparéil doit être installé conformément à la réglementation envigueur et utilise unquivalent dans un espace bien ventilé. Lisez ces instructions avant d'installer ou d'utiliser cet apparéil. Un apparéil de cuisson à gaz produit de la chaleur et de l'humidité dans la zone dans laquelle il est installé. Pour cette raison, vous devriez assurer une bonne ventilation soit en gardant tous les passages d'air naturel ouverts, soit en installerant une hotte aspirante munie d'un conduit d'évacuation. Une utilisation intensive et prolongée de l' apparéil peut nécessiter une ventilation supplémentaire, par exemple l'ouverture d'une fenêtre ou une augmentation de la vitesse du ventilateur électrique, sivousenavezun.

Si une hotte ne peut pas etre installeree, un ventilateur electrique doit etre monte sur un mur extérieur ou une fenetre pour s'assurer qu'il

eaueeieentilation adequate. Le ventilateur
electrique doit etre en mesure d'effectuer un
changement d'air complet dans la cuisine 3-5
fois par heures.Linstallateur devrait respecter les
normesnationales envigueur.

RACCORDEMENT ÉLECTRIQUE (POUR LE R.-U. SEULEMENT) Avertissement - cet appeareil doitêtremisalaterre

Cet apparéil est conçu pour un usage domestique uniquement. Le raccordement à l'alimentation principale doit être effectué par un électricien compétent, en veillant à ce que toutes les réglementations en vigueur concernanciesinstallssoientrespectées. L' apparéil ne doit être raccordé qu'à un embranchement approprié, une fiche/prise de 3brochesde13 ampères n'est pas adaptée.Un interrupteur à double pôle doit être prévu et le circuitdoitétredotéd'uneprotectionadéquate contre les fusibles. D'autres détails sur les caractéristiques électriques de chaque produit figurent dans les instructions de l'utilisateur et sur la plaque signalétique de l' apparéil. Dans le cas d'un produit intégré, il est conseillé, si vous souhaitez utiliser un cable plus long que celui fourni,d'utiliseruntypérésistantalachaleur.

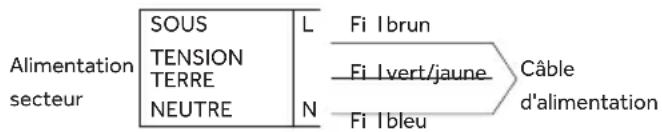

Le câblage doit être raccordé au secteur commesuit:

	À l'embranchementRacc
Fil vert et jaune	Raccordement à la terre
Fil bleu neutre	Raccordement
Fil brun	Raccordement sous tension

Remarque: Nous ne préconisons pas l'utilisation de dispositifs de fuite à la terre avec les apparciels de cuisson électriques installés sur des embranchements en raison des « déclenchements interpestifs » qui peuvent se produit. Il vous est à nouveau rappelé que l'appareil doit être correctement mis à laterre, lefabricant déclinant toute responsabilité pour tout événement resultant d'une installation électrique incorrecte.

BRANCHEMENTÉLECTRIQUE

Vérifier les données de la plaque signalétique, situées à l'extérieur de l'unité, afin de s'assurer que l'alimentation et la tension d'entrée sont appropriées. Avant le raccordement, vérifie le système de mise à la terre. Selon la loi, cet apparéil doit être mis à la terre. Si cette réglementation n'est pas respectée, le fabricant

ne sera pas tenu responsable des dommages causés aux personnes ou aux biens. Si une fiche n'est pas deja montée, installez une fiche adaptée à la charge indiquée sur la plaque signalétique. Le fil de terre est de couleur jaune/verte. La fiche doit toujours être accessible. Lorsque la plaque de cuisson est raccordée directement à l'alimentation électrique, un disjoncteur doit être installé. Si le cordon d'alimentation est endommagé, il doit être remplaced par un technicien qualifié afin d'eviter tout risque potentiel. Le fil de terre (vert et jaune) doit être aUMOINS de 10mm de plus que les fils sous tension et neutre. La section du cable utilisé doit être de la bonne taille par rapport à la puissance absorbée de la plaque de cuisson. Vérifiez la plaque signalétique pour connaître les détails de l'alimentation électrique et assurez-vous que le cordon d'alimentation est du type 3x0,75mm2 H05GG-F

Si un apparéil n'est pas équipé d'un cordon d'alimentation et d'une fiche, ou d'autres moyens de déconnexion du secteur ayant une séparation des contacts dans tous les pôles qui assurent une déconnexion complète dans les conditions de surtension de la catégorie III, les instructions indiquent que les moyens de débranchement doivent être incorpores dans le câblage fixe conformément aux règles de câblage.

RACCORDEMENTAU GAZ

Ces instructions sont à l'intentiondu personnel qualifié, l'installation de l'équipement doit être conformé à la normenationaleapplicable.(Pour le R.-U. seulement : selon la loi, la mise en service de l'installation de gaz doit être effectuéeparuninstallateur «GasSafe»).

Tous les travaux doivent être effectuels hors tension.

La plaque signalétique de la plaque de cuisson indiqueletypedegazaveclequeelleestconque pour etre utilisée.Le raccordement au reseau dedistributiondegazoualabouteillede gazdoit

Être effectué après avoir vérifié qu'il est adaptable pour le type de gaz avec lequel il sera alimenté. Danslecascontraire,consultezlesinstructions mentionnées dans les paragraphs suivants pour effectuer desmodifications du réglage du gaz.

Pourle gazliquide (gaz en bouteille),utilisez des régulateurs de pression conformes aux normesnationalesapplicable.

N'utilise que des tuyaux, des rondelles et des rondelles d'étanchéité conformes aux normes nationalesapplicable.

Pour certains modèles, un lien conique est fourni pour équiper l'installation dans les pays où ce type de lien est obligatoire; l'image 8 indique comment reconnaître les différents types de liens (CY = cylindrique, CO = conique). Dans tous les cas, la partie cylindrique du lien doit être accordée à la plaquèdecuisson.

Lorsdu raccordement dela plaquede cuissona l'alimentation en gaz à l'aide de tuyaux souples, assurez-vous que la distance maximale couverte par le tuyau ne dépasse pas 2 mètres. Le tube flexible doit être monté de telle manière qu'il ne puisse entraîr en contact avec une partie mobile de l'unité (p.ex. un tiroir) et qu'il ne traverse aucun espace où il peut être écrasé / entortillé ou endommagé de chaque manierequecesoit.

Pour éviter tout risque d'endommagement de la plaque de cuisson, veuillez professionnel à l'installationsuivantcetteséquence(figure6*):

1. Comme illustré, assembler les pièces en séquence : A : Raccordmäle cylindrique Joint 1/2 C : Adaptateur femelle de gaz conique/ cylindrique ou cylindrique/cylindrique 1/2
2. Serrez les joints avec la clé, en n'oubliant pas detourner lestuyauxenposition.
3. Fixez le raccord C à l'alimentation en gaz réseau à l'aide d'un tuyau rigide en cuivre ou d'untuyauflexibleenacier.

IMPORTANT: effectuez une vérification finale des fuites sur les raccords de tuyaux à l'aide d'une solution savonneuse. N'UTILISEZ JAMAIS DE FLAMME. Assurez-vous également que le tuyau flexible ne puisse pas entraer en contact avec une partie mobile de l'armoire (par exemple, un tiroir) et qu'il ne soit

pas situé à un endroit où il pourrait être endommagé.

Avertissement: Si vous pouvez détector une odeur de gaz à proximité de cet apparéil, coupez l'alimentation en gaz de l' apparéil et appelez directement l'ingénieur. Ne cherchez pasunefuiteavecuneflammenue.

ADAPTATIONDE LA PLAQUEDE CUISSONÀ DIFFÉRENTSTYPESDEGAZ

Pour adapter la plaque de cuisson à différents typesdegaz,suivezlesinstructionssuivantes:

• Retirezlesgrillesetlesbrûleurs
• Insérer une clé hexagonale (7 mm) dans le support du brûleur (figure 7*) Dévissez l'injecteur et remplacez-le par un autre adapté au gaz à utiliser (voir le tableau des typesdegaz)

RÉGULATIONDELAFLAMMEMINIMALE

Après avoir allumé les brûleurs, tournez le bouton contrôle sur le réglage minimum, puis retirez le bouton (vous pouvez facilement le retirererenappliantquantunepressiondouce).

Al'aide d'unpetitourtnevisdetype« Terminal», lavisderegulationpeutetreajusteecommesur la figure 9^* . Tourner la vis dans le sens des aiguilles d'une montre réduit le débit de gaz, tandis que la tourner dans le sens inverse des aiguilles d'une montre augmente le débit - Servez-vous de ce réglage pour obtenir une flamme d'environ 3 à 4 m m de longueur, puis replacezbeboutoncontrôle.

Lorsque l'alimentation en gaz disponible est le GPL - la vis pour regler la flamme de ralenti doit etre tournée (dans le sens des aiguilles d'une montre) jusqu'alabutee.

Lorsque you've efectue la nouvelle regulation du gaz, remplacez l'ancienne plaque signaletique de votre appeareil par une plaque (fournie avec la plaque de cuisson) adaptee au typedegazpourlequelleaeteregulée.

Cet apparéil ne doit être utilisé qu'aux fins auxquelles il est destiné,la cuisine domestique, ettouteautreutilisation serajugée inappropriée etpeutdoncétredangereuse.

Utilisation de la plaque de cuisson - mode d'emploi

Le fabricant ne sera pas responsable des dommages ou des préjudices resultant d'une utilisation incorrecte. Avant d'utiliser le brûleur, assurez-vous que les périmètres de la grille centrent le brûleur comme indiqué ci-dessous. Si vous utilisez des grilles en fonte, leur position est indiquée sous la grille. Assurez-vous que la bonnegrilleestutiliséedanslabonneposition.

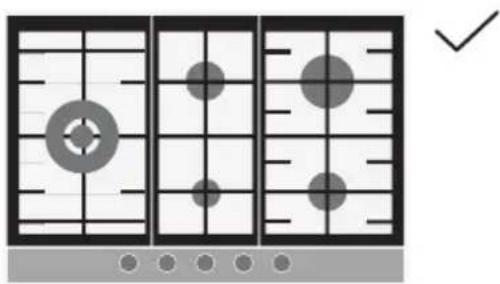

Pourchauffer une poèle,n'utilisez jamais deux bruleurs differentes en même temps.

• N'utilisez jamais de grill, de plaque à Teppanyaki, de marmite à poisson et ustensiles similaires si la plaque de cuisson estdoteed'une surfaceenverre.

UTILISATIONDUBRULEURAGAZ

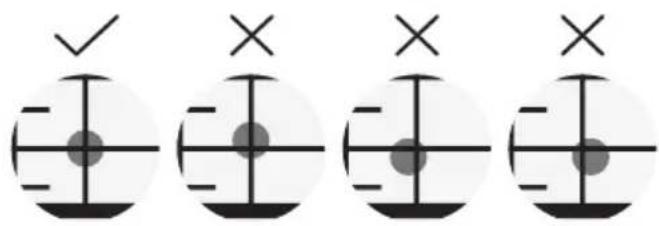

Avant d'allumer la plaque de cuisson au gaz, s'assurer que les chapeaux du brûleur sont correctement positionnés. Cette plaque de cuissonestéquipée d'unallumageélectronique pourallumerlebrûleur.

Pour allumer les brûleurs, procédez comme suit: Appuyez et tournez dans le sens inverse des aiguilles d'une montre jusqu'au symbole de flamme plus grand ouen position 9 et maintenez la poussée 5 secondes après l'allumage. Le système d'allumage continue de générer des étincelles tant que le bouton contrôleestactionné.

Avertissement: Si l'appareil n'est pas alimenté en électricité pour allumer le brûleur, il convient d'utiliser une allumette ou un briquet en procédant commesuit:

• Placez une allumette ou un briquet après du brûleur;
• Appuyez et tournez le bouton dans le sens inverse des aiguilles d'une montre jusqu'au symbolede flammeplus grand au enposition 9 et maintenez la poussee 5 secondes après l'allumage.

Avertissement: Danstouslescas, siauboute 5 secondes le bruleur n'est pas allumé, cessez son fonctionnement et attendez au moins 1 minute avant de tenter un nouvel allumage du bruleur.

BOUTONCONTROL

Chaqueboutoncontrôlechaque brûleur comme indiquédans la sérigraphie. Les boutons comportent 9 étapes allant de la flamme la plus hauteàla flammela plusbasse. N'essayez jamais depasserde à10

• Pour s'assurer que le brûleur est bien étant, vérifie la position du bouton: l'index doit être positionnéenfacedu «0».
• Pendant la cuisson, vérifietz toujours la flamme poursousassurerqu'elle est allumée.
• Meme si l'écran d'affichage ou levoyant du bouton est étéint, le brûleur peut être déjà allumé(pareexample, arrêtel'électricité).
• En appuyant sur le bouton pour allumer le brûleur, le voyant du bouton commence à briller.
  Lorsque le brûleur est allumé, levoyant du boutonestallumé.
• Si le brûleur ne s'allume pas, levoyant du boutons'éteintauboutde3secondes.

Indicateurs
■—	Brûleur contrôle par bouton contrôle
○	Brûleur éteint
9·	Puisance la plus haute et allumage électrique
1·1	Puisance la plus BASSE
1-9	Réglages de la chaleur
0	Brûleur éteint

CONSEILSGENÉRAUX

Pour de plusieurs résultats, utilisez des
recipients de cuisson avec une surface plane.
La taille de la surfacedoit correspondre au cote
dubruleuragazcommesuit.
TableauA:

Entretien et nettoyage

Type de brûleurø	Ø casserole /marmite (cm)	Puissance (kW)	G20/20 mbar (methane)	G 30/28-30 mbar (LPG)
AUX Auxiliaire	10-18	1,00	95 l/h	73 g/h
SR Semi-Rapide	12-22	1,75	167 l/h	127 g/h
R Rapide	16-26	2,70	257 l/h	196 g/h
DC MONO	16-26	5,00	476 l/h	334 g/h

Pour les petits récipients, le brûleur à gaz doit être régle de manière à ce que la flamme ne dépasse pas le fond de la casserole. Les récipients à base concave ou convexe ne doivent pas été utilisés.

AVERTISSEMENT:TSi une flamme est accidentel-lement eteinte, tournez le bouton en position d'arrêt et patientez au moins une minuteavantdetenterdelarallumer.

Si, au fil des ans, les robinets de gaz deviennent difficiles à tourner, il est nécessaire de les lubrifier. Cette opération ne doit être effectue quepardestechniciensdeservicequalifiés.

• Avant de nettoyer la plaque de cuisson, assurez-vousquel'appareilaitrefroidi.
• Retirez la fiche de la prise ou (si elle est branchée directement) coupez l'alimentation électrique.
• Lenettoyageetl'entretiennentoiventpasetre effectuéspardesenfantssanssurveillance.
• N'utilisez jamais d'abrasifs, de détergents corrosifs, d'agentsblanchissantsoud'acides. Evitez toute substance acide ou alcaline (citron, jus, vinaigre, etc.) sur les parties émailées, verniesouenacierinoxydable.

Lors du nettoyage des parties émailées, vernies ou chromées, utilisez de l'eau chaude savonneuse ou un détergent non caustique. Pour l'acier inoxydable, utilisez une solution de nettoyage appropriée.

• Les brûleurs peuvent être nettoyés à l'eau savonneuse. Pour restaurer leur brillance d'origine, utilisez un nettoyant menager pour l'acierinoxydable. ÀpRES le nettoyage, séchez

lesbrûleursurretreplacez-les.
- Il est important que les brûleurs soient correctement replacés.

Grilleschroméesetbrûleurs

Les grilles chromées et les brûleurs ont tendance à se décolorer avec l'utilisation. Cela ne met pasen péril lafonctionnalité dela plaque decuisson

Notre centre de service après-vente peut fournirdespiècesdétachéessinécessaire.

Avant d'appeler un technicien de service, veuillezverifiecequisuit:

• Que la fiche est correctement insérée et protégéeparunfusible
• Que l'alimentation en gaz n'est pas déféc-tueusesiledefautnepeutpasétredétecté: Éteignez l'appareil etappelez le centre de service après-vente. NE MODIFIEZ PAS L'APPAREIL.Le fabricantn'estpas responsable

des inexactitudes liées à des erreurs d'impression ou de transcription contenues dans cette brochure. Nous nous réservons le droit de modifier les produits si cela s'avéré nécessaire, notamment dans l'intérêt de la consommation, sans compromètement pour autant les caractéristiques de sécurité ou de fonctionnement.

Protection de l'environnement

En apposant la marque sur cet apparéil, nous confirmons qu'il est conforme à toutes les exigences européennes en matière de sécurité, de santé et d'environnement applicables dans la législation pourceproduit.

L'appareil est conforme à directive européen 2009/142/CE (GAD) et à partir du 21/04/2018 avec le règlement concernant les apparciels à gaz 2016/426(GAR).

Mise aurebut et protection de l'environnement

Cet apparéil est étiquété conformément à la

Directive Européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE). Les DEEE contiennent à la fois des substances polluantes (pouvant avoir un effet négatif sur l'environnement) et des éléments de base (pouvant être réutilisés).

Il est important que les DEEE fassent l'objet de contraitements spécifique pour enleverermettre au rebut les polluants et recuperer tous les materiaux.

Chaquepersonneindividuelle peutjouerun role important en s'assurant que les DEEE ne deviennentpas un problemeenvironmental; il est essentiel de suivre quelques regles fondamentales:

• les DEEE ne doivent pas etre traites comme des déchets menagers;
• les DEEE doivent'être amenés sur des sites de collecte spéciaux (déchéteries) gérés par la Mairie ouune entreprise/agréée.

Dans de nombreux pays, les collectes chez les particuliers peuvent etre disponibles pour les

grands DEEE. Lorsque vous achetez un nouvel apparéil, l'ancien peut être returné au vendeur qui doit l'accpter gratuitement sous forme d'échange, à condition que l' apparéil soit d'un type équivalent et qu'il possède les mêmes fonctions que l' apparéilachété.

PROTECTION ET RESPECT DE L'ENVIRONNEMENT

Dans la mesure du possible, utilisez un couvercle pour couvrir la casserole. Reglez la flamme de sorte que celle-ci ne dépasse pas le fond de la casserole.

Le constructeur décline toute responsabilité concernant d'eventuelles inexactitudes imputables à des erreurs d'impression ou de transcription contenu dans cette notice. Le constructeur se reserve le droit de modifier les produits en cas de nécessité, même dans l'intérêt de l'utilisation, sans causeur de préjudices aux caractéristiques de fonctionnement des sécurité des appareils.

NL
