Typ produktu	Vestavná plynová varná deska
Značka	Haier
Model	HAHG7WL5WS6X/1
Plynové napájení	G20 (metan) 20 mbar nebo G30 (LPG) 28-30 mbar
Elektrické napájení	220-240 V ~ 50/60 Hz
Přizpůsobitelný typ plynu	Zemní plyn a LPG (láhev) – možná konverze
Počet hořáků	4 (Pomocný, Polorychlý, Rychlý, Dvojitá koruna)
Výkon hořáků	Pomocný 1,00 kW, Polorychlý 1,75 kW, Rychlý 2,70 kW, Dvojitá koruna 5,00 kW
Zapalování	Integrované elektronické tlačítkem
Rozměry výřezu (D x Š)	Přibližně 750 x 500 mm (podle modelu – viz návod)
Tloušťka pracovní desky	25 až 45 mm
Minimální vzdálenost nad deskou	700 mm (odsavač nebo skříňka)
Materiál povrchu	Sklo (sklokeramika) nebo nerezová ocel podle verze
Typ roštů	Litinové nebo chromované rošty
Bezpečnost	Bezpečnostní vypnutí: pokud plamen zhasne, uzavřete plyn a před opětovným zapálením počkejte
Čištění	Mýdlová voda, vyhněte se abrazivům; hořáky jsou demontovatelné
Náhradní díly	K dispozici prostřednictvím poprodejního servisu Haier
Záruka	Záruka výrobce (viz podmínky)
Normy	V souladu s EU 2016/426 (GAR) a směrnicí OEEZ 2012/19/EU
Elektrické připojení	Vyžaduje dvoupólový jistič; kabel H05V2V2-F 3x0,75 mm²

Často kladené otázky - HAHG7WL5WS6X/1 HAIER

Jak zapálit hořák?

Stiskněte a otočte knoflíkem proti směru hodinových ručiček na symbol maximálního plamene (poloha 9). Po zapálení držte stisknuté 5 sekund. Elektronické zapalování vytváří jiskry, dokud je knoflík stisknutý.

Co dělat, když se hořák nezapálí?

Zkontrolujte, zda je elektrické napájení v provozu a zda je otevřený plyn. Pokud se hořák po 5 sekundách nezapálí, uvolněte knoflík, počkejte alespoň 1 minutu a zkuste to znovu. V případě neúspěchu použijte zápalku nebo zapalovač.

Jaké typy plynu mohu použít?

Deska je továrně nastavena na zemní plyn (G20, 20 mbar). Může být přizpůsobena na LPG (G30, 28-30 mbar) výměnou trysek a nastavením minimálního plamene. Postup naleznete v návodu.

Jak nastavit minimální plamen?

Zapalte hořák, otočte knoflíkem na minimální nastavení. Sejměte knoflík a seřiďte regulační šroub šroubovákem 'Terminal': otáčení ve směru hodinových ručiček snižuje průtok, proti směru zvyšuje. Plamen by měl být dlouhý asi 3-4 mm.

Jak čistit varnou desku?

Nechte vychladnout, odpojte spotřebič. Čistěte teplou mýdlovou vodou a měkkým hadříkem. Vyhněte se abrazivům, korozivním čisticím prostředkům nebo kovovým škrabkám. Hořáky lze demontovat a čistit mýdlovou vodou, poté před montáží důkladně osušit.

Jaké hrnce použít?

Používejte nádoby s rovným dnem, jejichž průměr odpovídá velikosti hořáku (viz tabulka průměrů v návodu). Plamen by neměl přesahovat dno hrnce. Vyhněte se nádobám s konkávním nebo konvexním dnem.

Co dělat v případě zápachu plynu?

Okamžitě uzavřete přívod plynu ke spotřebiči. Nepoužívejte otevřený oheň. Otevřete okna a zavolejte kvalifikovaného odborníka (autorizovaného instalatéra). Nehledejte únik pomocí zápalky.

Jak nainstalovat desku do pracovní desky?

Výřez musí odpovídat rozměrům uvedeným v návodu (např. 750x500 mm). Pracovní deska musí být odolná vůči teplu (min. 100 °C) a mít tloušťku 25-45 mm. Dodržujte bezpečnostní vzdálenosti: 700 mm nad deskou, 70 mm vzadu (ovládání vpředu) nebo 50 mm (ovládání po stranách). Použijte dodané těsnění.

Mohu použít parní čistič?

Ne, použití parního čističe nebo vysokotlakého rozprašovače je zakázáno. Mohlo by dojít k poškození spotřebiče a vzniku elektrického rizika. Používejte pouze ruční metody čištění.

Jak zlikvidovat spotřebič na konci životnosti?

Nevyhazujte spotřebič s domovním odpadem. Odneste jej do sběrného dvora nebo vraťte prodejci při nákupu ekvivalentního zařízení (bezplatný zpětný odběr). Spotřebič podléhá směrnici OEEZ (2012/19/EU).

NÁVOD K OBSLUZE HAHG7WL5WS6X/1 HAIER

Doporučujeme, abyste si uschovali návod k instalaci pro pozdější použití a před instalací varné desky si poznamenali její sériové číslo pro případ, že budete potřebovat pomoc od poprodejního servisu.

VAROVÁNÍ: Spotřebič a jeho přístupné součásti jsou během používání horké. Je třeba dávat pozor, abyste se nedotkli topných těles. Děti mladší osmi let se nesmí přibližovat k spotřebiči, pokud nejsou pod nepřetržitým dohledem. Děti si nesmí hrát se spotřebičem. - Osoby ve věku osmi nebo více let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi bez zkušeností nebo znalosti výrobku smějí používat spotřebič pouze pod dohledem nebo s poučením o provozu spotřebiče, bezpečným způsobem a s vědomím možných rizik. - Děti bez dozoru nesmějí provádět čištění a údržbu. VAROVÁNÍ: Spotřebič a přístupné součásti jsou během používání horké. Buďte opatrní a nedotýkejte se horkých součástí. VAROVÁNÍ: Přístupné součásti mohou být během používání horké. Zabraňte přístupu malých dětí ke spotřebiči. VAROVÁNÍ: Aby se zabránilo jakémukoli nebezpečí způsobenému náhodným resetováním tepelné pojistky, spotřebič nesmí být napájen přes externí vypínací zařízení, jako je časovač, ani být připojen k okruhu, který se pravidelně zapíná a vypíná. - Děti mladší osmi let se musí zdržovat v bezpečné vzdálenosti od spotřebiče, pokud nejsou pod nepřetržitým dohledem. - K čištění nepoužívejte parní čističe ani vysokotlaký postřik. - Před prováděním jakékoli práce na spotřebiči nebo údržby odpojte spotřebič od síťového napájení. - Připojte zástrčku k napájecímu kabelu se zemnicím kontaktem, který je dimenzován na hodnoty napětí, proudu a zatížení uvedené na štítku. Zásuvka musí být vhodná pro zatížení uvedené na štítku a musí mít připojený a funkční zemnicí kontakt. Zemnicí vodič má žlutozelenou barvu. Tento úkon by měl provést odborník s vhodnou kvalifikací. V případě nekompatibility mezi zásuvkou a zástrčkou spotřebiče požádejte

kvalifikovaného elektrikáře o nahrazení zásuvky jiným vhodným typem. Zástrčka a zásuvka musí splňovat aktuální normy platné v zemi instalace. Připojení ke zdroji energie lze provést také pomocí vícepólového jističe se vzdáleností kontaktů vyhovující požadavkům na kategorii přepětí III, který je umístěn mezi spotřebičem a síťovým napájením, je dimenzován na maximální připojené zatížení a je v souladu s platnými právními předpisy. Žlutozelený zemnicí kabel by neměl být přerušen jističem. Zásuvka a vícepólový jistič používané pro připojení by měly být snadno přístupné při instalaci spotřebiče.

• Odpojení lze provést prostřednictvím přístupné zástrčky nebo začleněním vypínače do pevné kabeláže v souladu s elektroinstalačními předpisy. VAROVÁNÍ: Používejte pouze takové zábrany na varné desky, které výrobce spotřebiče sám navrhl nebo označil v návodu k použití jako vhodné, případně zábrany začleněné do spotřebiče. Používání nevhodných zábran může vést k nehodám. VAROVÁNÍ: Příprava pokrmů s tukem nebo olejem na varné desce bez dozoru může být nebezpečná a vést ke vzniku požáru. NIKDY se nepokoušejte hasit požár vodou, ale vypněte spotřebič a potom zakryjte plamen, např. pokličkou nebo hasicí rouškou. VAROVÁNÍ: Nebezpečí požáru: neskladujte předměty na varném povrchu.
• UPOZORNĚNÍ: Je nutné dohlížet na vaření. Na krátké vaření je nutné dohlížet nepřetržitě.
• Pokud má varná deska prvky s halogenovými žárovkami, nedívejte se přímo na ně.
• Nepokládejte na varnou desku kovové předměty, například nože, vidličky nebo pokličky. Mohly by se ohřát. Do varných zón se nesmí pokládat žádné hliníkové fólie a plasty.
• Po každém použití je nutné varnou desku vyčistit, aby se předešlo hromadění nečistot a tuku. Pokud je neodstraníte, při používání varné desky se budou znovu ohřívat a z připálenin se bude uvolňovat kouř, což může vést k riziku šíření požáru.
• Za provozu nebo určitou dobu po použití se nedotýkejte varných zón. Vždy používejte vhodné nádobí. Vždy pokládejte hrnec doprostřed jednotky, na které vaříte.
• Nepokládejte žádné předměty na ovládací panel.
• Nepoužívejte varnou desku jako pracovní plochu. Nepoužívejte povrch jako krájecí prkénko.
• Na varnou desku neskladujte těžké předměty. Kdyby spadly na varnou desku, mohly by způsobit poškození.
• Nepoužívejte varnou desku k ukládání žádných předmětů.
• Neosunujte nádobí po varné desce.
• K čištění skla nepoužívejte drsné nebo brusné materiály ani ostré kovové škrabky, protože mohou poškrábat povrch a způsobit rozbití skla.
• Pokud se poškodí napájecí kabel, výměnu musí provést výrobce, jeho servisní zástupce nebo osoba s podobnou kvalifikací, aby se vyloučilo riziko. Zemnicí vodič (žlutozelený) na straně svorkovnice musí být delší než 10 mm. Vnitřní průřez vodičů musí odpovídat příkonu varné desky (je uveden na štítku). Napájecí kabel musí být typu H05V2V2-F.
• K provozování spotřebiče při jmenovitých frekvencích nejsou nutná žádná další nastavování.
• Tento spotřebič není určen k tomu, aby byl řízen externím časovým spínačem nebo samostatným systémem dálkového ovládání.

53 Bezpečnostní pokyny 57 Pokyny pro instalačního technika 58 Připojení 60 Používání varné desky - Pokyny pro uživatele 61 Údržba a čištění 61 Následná péče 62 Ochrana životního prostředí 93 Technické informace

Děkujeme vám, že jste si koupili plynovou varnou desku Haier. Než začnete používat varnou desku, pozorně si přečtěte tento návod k obsluze a uschovejte ho na bezpečném místě pro budoucí použití.

Instalace domácího spotřebiče může představovat složitý úkon, který může vážně ohrozit bezpečnost spotřebitele, pokud nebude proveden správně. Proto by měla být tato práce provedena osobou s odbornou kvalifikací, která ji provede v souladu s platnými technickými předpisy. Pokud budete toto doporučení ignorovat a instalaci provede nekvalifikovaná osoba, výrobce odmítá veškerou odpovědnost v případě jakékoli technické závady výrobku bez ohledu na to, zda bude mít za následek materiální škodu nebo zdravotní újmu.

VESTAVĚNÍ

Varnou desku lze nainstalovat do jakékoli pracovní desky, která je odolná proti teplotám do 100°C a má tloušťku 25-45 mm. Rozměry otvoru, který je třeba vyříznout do pracovní desky, jsou znázorněny na obrázku 2*.

Když je mezi vestavěnou varnou deskou a prostorem pod ní volné místo, měla by se do něj vložit přepážka z izolačního materiálu (dřeva nebo podobného materiálu) (obrázek 3*).

Pokud se varná deska instaluje vedle skříňky po její jedné straně, vzdálenost mezi výřezem a skříní musí být nejméně 250 mm pro 75cm varné desky (viz obrázek 2 ); zatímco vzdálenost mezi varnou deskou a zadní stěnou musí být nejméně 70 mm pro varné desky s předním ovládáním a 50 mm pro varné desky s bočním ovládáním. Vzdálenost mezi varnou deskou a jakoukoli jinou jednotkou nebo spotřebičem nad ní (např. odsavačem par) nesmí být menší než 700 mm (obrázek 4).

V důsledku cirkulace vzduchu mohou kovové předměty v zásuvkách dosahovat vysokých teplot. Proto se doporučuje používat mezilehlou dřevěnou desku.

Důležité – nákres na obrázku 1* znázorňuje, jak se má umístit těsnicí materiál.

Jednotka varné desky se připevní pomocí dodaných upevňovacích svorek pomocí otvor

v její základně.

V případě instalace 75cm varné desky na vestavnou troubu musí být trouba chlazena ventilátorem.

VHODNÉ MÍSTO

Tento spotřebič se musí nainstalovat podle platných předpisů a používat pouze v dobře větraném prostoru. Před instalací nebo používáním tohoto spotřebiče si přečtěte pokyny.

Každý plynový spotřebič na vaření vytváří teplo a vlhkost v místě, kde je nainstalován. Z tohoto důvodu byste měli zajistit dobrou ventilaci buď tak, že necháte všechny průchody vzduchu otevřené, nebo nainstalujete odsavač par s odsávacím kanálem. Intenzivní dlouhodobé používání spotřebiče může vyžadovat další větrání, například otevření okna nebo zvýšení otáček elektrického ventilátoru, pokud nějaký máte.

Pokud nelze nainstalovat odsavač, měl by se do vnější stěny nebo okna umístit ventilátor, který zajistí dostatečné větrání.

Elektrický ventilátor by měl být schopen zajistit úplnou výměnu vzduchu v kuchyni 3-5krát za hodinu. Instalační technik by měl dodržovat příslušné vnitrostátní normy.

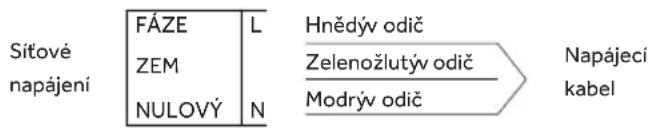

ELEKTRICKÉ ZAPOJENÍ (POUZE PRO VELKOU BRITÁNII)

Varování – tento spotřebič musí být uzemněn.

Tento spotřebič je určen pouze k používání v domácnosti. Připojení k síťovému napájení musí provést kvalifikovaný elektrikář, který zajistí dodržení všech platných předpisů týkajících se tohoto typu instalací. Spotřebič se musí připojit pouze k náležitě dimenzovaným pevným svorkám; trojkolíková 13A zásuvka není vhodná. Musí být nainstalován dvoupólový jistič a okruh musí mít vhodné jištění. Další informace o požadavcích na napájení konkrétního výrobku najdete v Pokynech pro uživatele a na typovém štítku spotřebiče. V případě vestavěného výrobku se doporučuje použít náležitě dimenzovaný, ohnivzdorný kabel, který je delší než dodaný kabel. Vodiče se musí připojit k síťovému napájení takto:

Připojtce	K pevné svorce
Zelenožlutýv odič	Uzeměnovací svorka
Modrýnulo výv odič	Nulová svorka
Hnédýv odič	Fázová svorka

Poznámka: V případě elektrických spotřebičů na vaření, které jsou připojeny k pevným svorkám, nevyžadujeme zařízení na ochranu proti zemnímu spojení, protože by mohlo docházet k „nežádoucímu vypínání“. Opět připomínáme, že spotřebič musí být správně uzemněn; výrobce odmítá veškerou odpovědnost za jakoukoli událost, k níž dojde v důsledku nesprávné elektrické instalace.

ELEKTRICKÉ ZAPOJENÍ

Zkontrolujte údaje na typovém štítku na vnější straně jednotky, abyste ověřili vhodnost napájecího a vstupního napětí.

Před připojením zkontrolujte uzemňovací soustavu.

Podle zákona musí být tento spotřebič uzemněn. V případě nedodržení tohoto

nařízení neponese výrobce odpovědnost za žádné škody na lidském zdraví nebo majetku. Pokud již není připojena zástrčka, připojte zástrčku odpovídající zatížení uvedenému na typovém štítku. Zemnicí vodič má žlutozelenou barvu. Zástrčka by měla být vždy přístupná. Jestliže je varná deska připojena přímo k elektrickému napájení, je nutné nainstalovat jistič. Pokud je napájecí kabel poškozený, musí ho vyměnit kvalifikovaný technik, aby se předešlo jakémukoli případnému riziku. Zemnicí vodič (zelenožlutý) musí být nejméně o 10 mm delší než fázový a nulový vodič. Použitý kabel musí mít správný průřez vodičů s ohledem na příkon varné desky. Zkontrolujte údaje o napájení na typovém štítku a ujistěte se, že napájecí kabel je typu 3x0,75 mm H05V2V2-F.

Pokud není spotřebič vybaven napájecím kabelem a zástrčkou nebo jiným prostředkem pro úplné odpojení od síťového napájení se vzdáleností kontaktů na všech pólech vyhovující požadavkům na kategorii přepětí III, v pokynech musí být uvedeno, že odpojovací prostředek musí být začleněn do pevného vedení v souladu s elektroinstalačními předpisy.

PŘIPOJENÍ PLYNU

Tyto pokyny jsou určeny kvalifikovanému personálu; instalace zařízení musí být v souladu s příslušnou vnitrostátní normou. (Pouze pro Velkou Británii: podle zákona musí instalaci plynového zařízení uvést do provozu instalační technik uvedený v registru "GasSafe").

Veškerá práce se musí provádět s odpojeným přívodem elektřiny. Na typovém štítku varné desky je uveden typ plynu, s nímž se má spotřebič používat. Připojení k hlavnímu přívodu plynu nebo plynové láhvi se musí provést teprve

po ověření, že má regulaci pro typ plynu, s nímž se má spotřebič používat. Pokud není správně regulován, viz pokyny pro změnu nastavení plynu v následujících odstavcích. Pro zkapalněný plyn (z tlakové láhve) použijte regulátory tlaku, které vyhovují příslušným vnitrostátním normám.

Používejte pouze trubky, podložky a těsnicí kroužky vyhovující příslušným vnitrostátním normám.

Některé modely se dodávají s kuželovitou spojkou pro instalaci v zemích, v nichž je tento typ spojky povinný; obrázek 8 znázorňuje, jak rozpoznat různé typy spojek (CY = válcová, CO = kuželovitá). V každém případě je nutné připojit válcovou část spojky k varné desce.

Při připojování varné desky k přívodu plynu pomocí hadice zajistěte, aby maximální vzdálenost překlenovaná hadicí nepřekročila dva metry.

Hadice musí být nainstalována tak, aby se nemohla dostat do styku s nějakou pohyblivou součástí skříně (např. zásuvkou) a neprocházela žádným prostorem, v němž by se mohla stlačit/zalomit nebo jinak poškodit.

Aby se předešlo jakémukoli případnému poškození varné desky, proveďte instalaci podle tohoto postupu (obrázek 6*):

1. Smontujte součásti v tomto pořadí, jak je znázorněno na obrázku:

A: 1/2" vnitřní spojka, válcová B: 1/2" těsnění C: 1/2" vnější plynová spojka, kuželovitá-válcová nebo válcová-válcová 2. Utáhněte spojky klíčem; nezapomeňte našroubovat hadici na místo. 3. Připojte spojku C k hlavnímu přívodu plynu pomocí pevné měděné trubky nebo pružné ocelové trubky.

DŮLEŽITÉ: Proveďte konečnou zkoušku těsnosti potrubních spojení pomocí mýdlového roztoku. NIKDY NEPOUŽÍVEJTE PLAMEN. Také se ujistěte, že hadice se nemůže dostat do styku s nějakou pohyblivou součástí skříně (např. zásuvkou) a že se nenachází na místě, kde by se mohla poškodit.

Varování: Pokud je v blízkosti tohoto spotřebiče cítit plyn, vypněte přívod plynu do spotřebiče a rovnou zavolejte technika. Nehledejte místo úniku otevřeným plamenem.

PŘIZPŮSOBENÍ VARNÉ DESKY JINÉMU TYPU PLYNU

Chcete-li přizpůsobit varnou desku jinému typu plynu, proveďte následující kroky:

• Odstraňte rošty a hořáky.
• Nasaďte šestihranný klíč (7 mm) na trysku hořáku (obrázek 7*).
• Odsroubujte injektor a nahraďte ho jiným, vhodným pro plyn, který se má používat (viz tabulka typů plynu).

REGULACE MINIMÁLNÍHO PLAMENE

Po zapálení hořáků otočte otočný regulátor na minimální nastavení a potom ho odstraňte (lze jej snadno odstranit mírným tlakem).

Regulační šroub lze nastavovat malým „seřizovacím“ šroubovákem, jak je znázorněno na obrázku 9*. Otáčením šroubu doprava se průtok plynu snižuje, zatímco otáčením doleva se zvyšuje. Tímto způsobem nastavte plamen na délku přibližně 3 až 4 mm a potom vraťte otočný regulátor.

Jestliže je přiváděn plyn typu LPG, šroub pro nastavování klidového plamene se musí otočit (doprava) až na doraz.

Až provedete regulaci nového plynu, vyměňte starý typový štítek s údaji o plynu na spotřebiči za nový (dodaný s varnou deskou), vhodný pro typ plynu, který se má regulovat.

Používání varné desky - Pokyny pro uživatele

Tento spotřebič se musí používat pouze k účelu, k němuž je určen, a tím je vaření v domácnosti. Jakékoli jiné použití bude považováno za nesprávné, a proto by mohlo být nebezpečné. Výrobce nenese odpovědnost za žádné škody nebo ztráty vzniklé v důsledku nesprávného použití. Před použitím se ujistěte, že průsečíky roštů jsou vystředěné na hořáky, jak je znázorněno na obrázku níže. Pokud používáte litinové rošty, jejich umístění je uvedeno na spodní straně. Ujistěte se, že daný rošt se používá ve správné poloze.

K ohřevu jedné nádoby nikdy nepoužívejte dvě různé plotny současně.

• Pokud má varná deska skleněný povrch, nikdy nepoužívejte grilovací desku, grilovací plech Teppanyaki, pekáč na ryby a podobné nádobí.

POUŽÍVÁNÍ PLYNOVÉHO HOŘÁKU

Než zapnete plynovou varnou desku, ujistěte se, že víčka hořáků jsou na správných místech. Tato varná deska je vybavena elektrickým zapalováním hořáků.

Chcete-li zapálit hořák, postupujte takto:

• Stiskněte otočný regulátor, otočte ho doleva na symbol velkého plamene nebo do polohy 9 a držte ho stisknutý po dobu pěti sekund od zapálení. Zapalovací systém bude vytvářet

jiskry tak dlouho, dokud je otočný regulátor stisknutý.

Varování: jestliže ve spotřebiči není elektřina, hořák lze zapálit zápalkou nebo zapalovačem podle následujícího postupu:

• Přibližte zápalku nebo zapalovač k hořáku.
• Stiskněte otočný regulátor, otočte ho doleva na symbol velkého plamene nebo do polohy 9 a držte ho stisknutý po dobu pěti sekund od zapálení.

Varování: Pokud se hořák po pěti sekundách nezapálí, v každém případě přestaňte používat spotřebič a počkejte nejméně jednu minutu, než se opět pokusíte zapálit hořák.

OVLÁDÁNÍ OTOČNÝMI REGULÁTORY

Každý otočný regulátor ovládá jeden hořák, jak je znázorněno na obrázku. Otočné regulátory mají 9 stupňů od nejvyššího po nejnižší plamen. Nikdy se nepokoušejte přepínat z 0 na 1.

• Chcete-li se ujistit, že je hořák vypnut správně, zkontrolujte polohu knoflíku: index musí být umístěn na "0".
• Během vaření vždy zkontrolujte, zda je plamen zapnutý.
• I když je displej nebo kontrolka knoflíku vypnutá, hořák již může být zapnutý (např. vypnutí elektřiny).
• Při stisknutí knoflíku pro zapnutí hořáku začne světlo knoflíku jiskřit.
• Po zapnutí hořáku se rozsvítí světlo knoflíku.
• Pokud se hořák nezapne, světlo knoflíku po 3 sekundách zhasne.

Indikátory
■	Hořák ovládanýtočnám regulát orem
○	Vypnutýhořák
9.	Nastaveni nejvyšího vyk onu a elektrické zapaloványí
10.	Nastaveni nejnižsiho vyk onu
11.	Nastavenítepla
12.	Vypnutýhořák

VŠEOBECNÁ RADA

Abyste dosáhli nejlepších výsledků, používejte nádoby na vaření s plochým dnem. Velikost povrchu by měla odpovídat straně plynového hořáku, jak je uvedeno níže.

Tabulka A:

Údržba a čištění

Typ hořák	Ø nádoby (cm)	Napájeni (kW)	G20/20 mbar (metano)	G 30/28-30 mbar (LPG)
AUX Pomocný	10-18	1,00	95 l/h	73 g/h
SR Polorychlý	12-22	1.75	167 l/h	127 g/h
R Rychlý	16-26	2.70	257 l/h	196 g/h
DC MONO	16-26	5.00	476 l/h	334 g/h

V případě menších nádob by se měl plynový hořák regulovat tak, aby plamen nesahal přes dno nádoby. Neměly by se používat nádoby s vydutým nebo vypouklým dnem.

VAROVÁNÍ: Pokud plamen náhodou zhasne, otočte regulátor do vypnuté polohy a alespoň jednu minutu se nepokoušejte znovu zapálit plamen. Pokud se během let ztíží otáčení regulátorů, bude třeba je namazat. Tento úkon smí provádět pouze kvalifikovaný servisní technik.

• Před čištěním varné desky se ujistěte, že vychladla.
• Vytáhněte zástrčku ze zásuvky nebo (v případě přímého připojení) vypněte přívod elektřiny.
• Děti nesmějí provádět čištění a uživatelskou údržbu bez dozoru.
• Nikdy nepoužívejte brusné prostředky, korozivní prostředky, bělidla nebo kyseliny. Vyhněte se kontaktu kyselých nebo zásaditých látek (citrónu, šťávy, octa atd.) se smaltovanými, lakovanými nebo nerezovými částmi.
• Při čištění smaltovaných, lakovaných nebo pochromovaných částí používejte mýdlovou vodu nebo nežíravý čisticí prostředek. K čištění nerezové oceli používejte vhodný čisticí roztok.
• Hořáky lze čistit mýdlovou vodou. K obnovení

jejich původního lesku použijte čisticí prostředek na nerezovou ocel pro domácnosti. Po vyčištění hořáky vysušte a vraťte zpět.

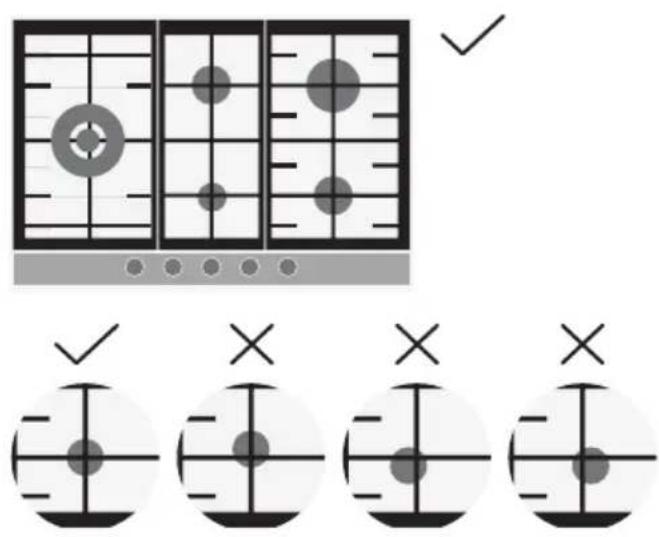

Je důležité správně umístit hořáky.

Pochromované rošty hořáků

Stává se, že pochromované rošty a hořáky během používání mění barvu. Nijak to nenarušuje funkčnost varné desky.

V případě potřeby lze získat náhradní díly od našeho poprodejního servisního střediska.

Než zavoláte servisního technika, proveďte následující kontrolu:

• Zkontrolujte, zda je zástrčka správně zasunutá a uzemněná.
• Zkontrolujte, zda není vadný přívod plynu. Pokud nelze zjistit závadu:
• Vypněte spotřebič a zavolejte poprodejní servisní středisko. NEMANIPULUJTE

NEODBORNĚ SE SPOTŘEBIČEM.

Výrobce neponese odpovědnost za žádné nepřesnosti vzniklé v důsledku chyb při tisku nebo přepisu této brožury. Vyhrazujeme si provádět úpravy výrobků podle potřeby, včetně úprav v zájmu spotřeby, aniž budou dotčeny charakteristiky týkající se bezpečnosti nebo funkčnosti.

Ochrana životního prostředí

Umístěním symbolu na spotřebič potvrzujeme shodu se všemi příslušnými evropskými směrnicemi týkajícími se bezpečnosti, ochrany zdraví a ochrany životního prostředí, které lze použít pro tento výrobek.

Spotřebič vyhovuje evropské směrnici 2009/142/ES (o spotřebičích plynných paliv) a od 21.04.2018 nařízení 2016/426 (o spotřebičích plynných paliv).

Nakládání s odpady a ochrana životního prostředí

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ). OEEZ obsahují jak znečišťující látky (které mohou mít negativní vliv

na životní prostředí), tak i základní prvky (které mohou být znovu použity). Je důležité, aby OEEZ podstoupily zvláštní

zpracování, aby bylo možné správně odstranit a zlikvidovat znečišťující látky a znovu využít všechny materiály. Jednotlivci mohou hrát významnou roli při ochraně životního prostředí před OEEZ; je nezbytné dodržovat několik základních pravidel:

• Spotřebič nepatří do domovního odpadu.
• OEEZ by měly být odvezeny do speciálních sběrných dvorů spravovaných místním úřadem nebo registrovanou společností. V mnoha zemích může být k dispozici vyzvednutí velkých OEEZ u zákazníka. Když koupíte nový

spotřebič, můžete starý odevzdat obchodníkovi, který musí bezplatně přijmout jeden starý spotřebič za každý nový prodaný spotřebič, pokud se jedná o ekvivalentní typ se stejnými funkcemi jako nově zakoupený spotřebič.

ŠETRNOST A OHLEDUPLNOST K ŽIVOTNÍMU PROSTŘEDÍ

Pokud možno zakrývejte nádoby pokličkami. Regulujte plamen, aby nesahal přes průřez nádoby.

Před zapojením zkontrolujte systém uzemnění. Podle platných předpisů musí být spotřebič uzemněn. Pokud tento předpis není splněn, výrobce nebude zodpovědný za žádný osobní

cylindrická, CO = kónická). V každém případě třeba cylindrickou část spojky připojit k varné desce.

Varování: Pokud byste v blízkosti varné desky ucítili pach plynu, vypněte spotřebič, přívod plynu a zavolejte servisního technika. Úniky nekontrolujte otevřeným plamenem.

PŘIZPŮSOBENÍ VARNÉ DESKY RŮZNÝM DRUHŮM PLYNU

Indikátory
■—	Horák ovládanýo vlădacím gombikom
○	Vypnutýhor ák
9.	Najvyší stupeř výk onu a elektrické zapalovanie
10.	Najnižístupeř výk onu
11.	Nastavenia ohrevu
12.	Vypnutýhor ák

VŠEOBECNÉ RADY

S cílem dosažení co nejlepších výsledků používejte varné nádoby s plochým dnem. Velikost plochy by měla odpovídat plynovému hořáku podle těchto údajů.

Tabulka A:

Typ horák	Ø panvice hr nca (cm)	Výk on (kW)	G20/20 mbar (metán)	G 30/28-30 mbar (LPG)
AUX Pomocný	10-18	1.00	95 l/h	73 g/h
SR Stredné rychly	12-22	1,75	167 l/h	127 g/h
R Rychly	16-26	2,70	257 l/h	196 g/h
DC MONO	16-26	5,00	476 l/h	334 g/h

Při menších nádobách třeba plynový hořák nastavit tak, aby plamen nepřesahoval dno nádoby. Neměli byste používat nádoby s konkávními ani konvexními dny.

VAROVÁNÍ: Pokud plamen náhodně zhasne, otočte knoflík do vypnuté polohy a nepokoušejte se hořák znovu zapálit dříve než za 1 minutu. Pokud se budou knoflíky po letech otáčet tíže, budete je muset namazat.

Vyhýbejte se tomu, aby se nějaká kyselá nebo alkalická látka (citrón, ovocná šťáva, ocet a pod.) dostala na smaltovaný, lakovaný nebo antikorový povrch.

Naše servisní středisko vám podle potřeby poskytne náhradní díly.

Péče po zakoupení

• Či je zástrčka správně zapojená a vybavená pojistkou.
• či není přerušený přívod plynu. Pokud poruchu nelze zjistit:
• vypněte spotřebič a zavolejte servisní středisko. NA SPOTŘEBIČI NEDĚLEJTE ŽÁDNÉ ÚPRAVY.

Výrobce nenese odpovědnost za žádné nepřesnosti vzniklé v důsledku chyb při tisku nebo přepisu této brožury. Vyhrazujeme si provádět úpravy výrobku podle potřeby, včetně úprav v zájmu spotřeby, aniž budou dotčeny charakteristiky týkající se bezpečnosti nebo funkčnosti.
