Producttype	Inbouw gaskookplaat
Merk	Haier
Model	HAHG7WL5WS6X/1
Gasaansluiting	G20 (methaan) 20 mbar of G30 (LPG) 28-30 mbar
Elektrische aansluiting	220-240 V ~ 50/60 Hz
Aanpasbaar gastype	Aardgas en LPG (fles) – ombouw mogelijk
Aantal branders	4 (Hulpbrander, Halfsnelbrander, Snelbrander, Dubbele kroonbrander)
Brandervermogen	Hulpbrander 1,00 kW, Halfsnelbrander 1,75 kW, Snelbrander 2,70 kW, Dubbele kroonbrander 5,00 kW
Ontsteking	Geïntegreerde elektronische ontsteking via knop
Uitsnijdafmetingen (B x D)	Ongeveer 750 x 500 mm (afhankelijk van model – zie handleiding)
Werkblad dikte	25 tot 45 mm

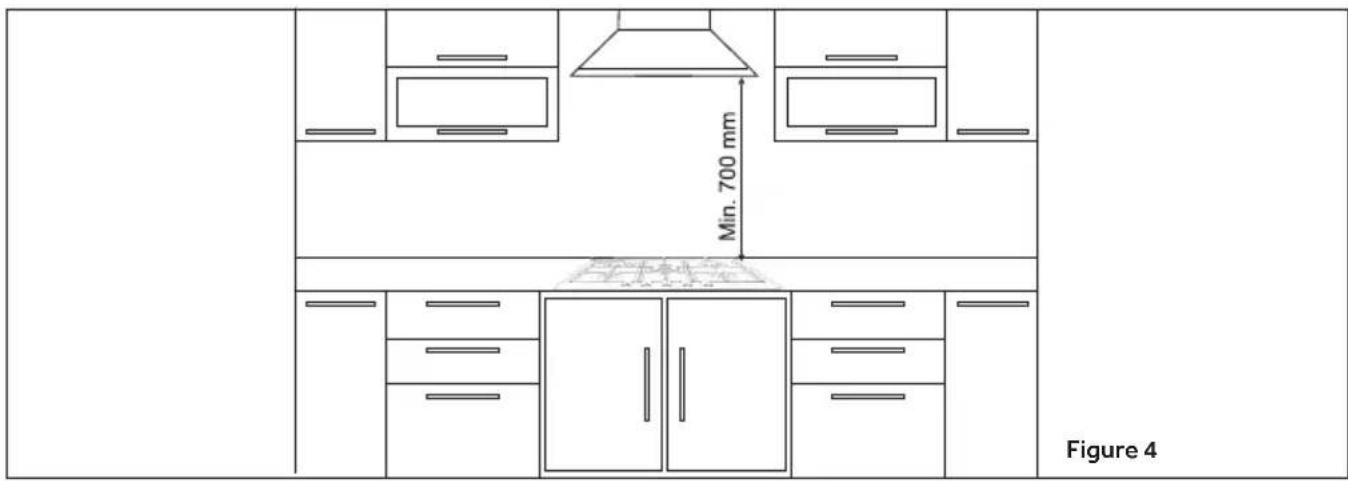

Minimale afstand boven de plaat	700 mm (afzuigkap of kast)
Oppervlaktemateriaal	Glas (keramisch glas) of roestvrij staal afhankelijk van versie
Type roosters	Gietijzeren of verchroomde roosters
Veiligheid	Veiligheidsstop: als vlam uitgaat, gas afsluiten en wachten voordat u opnieuw aansteekt
Reiniging	Zeepwater, schuurmiddelen vermijden; branders uitneembaar
Reserveonderdelen	Beschikbaar via Haier after-sales service
Garantie	Fabrieksgarantie (raadpleeg voorwaarden)
Normen	Conform EU 2016/426 (GAR) en AEEA-richtlijn 2012/19/EU
Elektrische aansluiting	Vereist een tweepolige stroomonderbreker; kabel H05V2V2-F 3x0,75 mm²

Veelgestelde vragen - HAHG7WL5WS6X/1 HAIER

Hoe steek ik een brander aan?

Druk op de knop en draai hem tegen de klok in tot het symbool voor maximale vlam (stand 9). Houd 5 seconden ingedrukt na ontsteking. De elektronische ontsteking produceert vonken zolang de knop wordt ingedrukt.

Wat te doen als de brander niet ontsteekt?

Controleer of de stroomtoevoer werkt en het gas open is. Als de brander na 5 seconden niet ontsteekt, laat de knop los, wacht minimaal 1 minuut en probeer opnieuw. Bij mislukking gebruik een lucifer of aansteker.

Welke gastypes kan ik gebruiken?

De kookplaat is in de fabriek ingesteld op aardgas (G20, 20 mbar). Het kan worden aangepast aan LPG (G30, 28-30 mbar) door de injectoren te vervangen en de minimale vlaminstelling aan te passen. Raadpleeg de handleiding voor de procedure.

Hoe stel ik de minimale vlam in?

Steek de brander aan, draai de knop naar de minimale stand. Verwijder de knop en pas de regelschroef aan met een 'Terminal' schroevendraaier: met de klok mee vermindert de stroom, tegen de klok in verhoogt. De vlam moet ongeveer 3-4 mm lang zijn.

Hoe reinig ik de kookplaat?

Laat afkoelen, koppel het apparaat los. Reinig met warm zeepwater en een zachte doek. Vermijd schuurmiddelen, bijtende schoonmaakmiddelen of metalen schrapers. De branders kunnen worden gedemonteerd en gereinigd met zeepwater, daarna goed drogen voordat u ze terugplaatst.

Welke pannen gebruiken?

Gebruik pannen met een vlakke bodem waarvan de diameter overeenkomt met de brandergrootte (zie diametertabel in de handleiding). De vlam mag niet buiten de bodem van de pan reiken. Vermijd pannen met een concave of convexe bodem.

Wat te doen bij gaslucht?

Sluit onmiddellijk de gastoevoer van het apparaat af. Gebruik geen open vuur. Open ramen en bel een gekwalificeerde professional (erkende installateur). Zoek niet naar lekkages met een lucifer.

Hoe installeer ik de kookplaat in het werkblad?

De uitsparing moet voldoen aan de afmetingen in de handleiding (bijv. 750x500 mm). Het werkblad moet hittebestendig zijn (min. 100°C) en 25-45 mm dik. Houd de veiligheidsafstanden aan: 700 mm erboven, 70 mm aan de achterkant (bediening voor) of 50 mm (bediening zijkant). Gebruik de meegeleverde afdichtingstrip.

Kan ik een stoomreiniger gebruiken?

Nee, het gebruik van een stoomreiniger of hogedrukspuit is verboden. Dit kan het apparaat beschadigen en een elektrisch risico vormen. Gebruik alleen handmatige reinigingsmethoden.

Hoe het apparaat aan het einde van de levensduur verwijderen?

Gooi het apparaat niet bij het huishoudelijk afval. Lever het in bij een milieustraat of breng het terug naar uw dealer bij aankoop van een vergelijkbaar apparaat (gratis inname). Het apparaat valt onder de AEEA-richtlijn (2012/19/EU).

GEBRUIKSAANWIJZING HAHG7WL5WS6X/1 HAIER

We raden u aan om de instructies voor installatie en gebruik te bewaren voor toekomstig gebruik. Noteer ook voor installatie hieronder het serienummer, voor het geval u hulp nodig heeft van de aftersales-service.

WAARSCHUWING: het apparaat en toegankelijke delen ervan worden heet tijdens het gebruik. Voorkom aanraking van de verwarmingselementen. Kinderen jonger dan 8 jaar moeten uit de buurt van het apparaat worden gehouden, tenzij zij voortdurend onder toezicht staan. - Kinderen mogen niet spelen met het apparaat. - Het apparaat mag uitsluitend worden gebruikt door personen ouder dan 8 jaar en door personen met beperkte fysieke, zintuiglijke of mentale vermogens, zonder ervaring of kennis van het product, als deze onder toezicht staan of instructies hebben ontvangen over de werking van het apparaat, op een veilige manier en zich bewust van de mogelijke risico's. - Reiniging en onderhoud mogen niet worden uitgevoerd door kinderen die niet onder toezicht staan. WAARSCHUWING: het apparaat en toegankelijke delen ervan worden heet tijdens het gebruik. Kijk uit en raak geen hete delen aan. WAARSCHUWING: de toegankelijke delen kunnen heet worden tijdens het gebruik. Houd kleine kinderen uit de buurt. WAARSCHUWING: om ieder risico veroorzaakt door het per ongeluk resetten van het thermisch schakelapparaat te voorkomen, mag het apparaat niet worden gevoed door een extern schakeltoestel zoals een timer of worden aangesloten op een circuit dat regelmatig wordt in- en uitgeschakeld. - Kinderen jonger dan 8 jaar moeten op een veilige afstand van het apparaat worden gehouden, als ze niet continu onder toezicht staan. - Gebruik geen stoomreiniger of hogedrukspuit voor reinigingswerkzaamheden. - Trek de stekker van het apparaat uit het stopcontact voordat u werkzaamheden of onderhoud uitvoert. - Sluit een stekker aan op het netsnoer die geschikt is voor de spanning, stroom en belasting aangegeven op het label en met aarding. Het stopcontact moet geschikt zijn voor de belasting die staat aangegeven

op het label en de aarding ervan moet aangesloten en in werking zijn. De aardgeleider heeft een geel-groene kleur. Deze procedure moet worden uitgevoerd door een vakkundig gekwalificeerde professional. Vraag in geval van incompatibiliteit tussen het stopcontact en de apparaatstekker een erkende elektricien om het stopcontact door een ander geschikt type te vervangen. De stekker en het stopcontact moeten worden aangepast aan de huidige normen van het land van installatie. Aansluiting op de voeding kan ook worden uitgevoerd door het plaatsen van een omnipolaire scheidingsschakelaar (met een contactscheiding in overeenstemming met de vereisten voor overspanning van categorie I) tussen het apparaat en de voeding, die geschikt is voor de maximaal aangesloten belasting en die voldoet aan de huidige wetgeving.

• De groen-gele aardingsleiding mag niet door de scheidingsschakelaar onderbroken worden. Het stopcontact of de omnipolaire scheidingsschakelaar gebruikt voor de aansluiting moet makkelijk toegankelijk zijn wanneer het apparaat wordt geïnstalleerd.
• De uitschakeling kan worden bereikt met een toegankelijke stekker of door het opnemen van een schakelaar in de vaste bedrading, in overeenstemming met de bedradingsregels. WAARSCHUWING: gebruik alleen kookbeveiligingen die door de fabrikant van het kooktoestel zijn ontworpen of in de gebruiksaanwijzing van het apparaat als geschikt zijn aangegeven, of kookbeveiligingen die in het apparaat zijn ingebouwd. Het gebruik van verkeerde beveiligingen kan ongevallen veroorzaken.
• WAARSCHUWING: onbeheerd koken op een kookplaat met vet of olie kan gevaarlijk zijn en brand veroorzaken. Probeer NOOIT om brand met water te blussen, maar schakel het apparaat uit en bedek de vlam dan met bijvoorbeeld een deksel of een branddeken.
• WAARSCHUWING: brandgevaar: gebruik de kookoppervlakken niet als bewaarplek voor spullen.
• OPGELET: het kookproces moet onder toezicht staan. Een kort kookproces moet doorlopend onder toezicht staan.
• Kijk niet in halogeenlampen op de kookplaat, indien aanwezig.
• Plaats geen metalen voorwerpen zoals messen, vorken, lepels of deksels op de kookplaat. Deze kunnen heet worden. Aluminiumfolie en plastic pannen mogen niet op verwarmingszones

worden gezet.

• Na elk gebruik moet de kookplaat worden schoongemaakt om ophoping van vuil en vet te voorkomen. Als vuil en vet op de kookplaat worden
• achtergelaten, worden ze opnieuw verhit wanneer de kookplaat wordt gebruikt, waardoor ze verbranden en rook en nare geuren veroorzaken, om nog maar te zwijgen over het brandgevaar.
• Raak de warmtezones niet aan tijdens gebruik of enige tijd na gebruik.
• Gebruik altijd het juiste kookgerei.
• Plaats de pan altijd in het midden van de eenheid waarop u kookt.
• Plaats niets op het bedieningspaneel.
• Gebruik de kookplaat niet als werkoppervlak.
• Gebruik het oppervlak niet als snijplank.
• Bewaar geen zware voorwerpen boven de kookplaat. Als ze op de kookplaat vallen, kunnen ze schade veroorzaken.
• Gebruik de kookplaat niet om artikelen op te bergen.
• Verschuif het kookgerei niet over de kookplaat.
• Gebruik geen ruwe of schurende materialen of scherpe metalen schrapers om het glas te reinigen, aangezien het oppervlak hierdoor bekrast kan raken, waardoor het glas kan breken.
• Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, diens servicevertegenwoordiger of een vergelijkbaar gekwalificeerde persoon om gevaar te voorkomen. De aardgeleider (geelgroen) moet langer zijn dan 10 mm aan de kant van het klemmenblok. Het interne geleidergedeelte moet geschikt zijn voor het door de kookplaat opgenomen vermogen (aangegeven op het label). Het type stroomkabel moet H05V2V2-F zijn.
• Er zijn geen aanvullende handelingen/installaties nodig om het apparaat op de nominale frequentie te gebruiken.
• Dit apparaat is niet bedoeld om te worden gebruikt met een externe timer of afzonderlijk afstandsbedieningssysteem.

Veiligheidsinstructies

Instructies voor de installateur

Verbindingen

Gebruik van kookplaat - gebruiksinstructies

Onderhoud en reiniging

Nazorg

Bescherming van het milieu

Technische informatie

Hartelijk dank voor uw aankoop van de Haier-gaskookplaat. Lees deze gebruiksaanwijzing zorgvuldig door voordat u de kookplaat gebruikt en bewaar hem op een veilige plaats voor toekomstig gebruik.

Het installeren van een huishoudelijk apparaat kan ingewikkeld zijn, en kan, als het niet correct wordt uitgevoerd, de veiligheid van de consument ernstig in gevaar brengen. Daarom moet deze taak in overeenstemming met de geldende technische voorschriften worden uitgevoerd door een gekwalificeerde professional. Als dit advies wordt genegeerd en de installatie wordt uitgevoerd door een niet-gekwalificeerde persoon, wijst de fabrikant alle verantwoordelijkheid af voor een technisch defect van het product, ongeacht of dit al dan niet tot schade aan goederen of letsel aan personen leidt.

INBOUWEN

De kookplaat kan worden geïnstalleerd in elk werkblad dat hittebestendig is tot een temperatuur van 100°C en een dikte van 25-45 mm heeft.

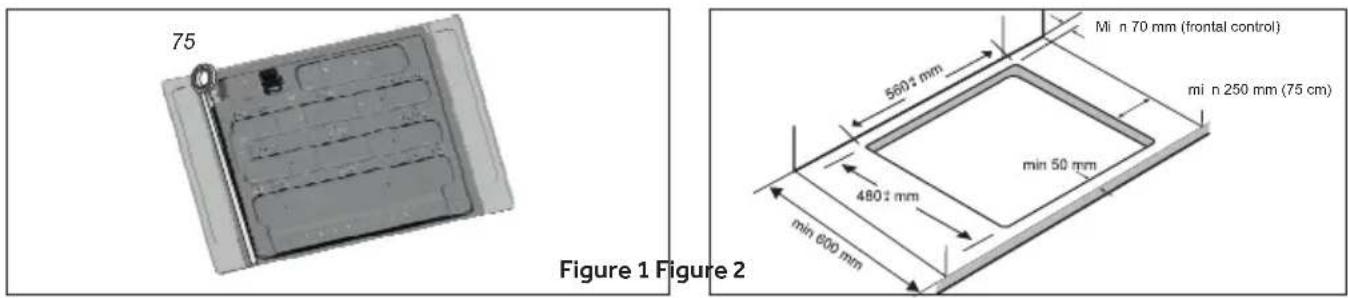

De afmetingen van het uit te zagen gedeelte ziet u in Afbeelding 2*.

Als er een toegankelijke ruimte is tussen de ingebouwde kookplaat en de holte eronder, moet er een scheidingswand van isolerend materiaal worden aangebracht (hout of een dergelijk materiaal) (Afbeelding 3*).

Als de kookplaat aan beide zijden naast een kast is geplaatst, moet de afstand tussen de uitsparing en de kast ten minste 250 mm voor kookplaten van 75 cm zijn (zie Afbeelding 2*); terwijl de afstand tussen de kookplaat en de achterwand ten minste 70 mm moet zijn voor kookplaten met bediening aan de voorkant en 50 mm voor kookplaten met bediening aan de zijkant. De afstand tussen de kookplaat en een ander toestel of apparaat erboven (bijv. een afzuigkap) mag niet minder dan 700 mm bedragen (Afbeelding 4*).

Metalen voorwerpen in de lade kunnen heet worden als gevolg van de recirculatie van de lucht.

Het wordt daarom aanbevolen om een houten tussenpaneel te gebruiken.

Belangrijk - Het schema in Afbeelding 1 laat zien hoe het afdichtingsmiddel moet worden aangebracht.

De kookplaat wordt bevestigd door de

bijgeleverde bevestigingsklemmen aan te brengen in de gaten in de onderkant van de unit. Wanneer een kookplaat van 75 cm boven een ingebouwde oven wordt gemonteerd, moet de oven worden gekoeld met een ventilator.

GESCHIKTE PLAATS

Dit apparaat moet worden geïnstalleerd volgens de geldende voorschriften en mag alleen worden gebruikt in een goed geventileerde ruimte. Lees de instructies voordat u het apparaat installeert en gebruikt.

Een gasfornuis produceert warmte en vochtigheid in de ruimte waarin het is geïnstalleerd. Daarom moet u zorgen voor een goede ventilatie, hetzij door alle natuurlijke luchtdoorgangen open te houden of door een afzuigkap met een afvoerkanaal te installeren. Intensief en langdurig gebruik van het apparaat kan extra ventilatie vereisen, zoals het openen van een raam of een verhoging van de snelheid van de elektrische ventilator, als u er een heeft.

Als een afzuigkap niet kan worden geïnstalleerd, moet een elektrische ventilator aan een buitenwand of raam worden gemonteerd om ervoor te zorgen dat er voldoende ventilatie is.

De elektrische ventilator moet in staat zijn om 3-5 keer per uur een volledige luchtwisseling uit te voeren in de keuken. De installateur moet de toepasselijke nationale normen volgen.

ELEKTRISCHE AANSLUITING (ALLEEN VOOR HET V.K.)

Waarschuwing - dit apparaat moet geaard zijn

Dit apparaat is uitsluitend voor huishoudelijk gebruik ontworpen. De aansluiting op de hoofdtoevoer moet worden uitgevoerd door een competente elektricien, zodat alle geldende voorschriften met betrekking tot dergelijke installaties in acht worden genomen. Het apparaat mag alleen worden aangesloten op een geschikt, geaard contactpunt; een 3-pins 13 ampère stekker/contactdoos is niet geschikt.

Er moet een dubbelpolige schakelaar worden aangebracht en het circuit moet van een passende zekering zijn voorzien. Meer details over het benodigde vermogen van het afzonderlijke product vindt u in de gebruiksaanwijzing en op het typeplaatje van het apparaat. Als u bij een ingebouwd product een langere kabel wilt gebruiken dan de meegeleverde,

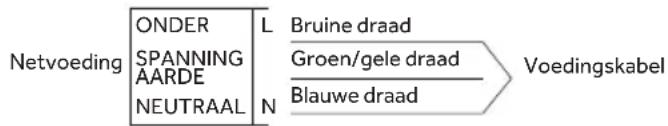

	Op het contactpuntAa
Groene & gele draad	Aardverbinding
Blauwe draad Neutraal	Aansluiting
Bruine draad	Onder spanningStaandeaansluiting

Opmerking: Wij pleiten niet voor het gebruik van aardlekapparatuur bij elektrische kooktoestellen die op contactpunten zijn geïnstalleerd, vanwege de "valse alarmen" die kunnen optreden. Wij wijzen u er nogmaals op dat het apparaat correct moet worden geaard; de fabrikant wijst elke verantwoordelijkheid af voor gebeurtenissen die het gevolg zijn van een onjuiste elektrische installatie.

ELEKTRISCHE AANSLUITING

Controleer de gegevens op het typeplaatje, op de buitenkant van de eenheid, om ervoor te zorgen dat de voedings- en ingangsspanning geschikt zijn.

Controleer voor de aansluiting het aardingssysteem.

Volgens de wet moet dit apparaat geaard zijn.

Als dit voorschrift niet wordt nageleefd, is de fabrikant niet verantwoordelijk voor eventuele schade aan personen of eigendommen.

Als er nog geen stekker is bevestigd, brengt u een stekker aan die geschikt is voor de op het typeplaatje aangegeven belasting.

De aarddraad is geel/groen gekleurd. De stekker moet altijd toegankelijk zijn. Wanneer de kookplaat rechtstreeks op de stroomvoorziening is aangesloten, moet er een stroomonderbreker worden aangebracht. Als het netsnoer beschadigd is, moet dit door een gekwalificeerde ingenieur worden vervangen om mogelijke risico's te voorkomen. De aarddraad (groen en geel gekleurd) moet ten minste 10 mm langer zijn dan de stroom- en neutrale draden. De doorsnede van de kabel moet van de juiste grootte zijn voor het opgenomen vermogen van de kookplaat. Controleer de vermogensgegevens op het typeplaatje en zorg ervoor dat het netsnoer van het type 3x0,75 mm² H05V2V2-F is.

Als een apparaat niet is voorzien van een voedingssnoer en een stekker, of van andere middelen om het apparaat van het elektriciteitsnet los te koppelen, met een contactscheiding in alle polen die een volledige scheiding bij overspanning van categorie III mogelijk maakt, moet in de gebruiksaanwijzing worden vermeld dat in de vaste bedrading in overeenstemming met de bedradingsvoorschriften middelen voor ontkoppeling moeten worden opgenomen.

GASAANSLUITING

Deze instructies zijn voor gekwalificeerd personeel; de installatie van apparatuur moet in overeenstemming zijn met de desbetreffende nationale norm. (Alleen voor het V.K.: wettelijk moet de gasinstallatie in bedrijfstelling worden uitgevoerd door een "GasSafe"-installateur).

Al het werk moet worden uitgevoerd met afgesloten stroomtoevoer. Het typeplaatje op het fornuis geeft aan voor welk type gas het fornuis is ontworpen.

Het aansluiten op de gasleiding of gasfles mag

pas worden uitgevoerd nadat is gecontroleerd of het fornuis is ingeregeld voor het type gas dat wordt geleverd. Als het niet correct is ingeregeld, raadpleeg dan de instructies in de volgende paragrafen om de gasinstelling te wijzigen. Gebruik voor vloeibaar gas (flessengas) drukregelaars die voldoen aan de toepasselijke nationale normen. Gebruik alleen leidingen, sluitingen en afdichtingsringen die voldoen aan de toepasselijke nationale normen.

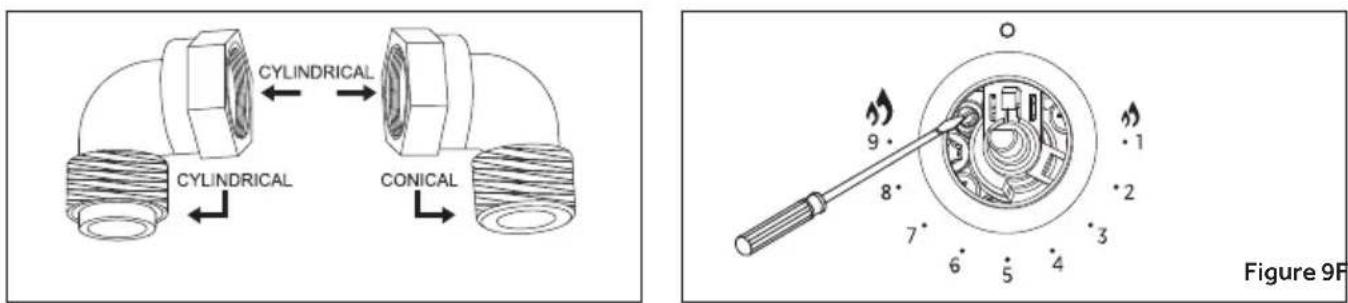

Voor sommige modellen wordt er een conische koppeling geleverd voor de installatie, in landen waarin dit type koppeling verplicht is; op afbeelding 8 wordt besproken hoe u de diverse types koppelingen kunt herkennen (CY = cilindrisch, CO = conisch). In elk geval moet het cilindrische deel van de koppeling worden aangesloten op de kookplaat.

Wanneer u de kookplaat via flexibele slangen op de gastoevoer aansluit, moet u ervoor zorgen dat de maximale afstand van de slang niet meer dan 2 meter bedraagt.

De flexibele slang moet zo worden gemonteerd dat hij niet in contact kan komen met een beweegbaar deel van de behuizingseenheid (bijv. een lade) en niet door een ruimte loopt waarin hij kan worden verpletterd, geknikt of beschadigd.

Om mogelijke schade aan de kookplaat te voorkomen, moet u de installatie in deze volgorde uitvoeren (Afbeelding 6*):

1. Monteer de onderdelen in de afgebeelde volgorde:

A: 1/2 mannelijke adapter cilindrisch B: 1/2 afdichting C: 1/2 vrouwelijke kegeladapter conisch-cilindrisch of cilindrisch-cilindrisch. Draai de verbindingen vast met de moersleutel en vergeet niet de buizen in positie te draaien. Bevestig fitting C op de hoofdgastoevoer met een harde koperen buis of een flexibele stalen buis.

BELANGRIJK: voer een laatste controle uit op lekken op de pijpaansluitingen met een zeepoplossing.

GEBRUIK NOOIT EEN VLAM. Zorg er ook voor dat de flexibele buis niet in contact kan komen met een bewegend deel van de kast (bijv. een lade) en dat hij niet op een plaats loopt waar hij beschadigd kan raken.

Waarschuwing: Als gas kan worden geroken in de buurt van dit apparaat, moet de gastoevoer worden dichtgedraaid en onmiddellijk een technicus worden gebeld. Ga niet op zoek naar

een lek met een open vlam.

DE KOOKPLAAT AFSTELLEN OP EEN ANDER TYPE GAS

Volg de volgende instructies om het fornuis aan te passen aan gebruik met verschillende soorten gas:

• Verwijder de pannendragers en branders.
• Steek een zeskantsleutel (7 mm) in de brandersteun (Afbeelding 7*).
• Draai de injector los en vervang deze door een injector die geschikt is voor het te gebruiken gas (zie tabel met gastypes).

DE MINIMUMVLAM REGELEN

Draai na het aansteken van de branders de bedieningsknop naar de laagste stand en verwijder vervolgens de knop (deze kan met lichte druk eenvoudig worden verwijderd).

Met een kleine schroevendraaier voor 'klemmenblokken' kan de regelschroef worden ingesteld zoals in afbeelding 9^* . Als de schroef rechtsom wordt gedraaid, vermindert de gastroom, terwijl als de schroef linksom wordt gedraaid, de gastroom wordt vermeerderd - Gebruik deze aanpassing om een vlam te verkrijgen van ongeveer 3 tot 4 mm en plaats de bedieningsknop dan terug.

Wanneer de beschikbare gastoevoer LPG is, dan moet de schroef om de stationaire vlam in te stellen tot de eindstop (rechtsom) worden gedraaid.

Wanneer u de nieuwe gasregeling heeft uitgevoerd, vervangt u het oude gastypeplaatje op uw apparaat door het plaatje (bij de kookplaat geleverd) dat geschikt is voor het type gas waarvoor het is geregeld.

Dit apparaat mag alleen worden gebruikt voor het doel waarvoor het bestemd is: huishoudelijk koken, en elk ander gebruik wordt als onjuist beschouwd en kan daarom gevaarlijk zijn. De fabrikant is niet aansprakelijk voor schade of verlies als gevolg van onjuist gebruik. Voordat u de brander gebruikt, moet u zeker zijn dat de pannendrager centraal boven de brander zit, zoals in onderstaande afbeelding. Als u gietijzeren pannendragers gebruikt, staat onder de drager de positie ervan aangegeven. Zorg ervoor dat de juiste pannendrager in de juiste positie wordt gebruikt.

• Gebruik voor het opwarmen van een pan nooit twee verschillende branders tegelijkertijd.
• Gebruik nooit een grillpan, teppanyaki-plaat, een visketel of soortgelijke potten en pannen als de kookplaat een glazen oppervlak heeft.

DE GASBRANDER GEBRUIKEN

Voordat u het gasfornuis inschakelt, moet u controleren of de branderdeksels in de juiste positie zijn geplaatst. Deze kookplaat is voorzien van een elektrische ontsteking om de brander te ontsteken.

Doe het volgende om de brander te ontsteken:

• Duw in en draai linksom naar het symbool van de grotere vlam op stand 9 en blijf tot 5 seconden na ontsteking induwen.

Het ontstekingssysteem zal doorgaan met het genereren van vonken zolang de bedieningsknop wordt ingedrukt.

Waarschuwing: Als er geen elektriciteit op het apparaat aanwezig is om de brander te ontsteken, moet een lucifer of aansteker worden gebruikt, en wel als volgt:

• Houd een brandende lucifer of aansteker bij de brander.
• Duw de knop in en draai deze linksom naar de gewenste stand. De vlam moet binnen 5 seconden na ontsteking blijven branden.

Als de brander na 5 seconden nog niet brandt, stop dan en wacht ten minste 1 minuut voordat u opnieuw probeert de brander te ontsteken.

KNOPBEDIENING

Elke knop regelt elke brander, zoals weergegeven in de afbeelding. De knoppen hebben 9 standen, van de hoogste vlam tot de laagste vlam. Probeer nooit te schakelen van stand 0 naar stand 1.

• Controleer de positie van de knop om er zeker van te zijn dat de brander correct is uitgezet. Het indicatiestreepje moet bij '0' staan.
• Controleer tijdens het koken altijd of de vlam brandt. Zelfs als het display of knoplampje uit staat, kan de brander al aan staan (bijv. bij stroomuitval).
• Terwijl u op de knop drukt om de brander aan te zetten, begint het lampje van de knop te knipperen.
• Wanneer de brander aan staat, gaat het lampje van de knop helemaal aan.
• Als de brander niet aan gaat, gaat het lampje van de knop na 3 seconden weer uit.

Indicatoren
■—	Brander bestuurd met de bedieningsknop
○	Uitgeschakelde brander
9.	Hoogste vermogensinstelling en elektrische ontsteking
•1	Laagste vermogensinstelling
1-9	Warmte-instellen
0	Uitgeschakelde brander

ALGEMEEN ADVIES

Gebruik voor het beste resultaat pannen met een vlakke bodem. De grootte van de bodem moet als volgt overeenkomen met de gasbrander. Tabel:

Onderhoud en reiniging

• Controleer voordat u de kookplaat reinigt of het apparaat is afgekoeld. Haal de stekker uit het stopcontact of (bij directe aansluiting) schakel het elektriciteitsnet uit.
• Het schoonmaken en het onderhoud mag niet door kinderen worden uitgevoerd als zij niet onder toezicht staan.
• Gebruik nooit schuurmiddelen, bijtende schoonmaakmiddelen, bleekmiddelen of zuren. Vermijd zure of alkalische stoffen (citroen, sap, azijn, etc.) op de geëmailleerde, gelakte of roestvrijstalen delen.
• Gebruik warm zeepwater of een niet-bijtend reinigingsmiddel bij het reinigen van de geëmailleerde, gelakte of chromen delen. Gebruik voor roestvrij staal een geschikte reinigingsoplossing.
• De branders kunnen worden gereinigd met zeepwater. Gebruik een commercieel reinigingsmiddel voor roestvrij staal om de

Brandertype	Ø pan/ steelpan (cm)	Vermo- gen (kW)	G20/20 mbar (methaan)	G 30/28-30 mbar (LPG)
AUX hulpvermogen	10-18	1,00	95 l/h	73 g/h
SR Semisnel	12-22	1,75	167 l/h	127 g/h
R Snel	16-26	2,70	257 l/h	196 g/h
DC MONO	16-26	5,00	476 l/h	334 g/h

Voor kleinere pannen moet de gasbrander zodanig worden geregeld dat de vlam niet breder brandt dan de bodem van de pan. Pannen met een holle of bolle bodem mogen niet worden gebruikt.

WAARSCHUWING: Als een vlam per ongeluk wordt gedoofd, draait u de knop naar de uitstand. Probeer minimaal 1 minuut lang niet opnieuw te ontsteken. Als de gaskranen door de jaren heen stijf worden bij het draaien, moeten ze gesmeerd worden. Een dergelijke handeling mag alleen worden uitgevoerd door gekwalificeerde servicemonteurs.

oorspronkelijke glans herstellen. Droog de branders na het reinigen af en plaats ze terug.

• Het is belangrijk dat de branders correct worden teruggeplaatst.

Verchroomde pannendragers en branders

Verchroomde pannendragers en branders hebben de neiging te verkleuren bij gebruik. Dit heeft geen invloed op de werking van de kookplaat.

Ons aftersales-servicecentrum kan, indien nodig, reserveonderdelen leveren.

Voordat u een servicemonteur belt, controleert u het volgende:

• Of de stekker correct is aangebracht en gezekerd
• Of de gastoevoer niet defect is. Als de fout niet kan worden gedetecteerd:
• Schakel het apparaat UIT en bel het After Service Centre. VERANDER NIETS AAN HET APPARAAT.

De producent is niet verantwoordelijk voor onnauwkeurigheden voortkomende uit print- of transcriptiefouten aanwezig in deze brochure. Wij behouden ons het recht voor om wijzigingen aan producten uit te voeren zoals vereist, inclusief de consumptiebelangen, zonder schade te berokkenen aan de kenmerken gerelateerd aan veiligheid of functie.

Bescherming van het milieu

Door het merk op het apparaat aan te brengen, bevestigen we dat het voldoet aan alle relevante Europese veiligheids-, gezondheids- en milieueisen die van toepassing zijn in de wetgeving voor dit product.

Het apparaat voldoet aan de Europese Richtlijn 2009/142/EG (gastoestellen) en vanaf 21-04-2018 aan Verordening (EU) 2016/426 (gasverbrandingstoestellen).

Dit apparaat is gemarkeerd in overeenstemming met de Europese Richtlijn 2012/19/EG betreffende

afgedankte elektrische en elektronische apparatuur (AEEA). De AEEA bevat zowel vervuilende stoffen (die een negatief effect op het milieu kunnen hebben) als basiscomponenten (die hergebruikt kunnen worden). Het is belangrijk dat de AEEA

specifieke behandelingen ondergaat om de vervuilende stoffen op de juiste wijze te verwijderen en af te voeren en alle materialen terug te winnen. Individuen kunnen een belangrijke rol spelen om ervoor te zorgen dat de AEEA geen milieuprobleem worden; het is van essentieel belang om enkele basisregels te volgen:

• De AEEA mag niet worden behandeld als huishoudelijk afval;
• De AEEA moet naar speciale inzamelgebieden worden gebracht, die beheerd worden door het gemeentebestuur of een geregistreerd bedrijf.

In veel landen worden grote AEEA thuis opgehaald. Wanneer u een nieuw apparaat koopt, kan het oude teruggegeven worden aan de leverancier

die het gratis moet accepteren met dien verstande dat het apparaat van een gelijkwaardig type is en dezelfde functies heeft als het gekochte apparaat.

HET MILIEU SPAREN EN RESPECTEREN

Gebruik indien mogelijk een deksel om de pan af te dekken. Regel de vlam zo dat deze de diameter van de pan niet overschrijdt.

Technische informatie

Tabel 1

Burner Plate	5Gas-L1-4+1 GOM
Burner	AUX/2SR/R/DC
Type	UH75MF
FFD	YES
AUX1kW	1
SR 1.75 kW	2
R 2, 7 kW	1
DC 5 kWMono	1
Nominal Heat Input	12.2 kW LPG 11.8 kW
G20/20mbar	1162 l/h
G30/28-30mbar	857 g/h
Installation Class	3
Voltage V/Frequency Hz	220-240V50/60Hz
ElectricallInput Power	1
Electric Ignition	YES
Product Dimension	745x505x42

De producent is niet verantwoordelijk voor onnauwkeurigheden voortkomende uit print- of transcriptiefouten aanwezig in deze brochure. Wij behouden ons het recht voor om wijzigingen aan producten uit te voeren zoals vereist, inclusief de consumptiebelangen, zonder schade te berokkenen aan de kenmerken gerelateerd aan veiligheid of functie.

Haier

70007361·06.2022·Rev_0
