BRIDGE 4A - Interface audio Palmer - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîte de direct active à quatre canaux
Marque	Palmer
Modèle	BRIDGE 4A
Nombre de canaux	4 canaux indépendants
Entrées	4 x Jack 6,35 mm asymétriques
Sorties	4 x XLR symétriques, 4 x RJ45 (AoC), 4 x THRU Jack
Pad (atténuateur)	0 dB / -30 dB par canal
Ground Lift	Oui, par canal (commutateur LIFT/GND)
Isolation galvanique	Par transformateur, entrée/sortie isolées
Alimentation	9 V DC via bloc secteur externe (fourni)
Consommation	2 W
Dimensions (H x L x P)	44 x 482 x 90 mm (19", 1U)
Poids	1,96 kg
Réponse en fréquence	20 Hz - 20 kHz (±0,5 dB)
Rapport signal/bruit	105 dB
Température de fonctionnement	0 °C à 40 °C
Humidité relative	< 80 %, sans condensation
Classe de protection	IP non spécifiée, usage intérieur uniquement
Matériau du boîtier	Tôle d'acier
Accessoires inclus	Bloc secteur externe PW9V
Entretien	Nettoyage avec chiffon humide, éviter solvants
Réparabilité	Réservé au personnel qualifié, aucune pièce réparable par l'utilisateur
Sécurité	Ne pas ouvrir, débrancher avant entretien, respecter les consignes de volume élevé
Utilisation prévue	Professionnelle : studio, scène, broadcast

FOIRE AUX QUESTIONS - BRIDGE 4A Palmer

Comment connecter un instrument à la BRIDGE 4A ?

Branchez votre instrument (guitare, basse, clavier) à l'entrée INPUT Jack 6,35 mm. Utilisez un câble blindé pour instrument. Pour un amplificateur de guitare, connectez sa sortie haut-parleur à l'entrée et activez le PAD (-30 dB).

À quoi sert le sélecteur PAD ?

Le sélecteur PAD réduit le niveau du signal de sortie de 30 dB. Il évite la saturation de l'entrée de la console ou de l'interface audio si le signal d'entrée est trop fort.

Comment utiliser le Ground Lift (LIFT/GND) ?

Le commutateur LIFT/GND coupe la liaison de masse entre l'entrée et la sortie pour éliminer les ronflettes (boucles de masse). Testez les deux positions (enfoncé = GND, relâché = LIFT) pour choisir celle qui réduit le bruit.

Puis-je utiliser la sortie AoC (Audio over Cat) ?

Oui, les sorties OUTPUT 1-4 AoC sur connecteur etherCON (RJ45) envoient les signaux audio analogiques via un câble réseau Cat5e ou supérieur. Chaque canal utilise une paire torsadée plus le blindage.

Quelle est la puissance maximale autorisée sur l'entrée pour un amplificateur ?

La puissance de l'amplificateur connecté ne doit pas dépasser 120 W sous 8 ohms. Ne pas utiliser en mode pont (Bridge).

Comment entretenir la BRIDGE 4A ?

Débranchez l'alimentation avant tout entretien. Nettoyez le boîtier avec un chiffon propre et humide. N'utilisez pas de solvants comme l'alcool. Les orifices d'aération doivent être dépoussiérés régulièrement.

Que faire en cas de dysfonctionnement ?

Éteignez et débranchez immédiatement l'appareil. N'essayez pas de le réparer vous-même. Contactez un technicien agréé ou votre revendeur. L'appareil ne contient aucune pièce réparable par l'utilisateur.

Quels câbles utiliser pour les sorties XLR ?

Utilisez des câbles audio blindés (câbles micro) pour connecter les sorties OUTPUT XLR aux entrées symétriques de votre console ou interface audio.

Puis-je alimenter l'appareil avec une autre source que le bloc secteur fourni ?

Non, utilisez uniquement le bloc secteur d'origine (réf. PW9V) fourni. Une tension incorrecte peut endommager l'appareil.

Quelle est la différence entre les sorties avant et arrière ?

Les sorties OUTPUT (XLR) en face avant et au panneau arrière sont électriquement identiques. Les sorties arrière ajoutent des connecteurs etherCON pour la fonction AoC. Toutes sont isolées galvaniquement des entrées.

MODE D'EMPLOI BRIDGE 4A Palmer

Boîte de direct active à quatre canaux

INFORMATIONS SUR CE MANUEL D'UTILISATION

Lisez attentivement les consignes de sécurité et l'ensemble du manuel avant d'utiliser l'appareil.

Respectez les avertissements figurant sur l'appareil et dans le manuel d'utilisation.

▶Conservez toujours le manuel d'utilisation à portée de main.

Si vous vendez ou transmettez l'appareil, il est important d'inclure également ce manuel d'utilisation, car il fait partie intégrante du produit.

UTILISATION PRÉVUE

Ce produit est un appareil destiné à la technique de sonorisation, aux applications de studio, de télévision et de diffusion.

Le produit a été conçu pour une utilisation professionnelle dans le domaine de l'événementiel, ainsi qu'en studio, à la télévision et en broadcast.

De plus, ce produit est uniquement destiné aux utilisateurs qualifiés possédant des connaissances spécialisées en technique de sonorisation, mais aussi sur les applications de studio, de télévision et de diffusion.

L'utilisation du produit en dehors des données techniques et des conditions de fonctionnement spécifiées est considérée comme une exploitation inappropriée.

Toute responsabilité relative aux dommages et aux dégâts causés par des tiers aux personnes et aux biens suite à une utilisation inappropriée est exclue.

▶Le produit n'est pas adapté :

- À une utilisation par des personnes (notamment les enfants) possédant des capacités physiques, sensorielles ou mentales limitées ou manquant d'expérience et de connaissances ;

Aux enfants (les enfants doivent être informés qu'ils ne doivent pas jouer avec l'appareil).

EXPLICATIONS DES TERMES ET DES PICTOGRAMMES

1. DANGER : Le mot DANGER, éventuellement associé à un pictogramme, indique des situations ou des conditions immédiatement dangereuses pour la vie et l'intégrité physique.
2. AVERTISSEMENT : Le mot AVERTISSEMENT, parfois utilisé en combinaison avec un pictogramme, fait référence à des situations potentiellement dangereuses ou pouvant présenter un risque pour la vie ou l'intégrité physique.
3. MISE EN GARDE : Le terme MISE EN GARDE, éventuellement associé à un pictogramme, est utilisé pour indiquer des situations ou des conditions pouvant entraîner des blessures.
4. ATTENTION : Le mot ATTENTION, éventuellement associé à un symbole, fait référence à des situations ou à des conditions qui peuvent entraîner des dommages matériels et/ou environnementaux.

Ce pictogramme indique les dangers qui peuvent causer un choc électrique.

Ce pictogramme identifie les zones ou les situations dangereuses.

Ce pictogramme indique les dangers causés par les surfaces portées à haute température.

Ce pictogramme indique des dangers dus à des niveaux de volume sonore élevés.

Ce pictogramme désigne un appareil qui ne contient pas de pièces réparables par l'utilisateur.

Ce pictogramme indique des informations supplémentaires concernant le fonctionnement du produit.

Ce pictogramme désigne un appareil qui ne doit être utilisé que dans des locaux secs.

CONSIGNES DE SÉCURITÉ

DANGER :

1. N'ouvrez pas l'appareil et n'y apportez aucune modification.
2. Si votre appareil ne fonctionne plus correctement, si des liquides ou des objets ont pénétré à l'intérieur ou s'il a été endommagé de toute autre manière, éteignez-le immédiatement et débranchez-le de son alimentation. L'appareil ne peut être réparé que par des techniciens de réparation agréés.
3. Pour les appareils de la classe de protection 1, le conducteur de protection (mise à la terre) doit être connecté correctement. Ne débranchez jamais le conducteur de terre de protection. Les appareils de classe de protection 2 ne disposent pas d'un conducteur de protection.
4. Assurez-vous que les câbles sous tension ne sont pas tordus, pincés ou endommagés mécaniquement.
5. Ne contournez jamais le fusible de l'appareil.

AVERTISSEMENT :

1. L'appareil ne doit pas être utilisé s'il présente des signes évidents de détérioration.
2. L'appareil doit être installé uniquement alors qu'il se trouve hors tension.
3. Si le cordon d'alimentation ou le bloc secteur est endommagé, n'utilisez pas l'appareil.
4. Les câbles d'alimentation captifs ne doivent être remplacés que par une personne qualifiée.

ATTENTION :

1. N'allumez pas l'appareil s'il a été exposé à des variations de température extrêmes (par exemple, à la suite d'un transport). L'humidité et la condensation internes peuvent endommager l'appareil. Ne mettez l'appareil en marche que lorsqu'il a atteint la température ambiante.

2. Assurez-vous que la tension et la fréquence du secteur correspondent aux valeurs indiquées sur l'appareil. Si l'appareil est équipé d'un sélecteur de tension, ne le mettez pas en marche tant qu'il n'a pas été réglé correctement. N'utilisez que des câbles secteur adaptés.

3. Pour déconnecter complètement l'appareil de l'alimentation électrique, débranchez le cordon d'alimentation ou l'adaptateur secteur de la prise murale. Il ne suffit pas d'appuyer sur l'interrupteur marche/arrêt de l'appareil. En outre, tout amplificateur connecté doit également être déconnecté de l'appareil.

4. Assurez-vous que le fusible utilisé correspond au type imprimé sur l'appareil.
5. Assurez-vous que des mesures appropriées ont été prises contre les surtensions (par exemple, la foudre).
6. Respectez l'intensité de sortie maximale spécifiée sur les appareils pourvus d'un renvoi secteur (Power Out). Vérifiez que la consommation totale de tous les appareils connectés ne dépasse pas la valeur indiquée.
7. Ne remplacez les câbles d'alimentation enfichables que par des câbles équivalents correspondant au câble fourni à l'origine.

DANGER :

1. Risque d'étouffement ! Les sacs en plastique et les petites pièces doivent être tenus hors de portée des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales réduites.
2. Risque de chute ! Vérifiez que l'appareil est correctement installé et ne peut pas tomber. Utilisez uniquement des supports ou des fixations appropriés (en particulier pour les installations fixes). Vérifiez que les accessoires sont correctement installés et fixés. Veillez à ce que les règles de sécurité applicables soient respectées.

AVERTISSEMENT :

1. N'utilisez l'appareil que de la manière prévue.
2. N'utilisez avec l'appareil que des accessoires recommandés et prévus par le fabricant.
3. Pendant l'installation, respectez les règles de sécurité en vigueur dans votre pays.
4. Après avoir branché l'appareil, vérifiez tous les passages de câbles afin d'éviter tout dommage ou accident, par exemple en cas de risque de trébuchement.
5. Respectez toujours la distance minimale spécifiée par rapport aux matériaux inflammables ordinaires. Sauf mention explicite, la distance minimale est de 0,3 m.

PRUDENCE :

Les éléments mobiles, tels que les supports de montage, présentent un risque de coïncement.

ATTENTION :

1. N'installez pas et n'utilisez pas l'appareil à proximité de radiateurs, d'accumulateurs, de poêles ou d'autres sources de chaleur. Veillez à ce que l'appareil soit toujours installé de manière à ce qu'il soit suffisamment refroidi et qu'il ne puisse pas surchauffer.
2. Ne placez pas de flammes nues, par exemple des bougies allumées, à proximité de l'appareil.
3. Les évents ne doivent pas être couverts et les ventilateurs ne doivent pas être bloqués.
4. Pour le transport, utilisez l'emballage d'origine ou l'emballage fourni par le fabricant.
5. Évitez les chocs ou les impacts sur l'appareil.

6. Respectez la classe de protection IP ainsi que les conditions ambiantes telles que la température et l'humidité spécifiées dans les caractéristiques.

7. Les appareils sont susceptibles d'améliorations en permanence. En cas d'informations divergentes sur les conditions de fonctionnement, les performances ou d'autres propriétés de l'appareil entre le manuel d'utilisation et l'étiquetage de l'appareil, les informations figurant sur l'appareil sont toujours prioritaires.

8. L'appareil n'est pas adapté aux climats tropicaux ni à un fonctionnement à plus de 2000 m au-dessus du niveau de la mer.
9. Sauf indication expresse, l'appareil ne convient pas à un fonctionnement en milieu marin.

REMARQUE :

Pour les kits ou accessoires de conversion ou d'adaptation fournis par le fabricant, il est essentiel de respecter les instructions incluses.

ATTENTION AUX PRODUITS AUDIO UTILISÉS À VOLUME SONORE ÉLEVÉ

Cet appareil est prévu pour une utilisation professionnelle. L'utilisation commerciale de cet appareil est soumise à la réglementation et aux directives nationales en vigueur en matière de prévention des accidents.

Dommages auditifs dus à un volume élevé et à une exposition continue : l'utilisation de ce produit peut générer des niveaux de pression acoustique (SPL) élevés susceptibles de provoquer des dommages auditifs. Évitez toute exposition à des volumes sonores élevés.

ATTENTION : La connexion de câbles de signal et les opérations de commutation (par exemple, activation/désactivation de l'alimentation fantôme) peuvent entraîner des bruits parasites importants. Veillez à ce que les canaux d'entrée (table de mixage, interface audio, multieffets, etc.) sont coupés (Mute) lors des opérations de branchement et de débranchement. Dans le cas contraire, les niveaux élevés de ces bruits parasites peuvent entraîner des dommages.

ATTENTION : Connectez toujours les câbles des haut-parleurs AVANT d'allumer l'amplificateur et l'appareil, et ne les déconnectez qu'APRÈS avoir éteint l'appareil

ATTENTION : Veillez à ce que les ouvertures d'aération du boîtier de l'appareil ne soient pas obstruées pendant le fonctionnement et que l'air puisse circuler librement, en particulier en cas de montage en rack.

REMARQUE : Les champs magnétiques puissants peuvent provoquer des bourdonnements (ronflette). Par conséquent, ne placez pas l'appareil à proximité de champs magnétiques puissants (par exemple, un transformateur d'alimentation).

NOTES SUR LES APPAREILS PORTABLES POUR INTÉRIEUR

1. Fonctionnement temporaire ! Les appareils de sonorisation sont conçus uniquement pour une utilisation temporaire.
2. Un fonctionnement en continu ou l'installation permanente peut altérer le fonctionnement et entraîner le vieillissement prématuré des appareils.

CONTENU DU CARTON

Retirez le produit de son emballage, et mettez de côté tous les matériaux d'emballage.

Assurez-vous que la livraison est complète et n'est pas endommagée ; dans le cas contraire, informez votre partenaire commercial aussitôt après l'achat.

Contenu du carton :

▶1 boîte de direct active à quatre canaux BRIDGE 4A
▶1 bloc secteur
Fiche produit

INTRODUCTION

Le Palmer BRIDGE 4A dispose de 4 canaux indépendants, techniquement identiques. C'est un outil professionnel pour le studio et la scène, permettant de convertir un signal audio asymétrique en un signal audio symétrique sans altération. Le transformateur audio interne offre une gamme dynamique exceptionnelle et une excellente résistance à la saturation. Une boîte de direct sert à connecter des instruments à cordes équipés de micros ou capteurs (guitares acoustiques, guitares/basses électriques), des instruments à sortie au niveau ligne (claviers électroniques) et des sorties au niveau haut-parleur d'amplificateurs de guitare aux entrées symétriques d'une console de mixage ou d'une interface audio. Une boîte de direct permet également de transporter des signaux audio sur de longues distances sans parasites ni ronflette.

AVERTISSEMENT : Les amplificateurs de puissance ne doivent pas être utilisés en mode pont (Bridge) sur la boîte de direct.

AVERTISSEMENT : Si vous utilisez la boîte de direct avec un amplificateur, la liaison de masse entre rée et la sortie doit être coupée (sélecteur n° 4 en position LIFT, non enfoncée).

AVERTISSEMENT : La puissance de l'amplificateur raccordé ne doit pas dépasser 120 W sous 8 ohms !

ATTENTION : Si vous utilisez un amplificateur à lampe, il n'y a pas de résistance de charge dans le circuit de la boîte de direct ! Pour éviter d'endommager l'amplificateur, il fautconnecterun baffle approprié ou une résistance de charge adéquate à la prise jack THRU à l'aide d'un câble hautparleur ont d'allumer l'amplificateur.

Output BALANCED 2 INPUT THRU RAD 0.58 LIF 0.58 LIF OUTPUT BALANCED 3 INPUT THRU RAD 0.58 LIF 0.58 LIF OUTPUT BALANCED 4 INPUT THRU RAD 0.58 LIF 0.58 LIF OUTPUT BALANCED 6 New channel Close button 1 2 3 4 5

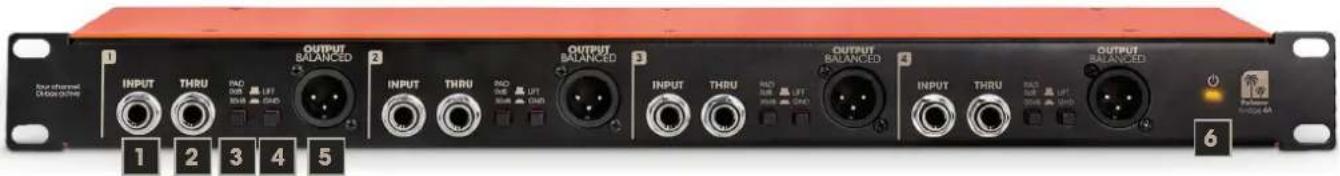

CONNECTEURS, COMMANDES ET INDICATEURS - FACE AVANT

1. INPUT 1 - 4

Entrées audio sur embases jack 6,35 mm (câblage compatible symétrique/asymétrique).

A. Connectez un instrument à l'aide d'un câble blindé pour instrument.

B. Connectez la sortie haut-parleur d'un amplificateur de guitare à l'aide d'un câble haut-parleur (conseil : appuyez sur le sélecteur PAD n° 3).

2. THRU 1 - 4

Les signaux d'entrée des canaux 1 à 4 sont renvoyés sans modification sur les embases jack 6,35 mm THRU 1 à 4.

3. PAD 1 - 4 (atténuateur passif)

Placez le sélecteur en position enfoncée pour réduire le niveau du signal de sortie de 30 dB. Il faut réduire le niveau de sortie lorsque l'étage d'entrée du canal de la table de mixage ou de l'interface audio connectée est saturé.

4. LIFT / GND 1 - 4

Sélecteur permettant de couper la liaison de masse entre l'entrée et la sortie (levage de masse, Ground Lift). En position non enfoncée, la liaison de masse est coupée ; elle est effective lorsque le sélecteur est enfoncé. L'efficacité du levage de masse pour supprimer une ronflette dépend des modalités de la mise à la terre des appareils connectés. Il est donc possible que ce soit l'une ou l'autre des positions du sélecteur qui parvienne à réduire ou à éliminer efficacement une ronflette.

5. OUTPUT 1 - 4

Sorties ligne symétriques sur embases XLR 3 broches. Utilisez des câbles audio blindés (par exemple des câbles micro) pour connecter la boîte de direct à l'entrée symétrique d'une console de mixage ou d'une interface audio.

6. LED POWER

Le voyant POWER s'allume dès que la boîte de direct reçoit la tension d'alimentation requise.

OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT ASIC 7 8 9 10

CONNECTEURS, COMMANDES ET INDICATEURS - PANNEAU ARRIÈRE

7. DÉCHARGE DE TRACTION

Faites passer le câble souple provenant du bloc secteur par la décharge de traction afin d'éviter tout dommage au connecteur basse tension de la boîte de direct et/ou à la fiche coaxiale issue du bloc secteur, et toute interruption de l'alimentation.

8. ENTRÉE POWER

Connecteur coaxial basse tension pour l'alimentation de la boîte de direct. Pour éviter d'endommager l'appareil, utilisez uniquement l'adaptateur secteur d'origine (livré avec l'appareil).

9. OUTPUT 1 - 4

Sorties ligne symétriques sur embases XLR 3 broches. Utilisez des câbles audio blindés pour connecter la boîte de direct à l'entrée symétrique d'une console de mixage ou d'une interface audio.

10. LIFT / GND 1 OUTPUT 1 - 4 AoC

Sélecteur permettant de couper la liaison de masse entre l'entrée et la sortie (levage de masse, Ground Lift). En position non enfoncée, la liaison de masse est coupée ; elle est effective lorsque le sélecteur est enfoncé. L'efficacité du levage de masse pour supprimer une ronflette dépend des modalités de la mise à la terre des appareils connectés. Il est donc possible que l'une ou l'autre des positions du sélecteur soit en mesure de réduire ou d'éliminer efficacement une ronflette.

11. OUTPUT 1 - 4 AoC

Sorties ligne symétriques 1 à 4 sur connecteur etherCON verrouillable. (Audio over Cat) Les signaux audio des canaux 1 à 4 sont envoyés séparément, sous forme analogique, à tout appareil compatible équipé d'un connecteur RJ45, via un câble réseau comprenant 4 paires de conducteurs plus un blindage (catégorie Cat5e ou supérieure).

REMARQUES

Les sorties ligne de la face avant et du panneau arrière sont isolées galvaniquement des entrées ligne.
Si vous utilisez simultanément plusieurs sorties ligne d'un même canal, le niveau du signal peut être légèrement réduit.

ENTRETIEN, MAINTENANCE ET RÉPARATION

Afin de garantir son bon fonctionnement à long terme, l'appareil doit être régulièrement nettoyé et, si nécessaire, passer en maintenance. La périodicité d'entretien et de maintenance dépend de l'intensité et de l'environnement d'utilisation.

Nous vous recommandons de procéder à une inspection visuelle avant chaque utilisation. En outre, nous recommandons d'effectuer toutes les opérations de maintenance applicables spécifiées ci-dessous une fois toutes les 500 heures de fonctionnement ou, en cas d'intensité d'utilisation moindre, au plus tard au bout d'un an. Les réclamations au titre de la garantie peuvent être limitées en cas de défauts résultant d'un entretien inadéquat.

AVERTISSEMENT Avant toute opération d'entretien, l'alimentation électrique et, dans la mesure du possible, toutes les connexions de l'appareil doivent être débranchées.

REMARQUE Un entretien inapproprié peut entraîner une dégradation de l'appareil, voire sa destruction.

1. Les surfaces du boîtier doivent être nettoyées avec un chiffon propre et humide. Veillez à éviter toute infiltration d'humidité dans l'appareil.
2. Les orifices d'entrée et de sortie d'air doivent être nettoyés régulièrement pour éliminer la poussière et les impuretés. Si vous utilisez de l'air comprimé, veillez à ne pas endommager l'appareil (dans ce cas, il faut bloquer les ventilateurs avant d'envoyer l'air comprimé).
3. Les câbles et connecteurs doivent être nettoyés régulièrement et débarrassés de la poussière et des impuretés.
4. En général, il ne faut pas utiliser de produits de nettoyage ou de produits abrasifs, car ils peuvent endommager la finition de la surface. Les solvants en particulier, tels que l'alcool, peuvent altérer l'étanchéité des joints des boîtiers.
5. De manière générale, les appareils doivent être stockés au sec et protégés de la poussière et des salissures.

MAINTENANCE ET RÉPARATION (UNIQUEMENT PAR DU PERSONNEL QUALIFIÉ)

DANGER ! L'appareil renferme des composants sous tension. Même après déconnexion du secteur, il peut subsister une tension résiduelle dans l'appareil, par exemple à cause de condensateurs chargés.

REMARQUE ! L'appareil ne contient aucun élément nécessitant un entretien par l'utilisateur.

REMARQUE ! Les travaux de maintenance et de réparation ne peuvent être effectués que par du personnel spécialisé autorisé par le fabricant. En cas de doute, adressez-vous au fabricant.

REMARQUE ! Les travaux de maintenance effectués de façon non conforme peuvent affecter les demandes de garantie.

CARACTÉRISTIQUES TECHNIQUES

GÉNÉRALITÉS

Référence produit PBRIDGE4A

Catégorie de produit Boîte de direct
Nombre de canaux 4
Type active
Isolation galvanique par transformateur oui
Nombre d'entrées 4
Type d'entrée asymétrique
Connecteurs d'entrée Jack 6,35 mm
Nombre de sorties 4 (+ 4 en parallèle, + AoC, Audio over Cat)
Type de sortie symétrique
Connecteurs de sortie XLR, RJ45
Sorties THRU par canal 1
Atténuation d'entrée (Pad) 0 dB / 30 dB
Sélecteur Ground/Lift oui
Fonctions supplémentaires	Sortie AoC (Audio over Cat) avec sélecteur Ground Lift, LED Power
Tension d'alimentation	9 V
Puissance absorbée	2 W
Boîtier	Tôle d'acier
Dimensions (H/L/P)	44 × 482 × 90 mm (19", 1U )
Masse	1,96 kg
Température ambiante en fonctionnement	0 - 40 °C
Taux d'hygrométrie relative	< 80 %, sans condensation
Accessoires livrés bloc secteur externe PW9V

AUDIO

Niveau maximal d'entrée (< 1% THD, 20 Hz)	+14 dBu
Niveau maximal d'entrée (< 1% THD, 1 kHz)	+23 dB
Niveau maximal de sortie (< 1%THD, 20 Hz - 20 kHz)	+19 dBu

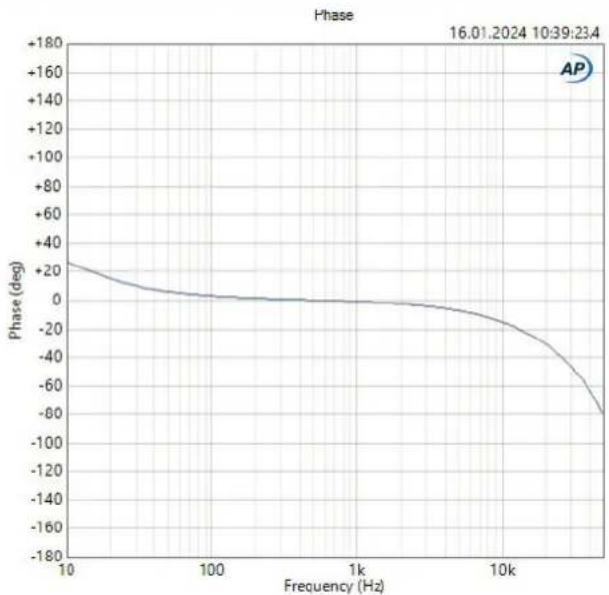

Réponse en fréquence (±0,5 dB, réf. 1 kHz)	20 Hz - 20 kHz
Impédance d'entrée (1 kHz)	390 kΩ
Impédance de sortie (1 kHz, configuration : Pad à 0 dB, THRU)	110 Ω
THD (30 Hz, +4 dBu, gain unitaire, valeur non pondérée)	< 0,0026 %
THD (1 kHz, +4 dBu, gain unitaire, valeur non pondérée)	< 0,0011 %
Distorsion par intermodulation (IMD) (selon SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)	< 0,0021 %
Rapport signal/bruit (selon SMPTE) (+4 dBu, largeur de bande de mesure 22 kHz, gain unitaire, valeur non pondérée)	105 dB
Rapport de transformation	1:3

Toutes les mesures ont été effectuées avec un générateur possédant une impédance de sortie de 600 Ω, sur une charge symétrique de 1 kΩ.

1. Les emballages peuvent être amenés au circuit de recyclage via les voies de collecte habituelles.

2. Veuillez séparer l'emballage du produit conformément à la législation et la réglementation sur le recyclage dans votre pays.

APPAREIL:

1. Cet appareil est soumis à la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version actuellement en vigueur. Directive DEEE Waste Electrical and Electronical Equipment. Les appareils usagés ne doivent pas être jetés avec les ordures ménagères. L'appareil usagé doit être éliminé par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets. Veuillez respecter la réglementation en vigueur dans votre pays !

2. Veillez à respecter la législation relative à l'élimination des déchets en vigueur dans votre pays.

3. En tant que client particulier, vous pouvez vous procurer des informations sur les possibilités d'élimination respectueuses de l'environnement auprès du distributeur auprès duquel le produit a été acheté ou auprès des autorités régionales correspondantes.

PILES ET BATTERIES:

1. Les piles et batteries ne doivent pas être jetées avec les ordures ménagères. Les piles et batteries usagées doivent être éliminées par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets.

2. Veillez à respecter la législation relative à l'élimination des déchets dans votre pays.

3. En tant que client particulier, vous pouvez obtenir des informations sur les possibilités d'élimination respectueuses de l'environnement par le biais du revendeur chez qui le produit a été acheté ou par l'intermédiaire des autorités régionales correspondante.

4. Les appareils munis de piles ou de batteries qui ne peuvent pas être retirées par l'utilisateur doivent être déposés dans sun point de collecte pour appareils électriques.

DÉCLARATIONS DU FABRICANT

Garantie du fabricant et limitation de responsabilité Adam Hall GmbH Adam-Hall-Tr. 1 D-61267 Neu Anspach

E-mail: [e-mail] / +49 (0)6081 / 9419-0.

Vous trouverez nos conditions de garantie et nos clauses de limitation de responsabilité actuelles sur Internet à l'adresse suivante: cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

En cas de panne, contactez votre partenaire commercial.

CONFORMITÉCE

Par la présente, Adam Hall GmbH déclare que ce produit est conforme aux directives suivantes (si applicables): Directive basse tension (2014/35/UE) Directive CEM (2014/30/UE) RoHS (2011/65/UE) RED (2014/53/UE)

Les déclarations de conformité pour les produits qui sont soumis aux directives LVD, EMC, RoHS peuvent être demandées à l'adresse [e-mail] Les déclarations de conformité pour les produits soumis à la directive RED peuvent être téléchargées sur www.adamhall.com/compliance/

BRIDGE 4A
