BRIDGE 4A - Interfejs audio Palmer - Bezpłatna instrukcja obsługi

Typ produktu	Czterokanałowa aktywna skrzynka DI
Marka	Palmer
Model	BRIDGE 4A
Liczba kanałów	4 niezależne kanały
Wejścia	4 x Jack 6,35 mm niesymetryczne
Wyjścia	4 x XLR symetryczne, 4 x RJ45 (AoC), 4 x THRU Jack
Pad (tłumik)	0 dB / -30 dB na kanał
Ground Lift	Tak, na kanał (przełącznik LIFT/GND)
Izolacja galwaniczna	Transformatorowa, izolowane wejście/wyjście
Zasilanie	9 V DC przez zewnętrzny zasilacz sieciowy (w zestawie)
Pobór mocy	2 W
Wymiary (W x S x G)	44 x 482 x 90 mm (19", 1U)
Waga	1,96 kg
Pasmo przenoszenia	20 Hz - 20 kHz (±0,5 dB)
Stosunek sygnału do szumu	105 dB
Temperatura pracy	0°C do 40°C
Wilgotność względna	< 80%, bez kondensacji
Klasa ochronności	IP nieokreślona, tylko do użytku wewnętrznego
Materiał obudowy	Blacha stalowa
Dołączone akcesoria	Zewnętrzny zasilacz sieciowy PW9V
Konserwacja	Czyścić wilgotną szmatką, unikać rozpuszczalników
Możliwość naprawy	Zastrzeżone dla wykwalifikowanego personelu, brak części do samodzielnej naprawy
Bezpieczeństwo	Nie otwierać, odłączyć przed konserwacją, przestrzegać wskazówek dotyczących wysokiego poziomu głośności
Przeznaczenie	Profesjonalne: studio, scena, transmisja

Często zadawane pytania - BRIDGE 4A Palmer

Jak podłączyć instrument do BRIDGE 4A ?

Podłącz instrument (gitara, bas, keyboard) do wejścia INPUT Jack 6,35 mm. Użyj ekranowanego kabla instrumentalnego. W przypadku wzmacniacza gitarowego podłącz wyjście głośnikowe do wejścia i włącz PAD (-30 dB).

Do czego służy przełącznik PAD ?

Przełącznik PAD zmniejsza poziom sygnału wyjściowego o 30 dB. Zapobiega przesterowaniu wejścia konsoli lub interfejsu audio, gdy sygnał wejściowy jest zbyt silny.

Jak używać Ground Lift (LIFT/GND) ?

Przełącznik LIFT/GND odłącza połączenie masy między wejściem a wyjściem, aby wyeliminować przydźwięki (pętle masy). Przetestuj obie pozycje (wciśnięty = GND, zwolniony = LIFT), aby wybrać tę, która redukuje szumy.

Czy mogę używać wyjścia AoC (Audio over Cat) ?

Tak, wyjścia OUTPUT 1-4 AoC na złączu etherCON (RJ45) wysyłają analogowe sygnały audio przez kabel sieciowy Cat5e lub wyższy. Każdy kanał używa jednej pary skręconej plus ekran.

Jaka jest maksymalna dozwolona moc na wejściu dla wzmacniacza ?

Moc podłączonego wzmacniacza nie może przekraczać 120 W przy 8 omach. Nie używać w trybie mostkowym (Bridge).

Jak konserwować BRIDGE 4A ?

Odłącz zasilanie przed jakąkolwiek konserwacją. Czyść obudowę czystą, wilgotną szmatką. Nie używaj rozpuszczalników, takich jak alkohol. Otwory wentylacyjne należy regularnie odkurzać.

Co zrobić w przypadku awarii ?

Natychmiast wyłącz i odłącz urządzenie. Nie próbuj naprawiać go samodzielnie. Skontaktuj się z autoryzowanym technikiem lub sprzedawcą. Urządzenie nie zawiera żadnych części do samodzielnej naprawy.

Jakich kabli używać do wyjść XLR ?

Używaj ekranowanych kabli audio (kable mikrofonowe) do podłączenia wyjść OUTPUT XLR do symetrycznych wejść konsoli lub interfejsu audio.

Czy mogę zasilić urządzenie innym źródłem niż dołączony zasilacz sieciowy ?

Nie, używaj wyłącznie oryginalnego zasilacza sieciowego (nr ref. PW9V) w zestawie. Nieprawidłowe napięcie może uszkodzić urządzenie.

Jaka jest różnica między wyjściami przednimi i tylnymi ?

Wyjścia OUTPUT (XLR) na panelu przednim i tylnym są elektrycznie identyczne. Wyjścia tylne dodają złącza etherCON do funkcji AoC. Wszystkie są galwanicznie izolowane od wejść.

INSTRUKCJA OBSŁUGI BRIDGE 4A Palmer

ZASTOSOWAŃ WEWNETRZNYCH

ZAWARTOŚĆ OPAKOWANIA 51

WPROWADZENIE 51

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI 52

UWAGI 53

PIELEGNACJA, KONSERWACJA I NAPRAWA 54

DANE TECHNICZNE 55

SCHEMAT PRZEPLYWU SYGNAŁU 56

DEKLARACJE PRODUCENTA 57

IT MANUALE D'ISTRUZIONI 58

Aktywny czterokanałowy DI-Box

INFORMACJE NA TEMAT NINIEJSZEJ INSTRUKCJI OBSŁUGI

Przed rozpoczęciem korzystania z urządzenia należy uważnie przeczytać instrukcje dotyczące bezpieczeństwa oraz całą instrukcję obsługi.

Należy przestrzegać ostrzeżeń umieszczonych na urządzeniu i w instrukcji obsługi.
▶Instrukcję obsługi należy zawsze przechowywać w zasięgu ręki.
Jeżeli sprzedają Państwo lub przekazują urządzenie, ważne jest, aby dołączyli Państwo również niniejszą instrukcję obsługi, ponieważ stanowi ona integralną część produktu.

ZAMIERZONE ZASTOSOWANIE

Produkt ten jest urządzeniem dla techniki eventowej, jak również do studia, telewizji i transmisji!

Produkt został opracowany do profesjonalnego użytku w branży technologii eventowej, studyjnej, telewizyjnej i nadawczej.
Ponadto produkt ten przeznaczony jest wyłącznie dla wykwalifikowanych użytkowników posiadających specjalistyczną wiedzę z zakresu techniki eventowej, jak również studyjnej, telewizyjnej i transmisyjnej!
Użytkowanie produktu poza określonymi danymi technicznymi i warunkami eksploatacji jest uważane za niezgodne z przeznaczeniem!
Wyklucza się odpowiedzialność za szkody osobowe i rzeczowe osób trzecich spowodowane niewłaściwym użytkowaniem!

▶Produkt nie jest odpowiedni dla:

▶ Stosowania przez osoby (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub z brakiem doświadczenia i wiedzy.

▶Dzieci (dzieci należy pouczyć, aby nie bawiły się urządzeniem).

OBJAŚNIENIA TERMINÓW I SYMBOLI

1. NIEBEZPIECZEŃSTWO: Słowo NIEBEZPIECZEŃSTWO, ewentualnie w połączeniu z symbolem, wskazuje na sytuacje lub warunki bezpośrednio zagrażające życiu i zdrowiu.
2. OSTRZEŻENIE: Słowo OSTRZEŻENIE, ewentualnie w połączeniu z symbolem, wskazuje na potencjalnie niebezpieczne sytuacje lub warunki dla życia i zdrowia.
3. PRZESTROGA: Słowo PRZESTROGA, ewentualnie w połączeniu z symbolem, jest używane do wskazania sytuacji lub warunków, które mogą prowadzić do obrażeń.
4. UWAGA: Słowo UWAGA, ewentualnie w połączeniu z symbolem, odnosi się do sytuacji lub warunków, które mogą prowadzić do uszkodzenia mienia i/lub środowiska.

Ten symbol wskazuje na zagrożenia, które mogą spowodować porażenie prądem.

Ten symbol oznacza niebezpieczne obszary lub niebezpieczne sytuacje.

Ten symbol oznacza zagrożenia spowodowane gorącymi powierzchniami.

Ten symbol oznacza niebezpieczeństwo związane z wysokim poziomem głośności.

Ten symbol oznacza urządzenie, które nie zawiera żadnych części nadających się do samodzielnego serwisowania przez użytkownika.

Ten symbol oznacza dodatkowe informacje na temat działania produktu.

Ten symbol oznacza urządzenie, które może być używane wyłącznie w suchych pomieszczeniach.

INSTRUKCJE BEZPIECZEŃSTWA

NIEBEZPIECZEŃSTWO:

1. Proszę nie otwierać urządzenia i nie wprowadzać żadnych modyfikacji.
2. Jeśli urządzenie przestanie działać prawidłowo, jeśli do jego wnętrza dostaną się płyny lub przedmioty lub jeśli zostanie ono uszkodzone w jakikolwiek inny sposób, należy je natychmiast wyłączyć i odłączyć od zasilania. Urządzenie może być naprawiane wyłącznie przez autoryzowanych serwisantów.
3. W przypadku urządzeń klasy ochrony 1 przewód ochronny musi być prawidłowo podłączony. Nigdy nie odłączać przewodu ochronnego. Urządzenia klasy ochrony 2 nie posiadają przewodu ochronnego.
4. Upewnić się, że przewody pod napięciem nie są zagięte lub w inny sposób uszkodzone mechanicznie.
5. Nigdy nie wolno omijać bezpiecznika urządzenia.

OSTRZEŻENIE!

1. Urządzenie nie może być używane, jeśli wykazuje widoczne oznaki uszkodzenia.
2. Urządzenie może być instalowane wyłącznie w stanie beznapięciowym.
3. Jeśli kabel sieciowy lub zasilacz urządzenia są uszkodzone, nie wolno uruchamiać urządzenia.
4. Kable zasilające podłączone na state mogą być wymieniane tylko przez wykwalifikowany personel.

UWAGA:

1. Proszę nie włączać urządzenia, jeśli było ono narażone na ekstremalne wahania temperatury (na przykład podczas transportu). Wilgoć i kondensacja mogą uszkodzić urządzenie. Urządzenie należy włączyć dopiero po osiągnięciu temperatury otoczenia.

2. Upewnić się, że napięcie i częstotliwość sieci zasilającej są zgodne z wartościami podanymi na urządzeniu. Jeśli urządzenie posiada przełącznik wyboru napięcia, nie należy włączać urządzenia, dopóki nie zostanie on prawidłowo ustawiony. Stosować tylko odpowiednie kable zasilające.

3. Aby całkowicie odłączyć urządzenie od zasilania, należy odłączyć kabel zasilający lub zasilacz od gniazdka. Nie wystarczy nacisnąć włącznik/wyłącznik na urządzeniu. Ponadto, podłączony wzmacniacz również musi być odłączony od urządzenia!

4. Proszę upewnić się, że używany bezpiecznik odpowiada typowi nadrukowanemu na urządzeniu.
5. Upewnić się, że podjęto odpowiednie środki zapobiegające przepięciom (np. uderzeniom piorunów).
6. Proszę przestrzegać podanego maksymalnego prądu wyjściowego w urządzeniach z wyjściem Power Out. Należy upewnić się, że całkowity pobór prądu wszystkich podłączonych urządzeń nie przekracza podanej wartości.
7. Wtykowe kable zasilające należy wymieniać wyłącznie na oryginalne kable.

NIEBEZPIECZEŃSTWO:

1. Niebezpieczeństwo zadławienia! Plastikowe torby i małe części muszą być przechowywane poza zasięgiem osób (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych.
2. Ryzyko upadku! Proszę upewnić się, że urządzenie jest bezpiecznie zamontowane i nie może spaść. Należy używać wyłącznie odpowiednich stojaków lub uchwytów (szczególnie w przypadku instalacji stałych). Upewnić się, że akcesoria są prawidłowo zamontowane i zabezpieczone. Zapewnić przestrzeganie obowiązujących przepisów bezpieczeństwa.

OSTRZEŻENIE!

1. Urządzenie należy używać wyłącznie w zalecany sposób.
2. Urządzenie należy obstugiwać wyłącznie przy użyciu akcesoriów zalecanych i dostarczonych przez producenta.
3. Podczas instalacji należy przestrzegać przepisów bezpieczeństwa obowiązujących w Państwa kraju.
4. Po podłączeniu urządzenia należy upewnić się, że wszystkie kable zostały poprowadzone w taki sposób, aby uniknąć uszkodzeń lub wypadków, takich jak potknięcia.
5. Należy przestrzegać określonej minimalnej odległości od normalnie łatwopalnych materiałów! Jeśli nie jest to wyraźnie określone, minimalna odległość wynosi 0,3 m.

PRZESTROGA!

Ruchome elementy, takie jak wsporniki montażowe, stwarzają ryzyko zakleszczenia.

UWAGA:

1. Nie należy instalować ani używać urządzenia w pobliżu grzejników, akumulatorów ciepła, pieców lub innych źródeł ciepła. Należy zadbać o to, aby urządzenie było zawsze zainstalowane w taki sposób, aby było wystarczająco chłodzone i nie mogło się przegrzać.
2. W pobliżu urządzenia nie należy umieszczać żadnych źródeł zapłonu, takich jak palące się świece.
3. Nie wolno zakrywać otworów wentylacyjnych i blokować wentylatorów.
4. Do transportu należy używać oryginalnego opakowania lub opakowania dostarczonego przez producenta.
5. Należy unikać uderzeń lub wstrząsów urządzenia.

6. Należy przestrzegać stopnia ochrony IP oraz warunków otoczenia, takich jak temperatura i wilgotność, zgodnie ze specyfikacją.

7. Urządzenia zawsze można jeszcze ulepszyć. W przypadku jakichkolwiek rozbieżności między instrukcją obsługi a etykietą urządzenia w odniesieniu do warunków pracy, wydajności lub innych cech urządzenia, informacje na urządzeniu zawsze mają pierwszeństwo.

8. Urządzenie nie nadaje się do pracy w tropikalnych strefach klimatycznych ani na wysokości powyżej 2000 m n.p.m.
9. O ile nie zaznaczono inaczej, urządzenie nie nadaje się do pracy w warunkach morskich.

UWAGA:

W przypadku zestawów do przebudowy lub modernizacji, lub akcesoriów dostarczonych przez producenta, należy bezwzględnie przestrzegać dołączonych instrukcji.

UWAGA: PRODUKTY AUDIO O DUŻEJ GŁOŚNOŚCI!

To urządzenie jest przeznaczone do użytku profesjonalnego. Komercyjna eksploatacja tego urządzenia podlega obowiązującym krajowym przepisom i wytycznym dotyczącym zapobiegania wypadkom.

Uszkodzenie słuchu spowodowane wysokim poziomem głośności i ciągłym narażeniem: Korzystanie z tego produktu może generować wysokie poziomy ciśnienia akustycznego (SPL), które mogą spowodować uszkodzenie słuchu. Unikać ekspozycji na duże poziomy głośności.

UWAGA: Podłączanie kabli sygnałowych i operacje przełączania (np. włączanie i wyłączanie zasilania phantom) mogą prowadzić do znacznych zakłóceń. Proszę upewnić się, że kanały wejściowe (konsola mikserka, interfejs audio, urządzenie efektowe itp.) są wyciszone podczas podłączania i przełączania. W przeciwnym razie poziom hałasu może spowodować uszkodzenia.

OSTRZEŻENIE: Aby całkowicie odłączyć zasilanie urządzenie, należy odłączyć zasilacz sieciowy od gniazdka ORAZ odłączyć od urządzenia podłączony wzmacniacz.

PRZESTROGA: Należy upewnić się, że otwory wentylacyjne w obudowie urządzenia nie są zakryte podczas pracy i że powietrze może swobodnie krążyć, zwłaszcza w przypadku montażu w szafie Rack!

UWAGA: Silne pola magnetyczne mogą powodować generowanie szumu. Dlatego nie należy umieszczać Supreme Soaker w pobliżu silnych pół magnetycznych (np. transformatora sieciowego).

UWAGI DOTYCZĄCE PRZENOŚNYCH URZĄDZEŃ DO ZASTOSOWAŃ WEWNĘTRZNYCH

1. Działanie tymczasowe! Sprzęt eventowy jest zazwyczaj przeznaczony wyłącznie do pracy tymczasowej.
2. Ciągła eksploatacja lub stała instalacja może pogorszyć funkcjonowanie urządzenia i spowodować jego przedwczesne starzenie się.

ZAWARTOŚĆ OPAKOWANIA

Wyjąć produkt z opakowania i usunąć wszystkie materiały opakowaniowe.

Proszę sprawdzić kompletność i integralność dostawy i niezwłocznie po zakupie powiadomić sprzedawcę, jeśli dostawa nie jest kompletna lub jest uszkodzona.

Zawartość opakowania obejmuje:

▶1 x BRIDGE 4A czterokanałowy aktywny DI box
1 x zasilacz
▶Karta produktu

WPROWADZENIE

Palmer BRIDGE 4A posiada 4 niezależne kanały, które są technicznie identyczne. Jest to profesjonalne narzędzie do studia i na scenę, które konwertuje niezbalansowany sygnał audio na zbalansowany sygnał audio bez zniekształceń. Wewnętrzny transformator zapewnia doskonały zakres dynamiki i doskonałą stabilność przy przeciążeniu. DI box jest używany jako łącznik do podłączenia instrumentów strunowych z przetwornikami, takich jak elektryczne gitary akustyczne, gitary elektryczne i elektryczne basy, instrumenty z wyjściami liniowymi, takie jak keyboardy, a także wyjścia głośnikowe ze wzmacniaczy gitarowych do zbalansowanych wejść konsoli mikserskiej lub interfejsów audio. Za pomocą DI box można również przesyłać sygnały audio bez generowania szumów na długich odcinkach kabli.

OSTRZEŻENIE: Wzmacniacze mocy nie mogą pracować w trybie zmostkowanym z DI box.

OSTRZEŻENIE: Jeśli wzmacniacz jest podłączony do DI box, połączenie uziemienia pomiędzy ciem i wyjściem musi być odłączone (przełącznik nr 6 w pozycji niewciśniętej LIFT).

OSTRZEŻENIE: Moc podłączonego wzmacniacza nie może przekraczać 120 W przy 8 omach!

UWAGA: W przypadku korzystania ze wzmacniacza lampowego: W obwodzie DI box nie ma lampy! Aby zapobiec uszkodzeniu wzmacniacza, odpowiedni głośnik gitarowy lub odpowiedni rezystor obciążenia należy podłączyć do gniazda THRU za pomocą kabla głośnikowego przed włączeniem wzmacniacza!

Output BALANCED INPUT THRU RAD 0.58 LIF 0.58 LIF OUTPUT BALANCED INPUT THRU RAD 0.58 LIF 0.58 LIF OUTPUT BALANCED INPUT THRU RAD 0.58 LIF 0.58 LIF OUTPUT BALANCED 1 2 3 4 5 6

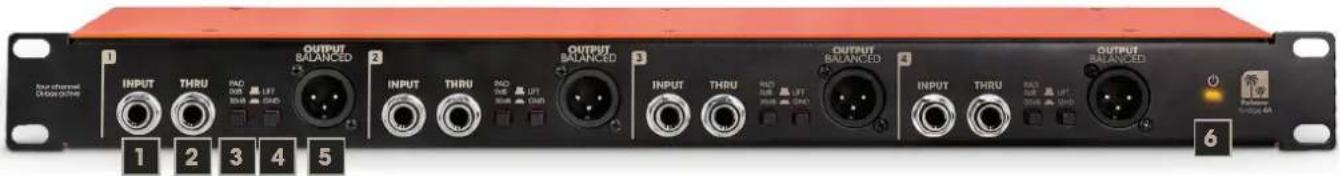

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI - STRONA PRZEDNIA

1. INPUT 1 - 4

Wejścia audio z gniazdami jack 6,3 mm (odpowiednie dla okablowania niezbalansowanego i zbalansowanego).

A. Proszę podłączyć urządzenie za pomocą ekranowanego kabla.

B. Proszę podłączyć wyjście głośnikowe wzmacniacza gitarowego za pomocą kabla głośnikowego (wskazówka: proszę nacisnąć przełącznik PAD nr 3).

2. THRU 1 - 4

Sygnały wejściowe kanałów 1 - 4 sq wyprowadzane w niezmienionej formie poprzez gniazda jack 6,3 mm THRU 1 do 4.

Proszę przesunąć przełącznik do pozycji wciśniętej, aby zmniejszyć poziom sygnału wyjściowego o 30 dB. Poziom wyjściowy musi zostać obniżony, jeśli stopień wejściowy kanału podłączonej konsoli miksującej lub interfejsu audio jest przesterowany.

4. LIFT / GND 1 - 4

Przełącznik do odłączania uziemienia od wejścia i wyjścia (Ground lift). W przypadku pozycji niewciśniętejj nie ma połączenia z masą, połączenie jest realizowane po wciśnięciu przełącznika. Możliwość zapobiegania pętli szumów za pomocą przełącznika uziemienia zależy od uziemienia podłączonego urządzenia. Możliwe jest zatem, że każda z pozycji przełącznika skutecznie redukuje lub eliminuje buczenie.

5. WYJŚCIE 1 - 4

Zbalansowane wyjścia liniowe z 3-pinowymi gniazdami XLR. Proszę używać ekranowanych kabli audio (np. kabli mikrofonowych), aby podłączyć DI box do zbalansowanego wejścia konsoli mikerskiej lub interfejsu audio.

6. POWER LED

Dioda LED zasilania zaświeci się, gdy tylko urządzenie zostanie zasilone wymaganym napięciem.

OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT ASIC 7 8 9 10

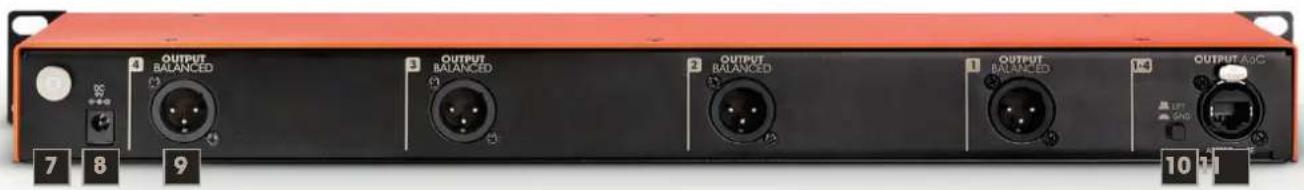

PODŁĄCZENIA, ELEMENTY OBSŁUGI I WYŚWIETLACZA - TYLNA OKŁADKA

7. ZMNIEJSZENIE OBCIAŻENIA

Proszę użyć odciążenia elastycznego przewodu zasilacza, aby zabezpieczyć gniazdo niskiego napięcia zasilacza urządzenia i pustą wtyczkę zasilacza przed uszkodzeniem i zapobiec przypadkowemu wyciągnięciu wtyczki.

8. POWER INPUT

Gniazdo niskiego napięcia do zasilania urządzenia. Aby uniknąć uszkodzenia urządzenia, proszę używać wyłącznie oryginalnego zasilacza (zasilacz w zestawie).

9. OUTPUT 1 - 4

Zbalansowane wyjścia liniowe z 3-pinowymi gniazdami XLR. Za pomocą ekranowanych kabli audio należy podłączyć

Izolator linii do zbalansowanego wejścia konsoli mikserskiej lub interfejsu audio.

10 LIFT / GND 1 OUTPUT 1 - 4 AoC

Przełącznik do odłączania uziemienia wejść i wyjść (Ground lift). W pozycji niewciśniętej połączenie uziemienia jest rozłączone, w pozycji wciśniętej połączenie jest realizowane. Możliwość zapobiegania pętli szu-mów za pomocą przełącznika uziemienia zależy od uziemienia podłączonego urządzenia. Możliwe jest zatem, że zarówno jedna, jak i druga pozycja przełącznika jest w stanie skutecznie zmniejszyć lub wyeliminować bucze-nie.

1:1 OUTPUT 1 - 4 AoC

Zbalansowane wyjścia liniowe od 1 do 4 z blokowanym gniazdem Ethercon. Kanały od 1 do 4 są przesyłane oddzielnie i analogowo za pomocą kabla sieciowego z 4 parami przewodów plus ekranowanie do kompatybilnego urządzenia z gniazdem RJ45 (kategoria kabla Cat5e lub lepsza).

UWAGI

Wyjścia liniowe z przodu i z tyłu są galwanicznie odizolowane od wejść liniowych.

Jeśli kilka wyjść liniowych jest używanych jednocześnie na jednym kanale, poziom sygnału może być nieco obniżony.

PIELEGNACJA, KONSERWACJA I NAPRAWA

Aby zapewnić długotrwałe i prawidłowe działanie urządzenia, należy je regularnie czyścić i w razie potrzeby serwisować. Wymóg konserwacji zależy od intensywności użytkowania i środowiska, w którym jest używany.

Zalecamy kontrolę wzrokową przed każdym uruchomieniem. Ponadto zalecamy przeprowadzanie wszystkich wymienionych poniżej czynności konserwacyjnych raz na 500 godzin pracy lub, w przypadku mniejszej intensywności użytkowania, najpoźniej po roku. Roszczenia gwarancyjne mogą być ograniczone, jeśli wady wynikają z nieodpowiedniego serwisu i konserwacji.

OSTRZEŻENIE! Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych należy odłączyć zasilanie i, jeśli to możliwe, wszystkie połączenia urządzenia.

UWAGA! Niewłaściwe obchodzenie się z urządzeniem może doprowadzić do jego uszkodzenia, a nawet zniszczenia.

1. Powierzchnie obudowy należy czyścić czystą, wilgotną szmatką. Proszę upewnić się, że do urządzenia nie przedostanie się wilgoć.
2. Wloty i wyloty powietrza muszą być regularnie czyszczone z kurzu i brudu. Jeśli używane jest sprężone powietrze, należy upewnić się, że urządzenie nie zostanie uszkodzone (np. w takim przypadku należy zablokować wentylatory).
3. Kable i złącza muszą być regularnie czyszczone, a kurz i brud usuwane.
4. Zasadniczo nie wolno stosować żadnych środków czyszczących lub dezynfekujących ani środków ściernych, ponieważ mogą one uszkodzić wykończenie powierzchni. W szczególności rozpuszczalniki, takie jak alkohol, mogą ostabiać działanie uszczelek obudowy.
5. Urządzenia muszą być przechowywane w suchym miejscu i chronione przed kurzem i brudem.

KONSERWACJA I NAPRAWA (tylko wykwalifikowany personel)

NIEBEZPIECZEŃSTWO! W urządzeniu znajdują się elementy pod napięciem. Nawet po odłączeniu zasilania sieciowego w urządzeniu może nadal występować napięcie początkowe, np. z powodu naładowanych kondensatorów.

UWAGA! W urządzeniu nie ma podzespołów, które mogą być serwisowane przez użytkownika.

UWAGA! Prace konserwacyjne i naprawcze mogą być wykonywane wyłącznie przez wykwalifikowany personel specjalistyczny autoryzowany przez producenta. W razie wątpliwości należy skonsultować się z producentem.

UWAGA! Nieprawidłowo wykonane prace konserwacyjne mogą mieć wpływ na roszczenia gwarancyjne.

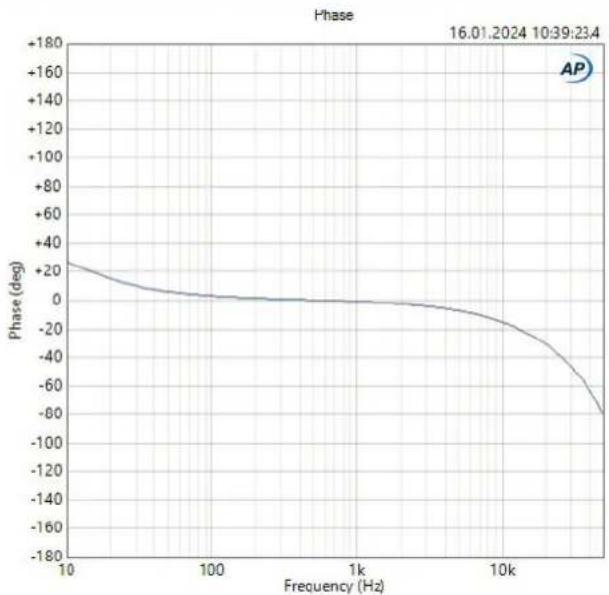

SPECYFIKACJE TECHNICZNE

OGÓLNA CHARAKTERYSTYKA

Numer produktu PBRIDGE4A
Typ produktu	DI box
Liczba kanałów	4
Typ	aktywny
Nośnik izolowany	tak
Liczba wejść	4
Typ wejścia	niezbalansowane
Złącza wejściowe	Jack 6,3 mm
Liczba wyjść	4 (+4 równolegle, +AoC)
Typ wyjścia	zbalansowane
Złącza wyjściowe	XLR, RJ45
Wyjścia THRU na kanał	1
Tłumienie wejścia (pad)	0 dB / 30 dB
Przełącznik uziemienia	tak
Dodatkowe funkcje	Wyjście AoC z Ground Lift, dioda LED zasilania
Napięcie robocze	9 V
Pobór mocy	2 W
Obudowa	Blacha stalowa
Wymiary (wys. / szer. / gł.)	44 × 482 × 90 mm (19', 1U)
Waga	1,96 kg
Temperatura otoczenia podczas pracy	0° do 40°C
Względna wilgotność powietrza:	< 80% (bez kondensacji)
Dołączone akcesoria	zewnętrzny zasilacz wtykowy PW9V

AUDIO

Maks. Poziom wejściowy (< 1% THD, 20 Hz)	+14 dBu
Maks. Poziom wejściowy (< 1% THD, 1 kHz)	+23 dBu
Maks. Poziom wyjściowy (< 1% THD, 20 Hz - 20 kHz)	+19 dBu
Pasmo przenoszenia (±0,5 dB, względne 1 kHz)	20 Hz - 20 kHz
Impedancja wejściowa (1 kHz)	390 kΩ
Impedancja wyjściowa (1 kHz, ustawienie: 0 dB Pad, THRU)	110 Ω
THD (30 Hz, +4 dBu, unity, nieważona)	< 0,0026 %
THD (1 kHz, +4 dBu, unity, nieważona)	< 0,0011 %
IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)	< 0,0021 %
SNR (SMPTE) (+4 dBu, 22 kHz BW, jedność, nieważony)	105 dB
Przełożenie transformatora	13

Wszystkie pomiary zostały wykonane przy użyciu generatora o impedancji wyjściowej 600 Ω i zbalansowanym obciążeniu 1 kΩ.

1. Opakowania można wprowadzić do cyklu recyklingu materiałów do ponownego wykorzystania przy użyciu standardowych metod utylizacji.

2. Prosimy o oddzielenie opakowania zgodnie z przepisami dotyczącymi utylizacji i recyklingu obowiązującymi w danym kraju.

URZĄDZENIE:

1. To urządzenie podlega przepisom europejskim Dyrektywa w sprawie zuzyłego sprzętu elektry cznego i elektronicznego w obowiazującej w danym momencie wersji. Dyrektywa WEEE w sprawie zuzyłego sprzętu elektrycznego i elektronicznego. Zuzyłego sprzętu nie wolno wyrzucac wraz z odpadami z gospodarstwa domowego. Stare urządzenie należy zutyl izowac w autoryzowanym lub w komunalnym zakładzie utylizacji od padów. Nalezy przestrze gac przepisów obowiazujących w danym kraju!

2. Przestrzegac wszystkich przepisów dotyczących usuwania odpadów, obowiazujących w kraju użytkowania.

3. Jako klient prywatny mozesz uzyskac informacje na temat możliwości utylizacji przyjaznej dla srodowiska od sprzedawcy, u którego zakupiono produkt, lub od odpowiednich władz regionalnych.

BATERIE I AKUMULATORY:

1. Baterii i akumulatorów nie wolno wyrzucac z odpadami domowymi. Baterie i akumulatory należy utylizowac w autoryzowanym lub w ko muralnym zakładzie utylizacji odpadów.

2. Przestrzegac wszystkich przepisów dotyczących usuwania odpadów, obowiazujących Prawo i przepisy dotyczące utylizacji.

3. Klient prywatny otrzyma informacje na temat przyjazny dla srodowiska sposobów usuniecia produktu od sprzedawcy, u którego zakupił produkt, lub od odpowiednich władz regionalnych.

4. Urzadzenia zawierajace baterie lub akumulatory, których użytkownik nie moze wyjac, należy odd ac do punktu zbiórki urządzen elektrycznych.

OSWIADCZENIA PRODUCENTA

Gwarancja producenta i ograniczenie odpowiedzialności

Adam Hall GmbH

Adam-Hall-Str. 1 D-61267 Neu Anspach

E-mail: [e-mail] / +49 (0)6081 / 9419-0.

Nasze aktualne warunki gwarancji oraz informacje o ograniczeniu odpowiedzialności można znaleźć na stronie internetowej: cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

W sprawie serwisu należy skontaktowac sie z dystrybutorem.

OZNACZENIE CE

Adam Hall GmbH oswiadcza niniejszym, ze produkt spełnia wymogi następujących dyrektyw (o ile dotyczy):

Dyrektywa niskonapieciowa (2014/35/ UE)

Dyrektywa EMC (2014/30/UE)

RoHS (2011/65/UE)

RED (2014/53/UE)

DEKLARACJA ZGODNOSCI UE

Deklaracje zgodności dla wyrobów, które podlegaja dyrektywom LVD, EMC, RoHS, można zamówic pod adresem [e-mail].

Deklaracje zgodnosci dla wyrobów podlegających dyrektywie RED można pobrac na stronie www.adamhall.com/compliance/

BRIDGE 4A
