INFORMATIONEN ZU DIESER BEDIENUNGSANLEITUNG

Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch.

Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.

▶Bewahren Sie die Bedienungsanleitung immer in Reichweite auf.

Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produkts ist.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik, sowie Studio, TV und Broadcast!

Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik, sowie Studio, TV und Broadcast entwickelt worden.

▶ Weiterhin ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik, sowie Studio, TV und Broadcast vorgesehen!

Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß!

Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen!

▶Das Produkt ist nicht geeignet für:

▶ Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.

- Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).

BEGRIFFS- UND SYMBOLERKLÄRUNGEN

1. GEFAHR: Mit dem Wort GEFAHR, evtl. in Kombination mit einem Symbol, wird auf unmittelbar gefährliche Situationen oder Zustände für Leib und Leben hingewiesen.
2. WARNUNG: Mit dem Wort WARNUNG, evtl. in Kombination mit einem Symbol, wird auf potentiell gefährliche Situationen oder Zustände für Leib und Leben hingewiesen.
3. VORSICHT: Mit dem Wort VORSICHT, evtl. in Kombination mit einem Symbol, wird auf Situationen oder Zustände hingewiesen, die zu Verletzungen führen können.
4. ACHTUNG: Mit dem Wort ACHTUNG, evtl. in Kombination mit einem Symbol, wird auf Situationen oder Zustände hingewiesen, die zu Sach- und/oder Umweltschäden führen können.

Dieses Symbol kennzeichnet Gefahren, die einen elektrischen Schlag verursachen können.

Dieses Symbol kennzeichnet Gefahrenstellen oder gefährliche Situationen.

Dieses Symbol kennzeichnet Gefahren durch heiße Oberflächen.

Dieses Symbol kennzeichnet Gefahren durch hohe Lautstärken.

Dieses Symbol kennzeichnet ein Gerät, in dem sich keine vom Benutzer austauschbaren Teile befinden.

Dieses Symbol kennzeichnet ergänzende Informationen zur Bedienung des Produkts.

Dieses Symbol kennzeichnet ein Gerät, das nur in trockenen Räumen verwendet werden darf.

SICHERHEITSHINWEISE

GEFAHR:

1. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
2. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Spannungsversorgung. Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
3. Bei Geräten der Schutzklasse 1 muss der Schutzleiter korrekt angeschlossen werden. Unterbrechen Sie niemals den Schutzleiter. Geräte der Schutzklasse 2 haben keinen Schutzleiter.
4. Sorgen Sie dafür, dass spannungsführende Kabel nicht geknickt oder anderweitig mechanisch beschädigt werden.
5. Überbrücken Sie niemals die Gerätesicherung.

WARNUNG:

1. Das Gerät darf nicht in Betrieb genommen werden, wenn es offensichtliche Beschädigungen aufweist.
2. Das Gerät darf nur im spannungsfreien Zustand installiert werden.
3. Wenn das Netzkabel bzw. das Netzteil des Geräts beschädigt ist, darf das Gerät nicht in Betrieb genommen werden.
4. Fest angeschlossene Netzleitungen dürfen nur von einer qualifizierten Person ersetzt werden.

ACHTUNG:

1. Nehmen Sie das Gerät nicht in Betrieb, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Umgebungstemperatur erreicht hat.

2. Stellen Sie sicher, dass die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät erst an, wenn dieser korrekt eingestellt ist. Nutzen Sie nur geeignete Netzkabel.

3. Um das Gerät vollständig von der Stromversorgung zu trennen, ziehen Sie das Netzkabel oder den Netzadapter aus der Steckdose. Es genügt nicht, den Ein-/Ausschalter am Gerät zu betätigen. Außerdem muss ein angeschlossener Verstärker ebenfalls vom Gerät getrennt werden!

4. Stellen Sie sicher, dass die eingesetzte Sicherung dem auf dem Gerät abgedruckten Typ entspricht.
5. Stellen Sie sicher, dass geeignete Maßnahmen gegen Überspannung (z.B. Blitzschlag) ergriffen wurden.
6. Beachten Sie den angegebenen maximalen Ausgangsstrom an Geräten mit Power Out-Anschluss. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet.
7. Ersetzen Sie steckbare Netzleitungen nur durch Originalleitungen.

GEFAHR:

1. Erstickungsgefahr! Kunststoffbeutel und Kleinteile müssen außer Reichweite von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten aufbewahrt werden.
2. Gefahr durch Herabfallen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Verwenden Sie ausschließlich geeignete Stative bzw. Befestigungen (im Besonderen bei Festinstallationen). Stellen Sie sicher, dass Zubehör ordnungsgemäß installiert und gesichert ist. Achten Sie dabei darauf, dass geltende Sicherheitsbestimmungen eingehalten werden.

WARNUNG:

1. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
2. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
3. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
4. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
5. Beachten Sie unbedingt den angegebenen Mindestabstand zu normal entflammbaren Materialien! Sofern dieser nicht explizit ausgewiesen ist, beträgt der Mindestabstand 0,3 m.

VORSICHT:

Bei beweglichen Bauteilen wie Montagebügeln, oder sonstigen beweglichen Bauteilen besteht die Möglichkeit sich zu klemmen.

ACHTUNG:

1. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
2. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen in der Nähe des Geräts.
3. Lüftungsöffnungen dürfen nicht abgedeckt und Lüfter nicht blockiert werden.
4. Nutzen Sie zum Transport die Originalverpackung oder vom Hersteller dafür vorgesehene Verpackungen.
5. Vermeiden Sie, dass Erschütterung oder Schläge auf das Gerät einwirken.

6. Beachten sie die IP-Schutzart, sowie die Umgebungsbedingungen wie Temperatur und Luftfeuchtigkeit entsprechend der Spezifizierung.

7. Geräte können stetig weiterentwickelt werden. Bei abweichenden Angaben zu Betriebsbedingungen, Leistung oder sonstigen Geräteeigenschaften zwischen Bedienungsanleitung und Gerätebeschriftung, hat immer die Angabe auf dem Gerät Priorität.

8. Das Gerät ist nicht für tropische Klimazonen und für den Betrieb oberhalb 2000 m über NN geeignet.
9. Sofern nicht explizit ausgewiesen, ist das Gerät nicht für den Betrieb unter Marinebedingungen geeignet.

HINWEIS: Bei vom Hersteller vorgesehenen Um- oder Nachrüstsets bzw. Zubehör beachten Sie unbedingt die beiliegende Anleitung.

VORSICHT, HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung.

Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die zu Gehörschäden führen können. Vermeiden Sie die Belastung durch hohe Lautstärken.

ACHTUNG: Das Anschließen von Signalkabeln und Schaltvorgänge (z.B. Phantomspeisung ein- und ausschalten) können zu erheblichen Störgeräuschen führen. Achten Sie darauf, dass Eingangskanäle (Mischpult, Audio-Interface, Effekt-Gerät usw.) bei Steck- und Schaltvorgängen stummgeschaltet sind. Andernfalls können Pegel von Störgeräuschen zu Schäden führen.

WARNUNG: Um das Gerät in einen vollständig spannungsfreien Zustand zu versetzen, ziehen Sie den Netzadapter aus der Steckdose UND trennen einen evtl. angeschlossenen Verstärker vom Gerät.

ACHTUNG: Achten Sie darauf, dass das Gerät im Betrieb nicht verdeckt wird und Luft, speziell bei Rackeinbau, ungehindert zirkulieren kann!

HINWEIS: Starke Magnetfelder können Brummen verursachen. Positionieren Sie das Gerät daher nicht in der Nähe von starken Magnetfeldern (z.B. Netztrafo).

HINWEISE FÜR ORTSVERÄNDERLICHE INDOOR-GERÄTE:

1. Temporärer Betrieb! Veranstaltungsequipment ist grundsätzlich nur für den vorübergehenden Betrieb konzipiert.
2. Dauerbetrieb oder dauerhafte Installation kann zur Beeinträchtigung der Funktion und vorzeitiger Alterung der Geräte führen.

LIEFERUMFANG

Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial.

Bitte überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrichtigen Sie Ihren Vertriebspartner bitte unverzüglich nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist.

Im Lieferumfang des Produkts sind enthalten:

▶1× BRIDGE 4A Vierkanal DI-box aktiv
1x Netzteil
Produktdatenblatt

EINFÜHRUNG

Die Palmer BRIDGE 4A verfügt über 4 unabhängige Kanäle, welche technisch identisch aufgebaut sind. Sie ist ein professionelles Werkzeug für Studio und Bühne, welches ein unsymmetrisches Audiosignal unverfälscht in ein symmetrisches Audiosignal wandelt. Der interne Übertrager bietet hervorragenden Dynamikumfang und ausgezeichnete Übersteuerungsfestigkeit. Die DI-box wird als Verbindungsglied dafür verwendet, Saiteninstrumente mit Tonabnehmern, wie E-Akustik-Gitarren, E-Gitarren und E-Bässe, Instrumente mit Line-Ausgang, wie beispielsweise Keyboards, sowie Lautsprecherausgänge von Gitarrenverstärkern an symmetrische Eingänge eines Mischpults oder Audio-Interfaces anzuschließen. Audiosignale können mit Hilfe der DI-Box außerdem über weite Kabelwege brummfrei übertragen werden.

WARNUNG: Endstufen dürfen nicht im Brückenmodus (Bridge Mode) an der DI-box betrieben werden.

WARNUNG: Wenn ein Verstärker an der DI-box betrieben wird, muss die Masseverbindung zwischen Ein- und Ausgang getrennt sein (Schalter Nr. 4 in nicht gedrückter Position LIFT).

WARNUNG: Die Verstärkerleistung eines angeschlossenen Verstärkers darf maximal 120 W an 8 Ohm betragen!

ACHTUNG: Beim Verwenden eines Röhrenverstärkers: Im Schaltkreis der DI-box befindet sich kein Lastwiderstand! Um Schäden am Verstärker zu vermeiden, muss vor dem Einschalten des Verstärkers ein entsprechender Gitarrenlautsprecher oder ein geeigneter Lastwiderstand an der Klinkenbuchse THRU mit Hilfe eines Lautsprecherkabels angeschlossen sein!

Output BALANCED INPUT THRU RAD 0.58 LIF 0.58 LIF OUTPUT BALANCED INPUT THRU RAD 0.58 LIF 0.58 LIF OUTPUT BALANCED INPUT THRU RAD 0.58 LIF 0.58 LIF OUTPUT BALANCED 1 2 3 4 5 6

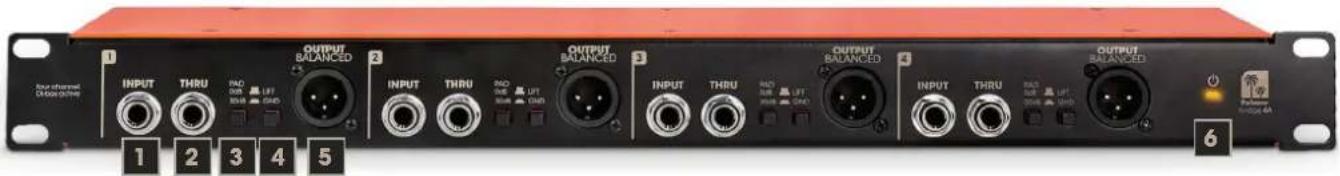

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE - VORDERSEITE

1. INPUT 1 - 4

Audioeingänge mit 6,3 mm Klinkenbuchsen (für unsymmetrische und symmetrische Verkabelung geeignet).

A. Schließen Sie ein Instrument mit Hilfe eines abgeschirmten Instrumentenkabels an.

B. Schließen Sie den Lautsprecherausgang eines Gitarrenverstärkers mit Hilfe eines Lautsprecherkabels an (Tipp: PAD-Schalter Nr. 3 drücken).

2. THRU 1 - 4

Die Eingangssignale der Kanäle 1 - 4 werden unverändert über die 6,3 mm Klinkenbuchsen THRU 1 bis 4 ausgegeben.

Bringen Sie den Schalter in die gedrückte Position, um den Pegel des Ausgangssignals um 30 dB abzusenken. Das Absenken des Ausgangspegels ist erforderlich, wenn die Kanaleingangsstufe des angeschlossenen Mischpults oder Audio-Interfaces übersteuert wird.

4. LIFT / GND 1 - 4

Schalter zum Trennen der Masseverbindung von Ein- und Ausgang (Ground Lift). In der nicht gedrückten Position ist die Masseverbindung getrennt, die Verbindung besteht bei gedrückter Position. Die Fähigkeit, mit Hilfe des Ground Lift-Schalters eine Brummschleife zu verhindern, hängt von der Erdung der angeschlossenen Geräte ab. Es besteht daher die Möglichkeit, dass sowohl die eine, als auch die andere Schalterposition in der Lage ist, ein Brummen wirkungsvoll zu reduzieren bzw. zu beseitigen.

5. OUTPUT 1 - 4

Symmetrische Line-Ausgänge mit 3-Pol XLR-Buchsen. Verwenden Sie abgeschirmte Audiokabel (z. B. Mikrofonkabel), um die DI-Box an einen symmetrischen Eingang eines Mischpults oder Audio-Interfaces anzuschließen.

6. POWER-LED

Die Power-LED leuchtet, sobald das Gerät mit der erforderlichen Spannung versorgt wird.

OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT ASIC 7 8 9 10

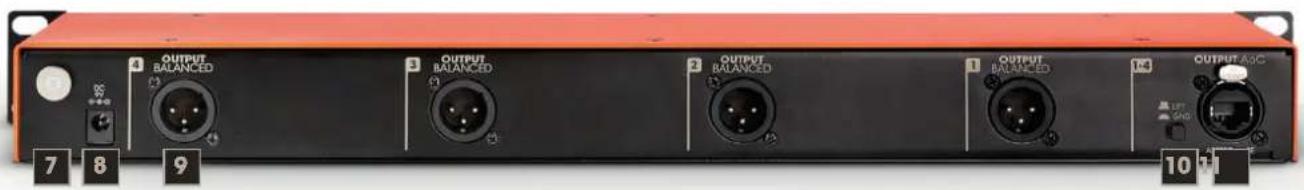

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE - RÜCKSEITE

7. ZUGENTLASTUNG

Nutzen Sie die Zugentlastung für das flexible Kabel des Netzteils, um die Kleinspannungsbuchse für die Spannungsversorgung des Geräts und den Hohlstecker des Netzteils vor Beschädigung zu schützen und ein unbeabsichtigtes Herausziehen des Steckers zu vermeiden.

8. POWER INPUT

Kleinspannungsbuchse für die Spannungsversorgung des Geräts. Um Schäden am Gerät zu vermeiden, verwenden Sie bitte ausschließlich das Original-Netzteil (im Lieferumfang enthalten).

9. OUTPUT 1 - 4

Symmetrische Line-Ausgänge mit 3-Pol XLR-Buchsen. Verwenden Sie abgeschirmte Audiokabel, um die Line Isolation Box an einen symmetrischen Eingang eines Mischpults oder Audio-Interfaces anzuschließen.

10. LIFT / GND 1 OUTPUT 1 - 4 AoC

Schalter zum Trennen der Masseverbindung von Ein- und Ausgängen (Ground Lift). In der nicht gedrückten Position ist die Masseverbindung getrennt, die Verbindung besteht bei gedrückter Position. Die Fähigkeit, mit Hilfe des Ground Lift-Schalters eine Brummschleife zu verhindern, hängt von der Erdung der angeschlossenen Geräte ab. Es besteht daher die Möglichkeit, dass sowohl die eine, als auch die andere Schalterposition in der Lage ist, ein Brummen wirkungsvoll zu reduzieren bzw. zu beseitigen.

11. OUTPUT 1 - 4 AoC

Symmetrische Line-Ausgänge 1 bis 4 mit verriegelbarer etherCON Buchse. Die Kanäle 1 bis 4 werden separat und analog über ein Netzwerkkabel mit 4 Aderpaaren plus Abschirmung an ein kompatibles Gerät mit RJ45-Buchse übertragen (Kabelkategorie Cat5e oder besser).

HINWEISE

Die Line-Ausgänge auf der Vorder- und Rückseite sind von den Line-Eingängen galvanisch getrennt.
▶ Wenn an einem Kanal mehrere Line-Ausgänge gleichzeitig genutzt werden, kann sich der Signalpegel geringfügig reduzieren.

PFLEGE, WARTUNG UND REPARATUR

Um die einwandfreie Funktion des Geräts auf Dauer zu gewährleisten, muss es regelmäßig gepflegt und bei Bedarf gewartet werden. Der Pflege- bzw. Wartungsbedarf steht in Abhängigkeit der Nutzungsintensität und -umgebung.

Wir empfehlen generell eine Sichtprüfung vor jeder Inbetriebnahme. Weiterhin empfehlen wir alle 500 Betriebsstunden, oder bei geringerer Nutzungsintensität spätestens nach Ablauf eines Jahres alle unten genannten und zutreffenden Pflegemaßnahmen durchzuführen. Bei Mängeln, die auf eine unzureichende Pflege zurückzuführen sind, kann es zu Einschränkungen der Garantieansprüche kommen.

WARNUNG! Vor jeglichen Pflegemaßnahmen müssen die Spannungsversorgung und sofern möglich sämtliche Geräteverbindungen getrennt werden.

HINWEIS! Unsachgemäße Pflege kann zu Beeinträchtigung des Gerätes führen bis hin zur Zerstörung.

1. Gehäuseoberflächen müssen mit einem sauberen, feuchten Tuch gereinigt werden. Dabei ist darauf zu achten, dass keine Feuchtigkeit in das Gerät eindringen kann.
2. Luft Ein- und Austrittsöffnungen müssen regelmäßig von Staub und Schmutz befreit werden. Im Fall des Einsatzes von Druckluft ist darauf zu achten, dass Beschädigungen am Gerät verhindert werden (z.B. müssen Lüfter für diesen Fall blockiert werden).
3. Leitungen und Steckkontakte sind regelmäßig zu reinigen und von Staub und Schmutz zu befreien.
4. Es dürfen generell keine Reinigungs-, Desinfektionsmittel oder Mittel mit schleifender Wirkung zur Pflege verwendet werden, andernfalls ist mit Beeinträchtigung der Oberflächenbeschaffenheit zu rechnen. Speziell durch Lösemittel, wie Alkohol, können Gehäusedichtungen in ihrer Funktion beeinträchtigt werden.
5. Geräte sind generell trocken zu lagern und vor Staub und Verschmutzung zu schützen.

WARTUNG UND REPARATUR (nur durch Fachpersonal)

GEFAHR! Im Gerät befinden sich Spannungsführende Bauteile. Auch nach Trennung der Netzverbindung kann noch Restspannung im Gerät vorhanden sein, z.B. durch geladene Kondensatoren.

HINWEIS! Im Gerät befinden sich keine für den Anwender zu wartenden Baugruppen.

HINWEIS! Wartungs- und Reparaturmaßnahmen dürfen nur vom Hersteller autorisiertem Fachpersonal durchgeführt werden. Im Zweifel wenden Sie sich an den Hersteller.

HINWEIS! Unsachgemäß ausgeführte Wartungsarbeiten können den Gewährleistungsanspruch beeinträchtigen.

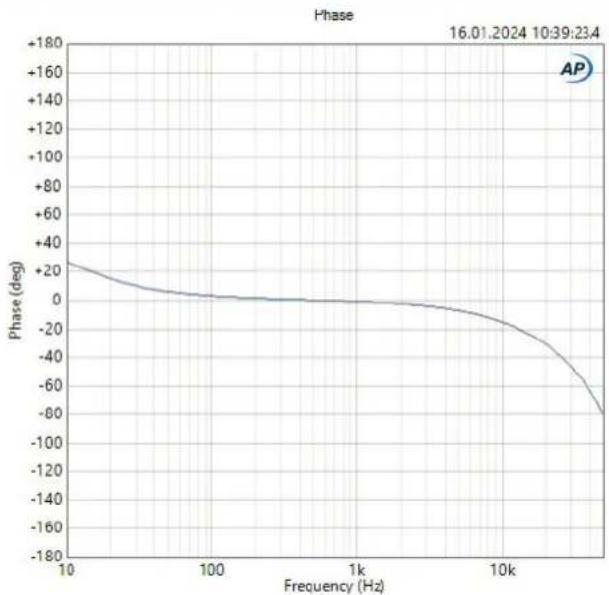

TECHNISCHE DATEN

ALLGEMEIN

Artikelnummer PBRIDGE4A
Produktart DI-box
Anzahl Kanäle 4
Typ aktiv
Überträger isoliert ja
Anzahl Eingänge 4
Eingangstyp unsymmetrisch
Eingangsanschlüsse 6,3 mm Klinke
Anzahl Ausgänge 4 (+4 parallel, +AoC)
Ausgangstyp symmetrisch
Ausgangsanschlüsse XLR, RJ45
THRU-Ausgänge pro Kanal 1
Eingangsdämpfung (Pad) 0 dB / 30 dB
Ground/Lift Schalter ja
Zusätzliche Funktionen	AoC Ausgang mit Ground Lift, Power LED
Betriebsspannung	9 V
Leistungsaufnahme	2 W
Gehäuse	Stahlblech
Abmessungen (H/B/T)	44 × 482 × 90 mm (19", 1HE)
Gewicht	1,96 kg
Umgebungstemperatur (im Betrieb)	0° - 40 °C
Relative Luftfeuchtigkeit	< 80 % (nicht kondensierend)
Enthaltenes Zubehör externes Steckernetzteil PW9V

AUDIO

Max. Eingangspegel (< 1% THD, 20Hz)	+14 dBu
Max. Eingangspegel (< 1% THD, 1kHz)	+23 dBu
Max. Ausgangspegel (< 1% THD, 20 Hz - 20kHz)	+19 dBu
Frequenzgang (±0,5dB, relative 1kHz)	20 Hz - 20 kHz
Eingangsimpedanz (1 kHz)	390 kΩ
Ausgangsimpedanz (1 kHz, Setting:0 dB Pad,THRU)	110 Ω
THD (30 Hz, +4 dBu, unity, ungewichtet)	< 0,0026 %
THD (1 kHz, +4 dBu, unity, ungewichtet)	< 0,0011 %
IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)	< 0,0021 %
SNR (SMPTE) (+4 dBu, 22 kHz BW, unity, ungewichtet)	105 dB
Übertrager-Verhältnis	1:3

Alle Messungen wurden mit einem Generator mit 600 Ω Ausgangsimpendanz und 1 kΩ symmetrischer Last durchgeführt.

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden.

2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

GERÄT:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronic Equipment. Altgeräte gehören nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungsbetrieb oder eine kommunale Entsorgungseinrichtung entsorgt werden. Bitte beachten Sie geltende Vorschriften in Ihrem Land!

2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze.

3. Als Privatkunde erhalten Sie formationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechen den regionalen Behörden.

BATTERIEN UND AKKUS:

1. Batterien und Akkus gehören nicht in den Hausmüll. Batterien und Akkus müssen über einen zugelassenen Entsorgungsbe trieb oder eine kommunale Entsorgungseinrichtung entsorgt werden.

2. Beachten Sie alle in Ihrem Land gel- tenden Entsorgungsgesetze und Vor- schriften.

3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.

4. Geräte mit Batterien oder Akkus, die nicht durch den Benutzer entfernt werden können, müssen an einer Sammelstelle für Elektrogeräte abgegeben werden.

HERSTELLERERKLÄRUNGEN

Herstellergarantie und Haftungsbeschränkung Adam Hall GmbH Adam-Hall-Str. 1 D-61267 Neu Anspach

E-Mail: [e-mail] / +49 (0)6081 / 9419-0.

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Im Servicefall wenden Sie sich an Ihren Vertriebspartner.

CE-KONFORMITÄT

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend): Niederspannungsrichtlinie (2014/35/EU) EMV-Richtlinie (2014/30/EU) RoHS (2011/65/EU) RED (2014/53/EU)

CE-KONFORMITÄTSERKLÄRUNG

Konformitätserklärungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter [e-mail] angefragt werden. Konformitätserklärungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/complianceheruntergeladen werden.

DRUCKFEHLER UND IRRTÜMER, SOWIE TECHNISCHE ODER SONSTIGE ÄNDERUNGEN SIND VORBEHALTEN!

BRIDGE 4A
