BEDIENUNGSANLEITUNG PLI04USB Palmer

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.

12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

15. Öffnen Sie das Gerät zum Batteriewechsel, verändern Sie das Gerät nicht.

16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.

17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.

18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden

22. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.

23. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.

24. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.

25. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.

26. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

ACHTUNG:

Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repa riert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualifiziertem Service-Personal durchführen.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf

Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

EINFÜHRUNG

Die PLI04USB ist speziell zum Einspeisen unsymmetrischer Stereo-Audiosignale vom USB-Port eines Computers in symmetrierte Mikrofoneingänge entwickelt. Sie ist mit einem hochwertigen 24-Bit D/A-Wandler für die Sampleraten 44,1 kHz, 48 kHz und 96 kHz ausgestattet. Die beiden standardmäßig belegten XLR-Ausgänge sind transformatorsymmetriert und besitzen eigene Trennschalter für die Masseleitung. Die PLI04USB verfügt zudem über einen Kopfhörerausgang mit Lautstärkeregler sowie Monosummen- und Ground-Lift-Schalter.

Ausstattung und Betrieb der PLI04USB

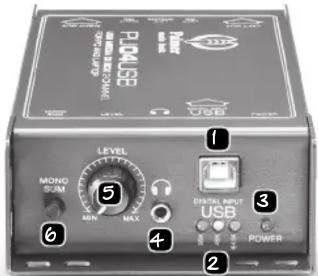

EINGANGSSEITE

USB-Eingang. Verbinden Sie einen USB-Port Ihres Computers und diesen Eingang mit einem guten USB-Kabel.
2 Sampleraten-Anzeige. Diese LEDs zeigen die aktuelle Samplerate an: orange = 44,1 kHz, weiß = 48 kHz, grün = 96 kHz.
3 Spannungsversorgungs-Anzeige. Die rote LED leuchtet, wenn die PLI04USB über das USB-Kabel mit Betriebsspannung versorgt wird.
4 Kopfhörerausgang. Schließen Sie zum Vorhören einen Kopfhörer an diese Stereo-Miniklinkenbuchse an.
5 Regler zur Einstellung der Kopfhörerlautstärke.
6 Ausgangslautstärke: Mit diesem Regler stellen sie die Ausgangslautstärke (XLR Ausgänge und Kopfhörerausgang) ein.

AUSGANGSSEITE

7 XLR-Ausgänge L/R. Diese Ausgänge führen das symmetrische Stereosignal oder die Monosumme mit Mikrofonpegel, wenn 6 gedrückt ist.
8 Trennschalter L/R. Diese beiden Taster trennen Computer und Mischpult galvanisch, um Brummen durch Erdschleifen und/oder Störgeräusche des Computers im Audiosignal zu eliminieren. Die schnelle Problemlösung bei Mono-Anwendung mit zwei Mischpulten.
9 Ground-Lift-Schalter. Dieser Taster unterbricht die Masseverbindung von Computer und Mischpult, um Brummen durch Erdschleifen und/oder Störgeräusche des Computers im Audiosignal zu eliminieren. Die schnelle Problemlösung bei Stereoanwendung.

TECHNICAL SPECIFICATIONS

Produktart: Line Isolator

Typ: Aktiv

Anzahl Kanäle: 2

Anzahl Eingänge: 1

Eingangsart: USB

Anzahl Ausgänge: 3

Ausgangsanschlüsse: XLR/m, 3,5mm TRS

Ausgangsart: Symmetrisch

Ausgangsimpedanz: 550 Ohm, Kopfhörer 43 Ohm

Max. Ausgangspegel: 4,4 dBu, Kopfhörer 8,5 dBu

Trafosymmetriert: Ja

Übersetzungsverhältnis: 1:2

Frequenzgang: 10 – 41000 Hz

Gehäusematerial: Aluminium

Gehäuseoberfläche: Pulverbeschichtet

Breite: 140 mm

Tiefe 95 mm

Höhe: 35 mm

Gewicht: 0,68 kg
