Energysilence Aero 4200 invisible - Ventilateur CECOTEC - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Energysilence Aero 4200 invisible CECOTEC au format PDF.
| Caractéristiques techniques | Ventilateur à colonne, puissance de 50 W, 3 vitesses, oscillation de 90° |
|---|---|
| Dimensions | Hauteur : 120 cm, diamètre de la base : 30 cm |
| Poids | 3,5 kg |
| Niveau sonore | Silencieux, jusqu'à 58 dB |
| Utilisation | Idéal pour un usage domestique, en particulier dans les espaces de vie et les chambres |
| Maintenance | Nettoyage régulier des grilles et des pales, pas de pièces amovibles nécessitant un entretien complexe |
| Sécurité | Protection contre la surchauffe, base stable pour éviter les chutes |
| Informations générales | Design moderne et élégant, facile à déplacer grâce à sa légèreté |
FOIRE AUX QUESTIONS - Energysilence Aero 4200 invisible CECOTEC
Téléchargez la notice de votre Ventilateur au format PDF gratuitement ! Retrouvez votre notice Energysilence Aero 4200 invisible - CECOTEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Energysilence Aero 4200 invisible de la marque CECOTEC.

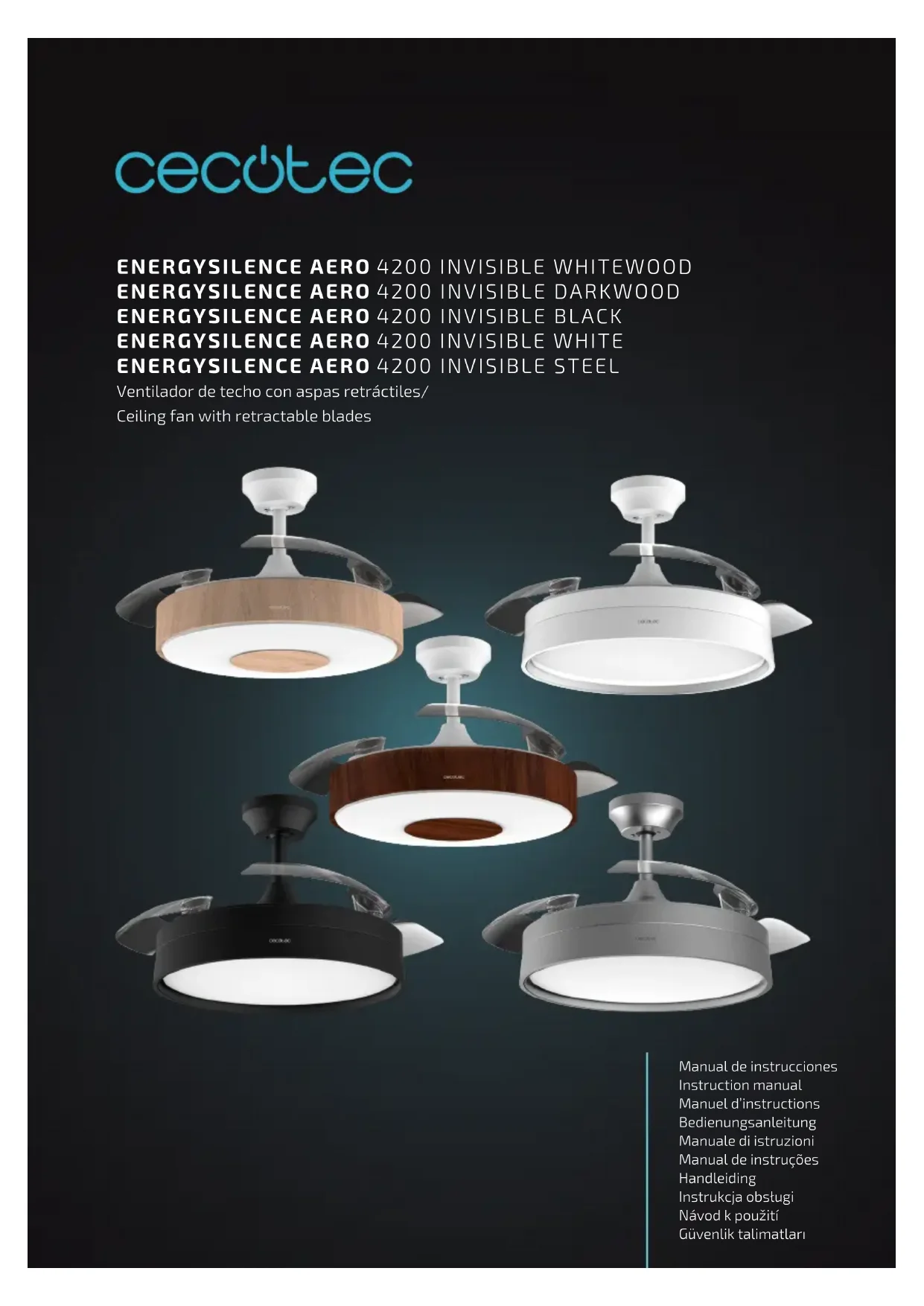

MODE D'EMPLOI Energysilence Aero 4200 invisible CECOTEC
1. Pièces et composants 58
2. Avant utilisation 58
3. Installation du produit 59
4. Fonctionnement 62
5. Nettoyage et entretien 63
6. Résolution de problèmes 64
7. Spécications techniques 65
8. Recyclage des équipements
électriques et électroniques 66
9. Garantie et SAV 66
sensorielles réduites, ou sans expérience ni connaissances s’ils sont surveillés et/ou ont reçu les informations nécessaires à l’utilisation correcte de l’appareil et qu’ils ont bien compris les risques qu’il implique. Empêchez les enfants de jouer avec le produit. Le nettoyage et l’entretien du produit ne peuvent pas être menés à terme par les enfants. - La distance minimale entre les pales du ventilateur et le sol doit être de 2,3 mètres. - La distance minimale entre les pales et un objet ou un mur doit être d’au moins 76 cm. - Assurez-vous que l’appareil est débranché de la prise de courant avant tout nettoyage ou entretien. - Cet appareil est conçu pour un usage domestique uniquement et ne doit pas être utilisé dans les bars, restaurants, fermes, hôtels, motels et bureaux. - Assurez-vous que le voltage du réseau coïncide avec le voltage spécié sur le marquage du produit et que la prise possède une connexion à terre. - Si le câble présente des dommages, il doit être réparé par le Service d’Assistance Technique ociel de Cecotec pour éviter tout type de danger. - N’utilisez pas l’appareil si le câble ou la structure en général ne fonctionnent pas correctement, ont souert une chute ou ont été abîmés. - L’appareil doit être installé en accord avec les normes nationales quant au câblage électrique. - N’insérez pas d’objets ni parties du corps entre les pales lorsqu’elles sont en mouvement. - Pour réduire le risque de dommages, xez le ventilateur directement à la structure de support de l’immeuble comme indiqué dans ce manuel et utilisez uniquement les pièces et composants fournis ou recommandés par Cecotec. can short-circuit each other or be short-circuited by other metal objects. - Both batteries and cells can leak under extreme conditions. In the event of a battery leak, keep your skin and eyes away from the liquid. If the liquid gets into contact with skin, wash immediately with soap and water. If the liquid gets into the eyes, wash them immediately with clean water for a minimum of 10 minutes and seek medical attention. Wear gloves to handle the battery and dispose of it immediately in accordance with local regulations. - Pay attention to the positive (+) and negative (-) marks on the batteries and the remote-control compartment to ensure they are inserted correctly. - Do not use any batteries that are not designed for use with the appliance. - Do not mix batteries of dierent manufacture, capacity, or size. Children should be allowed to handle the batteries only under adult supervision. - Always buy recommended batteries. - Keep the batteries clean and dry. Wipe the battery terminals with a clean, dry cloth if they become dirty. - Keep the original instruction manual for future reference. - Whenever possible, remove the batteries when not in use.
INSTRUCTIONS DE SÉCURITÉ
Veuillez lire les instructions suivantes avec attention avant d’utiliser l’appareil. Gardez bien ce manuel pour de futures références ou pour tout nouvel utilisateur. - Cet appareil peut être utilisé par des enfants de 8 ans et plus et par des personnes aux capacités physiques, mentales ouENERGYSILENCE AERO 4200 INVISIBLE WHITEWOOD/ DARKWOOD
perforation des tissus mous et même la mort. L’ingestion de la batterie peut causer de graves brûlures dans les deux heures suivant l’ingestion. - En cas d’ingestion de piles, consultez immédiatement un médecin. - Ne laissez pas les enfants remplacer les piles sans la surveillance d’un adulte. - Ne démontez pas, n’ouvrez pas et ne détruisez pas les piles. - Maintenez les piles hors de portée des enfants. Maintenez surtout les petites piles hors de portée des enfants. En cas d’ingestion d’une pile, il est nécessaire de consulter votre médecin. - N’exposez pas les piles à la chaleur ou au feu. Évitez de la stocker à la lumière directe du soleil. - Ne court-circuitez pas un élément ou une pile. Ne stockez pas les piles de manière désordonnée dans une boîte ou un tiroir où elles peuvent se court-circuiter entre elles ou être court-circuitées par d’autres objets métalliques. - La batterie et les piles peuvent présenter des fuites dans des conditions extrêmes. En cas de fuite d’une cellule, ne laissez pas le liquide entrer en contact avec la peau ou les yeux. Si le liquide entre en contact avec la peau, lavez-la immédiatement avec de l’eau et du savon. Si le liquide entre en contact avec les yeux, lavez-les immédiatement avec de l’eau propre en abondance pendant 10 minutes minimum puis consultez votre médecin. Utilisez des gants pour manipuler la batterie et jetez-la immédiatement selon les normes locales. - Faites attention à la polarité des piles (+/-) lorsque vous les insérez dans la télécommande et assurez-vous qu’elles sont utilisées correctement. - N’utilisez pas de piles qui ne sont pas conçues pour être utilisées avec cet appareil. - Pour éviter des risques de décharge électrique, déconnectez le réseau électrique principal en éteignant les interrupteurs de puissance avant d’installer ou de réparer le ventilateur. - Le câblage doit respecter les normes électriques nationales. - Le câble doit être correctement branché sur la prise de terre pour éviter de possibles accidents. - L’appareil doit être installé en accord avec les normes nationales quant au câblage électrique. - N’installez jamais le ventilateur dans une pièce où il y a beaucoup d’humidité. - Faites bien attention lorsque vous vous trouvez à côté des pales du ventilateur. - Pour contrôler la vitesse des pales du ventilateur, utilisez les moyens de contrôle de la vitesse fournis par Cecotec. - Ne pliez ni ne courbez le système de maintien des pales pendant l’installation ni pendant le nettoyage. - Pour assurer le correct fonctionnement de l’appareil, le nettoyage et l’entretien doivent être réalisés en accord avec ce manuel d’instructions. Éteignez et débranchez l’appareil avant de le nettoyer. - Assurez-vous que le ventilateur n’est pas placé près de rideaux ou d’autres objets qui puissent s’emmêler dans le ventilateur. - Maintenez tout le matériel composant l’emballage (sacs en plastique, boîtes, polystyrène, etc.) hors de portée des enfants an de garantir leur sécurité. - Il est recommandé que deux personnes réalisent le montage de cet appareil. - Ce produit est conçu pour une utilisation en intérieur. Instructions pour les piles - L’ingestion des piles peut provoquer des brûlures, laENERGYSILENCE AERO 4200 INVISIBLE WHITEWOOD/ DARKWOOD
Contenu de la boîte - Ventilateur - Kit de montage - Lumière LED - Télécommande - Piles AAA - Manuel d’instructions
3. INSTALLATION DU PRODUIT
1. Fixez solidement le support de montage à la boîte de connexions (Img. 2a) ou la poutre
du plafond (Img. 2b) à l’aide des vis d’arrêt, des rondelles plates et des rondelles Grower fournis. Image 2a
2. Boîte de connexions
3. Joint en caoutchouc
4. Support de montage
6. Vis de la boîte de connexions
10. Support de montage
11. Vis d’arrêt/rondelle plate/rondelle Grower
2. Dévissez les vis de la boule de suspension jusqu’à ce que la boule puisse être délissée vers
le bas, le long de la tige centrale. Retirez la goupille de la tige centrale (Image 2). Installez à nouveau la boule de suspension après l’étape 4. Image 3
1. Boule de suspension
2. Goupille cylindrique
3. Retirez la goupille cylindrique et la goupille bêta de la tige centrale. Faites glisser la tige
centrale à travers le couvercle de protection et l’enjoliveur. Img. 4
1. PIÈCES ET COMPOSANTS
Image 1 Nº Description Unités 1 Support de montage 1 2 Boule de suspension 1 3 Tige centrale 1 4 Couvercle de protection 1 5 Vis du couvercle de protection 2 6 Goupille cylindrique 1 7 Goupille bêta 1 8 Cache décoratif 1 9 Moteur du ventilateur 1 10 Plafonnier 1 11 Récepteur 1 12 Télécommande 1 NOTE : Les graphiques de ce manuel sont des représentations schématiques et peuvent ne pas correspondre exactement à ceux du produit.
2. AVANT UTILISATION
- Cet appareil possède un emballage conçu pour le protéger pendant son transport. Sortez l’appareil de sa boîte et retirez tout le matériel qui compose l’emballage. Rangez la boîte d’origine et le reste des éléments provenant de l’emballage dans un endroit sûr pour éviter d’endommager l’appareil si vous devez le transporter à l’avenir. Si vous devez vous défaire de l’emballage d’origine, assurez-vous de recycler tous les éléments correctement. - Assurez-vous que toutes les pièces et les composants sont inclus et en bon état. S’il manque une pièce, une partie, un accessoire ou que l’appareil ou ses accessoires ne sont pas en bon état, veuillez contacter le Service Après-Vente ociel de Cecotec.ENERGYSILENCE AERO 4200 INVISIBLE WHITEWOOD/ DARKWOOD
Connexions Avertissement. Pour éviter des risques de décharge électrique, assurez-vous de déconnecter l’alimentation électrique générale avant de procéder à la connexion des câbles.
10. Connectez l’alimentation principale de 120 V ~ 60 Hz (maison) au ventilateur situé sur le
support de montage, comme indiqué ci-dessous.
11. Insérez le récepteur dans le support de montage en laissant la partie plate vers le plafond.
Img. 8 Connexions du câble de terre
12. Connectez le câble vert/jaune du support de montage et de la tige centrale au câble de
terre de l’alimentation électrique à l’aide d’un écrou. Connexion électrique entre le moteur et le récepteur.
13. Connectez le câble blanc du ventilateur au câble blanc du récepteur via son connecteur
14. Connectez le câble bleu du ventilateur au câble bleu du récepteur via son connecteur
15. Connectez les bornes à 3 ls du ventilateur aux bornes à 3 ls du récepteur à l’aide du
connecteur mâle/femelle. Connexion électrique du récepteur à l’alimentation principale.Img. 9
16. Connectez le l blanc du récepteur au l neutre de l’alimentation à l’aide d’un écrou.
17. Connectez le l noir du récepteur au l de ligne de l’alimentation à l’aide d’un écrou.
2. Goupille cylindrique
4. Goupille cylindrique
4. Retirez les deux vis de la tige centrale. Insérez ensuite la tige centrale dans le cache. Img. 5
3. Goupille cylindrique
4. Goupille cylindrique
5. Passez les câbles du ventilateur et le câble de la prise de terre par la tige centrale.
6. Insérez la goupille cylindrique dans les trous de la tige centrale et du cache. Veillez à ce que
la partie droite de la goupille soit correctement insérée dans le trou situé à l’extrémité de la goupille cylindrique, an que la partie incurvée s’insère correctement dans cette partie.
7. Pour nir, resserrez les vis.
Avertissement. Il est très important de vérier que la goupille cylindrique soit bien installée et que les vis soient bien vissées. Si la goupille cylindrique, la goupille bêta ou les vis ne sont pas correctement positionnés, le ventilateur pourrait tomber.
8. Soulevez le ventilateur avec soin et installez la tige centrale et la boule de suspension
dans le support de montage xé au plafond ou à la boîte de connexions. Assurez-vous que le fente de la boule soit bien alignée avec le crochet du support de montage. Img. 6 Image 6
1. Support de montage
Avertissement. Le ventilateur doit être installé à une distance minimale de 230 cm du sol.
9. Placez le plafonnier sur la plaque de la lampe (LED 36 W intégrée) en la tournant dans le
sens des aiguilles d’une montre. Assurez-vous qu’il est bien xé, mais ne le serrez pas trop. Img. 7ENERGYSILENCE AERO 4200 INVISIBLE WHITEWOOD/ DARKWOOD
- Appuyez sur le bouton arrêt pour éteindre le ventilateur. - Utilisez les boutons de la minuterie pour sélectionner le temps de fonctionnement de l’appareil. Le ventilateur s’éteint une fois le temps sélectionné écoulé. La minuterie peut être réglée sur 1, 2, 4 et 8 heures. - Appuyez sur le bouton de la lumière pour allumer et éteindre la lampe du ventilateur. Vous pourrez également modier la tonalité de la lumière. Fonctions Été/Hiver - Utilisez le bouton 4 pour activer l’inversion de la rotation - Fonction Hiver : les pales commenceront à tourner dans le sens des aiguilles d’une montre, permettant la distribution de l’air chaud dans toute la pièce. - Fonction Été : les pales commenceront à tourner dans le sens inverse des aiguilles d’une montre, créant ainsi une brise fraîche. Connexion télécommande - récepteur Dès que le récepteur est allumé, appuyez sur le bouton de la télécommande pendant deux secondes. Après ce temps, vous entendrez un bip, indiquant que la connexion a été eectuée avec succès. Note : La télécommande a été connectée au récepteur en usine, de sorte qu’elle peut être utilisée directement après l’installation du ventilateur. Cependant, si vous changez de télécommande ou si vous utilisez une autre télécommande, vous devrez suivre l’étape précédente. Notes - Si la télécommande ne peut pas contrôler le récepteur, vériez si les piles font contact, si elles sont insérées correctement et si elles ne sont pas déchargées. - Si la télécommande ne peut pas contrôler le récepteur, vériez si d’autres produits fonctionnant avec une télécommande se trouvent à proximité, car ils peuvent causer des interférences. Si vous retirez ces appareils de la pièce où se trouve le ventilateur, la télécommande fonctionnera à nouveau correctement. - Utilisez cet appareil avec la tension correcte. Si la tension est trop faible, la télécommande ne fonctionnera pas. - Si vous n’utilisez pas la télécommande pendant une longue période, retirez les piles.
5. NETTOYAGE ET ENTRETIEN
1. Nettoyez le ventilateur périodiquement
2. Pour le nettoyage, utilisez uniquement une brosse douce ou un chion non pelucheux
an d’éviter de rayer la nition.
3. Évitez d›utiliser des produits de nettoyage abrasifs qui pourraient endommager la
18. Placez le couvercle de protection sur le support de montage à l’aide des vis, comme indiqué
dans l’image 10. Image 10
1. Couvercle de protection
2. Vis du couvercle de protection
Ce ventilateur fonctionne à l’aide d’une télécommande.
1. Rétablissez l’alimentation de la boîte de connexions à partir du panneau électrique
2. Retirez le couvercle du compartiment des piles de la télécommande, insérez les piles
et replacez le couvercle. Note : - La télécommande fonctionne avec 2 piles AAA d’1,5 V. - Si vous n’allez pas utiliser le ventilateur pendant une longue période, rangez-le dans un endroit sec où il ne sera pas exposé à des températures élevées. Retirez les piles.
3. Les boutons de la télécommande contrôlent la vitesse et la lumière du ventilateur.
Télécommande Img. 11
1. Indicateur de connexion
2. Contrôle de vitesse
3. Bouton d’arrêt du ventilateur
4. Bouton pour inverser le sens de rotation des pales
5. Bouton Brise naturelle
6. Bouton pour allumer/éteindre la lumière/Changement de la tonalité
- L’indicateur s’allume lorsque le produit est en fonctionnement. - Utilisez les boutons de la vitesse pour sélectionner le niveau de puissance. 6 vitesses sont disponibles, 1 étant la plus faible et 6 la plus élevée.ENERGYSILENCE AERO 4200 INVISIBLE WHITEWOOD/ DARKWOOD
/min Puissance utilisée par le ventilateur P 30,55 W Valeur du service SV 3,13 (m³/ min)/W Consommation d’électricité en mode veille P
0,43 W Niveau de puissance acoustique du ventilateur L
44,793 dB (A) Vitesse maximale de l’air C 2,821 m/sec Norme de mesure de la valeur du service IEC 60879:2019 Données de contact pour plus d’informations Cecotec Innovaciones S.L. Av. Reyes Católicos, 60 - 46910, Alfafar, Valencia (Espagne) La consommation d’énergie en mode veille est de 0,43 W selon les directives de la norme EN 50564:2011 et les règlements européens 1275/2008/CE et 801/2013/CE. Pour ce faire, branchez l’appareil sans eectuer aucune fonction et attendez que le mode veille soit activé. Ce produit contient une source lumineuse avec une ecacité énergétique E. Les spécications techniques peuvent être modiées sans notication préalable an d’améliorer la qualité du produit. Produit fabriqué en Chine I Conçu en Espagne Avertissement. N’utilisez pas de solvants pour nettoyer le ventilateur. Cela pourrait endommager le moteur et entraîner un risque d’électrocution. Recommandation : Vériez périodiquement que les pales soient bien xées, de manière sécurisée au moteur avec les vis.
6. RÉSOLUTION DE PROBLÈMES
Balancement Notez que tous les ventilateurs de plafond ne sont pas identiques (même ceux qui sont du même modèle), certains bougent plus que d’autres. Le fait que le ventilateur bouge un peu ne signie pas qu’il va tomber. Même si toutes les pales sont lestées et regroupées par poids, il est impossible d’éviter complètement l’oscillation. Ceci n’est pas un problème. Les ventilateurs de plafond ont tendance à bouger pendant leur fonctionnement. Pour réduire l’oscillation, essayez ce qui suit :
1. Vériez que toutes les vis de xation des pales soient bien vissées et xées de
2. Le balancement du ventilateur peut provoquer des dénivelés au niveau des pales.
Pour vérier le niveau de stabilité, mesurez la distance entre chaque bout des pales et le plafond. Si les mesures sont irrégulières : - Assurez-vous que les vis de xation des pales ne soient pas trop serrées ni trop lâches, les deux options peuvent en eet provoquer le balancement des pales. - Une pale déformée peut également provoquer le balancement. Vériez l’état de la pale en la plaçant sur une surface plate.
3. L’ajustement de la pale peut être vériez avec une simple règle. Placez la règle en
position verticale contre le plafond et alignez-la avec le bord extérieur de la pale. Comparez la distance entre le bord d’une des pales et le reste. Tournez les pales pour vérier chacune d’entre elles. Si une des pales n’est pas alignée correctement, il se peut qu’elle ait été déformée, tordue ou que les vis soient trop vissées ou trop lâches.ENERGYSILENCE AERO 4200 INVISIBLE WHITEWOOD/ DARKWOOD
Ce symbole indique que, conformément à la réglementation en vigueur, le produit et/ou la batterie doivent être éliminés séparément des déchets municipaux. Lorsque ce produit atteint la n de sa vie utile, vous devez retirer les piles ou batteries et les apporter à un point de collecte désigné par les autorités locales. Pour obtenir des informations détaillées sur la manière la plus adéquate de vous défaire de vos appareils électriques et électroniques et/ou des batteries correspondantes, vous devez contacter les autorités locales. Le respect des lignes directrices susmentionnées contribuera à la protection de l’environnement.
Cecotec est responsable envers l’utilisateur nal ou le consommateur de tout défaut de conformité existant au moment de la livraison du produit dans les termes, conditions et délais établis par la réglementation applicable. Il est recommandé que les réparations soient eectuées par du personnel qualié. Si vous détectez un incident ou un problème avec le produit, vous devez contacter le Service Après-Vente ociel de Cecotec au +34 9 63 21 07 28.
Les droits de propriété intellectuelle des textes de ce manuel appartiennent à CECOTEC INNOVACIONES, S.L. Tous droits réservés. Le contenu de cette publication ne peut être, en totalité ou en partie, reproduit, stocké dans un système de récupération de données, transmis ou distribué par quelque moyen que ce soit (électronique, mécanique, photocopie, enregistrement ou similaire) sans l’autorisation préalable de CECOTEC INNOVACIONES, S.L.ENERGYSILENCE AERO 4200 INVISIBLE WHITEWOOD/ DARKWOOD
