MANUAL DE USUARIO Energysilence Aero 4200 invisible CECOTEC

Ventilador de techo con aspas retráctiles/

Ceiling fan with retractable blades

Manual de instrucciones

Instruction manual

Instrucciones de seguridad 4

Safety instructions

1. Piezas y componentes 40

2. Antes de usar 40

3. Instalación del producto 41

4. Funcionamiento 44

5. Limpieza y mantenimiento 46

6. Resolución de problemas 46

7. Especificaciones técnicas

B. Reciclaje de aparatos eléctricos

y electrónicos

9 Garantia y SAT

1. Copyright

47

INDEX

INSTRUCCIONES DE SEGURIDAD

Lea las siguientes instrucciones atentamente antes de usar el producto. Guarde este manual para futuras referencias o nuevos usuarios.

• Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión.
• La distancia mínima entre las aspas del ventilador y el suelo debe ser de 2,3 metros.
• La distancia mínima con algún objeto o una pared de las aspas debe ser como mínimo 76 cm.
• Asegúrese de que el aparato está desconectado de la alimentación antes de limpiar o de realizar el mantenimiento de usuario.
• Este aparato está diseñado exclusivamente para uso doméstico quedando excluido su uso en bares, restaurantes, granjas, hoteles, moteles y oficinas.
• Asegúrese de que el voltaje de red coincida con el voltaje especificado en el marcado del producto y de que el enchufe tenga toma de tierra.
• Si el cable de alimentación presenta daños, debe ser reparado por el Servicio de Asistencia Técnica oficial de Cecotec para evitar cualquier tipo de peligro.

• No utilice el producto si el cable o la estructura presenta daños o si no funciona correctamente, ha sufrido alguna caída o ha sido dañado.

• El dispositivo debe ser instalado de acuerdo con las normas nacionales de cableado eléctrico.

• No inserte objetos ni partes del cuerpo entre las aspas cuando estén en movimiento.
• Para reducir el riesgo de daños, fije el ventilador directamente a la estructura de soporte del edificio como se indica en este manual y utilice únicamente piezas y componentes proporcionados y recomendados por Cecotec.
• Para evitar riesgo de descarga eléctrica, desconecte la red eléctrica principal apagando los interruptores de potencia antes de instalar o de reparar el ventilador.
• El cableado debe cumplir con las normas eléctricas nacionales.
• El cable debe estar correctamente conectado a tierra para evitar el riesgo de posibles accidentes.
• El dispositivo debe ser instalado de acuerdo con las normas nacionales de cableado eléctrico.
• Nunca instale el ventilador en una habitación con mucha humedad.
• Tenga mucho cuidado si está cerca de las aspas del ventilador.
• Para controlar la velocidad de las aspas del ventilador, utilice los medios de control de la velocidad de Cecotec.
• No doble ni curve el sistema de agarre de las aspas durante la instalación ni durante la limpieza.
• Para asegurar el correcto funcionamiento del dispositivo, la limpieza y el mantenimiento del producto ha de realizarse de acuerdo con este manual de instrucciones. Apague y desconecte el producto antes de limpiarlo.
• Asegúrese de que el ventilador no está colocado cerca de cortinas u otros objetos que puedan enredarse.

• Por la seguridad de los niños, mantenga todo el material del embalaje (bolsas de plástico, cajas, poliestireno, etc.) fuera de su alcance.

• Se recomienda que el montaje de este producto se lleve a cabo entre 2 personas.

• Este producto está diseñado para ser utilizado en interior.

Instrucciones sobre las pilas

• La ingestión de pilas puede provocar quemaduras, perforación de partes blandas y la muerte. Pueden provocar quemaduras graves en las dos horas siguientes a la ingesta.
• En caso de ingerir pilas acuda rápidamente a su centro médico más cercano.
• No permita que los niños sustituyan pilas sin la supervisión de un adulto.
• No desmonte, abra o destruya las pilas.
• Mantenga las pilas fuera del alcance de los niños. Mantenga especialmente las pilas consideradas pequeñas fuera del alcance de los niños. En caso de ingestión de una pila, debe buscar rápidamente asistencia médica.
• No exponga las pilas al calor o al fuego. Evite el almacenamiento a la luz directa del sol.
• No cortocircuite un elemento o una pila. No almacene las pilas o baterías de forma desordenada en una caja o cajón donde puedan cortocircuitarse entre sí o ser cortocircuitadas por otros objetos metálicos.

• Tanto las baterías como las pilas pueden presentar fugas en condiciones extremas. En caso de fuga de una célula, no permita que el líquido entre en contacto con la piel o los ojos. Si el líquido entra en contacto con la piel, lávese inmediatamente con agua y jabón. Si el líquido entra en contacto con los ojos, láveselos de forma inmediata con abundante agua limpia por un mínimo de 10 minutos y busque asistencia médica. Utilice guantes para manejar la pila y deséchela inmediatamente de acuerdo con la normativa local.

• Observe las marcas de positivo (+) y negativo (-) en las pilas y el mando y asegúrese de su correcta utilización.

• No utilice ninguna pila que no esté diseñada para su uso con el equipo.
• No mezcle pilas de diferente fabricación, capacidad o tamaño. El uso de las pilas por parte de los niños debe ser supervisado.
• Compre siempre las pilas recomendadas.
• Mantenga las pilas limpias y secas. Limpie los terminales de las pilas con un paño limpio y seco si se ensucian.
• Conserve la documentación original del producto para futuras consultas.
• Siempre que sea posible, retire las pilas cuando no esté en uso.

SAFETY INSTRUCTIONS

No Descripción Unidades
1 Soporte de montaje 1
2 Bola de suspensión 1
3 Varilla central	1
4	Florón	1
5	Tornillos del florón	2
6	Pasador	1
7	Horquilla	1
8	Cubierta de acople 1
9	Motor del ventilador	1
10	Plafón	1
11	Receptor	1
12	Mando a distancia	1

NOTA:

Los gráficos de este manual son representaciones esquemáticas y puede que no coincidan exactamente con los del producto.

2. ANTES DE USAR

• Este aparato presenta un embalaje diseñado para protegerlo durante su transporte. Saque el aparato de su caja y retire todo el material de embalaje. Puede guardar la caja original y otros elementos del embalaje en un lugar seguro para prevenir daños en el aparato si necesita transportarlo en el futuro. Si desea deshacerse del embalaje original asegúrese de reciclar todos los elementos correctamente.
  Asegúrese de que todas las piezas y componentes están incluidos y en buen estado. Si faltara alguno o no estuviera en buen estado, contacte de forma inmediata con el Servicio de Atención Técnica oficial de Cecotec.

Contenido de la caja

• Ventilador
• Kit de montaje
  Luz LED
• Mando a distancia
• Pilas AAA
• Este manual de instrucciones

3. INSTALACIÓN DEL PRODUCTO

1. Fije firmemente el soporte de montaje a la caja de conexiones (Fig. 2a) o a la vigueta del techo (Fig. 2b) utilizando los tirafondos, las arandelas planas y las arandelas de presión proporcionados.
   Leyenda figura 2a

2. Vigueta de madera

3. Caja de conexiones
4. Junta de goma
5. Soporte de montaje
6. Arandela plana
7. Tornillos de la caja de conexiones
8. Arandela de presión
9. Techo

Leyenda figura 2b

1. Vigueta del techo
2. Soporte de montaje

3. Tirafondo/arandela plana/arandela de presión

4. Afoje los tornillos de la bola de suspensión hasta que la bola se deslice hacia abajo por la varilla central. Retire el pasador de la varilla central (Fig. 2), instale de nuevo la bola de suspensión después del paso 4.

Leyenda figura 3

1. Bola de suspensión
2. Pasador
3. Tornillos

ESPAÑOLESPAÑOL

1. Retire el pasador y la horquilla de la varilla central. Deslice la varilla central por el florón y la cubierta de acople. Fig. 4

Leyenda figura 4

1. Florán
2. Pasador
3. Cubierta de acople

4. Horquilla

5. Retire los dos tornillos de la varilla central. Después, coloque la varilla central en la cubierta. Fig. 5

Leyenda figura 5

1. Varilla central
2. Cubierta
3. Pasador
4. Horquilla

5. Tornillos

6. Pase los cables del ventilador y el cable de toma de tierra por la varilla central.

7. Inserte el pasador por los orificios de la varilla central y la cubierta. Asegúrese de que la parte recta de la horquilla quede bien insertada en el orificio del extremo del pasador, de modo que la parte curva encale correctamente en esta pieza.
8. Por último, vuelva a apretar los tornillos.

Advertencia: Es muy importante que el pasador esté correctamente colocado en la cubierta y que los tornillos estén bien apretados. Si el pasador, la horquilla o los tornillos no están correctamente colocados, el ventilador podría caer.

1. Levante el ventilador con cuidado y coloque la varilla central y la bola de suspensión en el soporte de montaje fijado al techo o a la caja de conexiones. Asegúrese de que la ranura de la bola está bien alneada con la pestaña del soporte de montaje. Fig. 6

Leyenda figura 6

1. Soporte de montaje
2. Pestaña
3. Ranura

Advertencia: El ventilador debe estar colocado a una distancia mínima de 230 cm del suelo.

1. Coloque el plafón en la placa de la lámpara (LED Integrado de 36 W) girándolo en el sentido de las agujas del reloj. Asegúrese de que está fijo, pero no lo apriete demasiado. Fig. 7

Leyenda figura 7

1. Placa de la lâmpara
2. Plafón

Conexiones

Advertencia: Para evitar el riesgo de descarga eléctrica, asegúrese de desconectar el suministro eléctrico general del cuadro eléctrico antes de proceder con la conexión de los cables.

1. Conecte la alimentación principal de 120 V \~ 60 Hz (vivienda) al ventilador situado en el soporte de montaje como se indica a continuación.
2. Inserte el receptor en el soporte de montaje dejando la parte plana mirando hacia el techo. Fig. 8

Conexiones del cable de tierra

1. Conecte el cable verde/amarillo del soporte de montaje y de la varilla central al cable de tierra de la fuente de alimentación utilizando una tuerca para cables.

Conexiones eléctricas del motor al receptor.

1. Conecte el cable blanco del ventilador al cable blanco de salida del receptor mediante su conector macho/hembra.
2. Conecte el cable azul del ventilador al cable azul de salida del receptor mediante su conector macho/hembra.
3. Conecte los terminales de 3 hilos del ventilador a los terminales de 3 hilos del receptor mediante su conector macho/hembra.

Conexiones eléctricas del receptor a la alimentación principal. Fig. 9

1. Conecte el cable blanco del receptor al cable neutro de la fuente de alimentación utilizando una tuerca para cables.
2. Conecte el cable negro del receptor al cable de línea de la fuente de alimentación utilizando una tuerca para cables.

Leyenda figura 9

1. Circuito de alimentación
2. Linea
3. Negro (L)
4. Terminal de 3 cables
5. Terminal de 3 cables
6. Neutro

ESPAÑOLESPAÑOL

1. Cable de tierra
2. Blanco (N)
3. Receptor
4. Blanco
5. Azul
6. Azul
7. Blanco

8. Cable de tierra

9. Coloque el florón en el soporte de montaje utilizando los tornillos, como se muestra en la figura 10.

Leyenda figura 10

1. Florón
2. Tornillo del florón

4. FUNCIONAMIENTO

Este ventilador funciona a través del mando a distancia.

1. Restablezca la electricidad de la caja de conexiones desde el cuadro eléctrico de la vivienda.
2. Retire la tapa de las pilas del mando a distancia, inserte las pilas y coloque la tapa de nuevo.

Note:

- El mando a distancia funciona con dos pilas AAA de 1,5 V.

- Si no va a usar el ventilador durante un largo periodo de tiempo, guarde el mando en un lugar seco y en el que no esté expuesto a altas temperaturas. Retire también las pilas.

1. Los botones del mando a distancia controlan la velocidad y la luz del ventilador.

Mando a distancia

Fig. 11

1. Indicador de encendido
2. Control de velocidad
3. Botón apagado del ventilador
4. Botón de inversión del sentido de las aspas
5. Botón de brisa natural
6. Botón encendido/apagado de la luz/ Cambio de tonalidad
7. Controles del temporizador

44

ENERGYSILENCE AERO 4200 INVISIBLE WHITEWOOD/DARKWOOD

ENERGYSILENCE AERO 4200 INVISIBLE BLACK/WHITE

ENERGYSILENCE AERO 4200 INVISIBLE STEEL

• El indicador estará encendido mientras el producto esté en funcionamiento.
• Utilice los botones de velocidad para seleccionar el nivel de potencia. Dispone de 6 velocidades, siendo 1 la más baja y la 6 la más alta.
• Pulse el botón de apagado para apagar el ventilador.
• Utilice los botones del temporizador para seleccionar el tiempo de funcionamiento del dispositivo. El ventilador se apagará una vez transcurrido el tiempo seleccionado. Dispone de 1, 2, 4 y 8 horas.
• Utilice el botón de la luz para encender y apagar la luz del ventilador. Además podrá cambiar la tonalidad de la luz.

Función invierno/verano

• Utilice el botón 4 para activar la inversión de giro
• Función invierno: las aspas comienzan a girar en sentido de las agujas del reloj, provocando que el aire caliente se distribuya por toda la habitación.
• Función verano: las aspas comienzan a girar en sentido antihorario, provocando una brisa fresca.

Vinculación del mando a distancia con el receptor

Nada más encender el receptor, mantenga pulsado el botón del mando a distancia durante dos segundos. Pasado este tiempo, escuchará un pitido, lo que significará que la vinculación se ha realizado con éxito.

Nota: El mando a distancia se ha emparejado con el receptor en la fábrica. por lo que puede ser utilizado directamente después de la instalación del ventilador. Sin embargo, si cambia el mando a distancia o si utiliza otro, sí tendrá que seguir el paso anterior.

Avisos

• Si el mando a distancia no puede controlar el receptor, compruebe si las pilas hacen contacto, si están bien colocadas y si no están agotadas.
• Si el mando a distancia no puede controlar el receptor, compruebe si hay otros productos que funcionen con un control remoto alrededor, ya que, si los hay, podrían causar interferencias. Si retira estos productos de la estancia en la que esté colocado el ventilador, el mando a distancia volverá a funcionar correctamente.
• Utilice este producto con el voltaje adecuado. Si el voltaje es demasiado bajo, el mando a distancia no funcionará.
• Si no va a usar el mando a distancia durante un largo periodo de tiempo, quite las pilas.

ENERGYSILENCE AERO 4200 INVISIBLE WHITEWOOD/DARKWOOD

ENERGYSILENCE AERO 4200 INVISIBLE BLACK/WHITE

ENERGYSILENCE AERO 4200 INVISIBLE STEEL

ESPAÑOLESPAÑOL

5. LIMPIEZA Y MANTENIMIENTO

1. Limpie el ventilador de manera regular
2. Al limpiarlo, utilice solo un cepillo suave o un paño que no suelte pelusa para no rayar el acabado.
3. Evite utilizar productos de limpieza abrasivos, ya que podrían dañar el acabado.

Advertencia: No utilice disolventes para limpiar el ventilador. Si lo hace, podría dañar el motor y existiría riesgo de descarga eléctrica.

RECOMENDACIÓN: Compruebe periódicamente que las aspas están fijadas de forma segura al motor con los tornillos.

6. RESOLUCIÓN DE PROBLEMAS

Tambaleo

Tenga en cuenta que no todos los ventiladores de techo son iguales (ni siquiera los que son el mismo modelo), algunos se mueven más que otros. El hecho de que el ventilador se mueva un par de centímetros no indica que se vaya a caer.

Aunque todas las aspas estén lastradas y agrupadas por peso, es imposible evitar por completo el tambaleo. Esto no es un problema. Los ventiladores de techo tienden a moverse durante el funcionamiento.

Para reducir el tambaleo pruebe lo siguiente:

1. Compruebe que todos los tornillos de sujeción de las aspas están apretados y fijados de forma segura.

2. El tambaleo del ventilador puede ser causa del desnivel de las aspas. Para comprobar el nivel de estabilidad, mida la distancia entre cada punta de las aspas al techo.

Si las medidas son irregulares:

• Asegúrese de que los tornillos de fijación de las aspas no están demasiado apretados ni demasiado flojos, ya que ambas opciones pueden causar el tambaleo de las aspas.

• Un aspa deformada puede causar tambaleo también. Compruebe el estado del aspa colocándola sobre una superficie plana.

• El reglaje del aspa se puede comprobar con una simple regla. Coloque la regla en posición vertical contra el techo y alinéela con el borde de fuera del aspa. Compare la distancia entre el borde de una de las aspas con el resto. Vaya girando las aspas para comprobar cada una de ellas.

Si una de las aspas no está allineada, puede ser que se haya deformado, torcido o que los tornillos estén demasiado apretados o flojos.

7. ESPECIFICACIONES TÉCNICAS

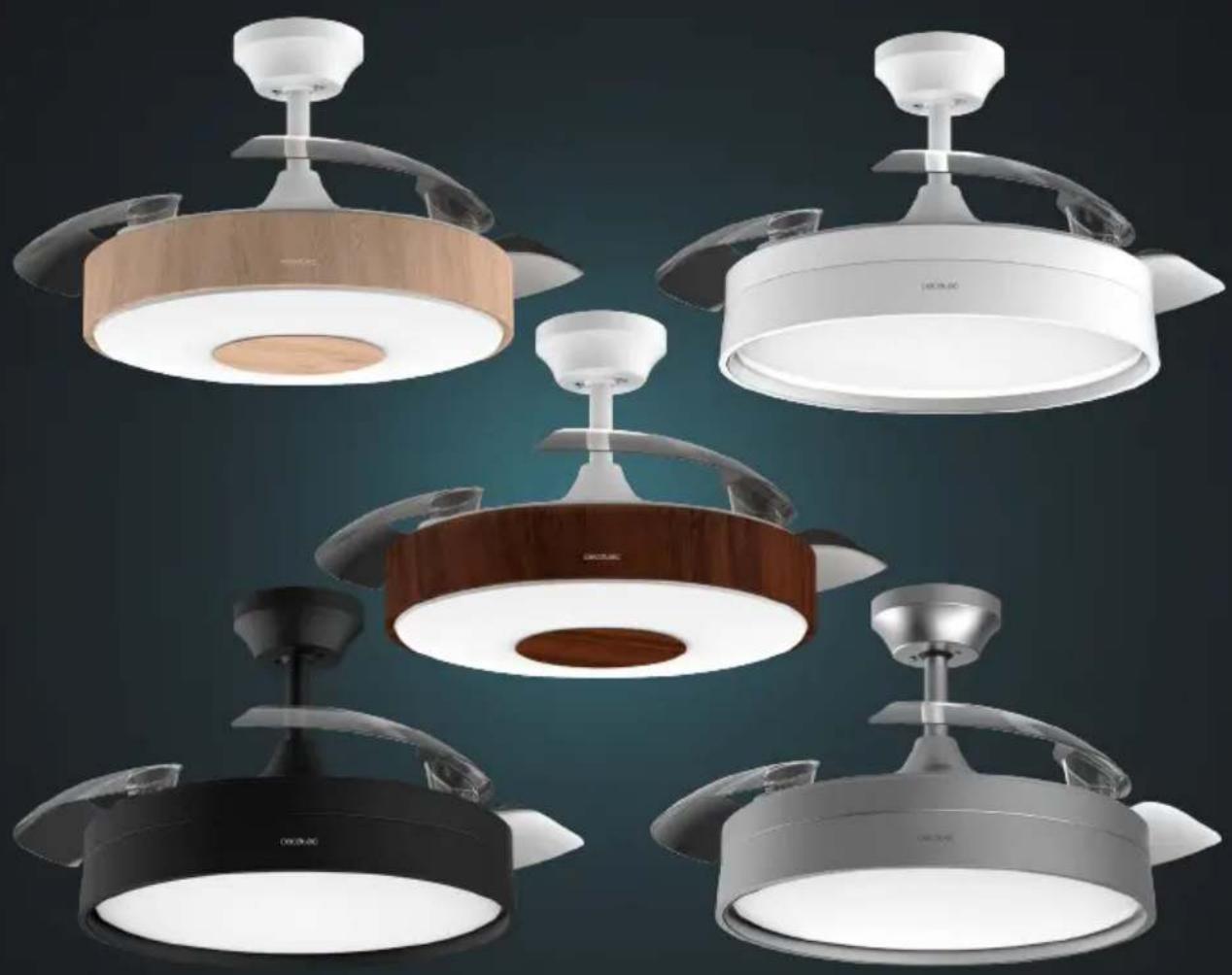

Referencia del producto: 00658 / 00659 / 00660 / 00661 / 00662

Producto:

EnergySilence Aero 4200 Invisible WhiteWood

EnergySilence Aero 4200 Invisible DarkWood

EnergySilence Aero 4200 Invisible Black

EnergySilence Aero 4200 Invisible White

EnergySilence Aero 4200 Invisible Steel

Voltaje: 220-240 V\~

Frecuencia: 50/60 Hz

Potencia: 35 W DC

Led: 36 W

Descripción Símbolo Valor Unidad
Caudal máximo del ventilador F 95,71 m			^3 /min
Potencia utilizada por el ventilador P 30,55 W
Valor de servicio SV 3,13 (m)			^2 /min)/W
Consumo de energía en modo de espera	P_uv	0,43	W
Nivel de potencia acústica del ventilador	L_uv	44,793	dB (A)
Velocidad máxima del aire	C 2.821	m/seg
Norma de medición del valor de servicio	IEC 60879.2019
Datos de las personas de contacto para obtener información	Cecotec Innovaciones SL.Av. Royos Católicos, 60. 46910,Alfafar (Valencia)

El consumo de potencia en modo "standby" es de 0,43W usando para ello las directrices de la norma EN 50564:2011 y de los reglamentos europeos 1275/2008/EC y B01/2013/EC. Para ello el aparato se conecta a la red eléctrica sin realizar ninguna función, esperando a que se active dicho modo de "standby".

Este producto contiene una fuente luminosa de eficiencia energética E.

Las especificaciones técnicas pueden cambiar sin notificación previa para mejorar la calidad del producto.

Fabricado en China | Diseñado en España

8. RECICLAJE DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Este símbolo indica que, de acuerdo con las normativas aplicables, el producto y/o la batería deberán desecharse de manera independiente de los residuos domésticos. Cuando este producto alcance el final de su vida útil, deberás extraer las pilas/baterías/acumuladeres y llevarlo a un punto de recogida designado por las autoridades locales.

Para obtener información detallada acerca de la forma más adecuada de desechar sus aparatos eléctricos y electrónicos y/o las correspondientes baterías, el consumidor deberá contactar con las autoridades locales.

El cumplimiento de las pautas anteriores ayudará a proteger el medio ambiente.

9. GARANTÍA Y SAT

Cecotec responderá ante el usuario o consumidor final de cualquier falta de conformidad que exista en el momento de la entrega del producto en los términos, condiciones y plazos que establece la normativa aplicable.

Se recomienda que las reparaciones se efectúen por personal especializado.

Si detecta una incidencia con el producto o tiene alguna consulta, póngase en contacto con el Servicio de Asistencia Técnica oficial de Cecotec a través del número de teléfono [phone].

10. COPYRIGHT

Los derechos de propiedad intelectual sobre los textos de este manual pertenecen a CECOTEC INNOVACIONES, S.L. Quecan reservados todos los derechos. El contenido de esta publicación no podrá, ni en parte ni en sutotalidad, reproducirse, almacenarse en un sistema de recuperación, transmitirse o distribuirse por ningún medio (electrónico, mecánico, fotocopia, grabación o similar) sin la previa autorización de CECOTEC INNOVACIONES, S.L.

ENGLISHESPAÑOL

1. PARTS AND COMPONENTS

Fig. 1

1. Suporte de teto
2. Parafuso do embelezador

4. FUNCIONAMENTO

Esta ventoinha de teto funciona com controlo remoto.

Cecotec Innovaciones S.L.

Av. Reyes Católicos, 60

46910, Alfafar (Valencia), Spain
