Type de produit	Oscilloscope numérique de poche
Marque	Joy-It
Modèle	DSO-200
Bande passante	200 kHz
Taux d’échantillonnage	2,5 MS/s
Sensibilité verticale	10 mV/Div à 10 V/Div
Base de temps horizontale	10 μs/Div à 500 s/Div
Plage de tension d’essai	X1 : 80 Vpp (-40 V à 40 V), X10 : 800 Vpp (-400 V à 400 V)
Modes de déclenchement	Auto, Normal, Single
Couplage d’entrée	AC, DC
Calibration	Onde carrée 1 kHz, rapport cyclique 50%
Batterie	Lithium 1000 mAh, rechargeable via USB-C (5 V / 1 A)
Alimentation	USB-C 5 V / 1 A
Connectique	Entrée BNC, port USB-C, prise de signal de calibrage
Affichage	Écran LCD avec indicateurs de mode, sensibilité, base de temps, couplage
Dimensions (approx.)	120 x 75 x 30 mm
Poids (approx.)	250 g
Fonctions principales	Auto-calibrage, modes de déclenchement, détection des flancs, mise en pause/run, affichage des paramètres
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Éviter les liquides.
Sécurité	Ne pas démonter l'appareil. Respecter les limites de tension indiquées. Utiliser uniquement l'accessoire de charge fourni.
Pièces détachées et réparabilité	Contacter le support Joy-It ([e-mail]) pour toute réparation ou pièce détachée.
Informations générales	Garantie légale de conformité. Support via email, téléphone et ticket. Plus d'informations sur www.joy-it.net

FOIRE AUX QUESTIONS - DSO-200 Joy-It

Comment effectuer l'auto-calibrage du DSO-200 ?

Pour l'auto-calibrage, appuyez longuement sur le bouton MODE pour ouvrir l'auto-calibrage, puis appuyez brièvement sur RUN pour démarrer. Une pression courte sur MODE permet de quitter.

Quels sont les modes de déclenchement disponibles ?

Le DSO-200 propose trois modes de déclenchement : Auto, Normal et Single. Utilisez le bouton MODE pour basculer entre eux.

Comment changer le couplage d'entrée entre AC et DC ?

Le couplage (AC/DC) se sélectionne via le menu paramètres. Appuyez brièvement sur le bouton MODE pour accéder aux paramètres et choisir le couplage souhaité.

Quelle est la tension maximale mesurable avec le DSO-200 ?

Avec la sonde en position X1, la tension maximale est de 80 Vpp (-40 V à 40 V). En position X10, elle passe à 800 Vpp (-400 V à 400 V). Utilisez toujours la sonde adaptée.

Comment utiliser la fonction Auto Set ?

Appuyez brièvement sur le bouton AUTO pour un calibrage automatique des fréquences supérieures à 45 Hz. L'appareil ajuste la base de temps et la sensibilité pour afficher le signal.

Comment interpréter l'affichage de l'oscilloscope ?

L'écran affiche le mode de déclenchement, la sensibilité verticale (ex: 2V), le mode de sonde (X1/X10), la base de temps (ex: 200μS), le couplage (DC) et l'état (RUN/pause). Une flèche indique le niveau de déclenchement.

Comment recharger la batterie du DSO-200 ?

La batterie lithium de 1000 mAh se recharge via le port USB-C avec une alimentation 5 V / 1 A. Le voyant de charge indique l'état.

Que faire si l'oscilloscope ne s'allume pas ?

Assurez-vous que la batterie est chargée. Si le problème persiste, contactez le support Joy-It par email à [e-mail] ou via le système de tickets sur support.joy-it.net.

Comment nettoyer le DSO-200 ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier et l'écran. N'utilisez pas de produits chimiques ou de liquides qui pourraient endommager l'appareil.

L'oscilloscope DSO-200 est-il adapté à la mesure de signaux audio ?

Oui, avec une bande passante de 200 kHz, le DSO-200 peut mesurer des signaux audio (20 Hz - 20 kHz) et au-delà. Il est idéal pour le dépannage de systèmes électroniques simples.

MODE D'EMPLOI DSO-200 Joy-It

1. Description du produit.... 15
2. Spécifications.... 15
3. Aperçu.... 16
4. Contrôle.... 17
5. Display.... 19
6. Plus d'informations.... 20
7. Support.... 21

INDICE DEI CONTENUTI

Le DSO-200 combine la puissance et la fonctionnalité d'un oscilloscope haut de gamme avec le facteur de forme et la stabilité d'un appareil de poche, ce qui en fait l'outil parfait. Cela en fait un appareil parfait pour le dépannage de tous les types de systèmes électroniques.

2. SPÉCIFICATIONS

TAUX D'ÉCHANTILLONNAGE	2,5 MS/s
LARGEUR DE BANDE	200 kHz
SENSIBILITÉ VERTICALE	10 mV/Div - 10 V/Div
PLAGE DE TEMPS HORIZONTALE	10 μs/Div - 500 s/Div
PLAGE DE TENSION D'ESSAI	X1: 80 Vpp (-40 V - 40 V) X10: 800 Vpp (-400 V - 400 V)
MODES DE DÉCLENCHEMENT	Auto, normal, single
COUPLAGE	AC, DC
CALIBRAGE (ONDE CARRÉE)	Fréquence: 1 kHz, Rapport cyclique: 50%
BATTERIE	Batterie au lithium de 1000 mAh,rechargeable via USB-C (5 V / 1 A)

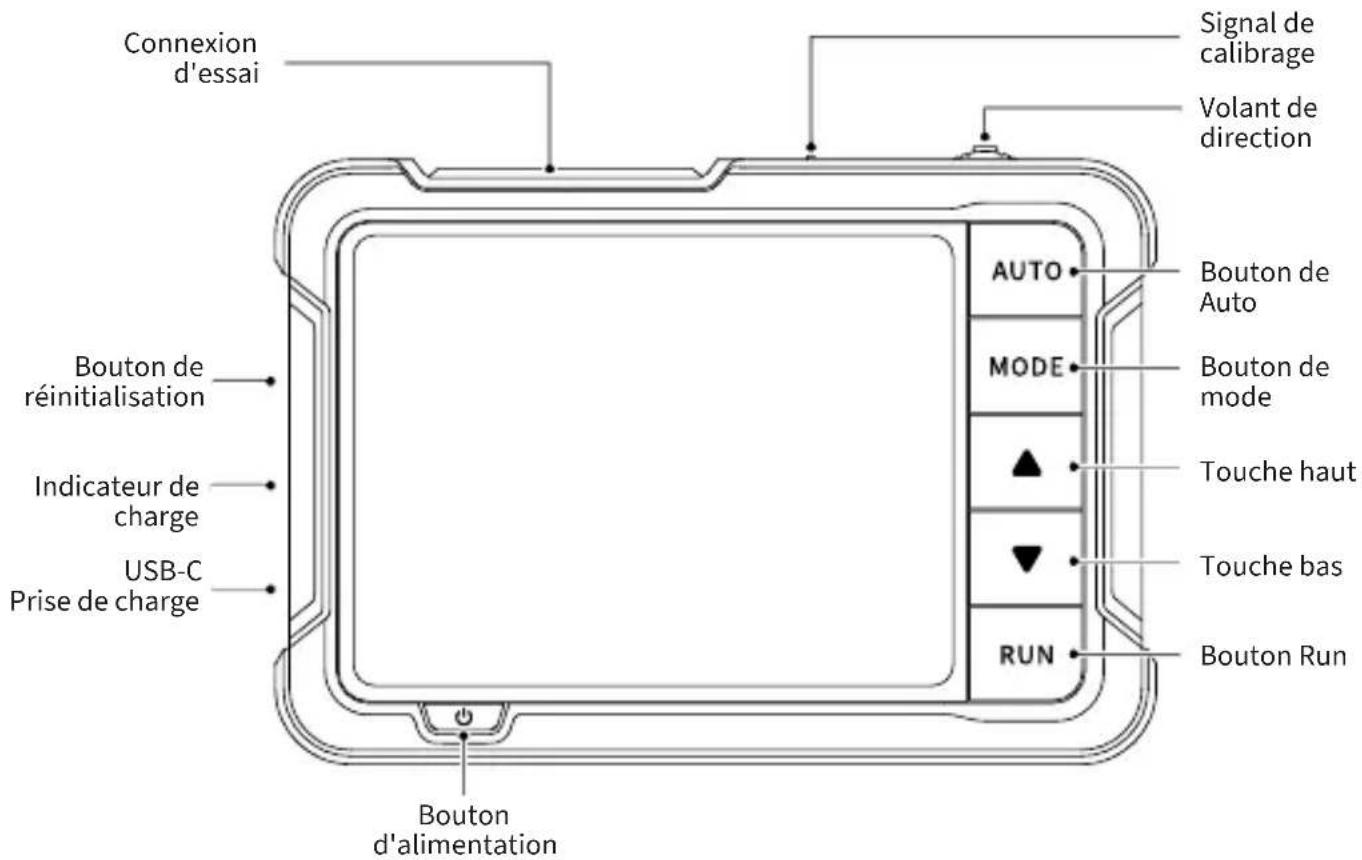

3. APERÇU

4. CONTRÔLE

BOUTON

ACTION

FONCTIONNALITÉ

Pression courte Sélectionner les paramètres

Pression courte Quitter l'auto-calibrage

Pression longue Ouvrir l'auto-calibrage

Pression courte Sélectionner les paramètres

AUTO

Pression courte

Calibrage automatique pour les fréquences supérieures à 45 Hz

MODE

Pression courte Changer de mode de déclenchement Pression longue Changer la détection des flancs

BOUTON

ACTION

FONCTIONNALITÉ

Pression courte Adapter les paramètres

Pression courte Adapter les paramètres

RUN

Pression courte Mettre en pause/reprendre la forme d'onde Démarrer l'auto-calibrage (Page d'auto-calibrage)

Pression longue Afficher/cacher les paramètres

Pression courte désactiver

Pression longue allumer

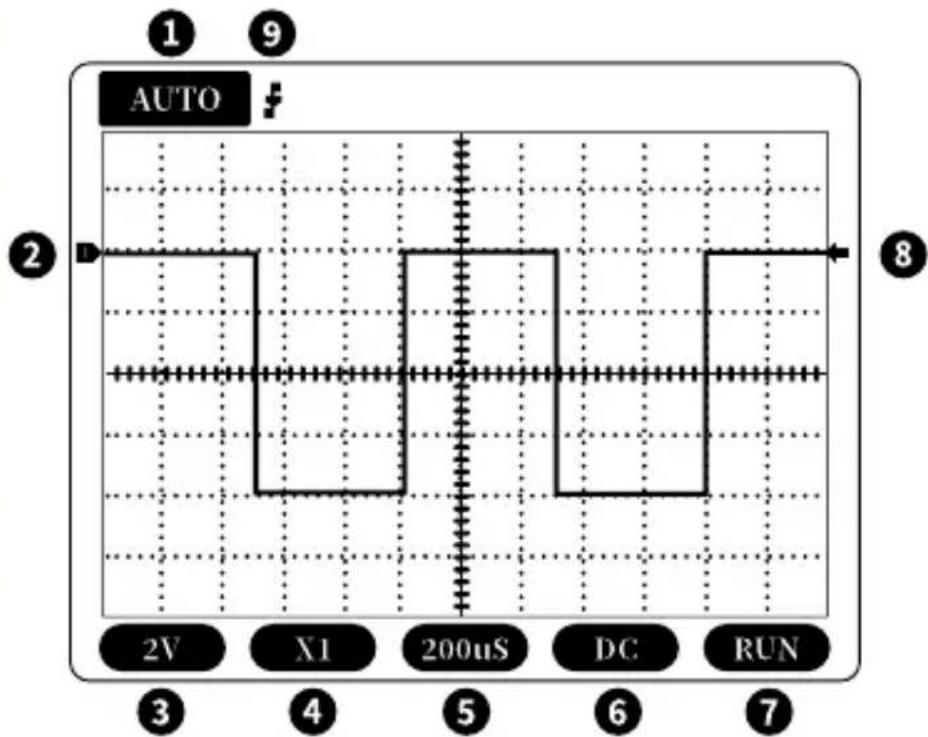

5. DISPLAY

1. Indicateur de mode de déclenchement
2. Indicateur vertical
3. Sensibilité verticale
4. Indicateur de mode 1X/10X
5. Plage de temps horizontale
6. Couplage
7. Indicateur de pause
8. Indicateur de tension de déclenchement
9. Indicateur de flancs

6. PLUS D'INFORMATIONS

Nos obligations d'information et de reprise selon la loi sur les appareils électriques et électroniques (ElektroG) SYMBOLE SUR LES APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES :

Cette poubelle barrée signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères. Vous devez remettre les appareils usagés à un point de collecte. Avant de les déposer, vous devez séparer les piles et les accumulateurs usagés qui ne sont pas enfermés dans l'appareil usagé.

POSSIBILITÉS DE RETOUR:

En tant qu'utilisateur final, vous pouvez, lors de l'achat d'un nouvel appareil, remettre gratuitement votre ancien appareil (qui remplit pour l'essentiel la même fonction que le nouvel appareil acheté chez nous) pour qu'il soit éliminé. Les petits appareils dont les dimensions extérieures ne dépassent pas 25 cm peuvent être recyclés en quantités usuelles, indépendamment de l'achat d'un nouvel appareil.

peuvent être déposés.

POSSIBILITÉ DE RETOUR SUR LE SITE DE NOTRE ENTREPRISE PENDANT LES HEURES D'OUVERTURE :

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn, Allemagne

POSSIBILITÉ DE RETOUR PRÈS DE CHEZ VOUS:

Nous vous enverrons une étiquette de colis avec laquelle vous pourrez nous renvoyer l'appareil gratuitement. Pour ce faire, veuillez nous contacter par e-mail à [e-mail] ou par téléphone.

INFORMATIONS SUR L'EMBALLAGE :

Veuillez emballer votre appareil usagé de manière à ce qu'il puisse être transporté. ou si vous ne souhaitez pas utiliser votre propre emballage, veuillez nous contacter. nous vous ferons parvenir un emballage approprié.

7. SUPPORT

Nous sommes également à votre disposition après l'achat. Si des questions restent sans réponse ou si des problèmes surviennent, nous sommes également à vos côtés par e-mail, téléphone et système d'assistance par tickets :

Courrier électronique: [e-mail] Système de tickets: https://support.joy-it.net Téléphone: +49 (0) 2845 - 9360 - 50
