Produkttyp	Digitales Taschenoszilloskop
Marke	Joy-It
Modell	DSO-200
Bandbreite	200 kHz
Abtastrate	2,5 MS/s
Vertikalempfindlichkeit	10 mV/Div bis 10 V/Div
Horizontalzeitbasis	10 μs/Div bis 500 s/Div
Prüfspannungsbereich	X1: 80 Vss (-40 V bis 40 V), X10: 800 Vss (-400 V bis 400 V)
Trigger-Modi	Auto, Normal, Single
Eingangskopplung	AC, DC
Kalibrierung	Rechteckwelle 1 kHz, Tastverhältnis 50%
Akku	Lithium 1000 mAh, wiederaufladbar über USB-C (5 V / 1 A)
Stromversorgung	USB-C 5 V / 1 A
Anschlüsse	BNC-Eingang, USB-C-Anschluss, Kalibriersignalanschluss
Anzeige	LCD-Bildschirm mit Modusanzeigen, Empfindlichkeit, Zeitbasis, Kopplung
Abmessungen (ca.)	120 x 75 x 30 mm
Gewicht (ca.)	250 g
Hauptfunktionen	Auto-Kalibrierung, Triggermodi, Flankenerkennung, Pause/Run, Parameteranzeige
Wartung und Reinigung	Mit einem trockenen, nicht scheuernden Tuch reinigen. Flüssigkeiten vermeiden.
Sicherheit	Gerät nicht zerlegen. Die angegebenen Spannungsgrenzen einhalten. Nur das mitgelieferte Ladezubehör verwenden.
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Joy-It-Support ([e-mail]) für Reparaturen oder Ersatzteile.
Allgemeine Informationen	Gesetzliche Gewährleistung. Support per E-Mail, Telefon und Ticket. Weitere Informationen auf www.joy-it.net

Häufig gestellte Fragen - DSO-200 Joy-It

Wie führe ich die Selbstkalibrierung des DSO-200 durch?

Drücken und halten Sie die MODE-Taste, um die Selbstkalibrierung zu öffnen, und drücken Sie dann kurz RUN, um zu starten. Ein kurzer Druck auf MODE beendet den Vorgang.

Welche Triggermodi sind verfügbar?

Das DSO-200 bietet drei Triggermodi: Auto, Normal und Single. Verwenden Sie die MODE-Taste, um zwischen ihnen umzuschalten.

Wie ändere ich die Eingangskopplung zwischen AC und DC?

Die Kopplung (AC/DC) wird über das Parametermenü ausgewählt. Drücken Sie kurz die MODE-Taste, um auf die Parameter zuzugreifen und die gewünschte Kopplung auszuwählen.

Wie hoch ist die maximale messbare Spannung mit dem DSO-200?

Mit dem Tastkopf in Position X1 beträgt die maximale Spannung 80 Vss (-40 V bis 40 V). In Position X10 sind es 800 Vss (-400 V bis 400 V). Verwenden Sie immer den richtigen Tastkopf.

Wie verwende ich die Auto-Set-Funktion?

Drücken Sie kurz die AUTO-Taste für eine automatische Kalibrierung bei Frequenzen über 45 Hz. Das Gerät passt Zeitbasis und Empfindlichkeit an, um das Signal anzuzeigen.

Wie interpretiere ich die Anzeige des Oszilloskops?

Der Bildschirm zeigt den Triggermodus, die Vertikalempfindlichkeit (z.B. 2V), den Tastkopfmodus (X1/X10), die Zeitbasis (z.B. 200μS), die Kopplung (DC) und den Zustand (RUN/Pause) an. Ein Pfeil zeigt den Triggerpegel an.

Wie lade ich den Akku des DSO-200 auf?

Der Lithium-Akku mit 1000 mAh wird über den USB-C-Anschluss mit einem 5 V / 1 A Netzteil aufgeladen. Die Ladeanzeige zeigt den Status an.

Was tun, wenn das Oszilloskop nicht einschaltet?

Stellen Sie sicher, dass der Akku geladen ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den Joy-It-Support per E-Mail an [e-mail] oder über das Ticketsystem auf support.joy-it.net.

Wie reinige ich das DSO-200?

Verwenden Sie ein weiches, trockenes Tuch, um Gehäuse und Bildschirm zu reinigen. Verwenden Sie keine Chemikalien oder Flüssigkeiten, die das Gerät beschädigen könnten.

Ist das DSO-200 für die Messung von Audiosignalen geeignet?

Ja, mit einer Bandbreite von 200 kHz kann das DSO-200 Audiosignale (20 Hz - 20 kHz) und darüber hinaus messen. Es ist ideal für die Fehlersuche in einfachen elektronischen Systemen.

BEDIENUNGSANLEITUNG DSO-200 Joy-It

1. Produktbeschreibung......8
2. Spezifikationen....8
3. Übersicht....9
4. Steuerung....10
5. Display.... 12
6. Weitere Informationen.... 13
7. Support.... 14

TABLE DES MATIÈRES

FR

1. PRODUKTBESCHREIBUNG

DE

Das DSO-200 kombiniert die Leistung und Funktionalität eines High-End-Oszilloskops mit dem Formfaktor und der Stabilität eines Handheld-Geräts und ist damit das perfekte Werkzeug. Dies macht das Gerät perfekt für die Fehlersuche in allen Arten von elektronischen Systemen.

2. SPEZIFIKATIONEN

ABTASTRATE	2,5 MS/s
BANDBREITE	200 kHz
VERTIKALE EMPFINDLICHKEIT	10 mV/Div - 10 V/Div
HORIZONTALER ZEITBEREICH	10 μs/Div - 500 s/Div
PRÜFSPANNUNGSBEREICH	X1: 80 Vpp (-40 V - 40 V) X10: 800 Vpp (-400 V - 400 V)
TRIGGERMODI	Auto, normal, single
KOPPLUNG	AC, DC
KALIBRIERUNG (RECHTECKWELLE)	Frequenz: 1 kHz, Tastverhältnis: 50%
BATTERIE	1000 mAh Lithium Battery, aufladbar via USB-C (5 V / 1 A)

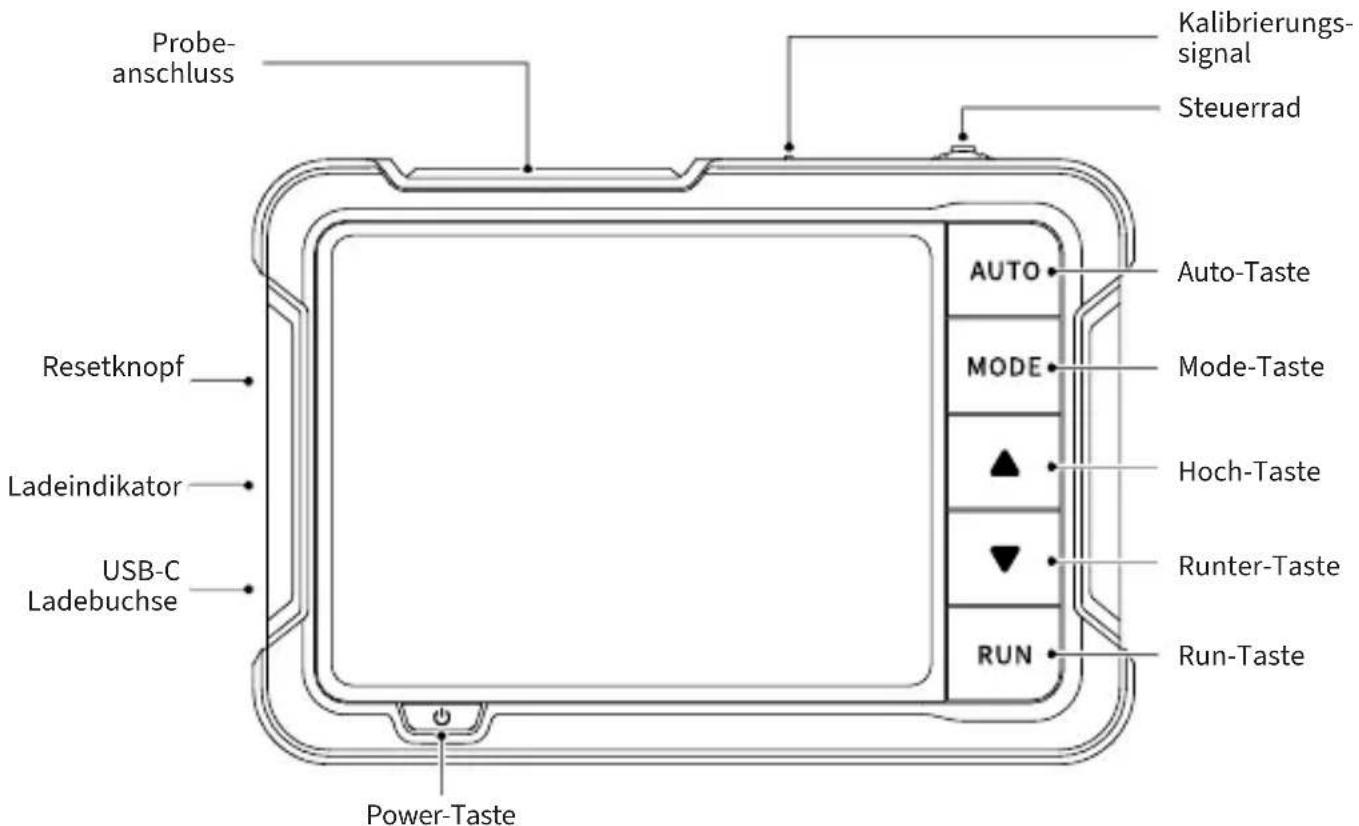

3. ÜBERSICHT

4. STEUERUNG

TASTE

AKTION

FUNKTION

Kurzer Druck Parameter auswählen

Kurzer Druck Auto-Kalibrierung verlassen

Langer Druck Auto-Kalibrierung öffnen

Kurzer Druck Parameter auswählen

AUTO

Kurzer Druck

Automatische Kalibrierung für Frequenzen über 45 Hz

MODE

Kurzer Druck Triggermodus wechseln

Langer Druck Flankenerkennung wechseln

TASTE

AKTION

FUNKTION

Kurzer Druck Parameter anpassen

Kurzer Druck Parameter anpassen

RUN

Kurzer Druck Wellenform pausieren/fortsetzen Auto-Kalibrierung starten (Auto-Kal. Seite)

Langer Druck Parameter anzeigen/ausblenden

Kurzer Druck Aus

Langer Druck An

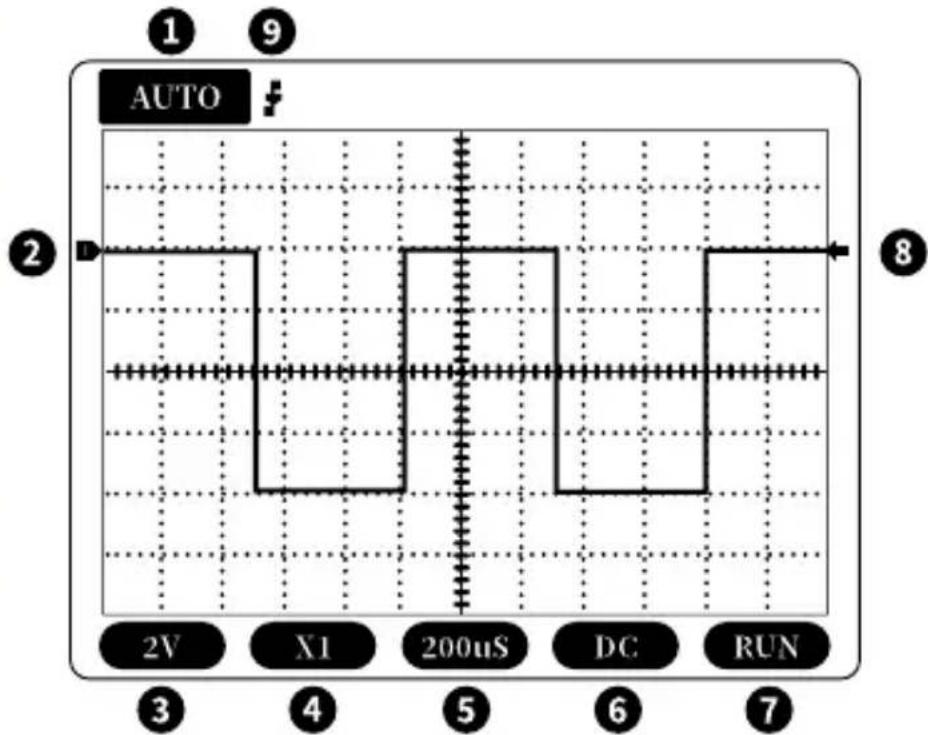

5. DISPLAY

1. Triggermodus-Indikator
2. Vertikaler Indikator
3. Vertikale Empfindlichkeit
4. 1X/10X Modus-Indikator
5. Horizontaler Zeitbereich
6. Kopplung
7. Pause-Indikator
8. Triggerspannungs-Indikator
9. Flanken-Indikator

6. WEITERE INFORMATIONEN

Unsere Informations- und Rücknahmepflichten nach dem Elektro- und Elektronikgerätegesetz (ElektroG) SYMBOL AUF ELEKTRO- UND ELEKTRONIKGERÄTEN:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.

RÜCKGABEMÖGLICHKEITEN:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen keine äußere Abmessungen größer als 25 cm sind können unabhängig vom Kauf eines Neugerätes in haushaltsüblichen Mengen abgeben werden.

MÖGLICHKEIT RÜCKGABE AN UNSEREM FIRMENSTANDORT WÄHREND DER ÖFFNUNGSZEITEN:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn, Deutschland

MÖGLICHKEIT RÜCKGABE IN IHRER NÄHE:

Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an [e-mail] oder per Telefon an uns.

INFORMATIONEN ZUR VERPACKUNG:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.

7. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite:

E-Mail: [e-mail]

Ticket-System: https://support.joy-it.net

Telefon: [phone] - 9360 - 50

Für weitere Informationen besuchen Sie unsere Webseite:

www.joy-it.net
