Produkttyp	OLED-Displaymodul
Modell	COM-OLED2.42
Hersteller	Joy-It
Display-Technologie	OLED (SSD1309)
Auflösung	128 x 64 Pixel
Bildschirmdiagonale	2,42 Zoll
Interfaces	I2C, SPI, 8-Bit-Parallel (6800/8080)
Logikspannung	3,3 V
Betriebsspannung	3,3 V – 5 V (je nach Konfiguration)
Anschluss	16-Pin-Buchsenleiste
Kompatible Plattformen	Arduino, Raspberry Pi
Abmessungen (ca.)	60 x 30 x 5 mm
Gewicht (ca.)	10 g
Lieferumfang	1x OLED-Display, 1x Stiftleiste
Besonderheiten	Konfigurierbare Schnittstelle durch Löten von Jumpern (BS1, BS2)
Ansteuerungsbibliotheken	U8g2 (Arduino), luma.oled (Raspberry Pi)
Sonstiges	RoHS-konform

Häufig gestellte Fragen - COM-OLED2.42 Joy-It

Welche Bibliothek wird für Arduino benötigt?

Installieren Sie die Bibliothek U8g2 über den Bibliotheksverwalter der Arduino IDE.

Wie ändere ich die Schnittstelle des Displays?

Die Schnittstelle wird durch Löten der Jumper BS1 und BS2 auf der Rückseite konfiguriert. Die Tabelle in der Anleitung zeigt die Kombinationen für I2C, SPI, 6800 und 8080.

Wie schließe ich das Display an einen Arduino an?

Für SPI verwenden Sie den Konstruktor U8X8_SSD1309_128X64_NONAME2_4W_SW_SPI mit den Pins (13, 11, 10, 9, 8). Für I2C nutzen Sie U8X8_SSD1309_128X64_NONAME2_HW_I2C mit (9, A4, A5).

Kann ich das Display mit einem 5V-Arduino verwenden?

Ja, aber alle Datenleitungen müssen über einen Logikpegel-Konverter von 5V auf 3,3V heruntergesetzt werden, da das Display mit 3,3V-Logik arbeitet.

Wie installiere ich die Bibliothek auf dem Raspberry Pi?

Installieren Sie luma.oled mit den Befehlen: sudo apt-get install python3-pip und sudo pip3 install luma.oled. Zuvor müssen Abhängigkeiten wie python3-pil und libjpeg-dev installiert werden.

Wie aktiviere ich SPI und I2C auf dem Raspberry Pi?

Führen Sie sudo raspi-config aus und aktivieren Sie unter 3 Interface Options die Schnittstellen SPI und I2C. Starten Sie dann den Pi neu.

Welche Anschlussbelegung gilt für SPI auf dem Raspberry Pi?

Display-Pin 1 (GND) → Pi GND, Pin 2 → 5V, Pin 4 → GPIO18, Pin 7 → GPIO23, Pin 8 → GPIO19, Pin 15 → GPIO24, Pin 16 → GPIO22.

Wo finde ich Codebeispiele für das Display?

Für Arduino öffnen Sie Datei → Beispiele → U8g2 → u8x8 → GraphicTest. Für Raspberry Pi navigieren Sie zu ~/luma.examples/examples/ und führen Sie python3 demo.py aus.

Das Display zeigt nichts an – mögliche Ursachen?

Prüfen Sie die Verkabelung, den verwendeten Konstruktor (passend zur Schnittstelle), ob die Bibliothek installiert ist und ob die Spannungspegel korrekt sind (3,3V Logik).

Wie erhalte ich Support bei Problemen?

Kontaktieren Sie den Hersteller per E-Mail unter [e-mail], telefonisch unter [phone] (10-17 Uhr) oder über das Ticket-System auf support.joy-it.net.

BEDIENUNGSANLEITUNG COM-OLED2.42 Joy-It

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

2. EINRICHTUNG DER DISPLAYSCHNITTSTELLE

Das Display kann auf 4 verschiedene Arten angesteuert werden, über I2C, SPI, 8-bit parallel 6800-Interface und 8-bit parallel 8080-Interface.

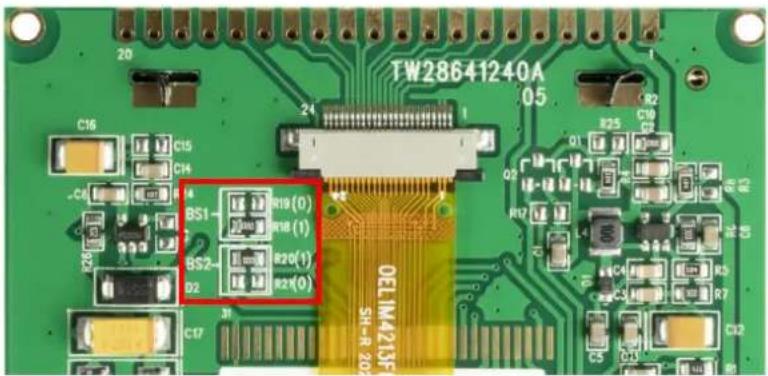

Das Display wird für die Ansteuerung über SPI vorkonfiguriert ausgeliefert. Wenn Sie eine der anderen Ansteuerungsarten verwenden möchten, müssen Sie die dafür vorgesehenen Widerstände BS1 und BS2 auf der Rückseite der Platine um löten.

In der Tabelle können Sie sehen, wie die Widerstände für den jeweiligen Modus gesetzt werden müssen.

	6800-parallel	8080-parallel	I2C	SPI
BS1	0	1	1	0
BS2	1	1	0	0

3. VEWRWENDUNG MIT EINEM ARDUINO

Da das Display mit einem 3 V Logiklevel arbeitet und die meisten Arduinos mit 5V, verwenden wir in diesem Beispiel einen Arduino Pro Mini 3,3 V.

Wenn Sie einen Arduino mit 5 V Logiklevel verwenden möchten, wie zum Beispiel einen Arduino Uno, müssen Sie alle Datenleitungen, die vom Arduino zum Display führen, mit einem Logiklevel-Konverter von 5 V auf 3,3 V herabsetzen.

Zunächst müssen Sie die benötigte Bibliothek in Ihrer Arduino IDE installieren.

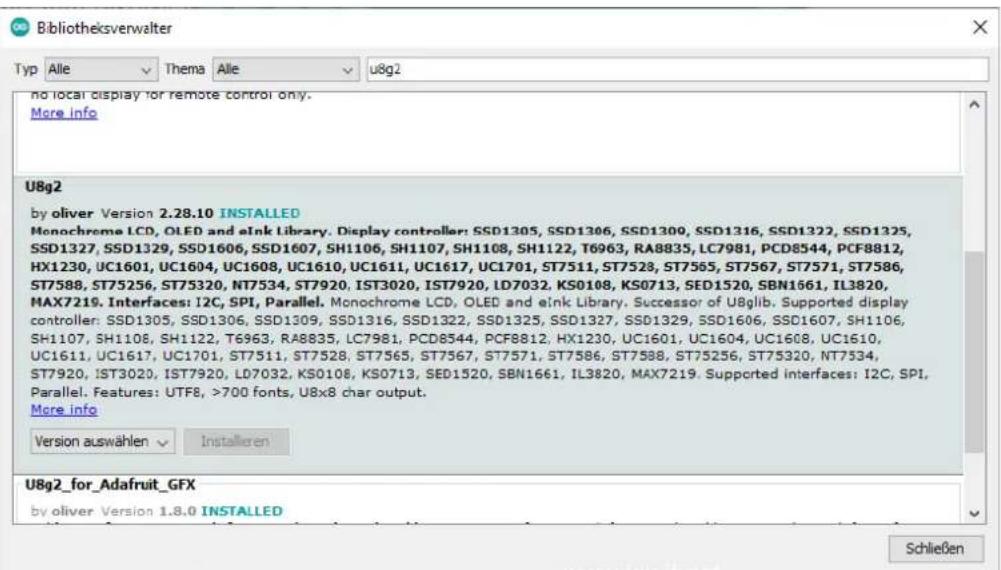

Suchen Sie dazu unter Werkzeuge -> Bibliotheken verwalten... nach u8g2 und installieren Sie die Bibliothek U8g2 by oliver.

Öffnen Sie nun das Codebeispiel GraphicTest der Bibliothek.

Klicken Sie dazu auf:

Datei -> Beispiele -> U8g2 -> u8x8-> GraphicTest

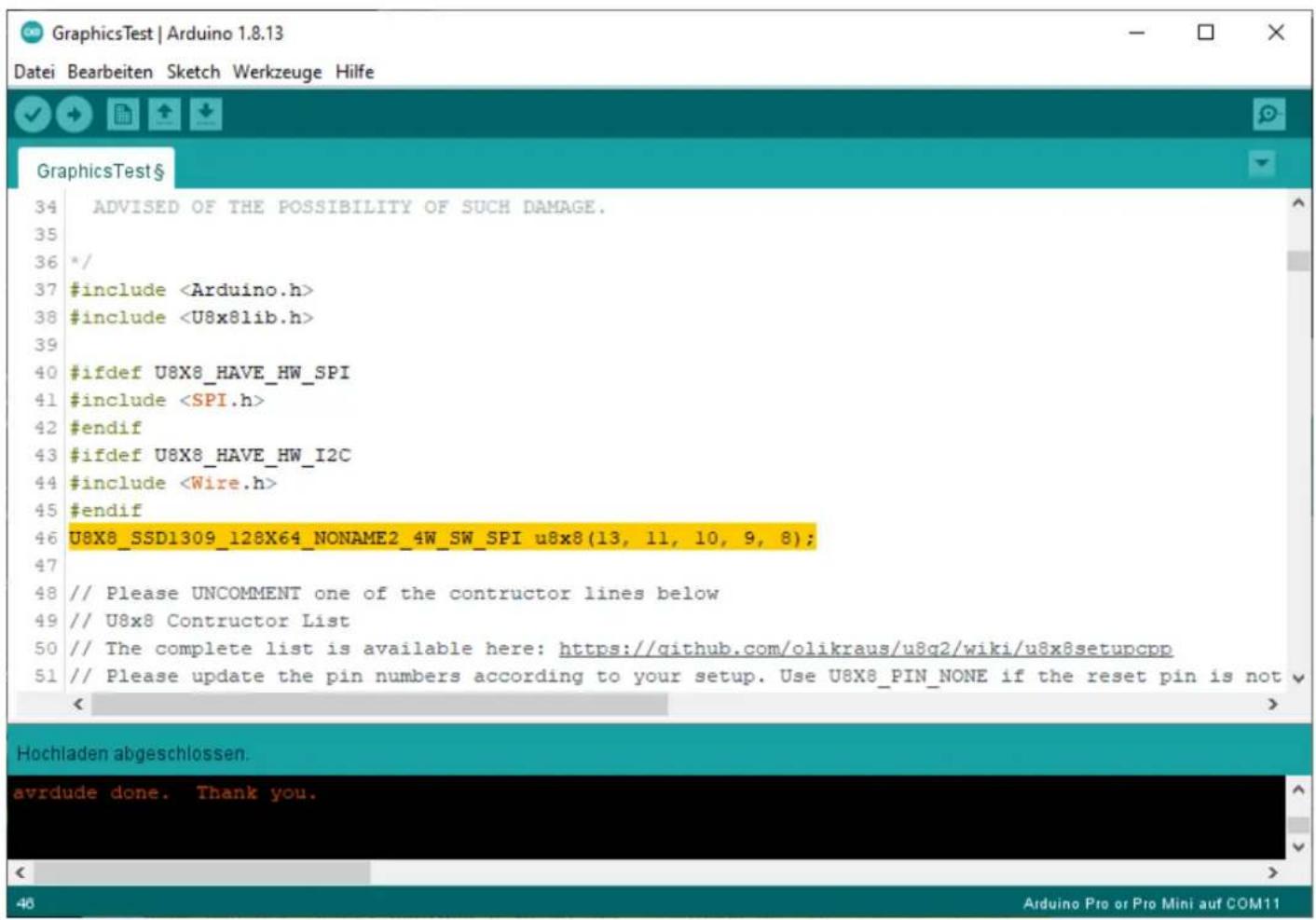

Fügen Sie nun den folgenden Konstruktor für das Display in das Programm ein, wie im Bild unten zusehen:

U8X8_SSD1309_128X64_NONAME2_4W_SW_SPI u8x8(13, 11, 10, 9, 8);

Nun können Sie das Beispiel auf Ihren Arduino hochladen.

I2C-Interface

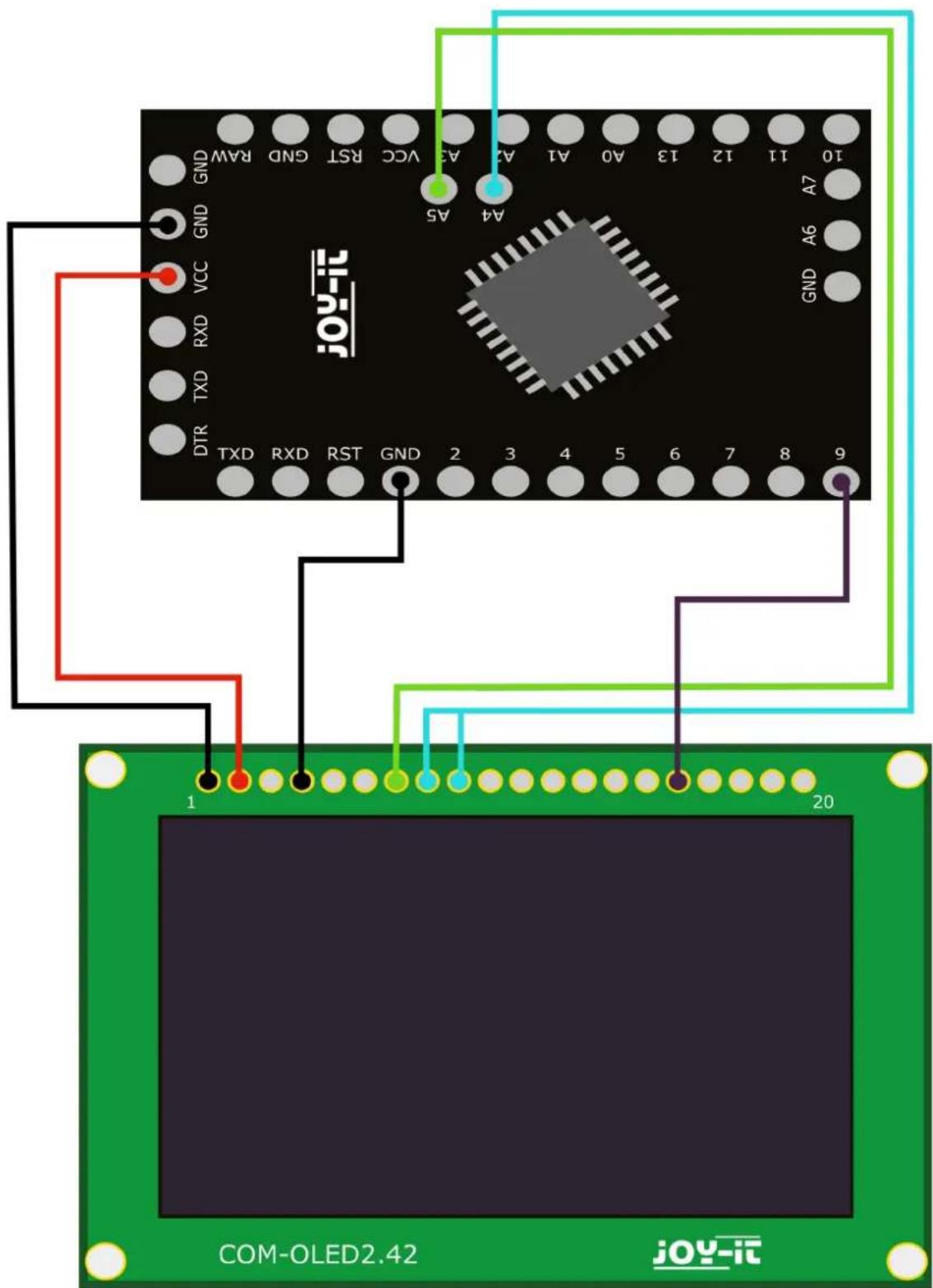

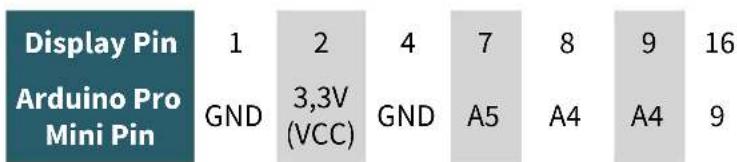

Anschlussbelegung

I2C-Interface

Öffnen Sie nun das Codebeispiel GraphicTest der Bibliothek.

Klicken Sie dazu auf:

Datei -> Beispiele -> U8g2 -> u8x8-> GraphicTest

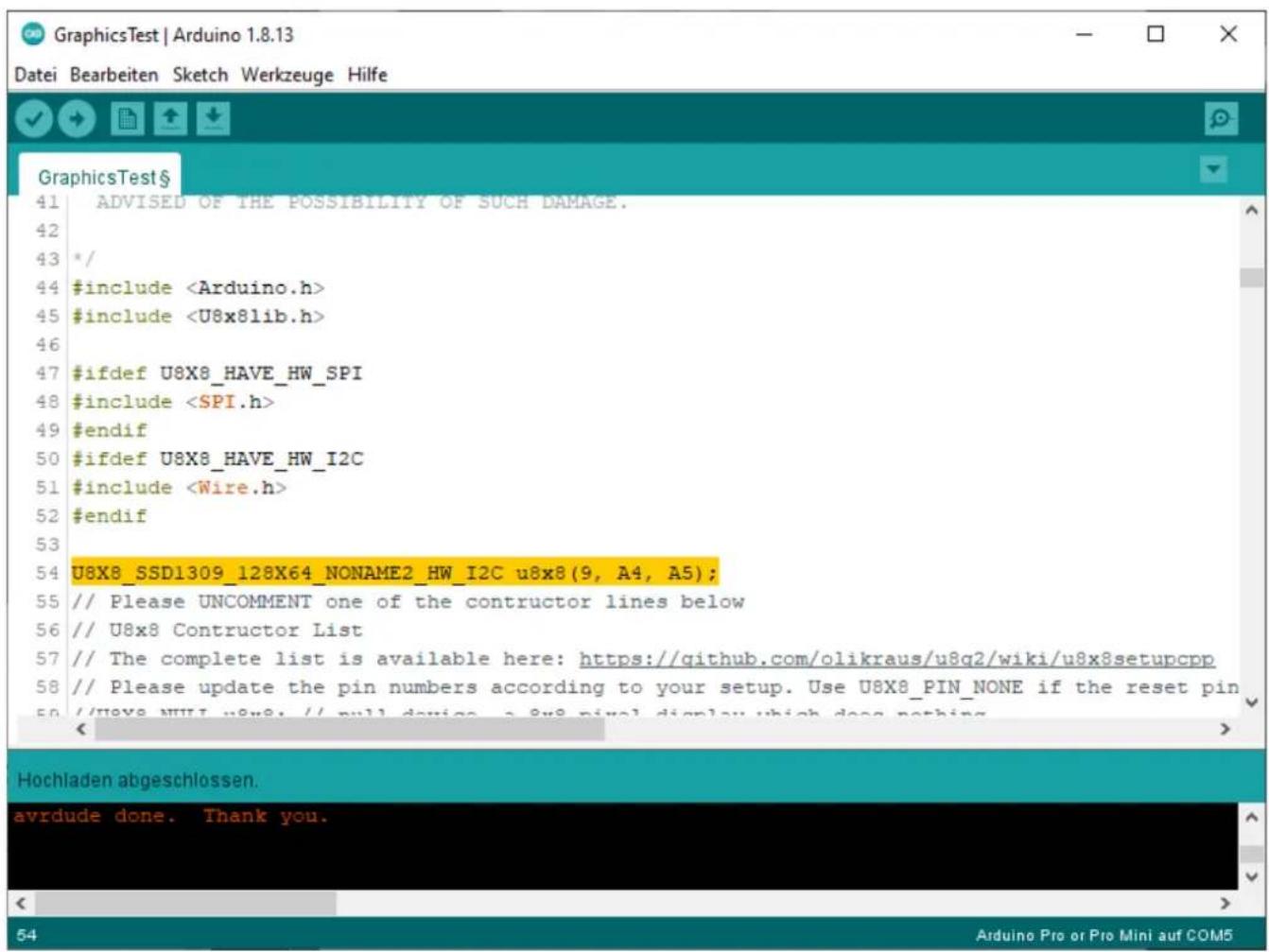

Fügen Sie nun den folgenden Konstruktor für das Display in das Programm ein, wie im Bild unten zusehen:

U8X8_SSD1309_128X64_NONAME2_HW_I2C u8x8(9, A4, A5);

Nun können Sie das Beispiel auf Ihren Arduino hochladen.

Öffnen Sie nun das Codebeispiel GraphicTest der Bibliothek.

Klicken Sie dazu auf:

Datei -> Beispiele -> U8g2 -> u8x8 -> GraphicTest

Fügen Sie nun den folgenden Konstruktor für das Display in das Programm ein, wie im Bild unten zusehen:

Nun können Sie das Beispiel auf Ihren Arduino hochladen.

Öffnen Sie nun das Codebeispiel GraphicTest der Bibliothek.

Klicken Sie dazu auf:

Datei -> Beispiele -> U8g2 -> u8x8 -> GraphicTest

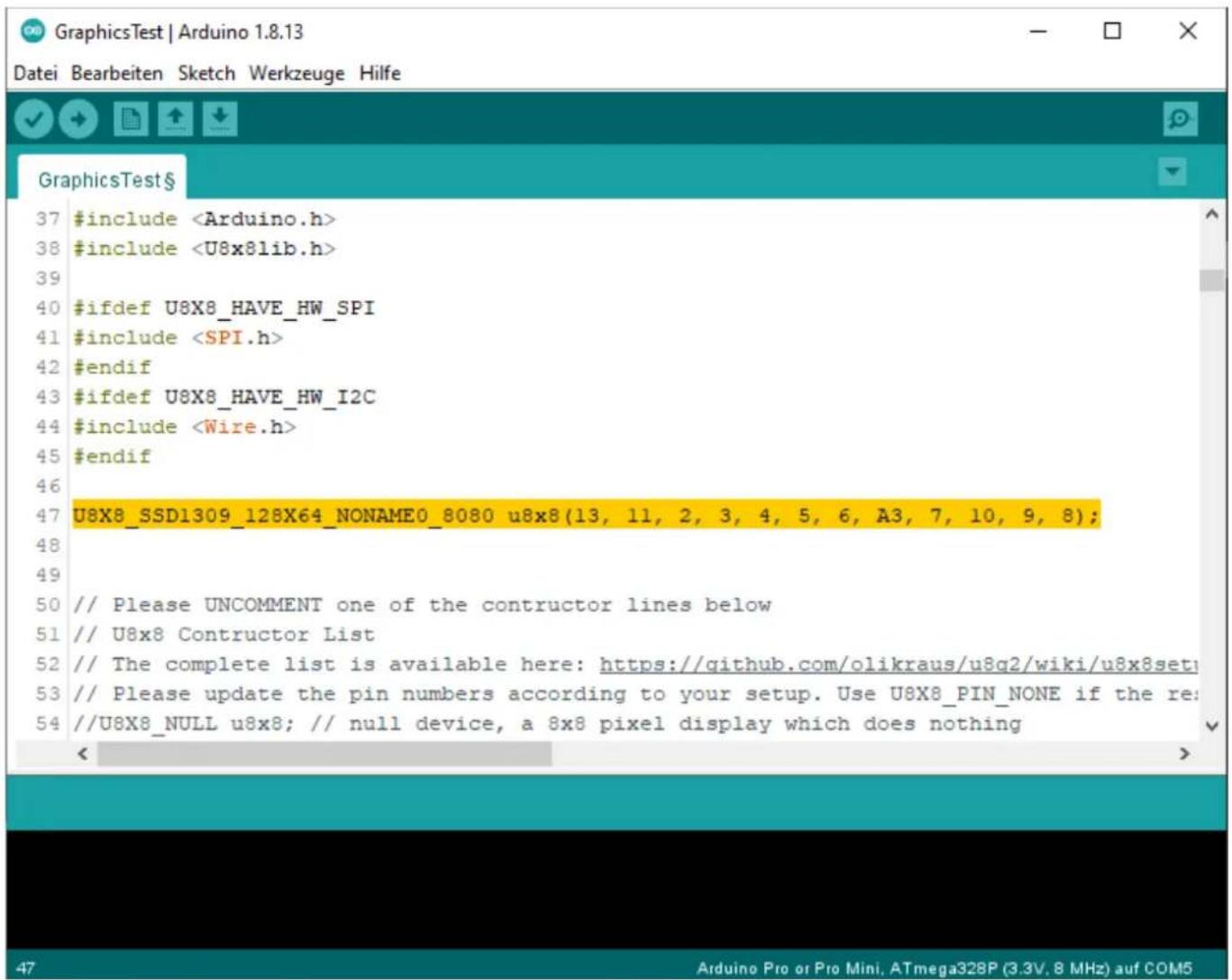

Fügen Sie nun den folgenden Konstruktor für das Display in das Programm ein, wie im Bild unten zusehen:

U8X8_SSD1309_128X64_NONAME0_8080 u8x8(13, 11, 2, 3, 4, 5, 6, A3, 7, 10, 9, 8);

Nun können Sie das Beispiel auf Ihren Arduino hochladen.

4. VERWENDUNG MIT DEM RASPBERRY PI

Um die Verwendung des Displays mit dem Raspberry Pi besonders einfach zu gestalten, verwenden wir die luma.oled Bibliothek.

Die zur Installation benötigten Abhängigkeiten können Sie mit folgenden Befehlen installieren:

sudo apt-get update

sudo apt-get install git python3 python3-dev python3-pip python3-pip python3-pil libjpeg-dev zlib1g-dev libfreetype6-dev liblcms2-dev libopenjp2-7 libtiff5 build-essential libsdl-dev libportmidi-dev libsdl-ttf2.0-dev libsdl-mixer1.2-dev libsdl-image1.2-dev

Zunächst installieren wir die Bibliothek und laden die Beispieldateien herunter, dies geschieht mit folgenden Befehlen:

Als nächstes müssen Sie dem Benutzer (in diesem Fall „pi“) die Berechtigung geben um auf die benötigte Hardware zuzugreifen. Sollten Sie nicht den Benutzer „pi“ verwenden, passen Sie den Benutzer am Ende des Befehls entsprechend an.

sudo usermod -a -G spi, gpio,i2c pi

Anschließend starten Sie Ihren Raspberry Pi mit folgendem Befehl neu:

sudo reboot

Nach dem Neustart geben Sie nun folgenden Befehl in das Terminal ein:

sudo raspi-config

Dort können Sie nun unter 3 Interface Options SPI und I2C aktivieren, damit Sie beide Schnittstellen verwenden können.

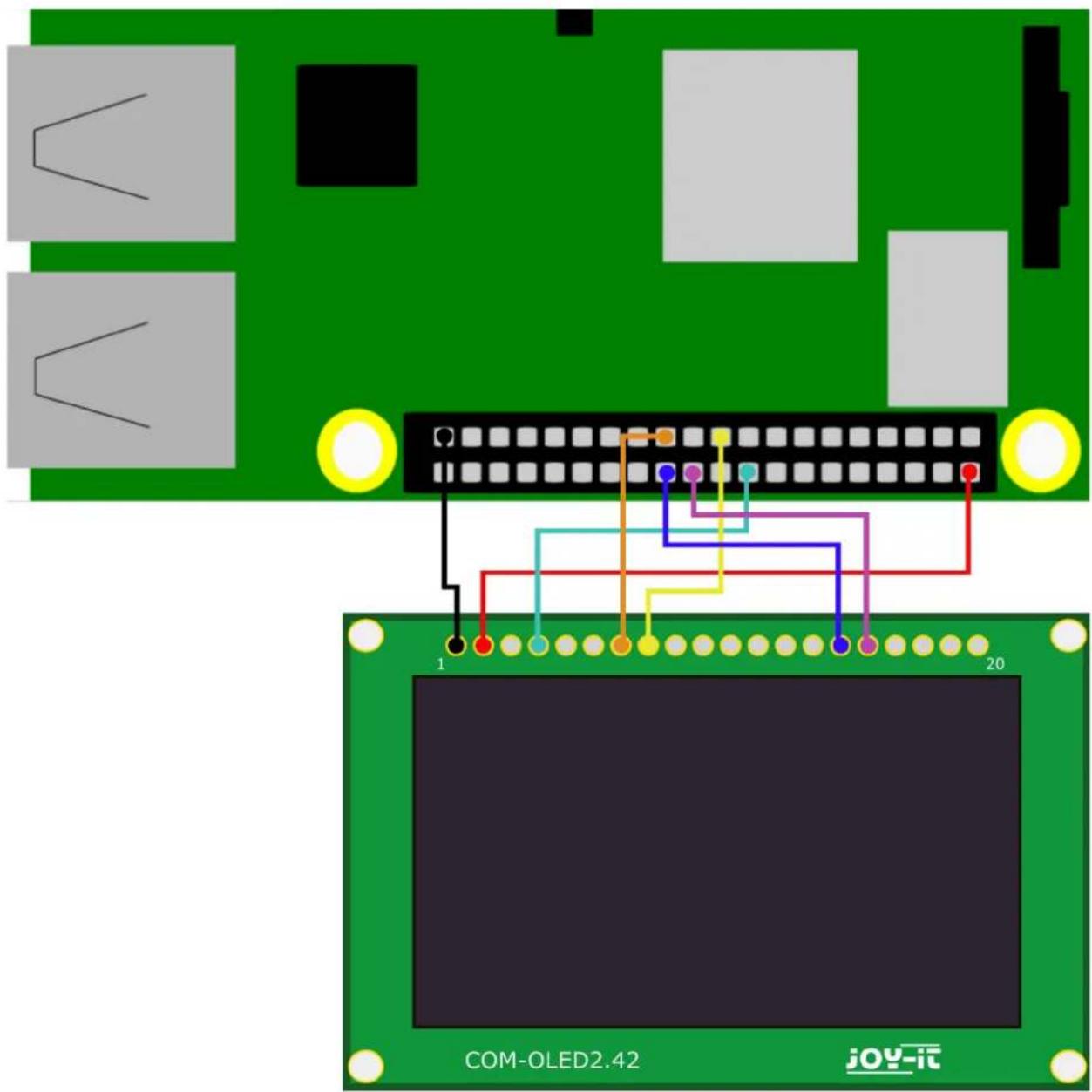

SPI-Interface

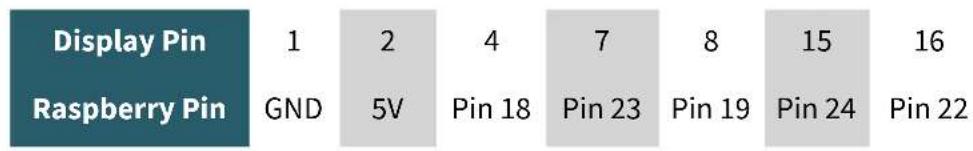

Anschlussbelegung

Nachdem Sie das Display angeschlossen haben, können Sie mit den folgenden zwei Befehlen ein Beispiel Programm ausführen:

cd \~/luma.examples/examples/

sudo python3 demo.py -i spi

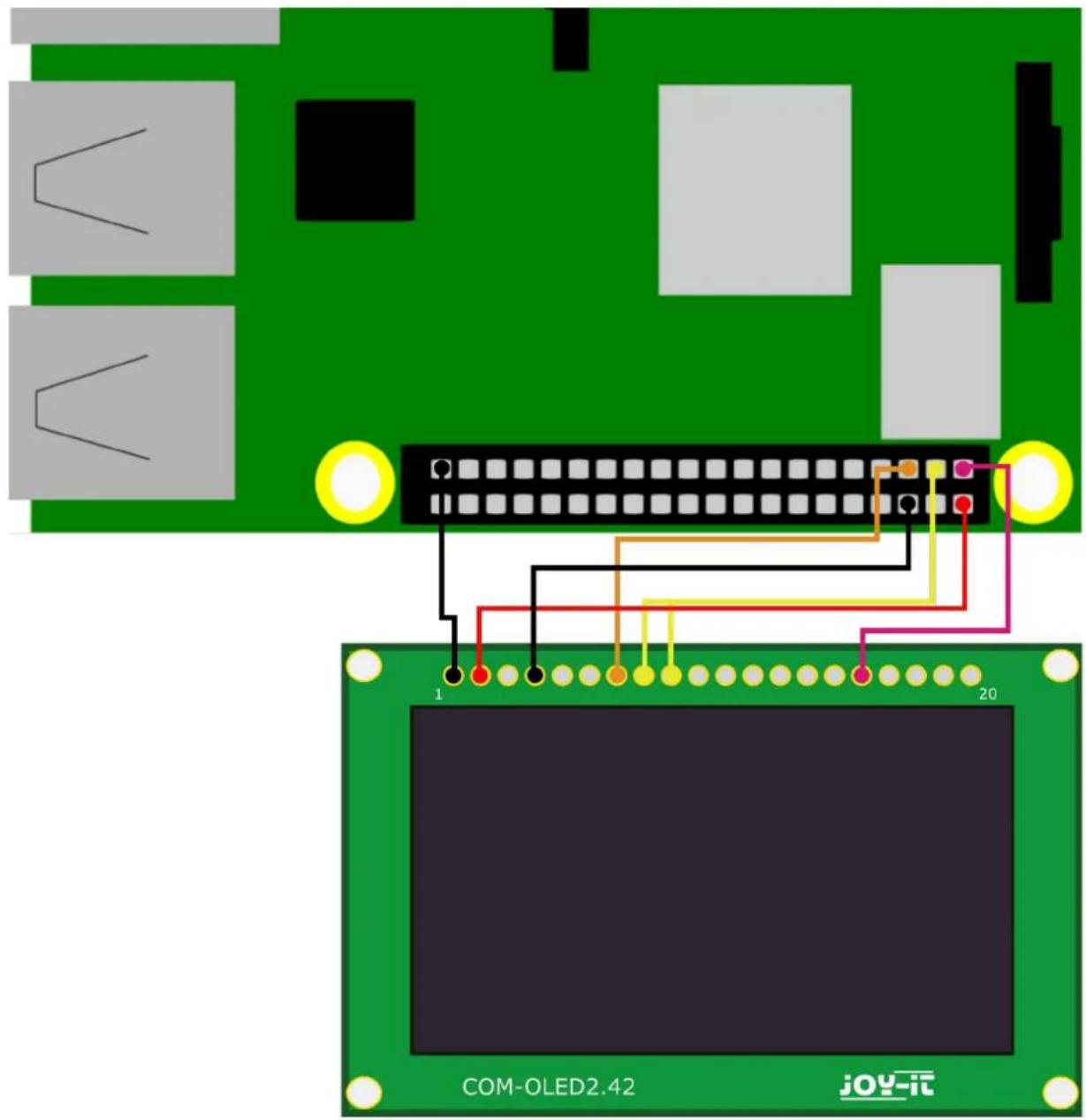

I2C-Interface

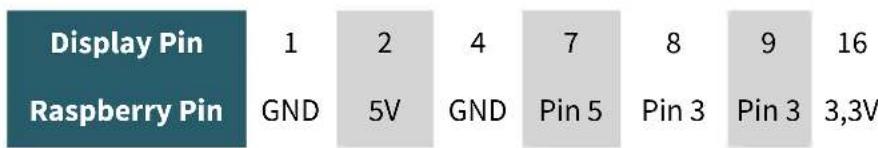

Anschlussbelegung

Nachdem Sie das Display angeschlossen haben, können Sie mit den folgenden zwei Befehlen ein Beispiel Programm ausführen:

cd \~/luma.examples/examples/

sudo python3 demo.py
