RB-TFT3.5 - Monitor Joy-It - Kostenlose Bedienungsanleitung

Produkttyp	TFT-Display für Raspberry Pi
Marke	Joy-It
Modell	RB-TFT3.5
Bildschirmdiagonale	3,5 Zoll
Auflösung	480 x 320 Pixel
Farbtiefe	65.536 Farben
Touch-Controller	XPT2046
Schnittstelle	GPIO (26 Pins auf Raspberry Pi)
Stromversorgung	Über Raspberry Pi (GPIO)
Betriebssystem	Raspbian (mit Treiberinstallation)
Zusatztasten (nur 3,2")	3 Tasten (GPIO 12, 16, 18)
Kalibrierung	Via xinput-calibrator möglich
Gleichzeitige Nutzung	LCD und HDMI möglich (mit Framebuffer-Copy)
Bildausrichtung	Drehbar über Parameter in config.txt
Abmessungen (ca.)	85 x 55 mm (Schätzung)
Gewicht (ca.)	50 g
Lieferumfang	Display, evtl. Schrauben (nicht näher spezifiziert)
Hersteller	Simac Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn
Support	E-Mail: [e-mail], Telefon: [phone]

Häufig gestellte Fragen - RB-TFT3.5 Joy-It

Wie schließe ich das RB-TFT3.5 Display an den Raspberry Pi an?

Stecken Sie das Display vorsichtig auf die ersten 26 Pins der GPIO-Leiste des Raspberry Pi. Die Hintergrundbeleuchtung sollte sofort aufleuchten. Für die volle Funktionalität müssen Treiber installiert werden, siehe nächste Frage.

Wie installiere ich die Treiber für das RB-TFT3.5?

Laden Sie das passende TFT-Image herunter oder installieren Sie die Treiber nachträglich. Bearbeiten Sie /boot/config.txt und fügen Sie die Zeilen für das 3.5"-Display ein: dtparam=spi=on dtoverlay=joy-IT-Display-Driver-35a-overlay:rotate=270, swapxy=1 dtparam=audio=on max_usb_current=1 hdmi_force_hotplug=1 config_hdmi_boost=7 hdmi_drive=1 hdmi_ignore_edid=0xa5000080. Außerdem müssen Treiberpakete heruntergeladen und installiert werden (siehe Anleitung).

Wie kalibriere ich den Touchscreen?

Installieren Sie das Kalibrierungstool: sudo apt-get install -y xinput-calibrator. Starten Sie den Pi neu und führen Sie DISPLAY=:0.0 xinput_calibrator aus. Tippen Sie die vier angezeigten Punkte. Speichern Sie die Werte in /etc/X11/xorg.conf.d/99-calibration.conf.

Kann ich die Ausrichtung des Displays ändern?

Ja. Bearbeiten Sie /boot/config.txt und ändern Sie den Parameter rotate=. Für 180° Drehung setzen Sie rotate=90 (bei 3.5"-Display). Speichern Sie und starten Sie neu.

Funktioniert das Display auch mit einem vorhandenen Raspbian-System?

Ja. Sie können die Treiber nachträglich installieren, indem Sie die config.txt anpassen, Treiber herunterladen und die Touch-Unterstützung installieren. Eine Schritt-für-Schritt-Anleitung finden Sie in der Bedienungsanleitung.

Was muss ich beim Raspberry Pi 4 beachten?

In der /boot/config.txt muss unter [pi4] die Zeile dtoverlay=vc4-fkms-v3d auskommentiert werden (mit # am Zeilenanfang).

Kann ich das Display gleichzeitig mit HDMI verwenden?

Ja. Installieren Sie das Programm Framebuffer-Copy und fügen Sie es in die /etc/rc.local ein. Passen Sie die config.txt und die xorg.conf.d-Dateien an (siehe Anleitung).

Das Display wird nicht erkannt oder bleibt dunkel. Was tun?

Überprüfen Sie, ob das Display richtig aufgesteckt ist. Stellen Sie sicher, dass die Treiber korrekt installiert und die Einträge in der config.txt vorhanden sind. Versuchen Sie einen Neustart. Bei Problemen wenden Sie sich an den Support.

Wie verwende ich die Tasten beim 3.2"-Display (nicht RB-TFT3.5)?

Die Tasten sind an GPIO 12, 16 und 18 angeschlossen. Sie können über Skripte abgefragt werden (Active-LOW). Das RB-TFT3.5 hat jedoch keine Tasten.

Wo erhalte ich Support, falls etwas nicht funktioniert?

Sie können uns per E-Mail unter [e-mail] erreichen, telefonisch unter [phone] (Mo-Fr 10-17 Uhr) oder über unser Ticket-System unter http://support.joy-it.net.

BEDIENUNGSANLEITUNG RB-TFT3.5 Joy-It

Zum Aufstecken auf dem Raspberry Pi

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

2. ÜBERSICHT

3.2" Display	3.5" Display	____
Controller XPT2046
Auflösung 320 x 240 480 x 320
Farben 65.536

3. ANSCHLUSS

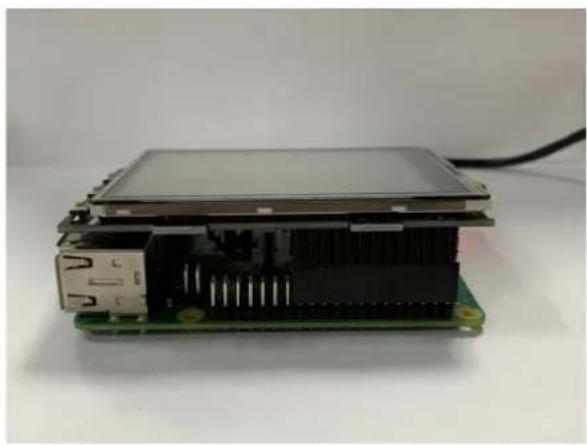

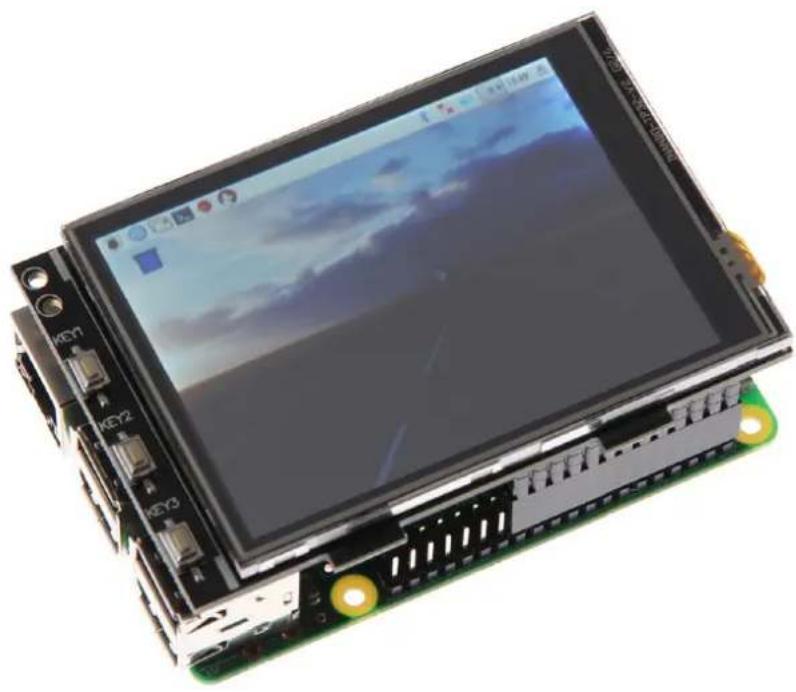

Stecken Sie das 3.2" / 3.5" TFT- Display so auf den Raspberry Pi, dass dieses auf den ersten 26 Pins der GPIO-Steckleiste aufgesteckt wird. Danach sollte die Hintergrundbeleuchtung des Displays bereits aufleuchten.

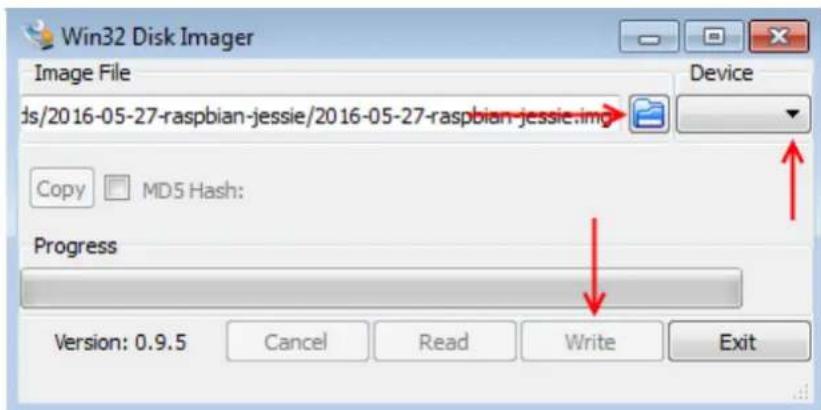

Installieren Sie auf Ihre SD-Karte mit Hilfe des Win32-Disk-Imagers das TFT Image, welches Sie unter den folgenden Links zum Download finden:

Für das 3.2" Display finden Sie die Downloads hier.

Für das 3.5" Display finden Sie die Downloads hier.

Nutzen Sie bereits ein anderes Raspbian Image und möchten dieses mit dem 3.2" / 3.5" Touchscreen-TFT erweitern, dann können Sie die Module auch nachträglich auf Ihrem System installieren. Hierfür muss zunächst die Datei config.txt bearbeitet werden. Öffnen Sie hierzu auf Ihrem Raspberry Pi ein Terminalfenster und folgen Sie den weiteren Anweisungen:

sudo nano /boot/config.txt

Fügen Sie hier, abhängig von Ihrem Display, die folgenden Zeilen am Anfang der geöffneten Datei an:

Für das 3.2" TFT-Display:

dtparam=spi=on
dtoverlay=joy-IT-Display-Driver-32b-overlay:rotate=270, swapxy=1
dtparam=audio=on
max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_drive=1
hdmi_ignore_edid=0xa5000080

Für das 3.5" TFT-Display:

dtparam=spi=on
dtoverlay=joy-IT-Display-Driver-35a-overlay:rotate=270, swapxy=1
dtparam=audio=on
max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_drive=1
hdmi_ignore_edid=0xa5000080

Bei dem Raspberry Pi 4 muss eine zusätzliche Einstellung vorgenommen werden, dazu muss in der config.txt unter dem Punkt [pi4] der Befehl dtoverlay=vc4-fkms-v3d auskommentiert werden, dies sollte dann wie folgt aussehen:

[pi4]
<h1 id="enable-drm-vc4-v3d-driver-on-top-of-the-dispmanx-display-stack">Enable DRM VC4 V3D driver on top of the dispmanx display stack</h1>
#
#dtoverlay=vc4-fkms-v3d <---- Diese Einstellung muss mit einer # auskommentiert werden max_framebuffers=2

Sie können die Ausrichtung des Displays ändern, indem Sie die Zahl hinter „rotate=“ ändern. Um die Anzeige um 180° zu rotieren muss die Zeile wie folgt angepasst werden:

dtoverlay=joy-IT-Display-Driver-35a-overlay:rotate=90, swapxy=1

Speichern Sie nun die Datei mit der Tastenkombination STRG + O, bestätigen Sie mit Enter und verlassen Sie den Editor mit der Kombination STRG + X.

Nun muss die Datei cmdlne.txt bearbeitet werden:

Hierbei muss am Ende der schon vorhandenen ersten Zeile der folgende Befehl angefügt werden:

fbcon=map:10

Speichern Sie die Datei, verlassen Sie den Editor und erstellen Sie nun die Datei 99-calibration.conf:

sudo nano /usr/share/X11/xorg.conf.d/99-calibration.conf

Die folgenden Zeilen müssen in die Datei hinzugefügt werden:

Speichern Sie nun die Datei mit der Tastenkombination STRG + O, bestätigen Sie mit Enter und verlassen Sie den Editor mit der Kombination STRG + X.

Starten Sie Ihren Raspberry Pi nun mit folgendem Befehl neu:

sudo reboot

Als nächstes muss die Datei /usr/share/X11/xorg.conf.d/99fbturbo.conf bearbeitet werden. Hierfür geben Sie den folgenden Befehl ein:

sudo nano /usr/share/X11/xorg.conf.d/99-fbturbo.conf

Und ändern Sie da die folgende Zeile ...

... sodass Sie fb0 in fb1 ändern und die Zeile wie folgt aussieht:

Speichern Sie nun die Datei mit der Tastenkombination STRG + O, bestätigen Sie mit Enter und verlassen Sie den Editor mit der Kombination STRG + X.

Nun werden die benötigten Treiber heruntergeladen und installiert. Hierbei muss der Raspberry Pi mit dem Internet verbunden sein. Geben Sie jeden der folgenden vier Befehle in die Konsole ein und bestätigen Sie diese jeweils mit Enter.

Befehle für das 3.2" TFT-Display:

cd /tmp

wget http://joy-it.net/files/files/Produkte/RB-TFT3.2-V2/joy-IT-Display-Driver-32b-overlay.zip

unzip joy-IT-Display-Driver-32b-overlay.zip

sudo cp joy-IT-Display-Driver-32b-overlay.dtbo /boot/overlays/joy-IT-Display-Driver-32b-overlay.dtbo

Befehle für das 3.5" TFT-Display:

cd /tmp

wget http://joy-it.net/files/files/Produkte/RB-TFT3.5/joy-IT-Display-Driver-35a-overlay.zip

unzip joy-IT-Display-Driver-35a-overlay.zip

sudo cp joy-IT-Display-Driver-35a-overlay.dtbo /boot/overlays/joy-IT-Display-Driver-35a-overlay.dtbo

Nun muss noch ein Paket für die Touchfunktion installiert werden und eine Datei kopiert werden:

sudo apt-get install xserver-xorg-input-evdev

sudo cp -rf /usr/share/X11/xorg.conf.d/10-evdev.conf /usr/share/X11/xorg.conf.d/45-evdev.conf

Starten Sie nun Ihren Raspberry Pi neu:

sudo reboot

Um die Auflösung des Desktops zu ändern, öffnen Sie das Start-Menü und klicken auf Einstellungen-> Appearance Setting -> Defaults und wählen Sie Set Defaults For smaller screens.

5. VERWENDUNG DER KNÖPFE BEIM 3.2"

Am Rand des 3.2" Displays befinden sich zusätzlich drei Knöpfe.

Diese können über die GPIO Pins angesteuert und verwendet werden. Beim Drücken eines Knopfes wird das anliegende Signal auf Masse (Active_LOW) gezogen. Die Knöpfe sind wie folgt angeschlossen:

TFT Raspberry Pi

Key 1 GPIO 12

Key 2 GPIO 16

Key 3 GPIO 18

6. KALIBRIERUNG DES TOUCHSCREENS

Sollte eine Kalibrierung des Touchscreens notwendig sein, kann diese mit den folgenden Schritten durchgeführt werden. Zuerst muss hierfür das Kalibrierungstool heruntergeladen werden. Öffnen Sie dazu ein Terminalfenster und geben Sie den folgenden Befehl ein:

sudo apt-get install -y xinput-calibrator

Starten Sie nun Ihren Raspberry Pi neu, damit das Touch-Display richtig erkannt wird:

sudo reboot

Nun kann die Kalibrierung mit dem folgenden Befehl gestartet werden:

DISPLAY=:0.0 xinput_calibrator

Es leuchten nun nacheinander vier Punkte auf, welche gedrückt werden müssen, um das Display zu kalibrieren. Anschließend werden im Terminal vier Kalibrierungswerte ausgegeben. Damit die Kalibrierung gespeichert bleibt, muss die Einstellung in eine Datei abgespeichert werden. Erstellen Sie einen neuen Ordner:

sudo mkdir /etc/X11/xorg.conf.d

Erstellen Sie nun die Datei in der die Einstellungen abgespeichert werden soll:

sudo nano /etc/X11/xorg.conf.d/99-calibration.conf

Der Eintrag sollte wie im folgenden Beispiel aussehen (Die Werte hinter Calibration können sich von Ihren Werten unterscheiden):

Dabei entspricht MinX den ersten Wert, MaxX den zweiten Wert, MinY den dritten Wert und MaxY den vierten Wert. Nach dem Abspeichern der Datei und einem Neustart, werden die neuen Kalibrierungsdaten übernommen.

7. GLEICHZEITIGE VERWENDUNG VON LCD UND HDMI

Um auf dem TFT-Display und auf dem HDMI Ausgang das Bildsignal gleichzeitig ausgeben zu können, müssen zusätzliche Schritte durchgeführt werden. Im ersten Schritt muss mittels der folgenden Befehle das Programm Framebuffer-Copy kompiliert und installiert werden.

cd /tmp

sudo apt-get install -y cmake

Damit das Programm beim Hochfahren des Raspberry Pi starten kann, muss dieses in die Datei /etc/rc.local hinzugefügt werden.

sudo nano /etc/rc.local

Fügen Sie hier vor der Anweisung exit 0 eine neue Zeile mit dem folgenden Inhalt hinzu:

f bcp &

Nun muss in die /boot/config.txt folgender Textblock unter dem zuvor hinzugefügten Einstellungen hinzugefügt werden. In diesem lässt sich die Auflösung, die von HDMI und Display ausgegeben wird, einstellen indem der jeweilige Dreier-Block aus hdmi_group, hdmi_mode und hdmi_cvt auskommentiert wird: (Im folgenden Beispiel ist somit die Auflösung 800 x 600 voreingestellt)

sudo nano /boot/config.txt

Für 4 : 3 Auflösungen:

hdmi_ignore_edid=0xa5000080
hdmi_force_hotplug=1

###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
!,

Für 16 : 9 Auflösungen:

hdmi_ignore_edid=0xa5000080
hdmi_force_hotplug=1

###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
####
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
!,

Im letzten Schritt muss erneut die Datei

/usr/share/X11/xorg.conf.d/99-calibration.conf bearbeitet werden. Öffnen

Sie dafür die Datei mit dem folgenden Befehl:

sudo nano /usr/share/X11/xorg.conf.d/99-fbturbo.conf

Ändern Sie dort die folgende Zeile ...

…, sodass Sie fb1 wieder, wie im Original-Zustand, auf fb0 ändern (dieses wird im Framebuffer-Copy-Betrieb zwingend benötigt):

Die Einstellungen werden nach einem Neustart übernommen

sudo reboot

8. SONSTIGE INFORMATIONEN

Unsere Informations- und Rücknahmepflichten nach dem Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.

Rückgabemöglichkeiten:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen keine äußere Abmessungen größer als 25 cm sind können unabhängig vom Kauf eines Neugerätes in haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der Öffnungszeiten:

Simac Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an [e-mail] oder per Telefon an uns.

Informationen zur Verpackung:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.

9. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]

Ticket-System: http://support.joy-it.net

Telefon: [phone] - 66 (10 - 17 Uhr)

Für weitere Informationen besuchen Sie unsere Website:

www.joy-it.net
