BEDIENUNGSANLEITUNG SBC-OLED01.3 Joy-It

OLED Display mit SPI & I2C Schnittstelle

1. ALLGEMEINE INFORMATIONEN

Sehr geehrte*r Kunde*in,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

2. GRUNDLAGEN & SCHNITTSTELLEN

Das grafische 1.3" OLED Display verfügt über eine Auflösung von 128x64 Pixeln und kommuniziert über die SPI-Schnittstelle. Wahlweise kann das Display auf der Rückseite auch auf die I2C-Schnittstelle umgelötet werden.

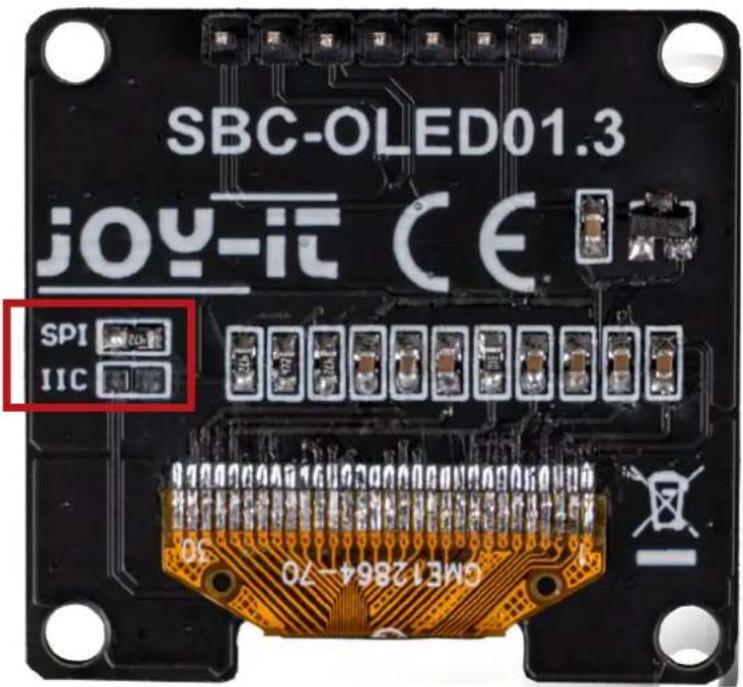

Die Schnittstelle des Moduls kann dabei durch das Umlöten der markierten Widerstände ausgewählt werden:

3. ANWENDUNGSBEISPIEL ARDUINO

ACHTUNG! Das Display verwendet ein Logiklevel von 3,3 V. Aus diesem Grund muss zur Verwendung mit einem Gerät, welches eine Logiklevelspannung von 5 V besitzt (z.B. Arduino Uno), ein Spannungswandler verwendet werden. In unserem Beispiel greifen wir dabei auf den COM-KY051VT zurück.

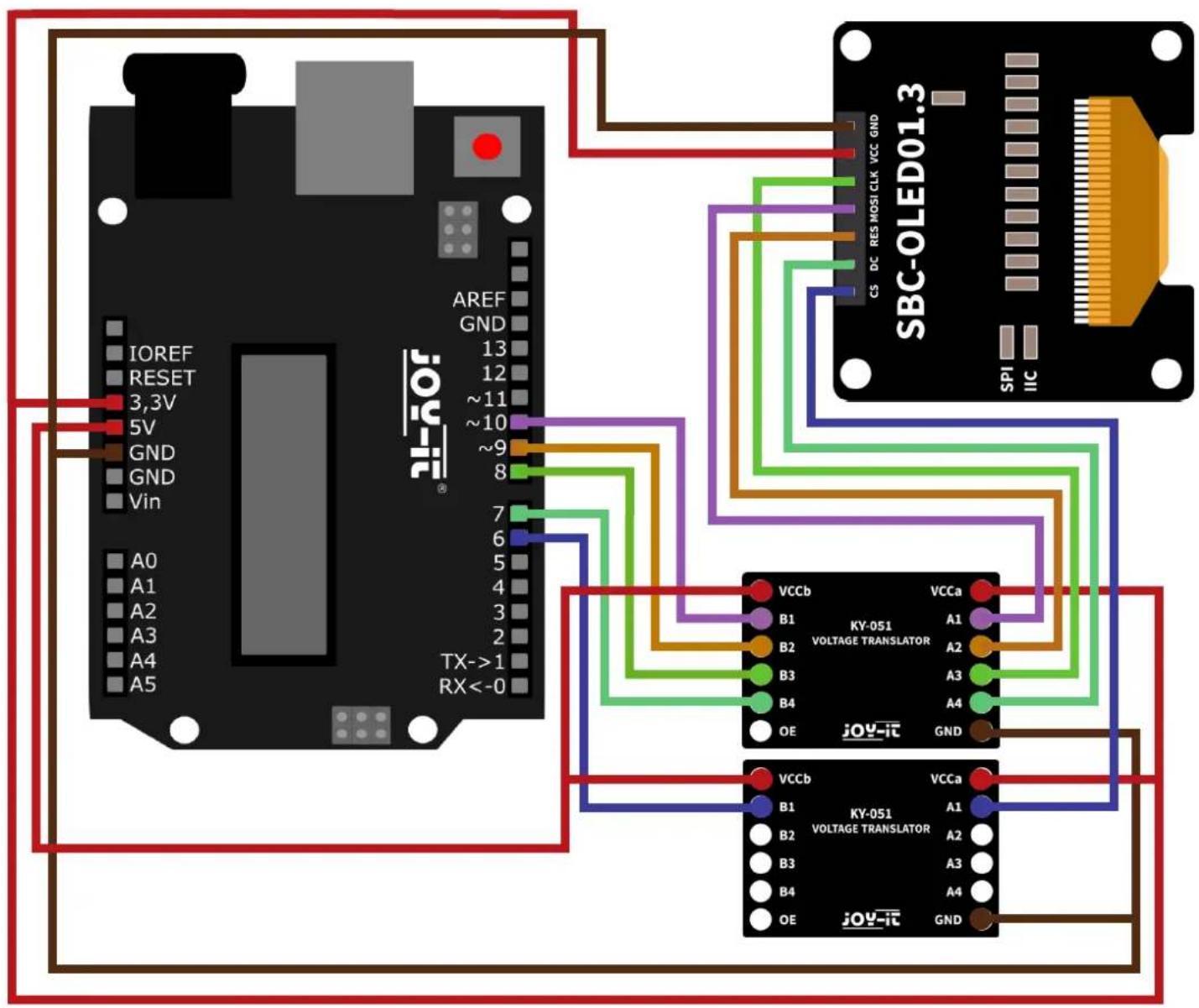

VERWENDUNG ÜBER DAS SPI-PROTOKOLL:

Schließen Sie das Modul zunächst wie folgt an Ihren Arduino an:

ARDUINO	1.3" OLED DISPLAY	KY-051 #1	KY-051 #2
GND	GND	GND	GND
3,3 V	VCC	VCCa	VCCa
5 V	-	VCCb	VCCb
D6	-	-	B1
-	CS	-	A1
D7	-	B4	-
-	DC	A4	-
D8	-	B3	-
-	CLK	A3	-
D9	-	B2	-
-	RES	A2	-
D10	-	B1	-
-	MOSI	A1	-

ACHTUNG! Das Display verwendet ein Logiklevel von 3,3 V. Aus diesem Grund muss zur Verwendung mit einem Gerät, welches eine Logiklevelspannung von 5 V besitzt (z.B. Arduino Uno), ein Spannungswandler verwendet werden. In unserem Beispiel greifen wir dabei auf den COM-KY051VT zurück.

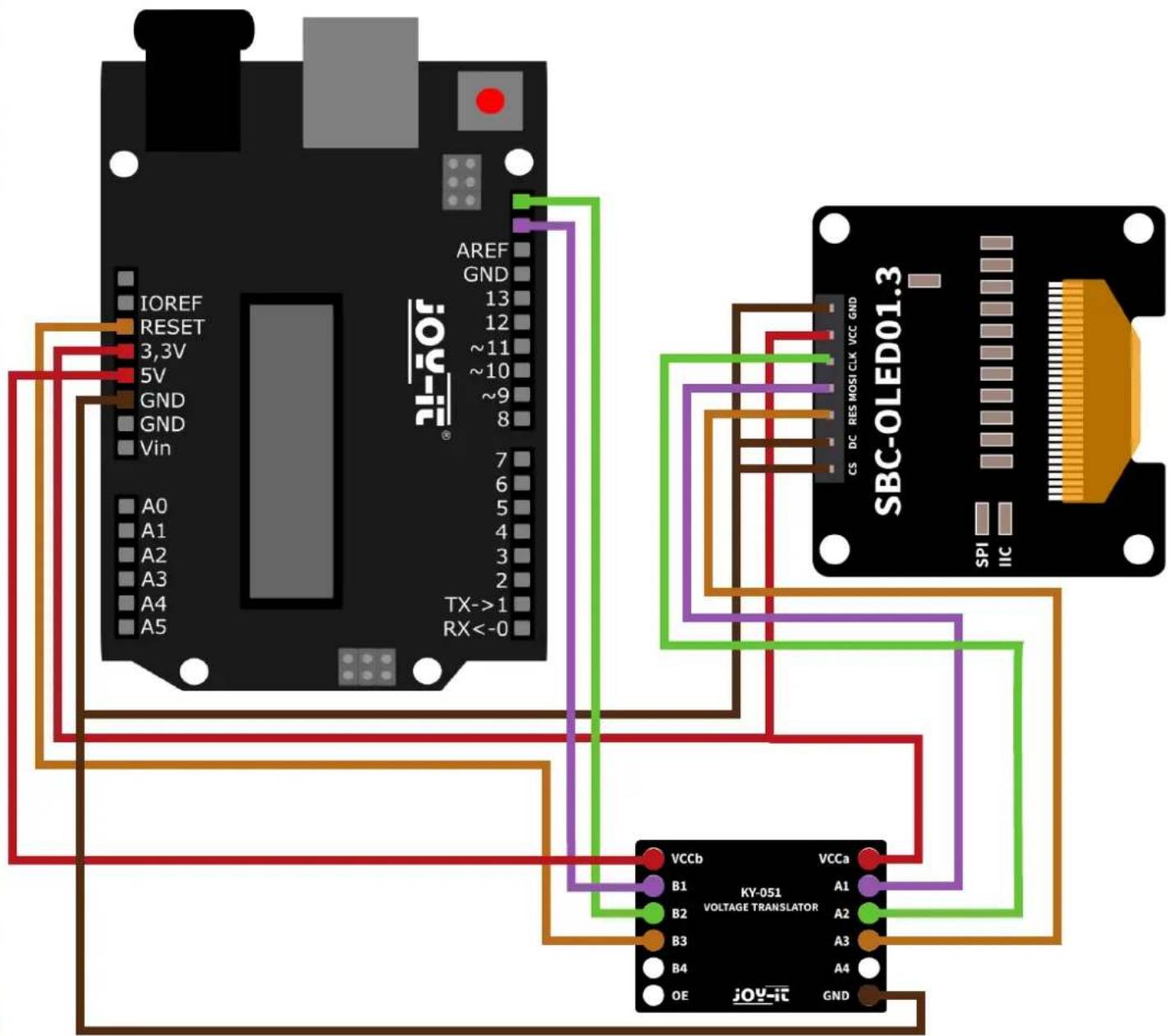

VERWENDUNG ÜBER DAS I2C-PROTOKOLL:

Schließen Sie das Modul zunächst wie folgt an Ihren Arduino an:

ACHTUNG! Bitte beachten Sie, dass das Display in der SPI-Konfiguration ausgeliefert wird. Für die Verwendung über das I2C-Protokoll sind zuvor zusätzliche Lötarbeiten notwendig. Weitere Informationen finden Sie im Kapitel Grundlagen & Schnittstellen.

ARDUINO	1.3" OLED DISPLAY	KY-051
GND	GND	GND
3,3 V	VCC	VCCa
5 V	-	VCCb
RES	.	B3
-	RES	A3
SCL (D19)	-	B2
-	CLK	A2
SDA (D18)	-	B1
-	MOSI	A1
GND	DC	-
GND	CS	-

Für die Verwendung des Beispiels wird zusätzlich die Bibliothek Adafruit SH110x von der Firma Adafruit benötigt.

Um diese zu installieren, öffnen Sie in Ihrer Arduino IDE zunächst den Bibliotheksverwalter unter Sketch → Bibliothek einbinden → Bibliotheken verwalten.

Geben Sie hier SH1106 in das Suchfeld ein und installieren Sie die Bibliothek mit dem Titel Adafruit SH110X. Für diese Bibliothek werden außerdem die Bibliotheken Adafruit GFX Library und Adafruit BusIO benötigt. Sollten Sie während der Installation der ersten Bibliothek nicht automatisch zur Installation der anderen Bibliotheken aufgefordert werden, so installieren Sie diese bitte manuell.

Nun können Sie sich die Codebeispiele herunterladen und verwenden:

Download Codebeispiel SPI

Download Codebeispiel I2C

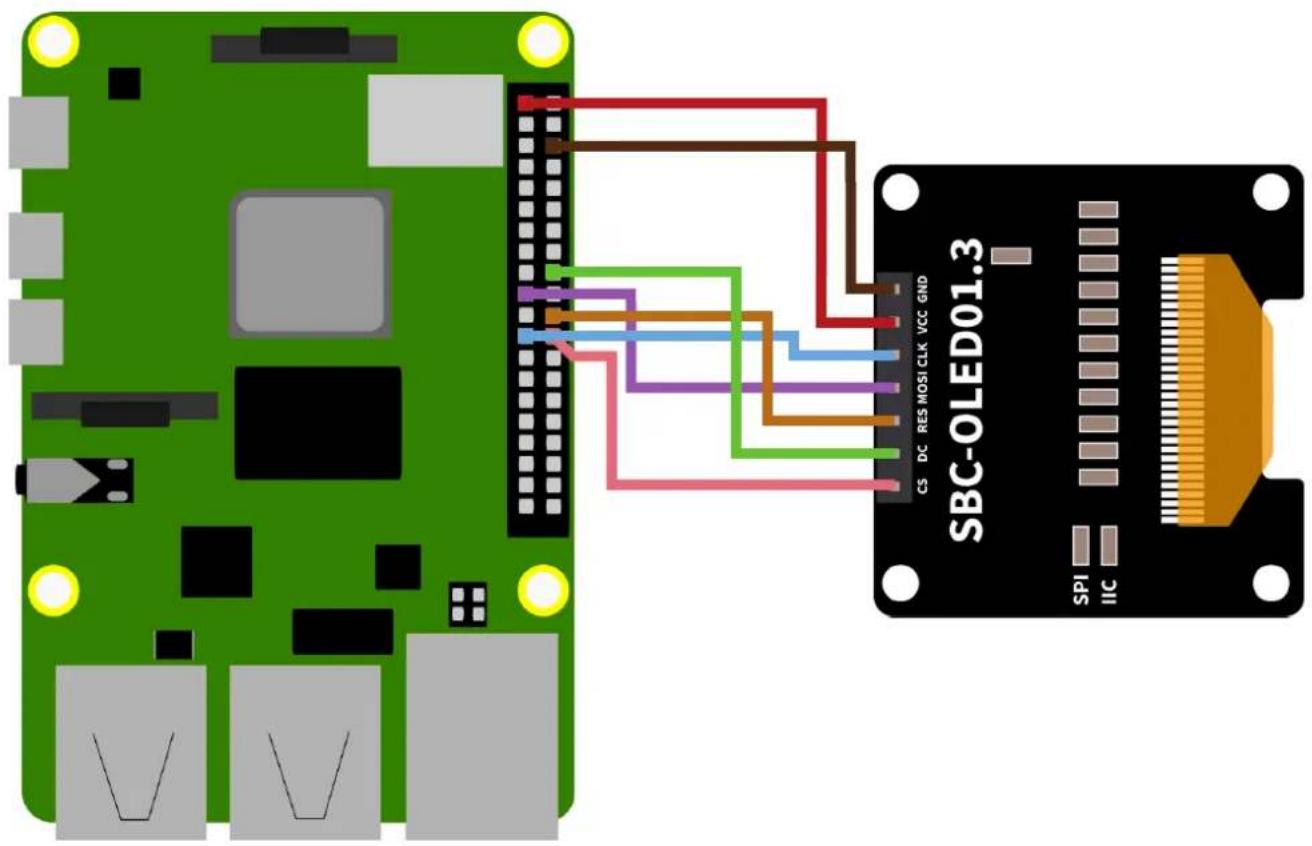

VERWENDUNG ÜBER DAS SPI-PROTOKOLL:

Schließen Sie das Modul zunächst wie folgt an Ihren Raspberry Pi an:

RASPBERRY PI 1.3" OLED DISPLAY

GND	GND
3,3 V	VCC
SCLK (GPIO 11)	CLK
MOSI (GPIO 10)	MOSI
GPIO 25	RES
GPIO 24	DC
CE0 (GPIO 8)	CS

4. ANWENDUNGSBEISPIEL RASPBERRY PI

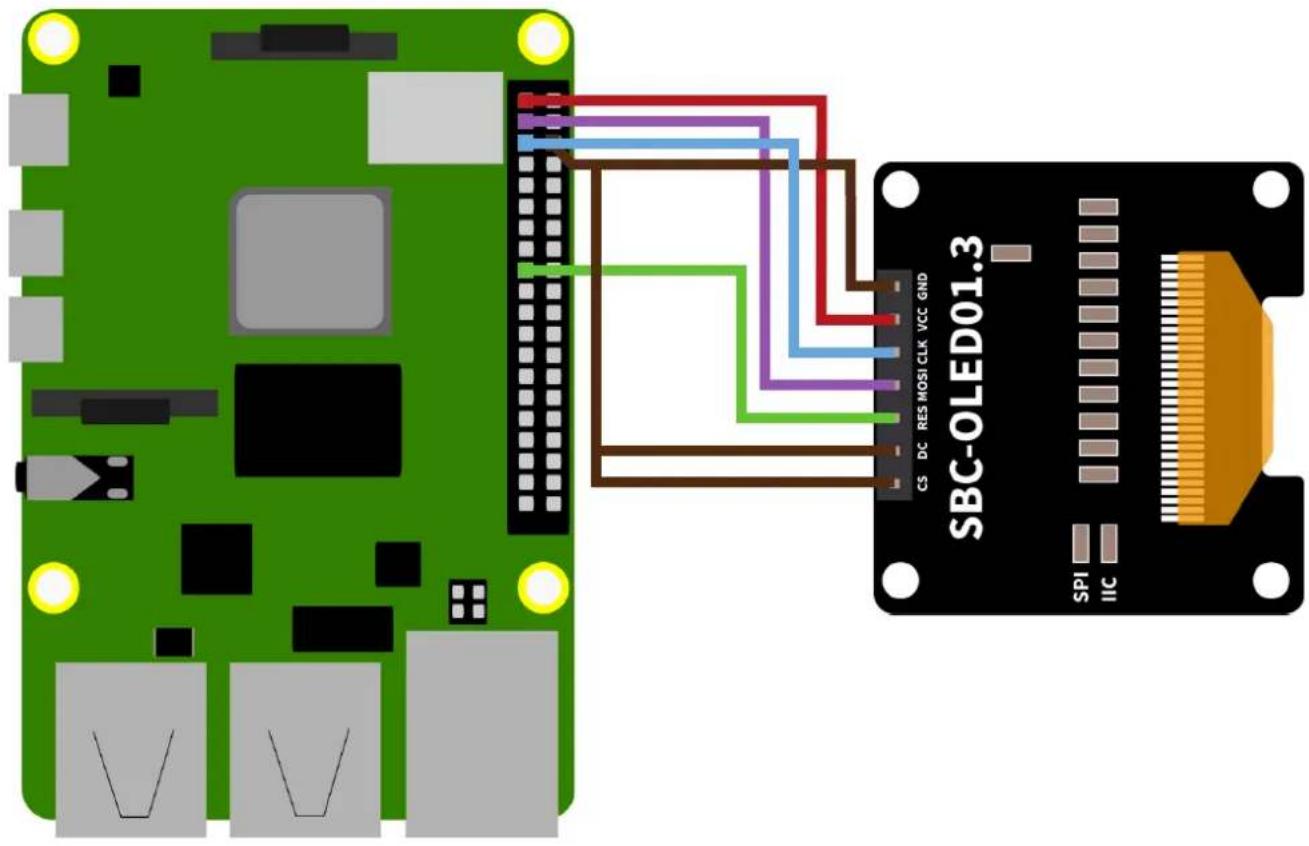

VERWENDUNG ÜBER DAS I2C-PROTOKOLL:

Schließen Sie das Modul zunächst wie folgt an Ihren Raspberry Pi an:

ACHTUNG! Bitte beachten Sie, dass das Display in der SPI-Konfiguration ausgeliefert wird. Für die Verwendung über das I2C-Protokoll sind zuvor zusätzliche Lötarbeiten notwendig. Weitere Informationen finden Sie im Kapitel Grundlagen & Schnittstellen.

RASPBERRY PI 1.3" OLED DISPLAY

GND	GND
3,3 V	VCC
SCL	CLK
SDA	MOSI
3,3 V	RES
GND	DC
GND	CS

Um das Display nutzen zu können, aktivieren Sie zunächst die SPI- und I2C-Schnittstelle auf Ihrem Raspberry Pi. Öffnen Sie hierzu ein Terminal und geben Sie den folgenden Befehl ein:

sudo raspi-config

Navigieren Sie hier in das Menü 3 Interface und aktivieren Sie hier I4 SPI und I5 I2C.

Nun können Sie die für das Display erforderlichen Bibliotheken mit Hilfe der folgenden Befehle installieren:

sudo usermod -a -G i2c, spi, gpio pi
sudo apt install python3-dev python3-pip python3-numpy
sudo apt install libfreetype6-dev libjpeg-dev build-essential
sudo apt install libsdl2-dev libsdl2-image-dev libsdl2-mixer-dev
sudo apt install libsdl2-ttf-dev libportmidi-dev git

Laden Sie sich nun die Bibliothek herunter Sie diese über die folgenden Befehle:

git clone https://github.com/rm-hull/luma.examples.git
cd luma.examples

Aktivieren Sie nun mit dem folgenden Befehl die virtuelle Umgebung:

python3 -m venv --system-site-packages ~/luma-env

Installieren Sie nun die luma-Bibliotheken in der virtuellen Umgebung:

~/luma-env/bin/python -m pip install -e .

Gehen Sie nun mit dem folgenden Befehl in den Ordner der Beispiele der Bibliothek.

cd examples

Nun können Sie die Beispiele, abhängig von Ihrer gewählten Schnittstelle, starten. Für die SPI-Schnittstelle können Sie die Beispiele über den folgenden Befehl starten:

~/luma-env/bin/python starfield.py --display sh1106 --interface spi

Für die I2C-Schnittstelle können Sie die Beispiele über den folgenden Befehl starten:

~/luma-env/bin/python starfield.py --display sh1106 --interface i2c
