Produkttyp	Monitor (Display) für Raspberry Pi
Marke	Joy-It
Modell	RB-LCD5
Bildschirmdiagonale	5 Zoll (ca. 12,7 cm)
Auflösung	800 × 480 Pixel
Touchscreen	Ja, resistiv
Schnittstellen	GPIO (26-Pin), HDMI
Kompatible Modelle	Raspberry Pi 3, 4, 5 (mit passendem HDMI-Adapter)
Betriebssystem	Raspberry Pi OS (Bookworm empfohlen)
Stromversorgung	Über GPIO des Raspberry Pi
Abmessungen (ca.)	121 × 76 × 15 mm
Gewicht (ca.)	100 g
Lieferumfang	Display, HDMI-Adapter
Besonderheiten	Integrierter Touchscreen, einfache Montage, Software-Installation via Terminal
Hersteller	Joy-It / SIMAC Electronics GmbH

Häufig gestellte Fragen - RB-LCD5 Joy-It

Wie schließe ich das Display an?

Stecken Sie das Display einfach auf die GPIO-Leiste Ihres Raspberry Pi. Verbinden Sie dann den mitgelieferten HDMI-Adapter mit dem HDMI-Port des Displays und Ihres Pi.

Welche Raspberry Pi Modelle sind kompatibel?

Das Display ist kompatibel mit Raspberry Pi 3, 4 und 5. Verwenden Sie den passenden HDMI-Adapter für Ihr Modell.

Wie installiere ich die Treiber?

Öffnen Sie ein Terminal und führen Sie folgende Befehle aus: sudo rm -rf LCD-show, git clone https://github.com/goodtft/LCD-show.git, chmod -R 755 LCD-show, cd LCD-show/, sudo ./LCD5-show. Der Raspberry Pi startet automatisch neu.

Wie rotiere ich die Anzeige?

Gehen Sie zu Start → Preferences → Screen Configuration. Wählen Sie Layout → Screen → HDMI-1 → Orientation und die gewünschte Ausrichtung. Klicken Sie auf Apply. Anschließend rotieren Sie die Touch-Eingabe mit cd LCD-show/ && sudo ./rotate.sh 180 (Winkel anpassen).

Wie kalibriere ich den Touchscreen?

Installieren Sie die Kalibrierungstools: sudo apt-get install xserver-xorg-input-evdev xinput-calibrator. Klicken Sie dann auf Start → Preferences → Calibrate Touchscreen und folgen Sie den Anweisungen. Notieren Sie die Werte und ersetzen Sie sie in der Datei /etc/X11/xorg.conf.d/99-calibration.conf.

Ist eine externe Stromversorgung nötig?

Nein, das Display wird direkt über die GPIO-Schnittstelle des Raspberry Pi mit Strom versorgt.

Welche Auflösung hat das Display?

Die Auflösung beträgt 800 × 480 Pixel.

Kann ich das Display mit anderen Betriebssystemen nutzen?

Die Anleitung wurde unter Raspberry Pi OS Bookworm getestet. Eine Nutzung mit neueren Betriebssystemen wurde nicht überprüft.

Wie kann ich die Touchausrichtung ändern?

Verwenden Sie den Befehl cd LCD-show/ && sudo ./rotate.sh mit dem gewünschten Winkel (z. B. 90, 180, 270).

Was tun bei Problemen?

Kontaktieren Sie den Support per E-Mail: [e-mail], Telefon: [phone] oder besuchen Sie unser Ticket-System: http://support.joy-it.net.

BEDIENUNGSANLEITUNG RB-LCD5 Joy-It

Sehr geehrte*r Kunde *in, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

Diese Anleitung wurde unter Raspberry Pi OS Bookworm für den Raspberry Pi 4 und 5 geschrieben. Es wurde keine Überprüfung mit neueren Betriebssystemen oder Hardware geführt.

2. ANSCHLUSS

Das Display wird einfach auf die GPIO-Leiste Ihres Raspberry Pi aufgesteckt.

Anschließend nehmen Sie den beiliegenden HDMI-Adapter und stecken ihn in den HDMI-Port des Displays und den HDMI-Port Ihres Raspberry Pi. Achten Sie darauf, den zu Ihrem Pi passenden HDMI-Adapter zu verwenden.

Pi3 Pi4/5

Für die Installation des Displays öffnen Sie ein Terminal-Fenster und geben folgende Befehle nacheinander ein:

sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./LCD5-show

Anschließend startet Ihr Raspberry Pi automatisch neu.

4. ANZEIGE ROTIEREN

Zum Rotieren der Anzeige auf dem Display gehen Sie wie folgt vor:

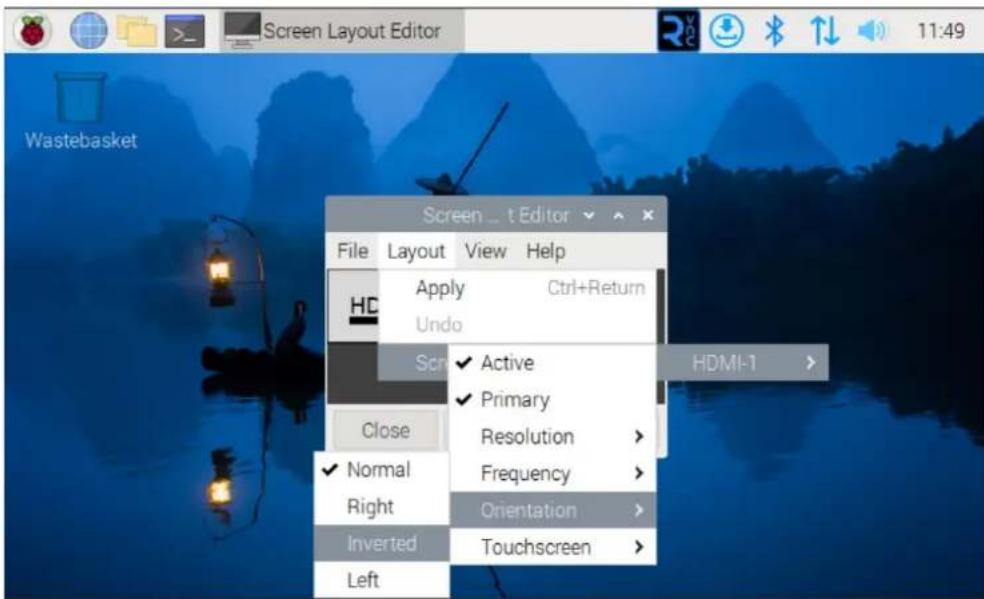

Klicken Sie auf Start → Preferences → Screen Configuration

Klicken Sie auf Layout → Screen → HDMI-1 → Orientation und wählen Sie die gewünschte Orientierung des Displays aus.

Klicken Sie anschließend auf Apply zum Bestätigen.

Nun müssen Sie noch die Toucheingabe entsprechend rotieren.

Öffnen Sie ein Terminal-Fenster und geben Sie folgende Befehle nacheinander ein:

cd LCD-show/

sudo ./rotate.sh 180

In diesem Fall würde die Toucheingabe um 180° gedreht werden. Um eine andere Orientierung einzustellen, müssen Sie die 180 in dem Befehl entsprechend Ihrer Orientierung anpassen.

5. TOUCH KALIBRIEREN

Für die Kalibrierung der Touch-Eingabe öffnen Sie ein Terminal-Fenster und geben den folgenden Befehl ein:

sudo apt-get install xserver-xorg-input-evdev xinput-calibrator

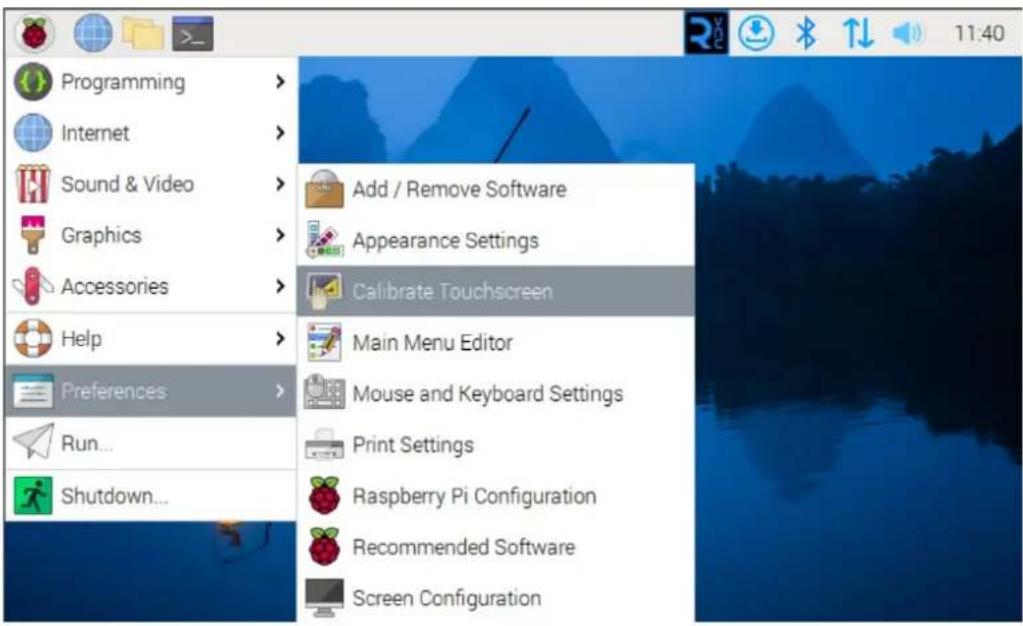

Klicken Sie nun auf Start → Preferences → Calibrate Touchscreen

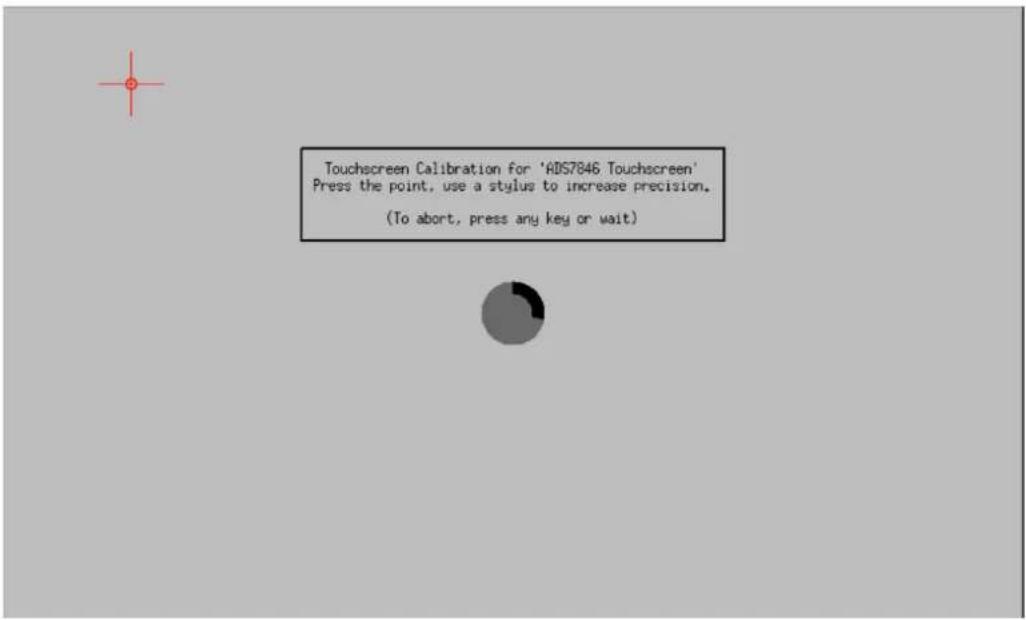

Folgen Sie nun den Anweisungen auf dem Display und drücken Sie die auf dem Display erscheinenden roten Punkte. Für erhöhte Präzision empfehlen wir, einen Eingabestift (Stylus) zu verwenden.

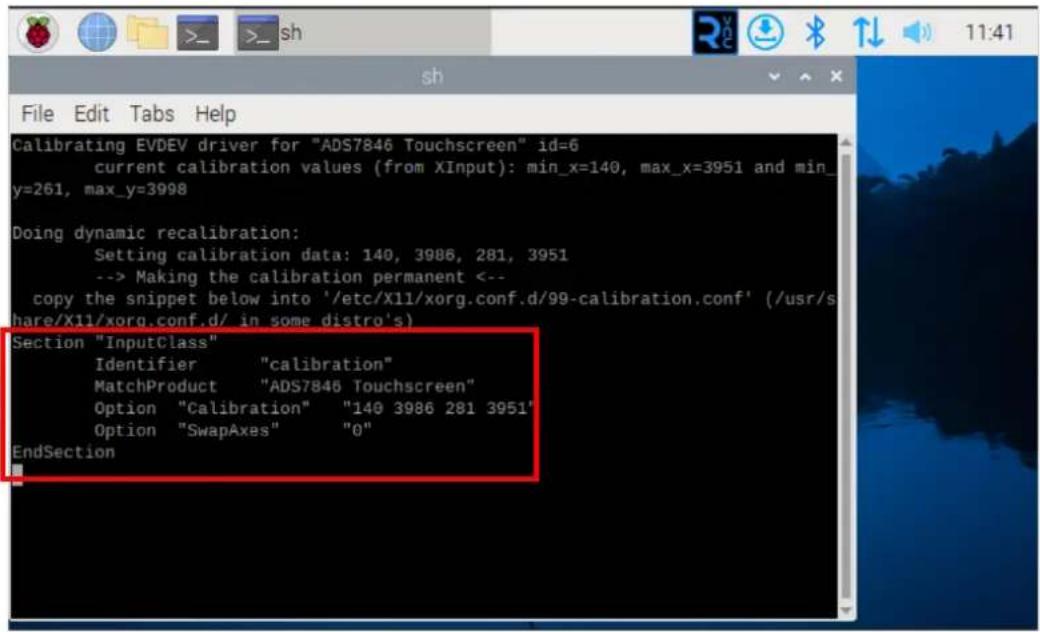

Anschließend sollte sich folgendes Fenster öffnen:

Notieren oder kopieren Sie die im Bild markierten Zeilen.

Öffnen Sie nun ein Terminal-Fenster und geben Sie folgenden Befehl ein:

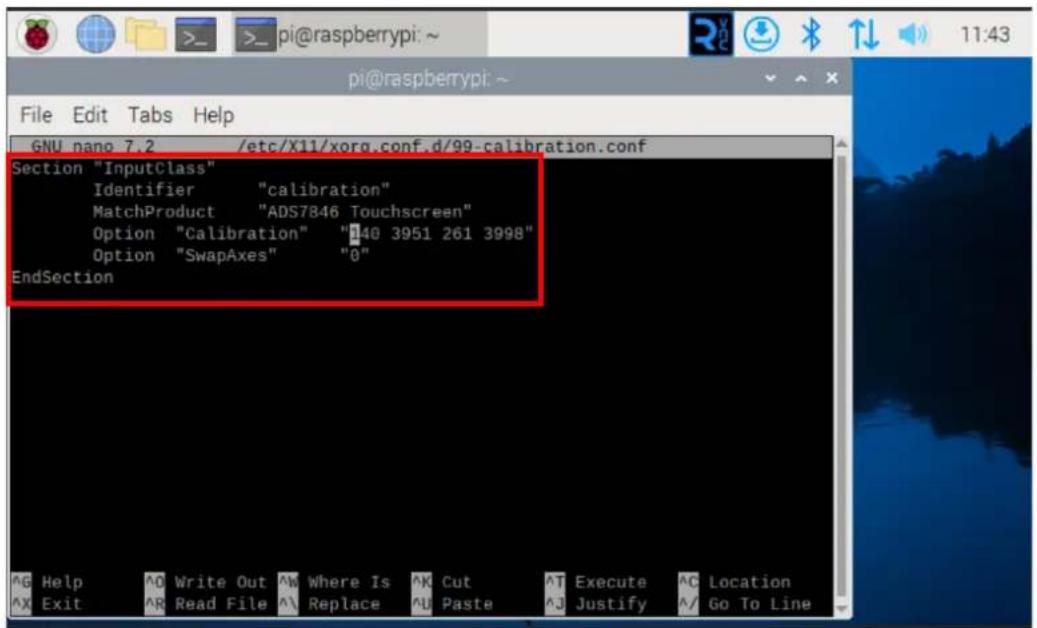

sudo nano /etc/X11/xorg.conf.d/99-calibration.conf

Ersetzen Sie nun die im Bild markierten Zeilen mit den zuvor notierten Werten.

Speichern Sie anschließend die Änderung mit der STRG+O und schließen Sie die Datei mit STRG+X und Enter.

Starten Sie anschließend Ihren Raspberry Pi neu, um die Änderungen zu übernehmen.

6. SONSTIGE INFORMATIONEN

Unsere Informations- und Rücknahmepflichten nach dem Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.

Rückgabemöglichkeiten:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte, bei denen keine äußere Abmessung größer als 25 cm sind, können unabhängig vom Kauf eines Neugerätes in haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der Öffnungszeiten:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu, mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an [e-mail] oder per Telefon an uns.

Informationen zur Verpackung:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten, kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.
