DSO-200 - Měřicí zařízení Joy-It - Bezplatný návod k obsluze

Typ produktu	Kapesní digitální osciloskop
Značka	Joy-It
Model	DSO-200
Šířka pásma	200 kHz
Vzorkovací frekvence	2,5 MS/s
Vertikální citlivost	10 mV/div až 10 V/div
Horizontální časová základna	10 μs/div až 500 s/div
Rozsah testovacího napětí	X1: 80 Vpp (–40 V až 40 V), X10: 800 Vpp (–400 V až 400 V)
Režimy spouštění	Auto, Normal, Single
Vstupní vazba	AC, DC
Kalibrace	Obdélníkový signál 1 kHz, střída 50%
Baterie	Lithium 1000 mAh, nabíjecí přes USB-C (5 V / 1 A)
Napájení	USB-C 5 V / 1 A
Konektory	BNC vstup, USB-C port, kalibrační signální výstup
Displej	LCD displej s indikátory režimu, citlivosti, časové základny, vazby
Rozměry (přibližně)	120 x 75 x 30 mm
Hmotnost (přibližně)	250 g
Hlavní funkce	Autokalibrace, režimy spouštění, detekce hran, pauza/run, zobrazení parametrů
Údržba a čištění	Čistěte suchým, neabrazivním hadříkem. Vyhněte se kapalinám.
Bezpečnost	Nerozebírejte přístroj. Dodržujte uvedené napěťové limity. Používejte pouze dodané nabíjecí příslušenství.
Náhradní díly a opravitelnost	Kontaktujte podporu Joy-It ([e-mail]) pro opravy nebo náhradní díly.
Obecné informace	Zákonná záruka shody. Podpora e-mailem, telefonicky a prostřednictvím tiketů. Více informací na www.joy-it.net

Často kladené otázky - DSO-200 Joy-It

Jak provést autokalibraci DSO-200?

Pro autokalibraci stiskněte a podržte tlačítko MODE pro otevření autokalibrace, poté krátce stiskněte RUN pro spuštění. Krátkým stisknutím MODE ukončíte.

Jaké jsou dostupné režimy spouštění?

DSO-200 nabízí tři režimy spouštění: Auto, Normal a Single. K přepínání mezi nimi použijte tlačítko MODE.

Jak změnit vstupní vazbu mezi AC a DC?

Vazba (AC/DC) se vybírá v menu nastavení. Krátce stiskněte tlačítko MODE pro vstup do nastavení a zvolte požadovanou vazbu.

Jaké je maximální měřitelné napětí s DSO-200?

Se sondou v poloze X1 je maximální napětí 80 Vpp (–40 V až 40 V). V poloze X10 je 800 Vpp (–400 V až 400 V). Vždy používejte vhodnou sondu.

Jak používat funkci Auto Set?

Krátce stiskněte tlačítko AUTO pro automatické nastavení pro frekvence nad 45 Hz. Přístroj upraví časovou základnu a citlivost pro zobrazení signálu.

Jak interpretovat zobrazení osciloskopu?

Displej zobrazuje režim spouštění, vertikální citlivost (např. 2V), režim sondy (X1/X10), časovou základnu (např. 200μS), vazbu (DC) a stav (RUN/pauza). Šipka indikuje úroveň spouštění.

Jak nabíjet baterii DSO-200?

Lithiová baterie 1000 mAh se nabíjí přes port USB-C napájením 5 V / 1 A. Kontrolka nabíjení indikuje stav.

Co dělat, když se osciloskop nezapne?

Ujistěte se, že je baterie nabitá. Pokud problém přetrvává, kontaktujte podporu Joy-It e-mailem na [e-mail] nebo přes systém tiketů na support.joy-it.net.

Jak čistit DSO-200?

K čištění pouzdra a displeje použijte měkký suchý hadřík. Nepoužívejte chemikálie ani kapaliny, které by mohly přístroj poškodit.

Je osciloskop DSO-200 vhodný pro měření audio signálů?

Ano, s šířkou pásma 200 kHz může DSO-200 měřit audio signály (20 Hz – 20 kHz) i nad jejich rámec. Je ideální pro opravy jednoduchých elektronických systémů.

NÁVOD K OBSLUZE DSO-200 Joy-It

1. Popis produktu.... 36
2. Specifikace produktu.... 36
3. Přehled.... 37
4. Ovládací prvky.... 38
5. Zobrazit.... 40
6. Další informace.... 41
7. Podpora....42

DSO-200 kombinuje výkon a funkce špičkového osciloskopu s tvarem a stabilitou kapesního zařízení, což z něj činí dokonalý nástroj. Díky tomu je přístroj ideální pro řešení problémů s jakýmkoli typem elektronického systému.

2. SPECIFIKACE PRODUKTU

RYCHLOST ODBĚRU VZORKŮ	2,5 MS/s
ŠÍŘKA PÁSMA	200 kHz
VERTIKÁLNÍ CITLIVOST	10 mV/Div - 10 V/Div
HORIZONTÁLNÍ ČASOVÁ ZÁKLADNA	10 μs/Div - 50^0 s/Div
ROZSAH ZKUŠEBNÍHO NAPĚTÍ	X1: 80 Vpp (-40 V - 40 V) X10: 800 Vpp (-400 V - 400 V)
REŽIMY SPOUŠTĚČE	Automatický, normální, jednoduchý
SPOJKA	AC, DC
KALIBRACE(ČTVERCOVÁ VLNA)	Frekvence: 1 kHz, pracovní cyklus: 50%
BATERIE	Lithiová baterie 1000 mAh, dobíjení přes USB-C (5 V / 1 A)

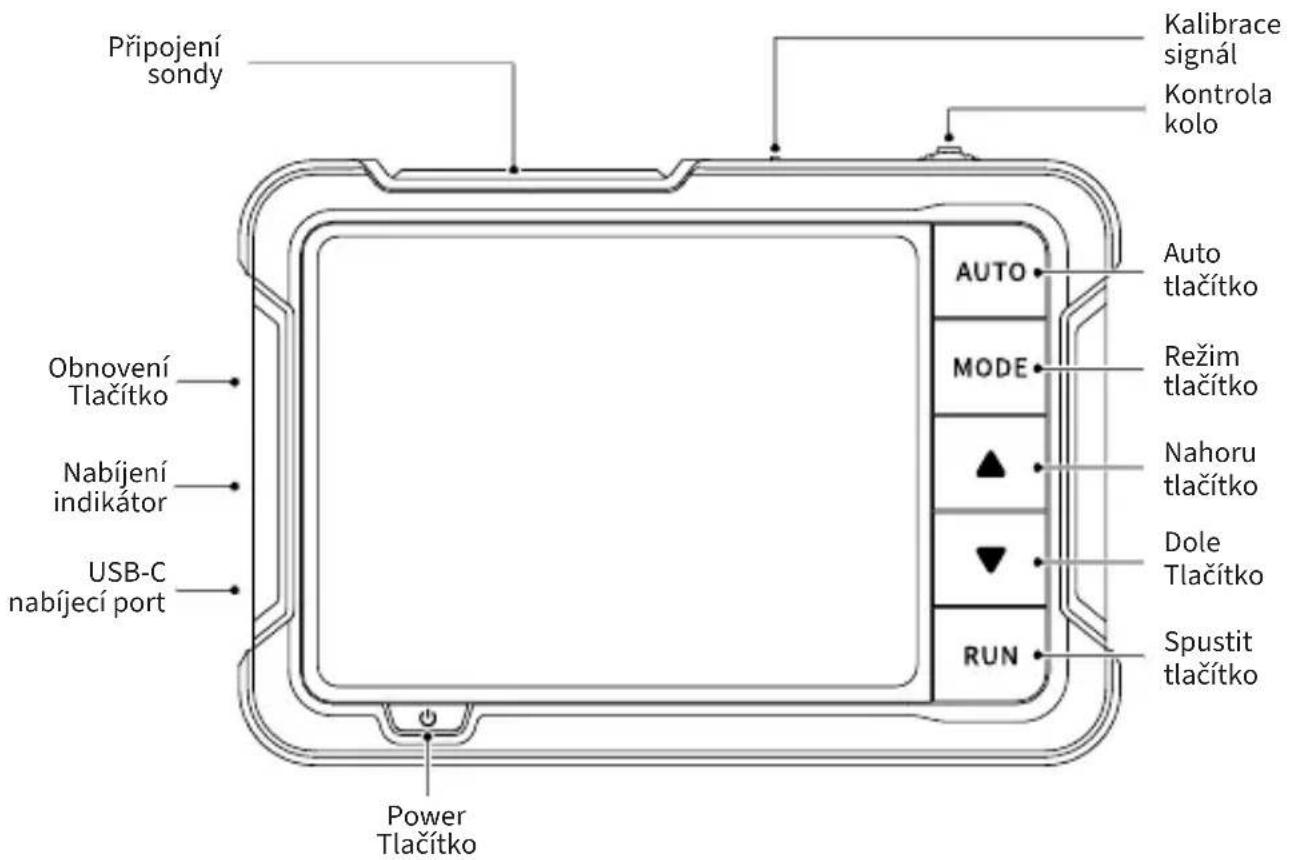

3. PŘEHLED

4. OVLÁDACÍ PRVKY

TLAČÍTKO

OPERACE

FUNKCE

Krátký tisk Zvolte parametr

Krátký tisk Ukončení automatické kalibrace

Dlouhý stisk Zadejte automatickou kalibraci

Krátký tisk Zvolte parametr

AUTO

Krátký tisk

Automatická kalibrace pro frekvence nad 45 Hz

MODE

Krátký tisk Změna režimu spouštění

Dlouhý stisk Detekce hrany změny

TLAČÍTKO

OPERACE

OPERACE

Krátký tisk Nastavení parametru

Krátký tisk Nastavení parametru

RUN

Krátký tisk Spustit / pozastavjt průběh Zadání automatické kalibrace (stránka Automatická kalibrace)

Dlouhý stisk Zobrazit/skrýt parametry

Krátký tisk Vypnuto

Dlouhý stisk Na adrese

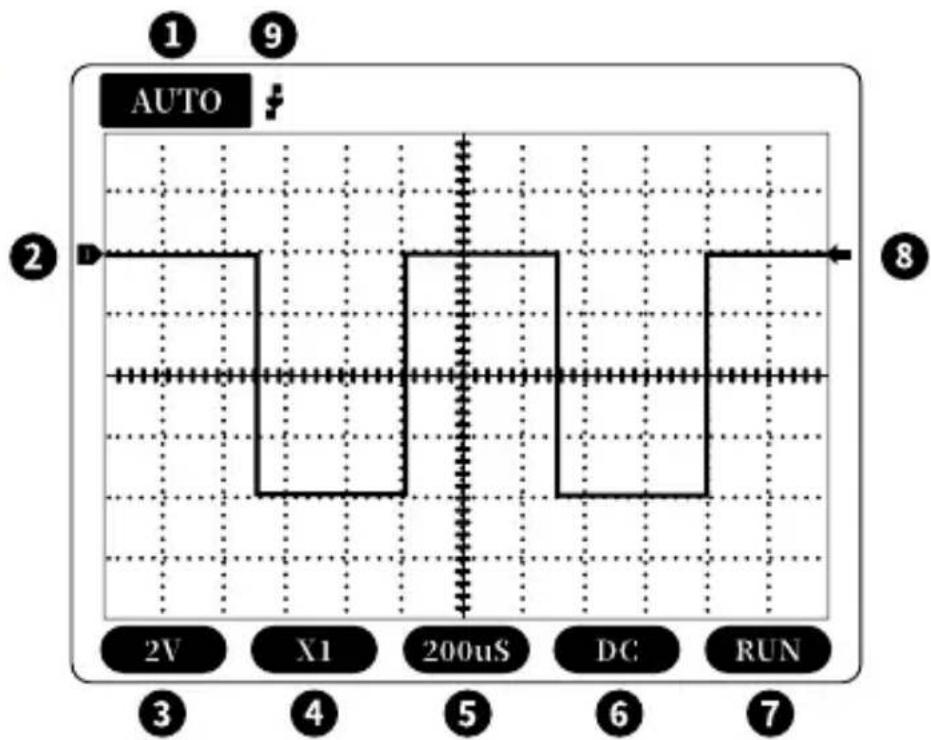

5. ZOBRAZIT

1. Indikátor režimu spouště
2. Základní ukazatel
3. Vertikální citlivost
4. Indikátor režimu 1X/10X
5. Horizontální časová základna
6. Vstupní spojka
7. Indikátor pozastavení/běhu
8. Indikátor spouštěcího napětí
9. Indikátor hrany spouště

6. DALŠÍ INFORMACE

Naše informační povinnosti a povinnosti zpětného odběru podle zákona o elektrických a elektronických zařízeních (ElektroG)

SYMBOL NA ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍCH:

Tento přeškrtnutý odpadkový koš znamená, že elektrické a elektronické spotřebiče nepatří do domovního odpadu. Staré spotřebiče musíte odevzdat na sběrném místě. Před odevzdáním odpadu je třeba od něj oddělit baterie a akumulátory, které nejsou přiloženy k odpadnímu zařízení.

MOŽNOSTI NÁVRATU:

Jako koncový uživatel můžete vrátit své staré zařízení (které v podstatě plní stejnou funkci). jako nové zařízení zakoupené u nás) zdarma k likvidaci při zakoupení nového zařízení. nové zařízení. Malá zařízení, jejichž vnější rozměry nepřesahují 25 cm, mohou být zlikvidovat v běžném množství v domácnosti nezávisle na zakoupení nového spotřebiče. spotřebiče.

MOŽNOST VRÁCENÍ V PROVOZOVNĚ NAŠÍ SPOLEČNOSTI BĚHEM OTEVÍRACÍ DOBY:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn, Germany

MOŽNOST NÁVRATU VE VAŠÍ OBLASTI:

Zašleme vám známku na balík, s níž nám můžete zařízení bezplatně vrátit. Kontaktujte nás prosím e-mailem na adrese [e-mail] nebo telefonicky.

INFORMACE NA OBALU:

Podporujeme vás i po nákupu. V případě jakýchkoli dotazů nebo problémů nás neváhejte kontaktovat:

E-Mail: [e-mail]

Ticket-System: https://support.joy-it.net

Telefon: [phone] - 9360 - 50

Další informace naleznete na našich webových stránkách:

www.joy-it.net

WWW.JOY-IT.NET
