DSO-200 - Strumenti di misura Joy-It - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Oscilloscopio digitale tascabile
Marca	Joy-It
Modello	DSO-200
Larghezza di banda	200 kHz
Frequenza di campionamento	2,5 MS/s
Sensibilità verticale	10 mV/Div a 10 V/Div
Base dei tempi orizzontale	10 μs/Div a 500 s/Div
Gamma di tensione di prova	X1: 80 Vpp (da -40 V a 40 V), X10: 800 Vpp (da -400 V a 400 V)
Modalità di trigger	Auto, Normale, Singolo
Accoppiamento d'ingresso	AC, DC
Calibrazione	Onda quadra 1 kHz, ciclo di lavoro 50%
Batteria	Litio 1000 mAh, ricaricabile tramite USB-C (5 V / 1 A)
Alimentazione	USB-C 5 V / 1 A
Connettività	Ingresso BNC, porta USB-C, presa di segnale di calibrazione
Display	Schermo LCD con indicatori di modalità, sensibilità, base dei tempi, accoppiamento
Dimensioni (circa)	120 x 75 x 30 mm
Peso (circa)	250 g
Funzioni principali	Autocalibrazione, modalità di trigger, rilevamento dei fronti, pausa/run, visualizzazione dei parametri
Manutenzione e pulizia	Pulire con un panno asciutto e non abrasivo. Evitare liquidi.
Sicurezza	Non smontare l'apparecchio. Rispettare i limiti di tensione indicati. Utilizzare solo l'accessorio di ricarica fornito.
Ricambi e riparabilità	Contattare il supporto Joy-It ([e-mail]) per riparazioni o ricambi.
Informazioni generali	Garanzia legale di conformità. Supporto via email, telefono e ticket. Maggiori informazioni su www.joy-it.net

Domande frequenti - DSO-200 Joy-It

Come eseguire l'autocalibrazione del DSO-200?

Per l'autocalibrazione, tenere premuto il pulsante MODE per aprire l'autocalibrazione, quindi premere brevemente RUN per avviare. Una breve pressione su MODE consente di uscire.

Quali sono le modalità di trigger disponibili?

Il DSO-200 offre tre modalità di trigger: Auto, Normale e Singolo. Utilizzare il pulsante MODE per passare da una all'altra.

Come cambiare l'accoppiamento d'ingresso tra AC e DC?

L'accoppiamento (AC/DC) si seleziona tramite il menu delle impostazioni. Premere brevemente il pulsante MODE per accedere alle impostazioni e scegliere l'accoppiamento desiderato.

Qual è la tensione massima misurabile con il DSO-200?

Con la sonda in posizione X1, la tensione massima è di 80 Vpp (da -40 V a 40 V). In posizione X10, arriva a 800 Vpp (da -400 V a 400 V). Utilizzare sempre la sonda adatta.

Come utilizzare la funzione Auto Set?

Premere brevemente il pulsante AUTO per una calibrazione automatica delle frequenze superiori a 45 Hz. L'apparecchio regola la base dei tempi e la sensibilità per visualizzare il segnale.

Come interpretare il display dell'oscilloscopio?

Lo schermo mostra la modalità di trigger, la sensibilità verticale (es: 2V), la modalità della sonda (X1/X10), la base dei tempi (es: 200μS), l'accoppiamento (DC) e lo stato (RUN/pausa). Una freccia indica il livello di trigger.

Come ricaricare la batteria del DSO-200?

La batteria al litio da 1000 mAh si ricarica tramite la porta USB-C con un alimentatore 5 V / 1 A. Il LED di carica indica lo stato.

Cosa fare se l'oscilloscopio non si accende?

Assicurarsi che la batteria sia carica. Se il problema persiste, contattare il supporto Joy-It via email a [e-mail] o tramite il sistema di ticket su support.joy-it.net.

Come pulire il DSO-200?

Utilizzare un panno morbido e asciutto per pulire la custodia e lo schermo. Non utilizzare prodotti chimici o liquidi che potrebbero danneggiare l'apparecchio.

L'oscilloscopio DSO-200 è adatto alla misurazione di segnali audio?

Sì, con una larghezza di banda di 200 kHz, il DSO-200 può misurare segnali audio (20 Hz - 20 kHz) e oltre. È ideale per la risoluzione di problemi di sistemi elettronici semplici.

MANUALE UTENTE DSO-200 Joy-It

1. Descrizione del prodotto.... 22
2. Specifiche tecniche.... 22
3. Panoramica....23
4. Controllo.... 24
5. Display.... 26
6. Ulteriori informazioni.... 27
7. Support...... 28

ÍNDICE

ES

Phone: [phone] - 9360 - 50

1. DESCRIZIONE DEL PRODOTTO

IT

Il DSO-200 combina la potenza e la funzionalità di un oscilloscopio di fascia alta con il fattore di forma e la stabilità di un dispositivo portatile, rendendolo lo strumento perfetto. Questo lo rende perfetto per la risoluzione dei problemi di tutti i tipi di sistemi elettronici.

2. SPECIFICHE

FREQUENZA DI CAMPIONAMENTO

LARGHEZZA DI BANDA

SENSIBILITÀ VERTICALE

INTERVALLO DI TEMPO ORIZZONTALE

CAMPO DI TENSIONE DEL TEST

MODALITÀ DI ATTIVAZIONE

ACCOPPIAMENTO

BATTERIA

CALIBRAZIONE (ONDA QUADRA)

22

2,5 MS/s

200 kHz

10 mV/Div - 10 V/Div

10 s/Div - 500 s/Div

X1: 80 Vpp (-40 V - 40 V) X10: 800 Vpp (-400 V - 400 V)

Auto, normale, singola

AC, DC

Batteria al litio da 1000 mAh, ricaricabile tramite USB-C (5 V / 1 A)

Frequenza: 1 kHz, ciclo di lavoro: 50%

3. PANORAMICA

4. STERZO

CHIAVE

AZIONE

FUNZIONAMENTO

Pressione breve Selezionare i parametri

Pressione breve Uscita dalla calibrazione automatica Pressione lunga Aprire la calibrazione automatica

Pressione breve Selezionare i parametri

AUTO

Pressione breve

Calibrazione automatica per frequenze superiori a 45 Hz

MODE

Pressione breve Modifica della modalità di attivazione Pressione lunga Rilevamento dei bordi di modifica

CHIAVE

AZIONE

FUNZIONAMENTO

Pressione breve Regolare i parametri

Pressione breve Regolare i parametri

RUN

Pressione breve Mettere in pausa/riprendere la forma d'onda

Avviàre la calibrazione automatica (pagina Auto Cal.)

Pressione lunga Mostra/nascondi i parametri

Pressione breve Da

Pressione lunga A

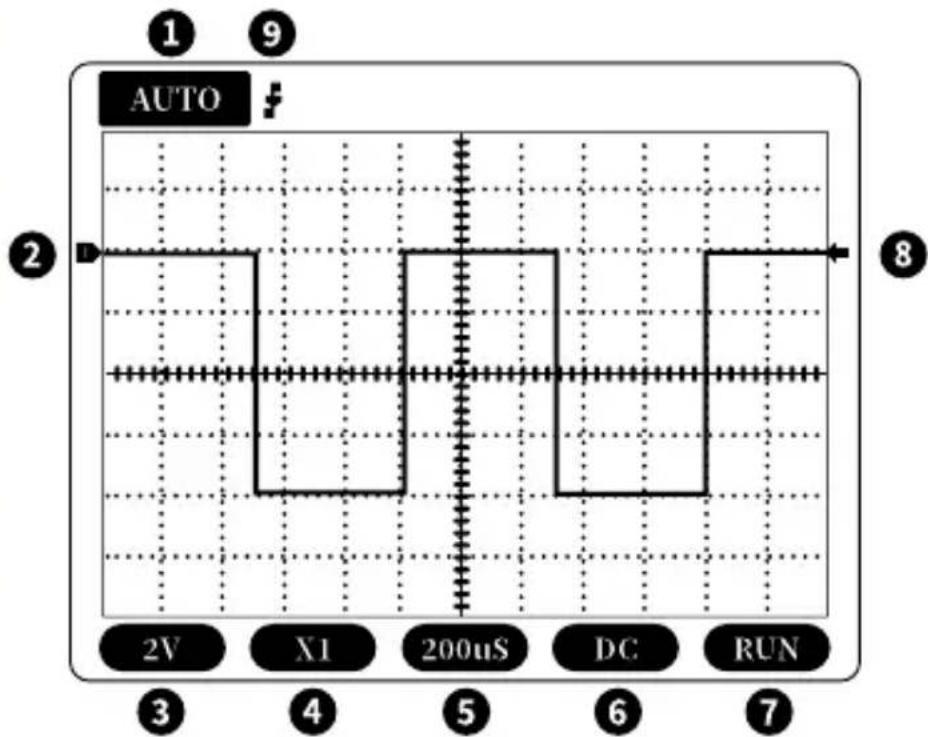

5. VISUALIZZAZIONE

1. indicatore della modalità di attivazione
2. indicatore verticale
3. sensibilità verticale
4. Indicatore di modalità 1X/10X
5. dominio del tempo orizzontale
6. accoppiamento
7. indicatore di pausa
8. Indicatore della tensione di attivazione
9. indicatore di bordo

6. ULTERIORI INFORMAZIONI

I nostri obblighi di informazione e ritiro ai sensi della legge sulle apparecchiature elettriche ed elettroniche (ElektroG)

SIMBOLO SULLE APPARECCHIATURE ELETTRICHE ED ELETTRONICHE:

Questa pattumiera sbarrata significa che le apparecchiature elettriche ed elettroniche non possono essere smaltite tra i rifiuti domestici. Le apparecchiature devono essere consegnate presso un punto di raccolta. Prima di consegnare le vecchie batterie e gli accumulatori che non sono inclusi nel vecchio apparecchio, è necessario separarli da quest'ultimo.

OPZIONI DI RITORNO:

In qualità di utente finale, con l'acquisto di un nuovo apparecchio, è possibile restituire il vecchio apparecchio (che svolge essenzialmente la stessa funzione del nuovo apparecchio acquistato da noi) per smaltirlo gratuitamente. I piccoli elettrodomestici con dimensioni esterne non superiori a 25 cm possono essere restituiti in quantità normali, indipendentemente dall'acquisto di un nuovo apparecchio.

POSSIBILITÀ DI RESTITUZIONE PRESSO LA NOSTRA SEDE AZIENDALE DURANTE GLI ORARI DI APERTURA:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn, Germania

POSSIBILITÀ DI RITORNO NELLE VOSTRE VICINANZE:

Vi invieremo un francobollo con il quale potrete restituirci gratuitamente il dispositivo. A tale scopo, contattateci via e-mail all'indirizzo [e-mail] o per telefono.

INFORMAZIONI SULL'IMBALLAGGIO:

Se non disponete di materiale d'imballaggio adatto o non desiderate utilizzarlo, contattateci e vi invieremo l'imballaggio adatto.

7. SUPPORTO

Siamo a vostra disposizione anche dopo l'acquisto. Se le domande rimangono senza risposta o se sorgono problemi, siamo a disposizione per aiutarvi anche via e-mail, telefono e sistema di assistenza tramite ticket:

E-Mail: [e-mail]

Sistema di biglietteria: https://support.joy-it.net

Telefono: +49 (0) 2845 - 9360 - 50

Per maggiori informazioni, visitate il nostro sito web:

www.joy-it.net
