DSO-200 - Equipos de medición Joy-It - Manual de uso y guía de instrucciones gratis

Tipo de producto	Osciloscopio digital de bolsillo
Marca	Joy-It
Modelo	DSO-200
Ancho de banda	200 kHz
Frecuencia de muestreo	2,5 MS/s
Sensibilidad vertical	10 mV/Div a 10 V/Div
Base de tiempo horizontal	10 μs/Div a 500 s/Div
Rango de tensión de prueba	X1: 80 Vpp (-40 V a 40 V), X10: 800 Vpp (-400 V a 400 V)
Modos de disparo	Auto, Normal, Single
Acoplamiento de entrada	AC, DC
Calibración	Onda cuadrada 1 kHz, ciclo de trabajo 50%
Batería	Litio 1000 mAh, recargable mediante USB-C (5 V / 1 A)
Alimentación	USB-C 5 V / 1 A
Conectividad	Entrada BNC, puerto USB-C, conector de señal de calibración
Pantalla	Pantalla LCD con indicadores de modo, sensibilidad, base de tiempo, acoplamiento
Dimensiones (aprox.)	120 x 75 x 30 mm
Peso (aprox.)	250 g
Funciones principales	Autocalibración, modos de disparo, detección de flancos, pausa/run, visualización de parámetros
Mantenimiento y limpieza	Limpiar con un paño seco y no abrasivo. Evitar líquidos.
Seguridad	No desmontar el aparato. Respetar los límites de tensión indicados. Utilizar únicamente el accesorio de carga suministrado.
Piezas de repuesto y reparabilidad	Contactar al soporte de Joy-It ([e-mail]) para cualquier reparación o pieza de repuesto.
Información general	Garantía legal de conformidad. Soporte por correo electrónico, teléfono y ticket. Más información en www.joy-it.net

Preguntas frecuentes - DSO-200 Joy-It

¿Cómo realizar el autocalibrado del DSO-200?

Para el autocalibrado, mantenga presionado el botón MODE para abrir el autocalibrado, luego presione brevemente RUN para iniciar. Una presión corta sobre MODE permite salir.

¿Cuáles son los modos de disparo disponibles?

El DSO-200 ofrece tres modos de disparo: Auto, Normal y Single. Use el botón MODE para cambiar entre ellos.

¿Cómo cambiar el acoplamiento de entrada entre AC y DC?

El acoplamiento (AC/DC) se selecciona a través del menú de parámetros. Presione brevemente el botón MODE para acceder a los parámetros y elegir el acoplamiento deseado.

¿Cuál es la tensión máxima medible con el DSO-200?

Con la sonda en posición X1, la tensión máxima es de 80 Vpp (-40 V a 40 V). En posición X10, aumenta a 800 Vpp (-400 V a 400 V). Use siempre la sonda adecuada.

¿Cómo usar la función Auto Set?

Presione brevemente el botón AUTO para un calibrado automático de frecuencias superiores a 45 Hz. El aparato ajusta la base de tiempo y la sensibilidad para mostrar la señal.

¿Cómo interpretar la pantalla del osciloscopio?

La pantalla muestra el modo de disparo, la sensibilidad vertical (ej: 2V), el modo de sonda (X1/X10), la base de tiempo (ej: 200μS), el acoplamiento (DC) y el estado (RUN/pausa). Una flecha indica el nivel de disparo.

¿Cómo recargar la batería del DSO-200?

La batería de litio de 1000 mAh se recarga a través del puerto USB-C con una alimentación de 5 V / 1 A. El indicador de carga muestra el estado.

¿Qué hacer si el osciloscopio no enciende?

Asegúrese de que la batería esté cargada. Si el problema persiste, contacte al soporte de Joy-It por correo electrónico a [e-mail] o a través del sistema de tickets en support.joy-it.net.

¿Cómo limpiar el DSO-200?

Use un paño suave y seco para limpiar la carcasa y la pantalla. No use productos químicos ni líquidos que puedan dañar el aparato.

¿El osciloscopio DSO-200 es adecuado para la medición de señales de audio?

Sí, con un ancho de banda de 200 kHz, el DSO-200 puede medir señales de audio (20 Hz - 20 kHz) y más allá. Es ideal para la reparación de sistemas electrónicos simples.

MANUAL DE USUARIO DSO-200 Joy-It

1. descripción del producto.... 29
2. especificaciones.... 29
3. visión general.... 30
4. dirección.... 31
5. visualización.... 33
6. información adicional.... 34
7. Support.... 35

OBSAH

1. DESCRIPCIÓN DEL PRODUCTO

ES

El DSO-200 combina la potencia y la funcionalidad de un osciloscopio de gama alta con el factor de forma y la estabilidad de un dispositivo portátil, lo que lo convierte en la herramienta perfecta. Esto lo hace perfecto para localizar averías en todo tipo de sistemas electrónicos.

2. ESPECIFICACIONES

FRECUENCIA DE MUESTREO	2,5 MS/s
ANCHO DE BANDA	200 kHz
SENSIBILIDAD VERTICAL	10 mV/Div - 10 V/Div
INTERVALO DE TIEMPO HORIZONTAL	10 μs/Div - 500 s/Div
RANGO DE TENSIÓN DE PRUEBA	X1: 80 Vpp (-40 V - 40 V) X10: 800 Vpp (-400 V - 400 V)
MODOS DE DISPARO	Coche, normal, sencillo
ACOPLAMIENTO	AC, DC
BATERÍA	Batería de litio de 1000 mAh,recargable mediante USB-C (5 V / 1 A)
CALIBRACIÓN(ONDA CUADRADA)	Frecuencia: 1 kHz, ciclo de trabajo: 50%.29

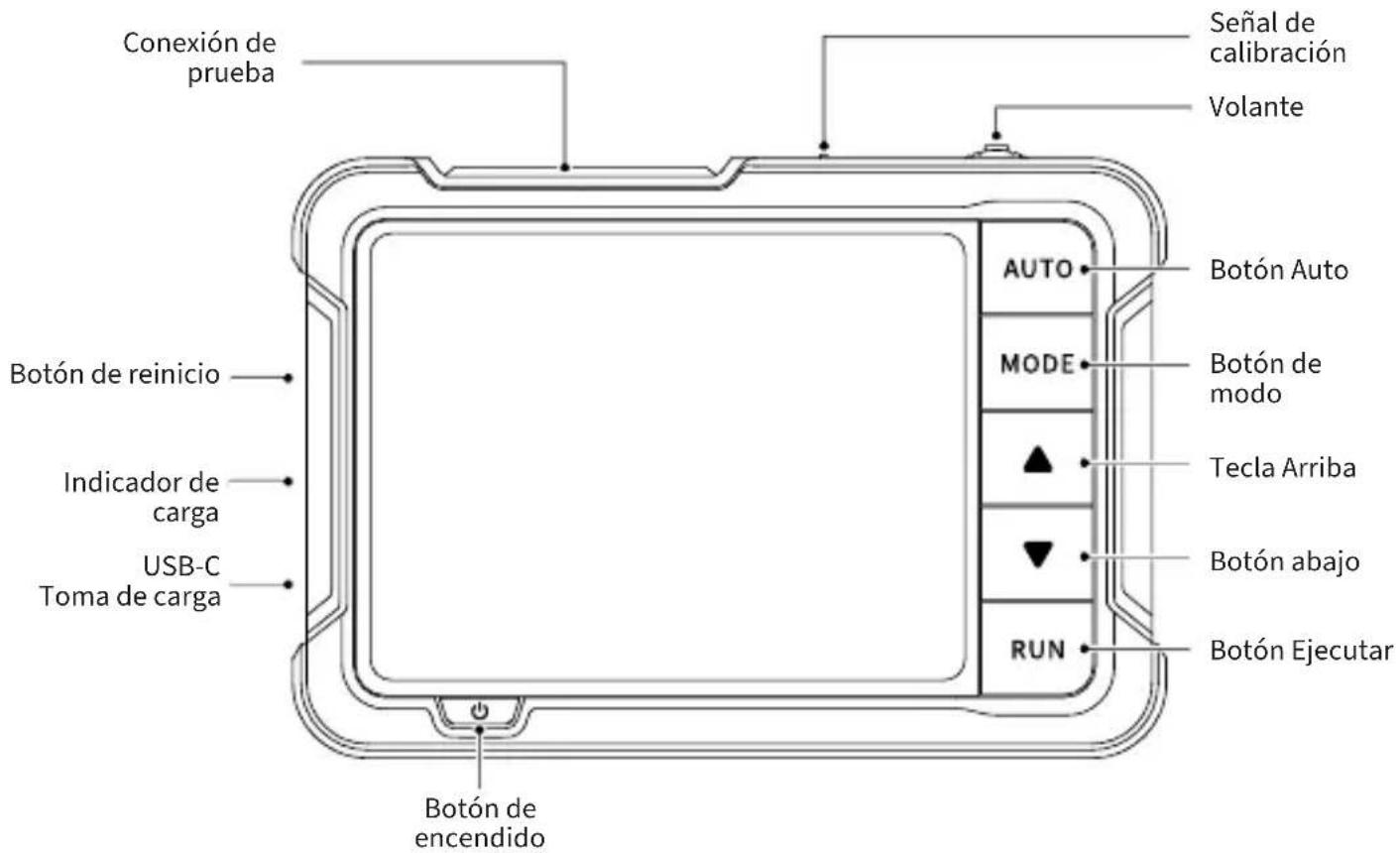

3. VISIÓN GENERAL

4. DIRECCIÓN

CLAVE

ACCIÓN

FUNCIÓN

Presión corta Seleccionar parámetros

Presión corta Salir de la calibración automática

Presión larga Abrir Auto Calibración

Presión corta Seleccionar parámetros

AUTO

Presión corta

Calibración automática para frecuencias superiores a 45 Hz

MODE

Presión corta Cambiar el modo de activación

Presión larga Detección de bordes de cambio

CLAVE

ACCIÓN

FUNCIÓN

Presión corta Ajustar parámetros

Presión corta Ajustar parámetros

RUN

Presión corta Pausar/reanudar forma de onda Iniciar Auto Calibración (Página Auto Cal.)

Presión larga Mostrar/ocultar parámetros

Presión corta En

Presión larga A

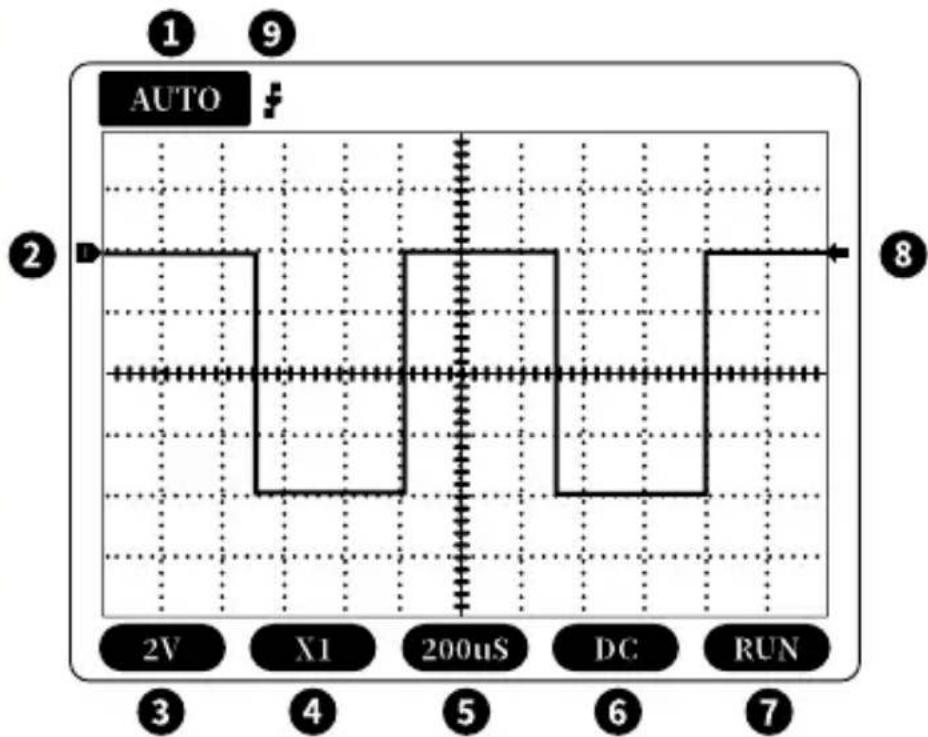

5. VISUALIZACIÓN

1. indicador del modo de disparo
2. indicador vertical
3. sensibilidad vertical
4. Indicador de modo 1X/10X
5. dominio horizontal del tiempo
6. acoplamiento
7. indicador de pausa
8. indicador de tensión de disparo
9. indicador de bordes

6. INFORMACIÓN ADICIONAL

Nuestras obligaciones de información y recogida de conformidad con la Ley de aparatos eléctricos y electrónicos (ElektroG)

SÍMBOLO EN EQUIPOS ELÉCTRICOS Y ELECTRÓNICOS:

Este cubo de basura tachado significa que los aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Debe entregar el aparato usado en un punto de recogida. Antes de entregar las pilas y acumuladores viejos que no estén incluidos en el aparato viejo, debe separarlos de él.

OPCIONES DE DEVOLUCIÓN:

Como usuario final, puede devolver su aparato antiguo (que cumple esencialmente la misma función que el aparato nuevo que nos ha comprado) para su eliminación gratuita al comprar un aparato nuevo. Los pequeños electrodomésticos cuyas dimensiones exteriores no superen los 25 cm pueden devolverse en cantidades domésticas normales, independientemente de la compra de un nuevo electrodoméstico.

POSIBILIDAD DE DEVOLUCIÓN EN LA SEDE DE NUESTRA EMPRESA EN HORARIO DE APERTURA:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn, Deutschland

POSIBILIDAD DE RETORNO EN SUS PROXIMIDADES:

Le enviaremos un sello de paquete con el que podrá devolvernos el aparato sin coste alguno. Para ello, póngase en contacto con nosotros por correo electrónico en [e-mail] o por teléfono.

INFORMACIÓN DE ENVASADO:

Si no dispone de material de embalaje adecuado o no desea utilizar el suyo propio, póngase en contacto con nosotros y le enviaremos un embalaje adecuado.

7. SUPPORT

También estamos a su disposición después de la compra. Si queda alguna pregunta sin responder o surge algún problema, también estamos a su disposición para ayudarle por correo electrónico, teléfono y sistema de tickets de asistencia:

E-Mail: [e-mail]

Sistema de tickets: https://support.joy-it.net

Teléfono: +49 (0) 2845 - 9360 - 50

Para más información, visite nuestro sitio web:

www.joy-it.net
