Type de produit	Amplificateur d'antenne TV
Marque	Aplic
Modèle	304752
Tension de service	100-240 V ~ AC 50/60 Hz 0,2 A
Entrée	Câble d'antenne avec raccord CEI
Sortie	2 x fiche CEI
Impédance	75 Ohm
Amplification	2 x 16 dB
Bruit	< 2 dB
Isolation Out/Out	18 dB
Sortie max.	98 dBμV
Protection 4G	> 45 dB
Classe de protection	II
Plage de fréquence	47 - 862 MHz
Alimentation	Secteur via adaptateur (230 V~)
Contenu de la livraison	Amplificateur, câble d'antenne, mode d'emploi
Fonctions principales	Amplification et distribution du signal d'antenne sur deux dispositifs
Sécurité	Ne pas ouvrir, usage intérieur sec, éviter l'humidité
Entretien et nettoyage	Essuyer avec un chiffon sec
Indice de protection	IP20 (estimation)

FOIRE AUX QUESTIONS - 304752 Aplic

Comment connecter l'amplificateur d'antenne ?

Connectez le câble d'antenne à l'entrée sur la face inférieure, puis branchez vos téléviseurs aux sorties avant. Ensuite, reliez l'entrée à la prise d'antenne et alimentez l'appareil via l'adaptateur secteur.

Puis-je utiliser l'amplificateur avec un seul téléviseur ?

Oui, il suffit de connecter un seul téléviseur à l'une des deux sorties. L'autre sortie reste libre.

Que faire si je ne reçois aucun signal après installation ?

Vérifiez les connexions des câbles, assurez-vous que l'alimentation est branchée et que la prise d'antenne est active. Vérifiez aussi que l'amplification est suffisante pour votre installation.

Comment alimenter l'appareil ?

Utilisez l'adaptateur secteur fourni. Branchez-le à une prise 230 V~ correctement installée et connectez-le à l'entrée électrique de l'amplificateur.

Cet amplificateur est-il compatible avec la TNT ?

Oui, la plage de fréquence de 47 à 862 MHz couvre les bandes de la TNT (terrestre) ainsi que les signaux analogiques et numériques.

Puis-je utiliser l'appareil en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur sec uniquement. Protégez-le de l'humidité, de l'eau et des températures élevées.

Comment nettoyer l'amplificateur ?

Débranchez l'appareil et essuyez-le avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants.

Que faire en cas de panne ?

N'essayez pas de l'ouvrir ou de le réparer vous-même. Contactez le service après-vente du fabricant ou un professionnel qualifié.

Quelle est la garantie de ce produit ?

La garantie est assurée par le fournisseur d'origine. Toute modification ou réparation non autorisée annule la garantie. Conservez la preuve d'achat.

Où trouver la déclaration de conformité ?

Contactez WD Plus GmbH à l'adresse : Wohlenbergstraße 16, 30179 Hanovre, Allemagne, pour obtenir la déclaration de conformité complète.

MODE D'EMPLOI 304752 Aplic

Nous vous remercions d'avoir choisi un produit aplic. Pour que vous puissiez profiter longtemps de l'appareil acquis, veuillez lire attentivement le mode d'emploi suivant.

1. Contenu de la livraison

• Amplificateur d'antenne TV
• Câble d'antenne
• Mode d'emploi

2. Caractéristiques techniques

Tension de service 100-240 V ~ AC 50/60 Hz 0,2 A

Entrée Câble d'antenne avec raccord CEI

Sortie 2x Fiche CEI

Impédance 75 Ohm

Amplification 2 x 16 dB

Bruit < 2 dB

Isolation Out/Out 18 dB

Sortie max. 98 dBμV

Typ. Protection 4G > 45 dB

Classe de protection II

Plage de fréquence 47 - 862 MHz

3. Fonctions

Avec l'amplificateur d'antenne d'aplic, il est possible d'amplifier un signal d'antenne existant et de le distribuer sur deux dispositifs. Il est en outre possible de changer les contenus de programmes dans les dispositifs indépendamment l'un de l'autre.

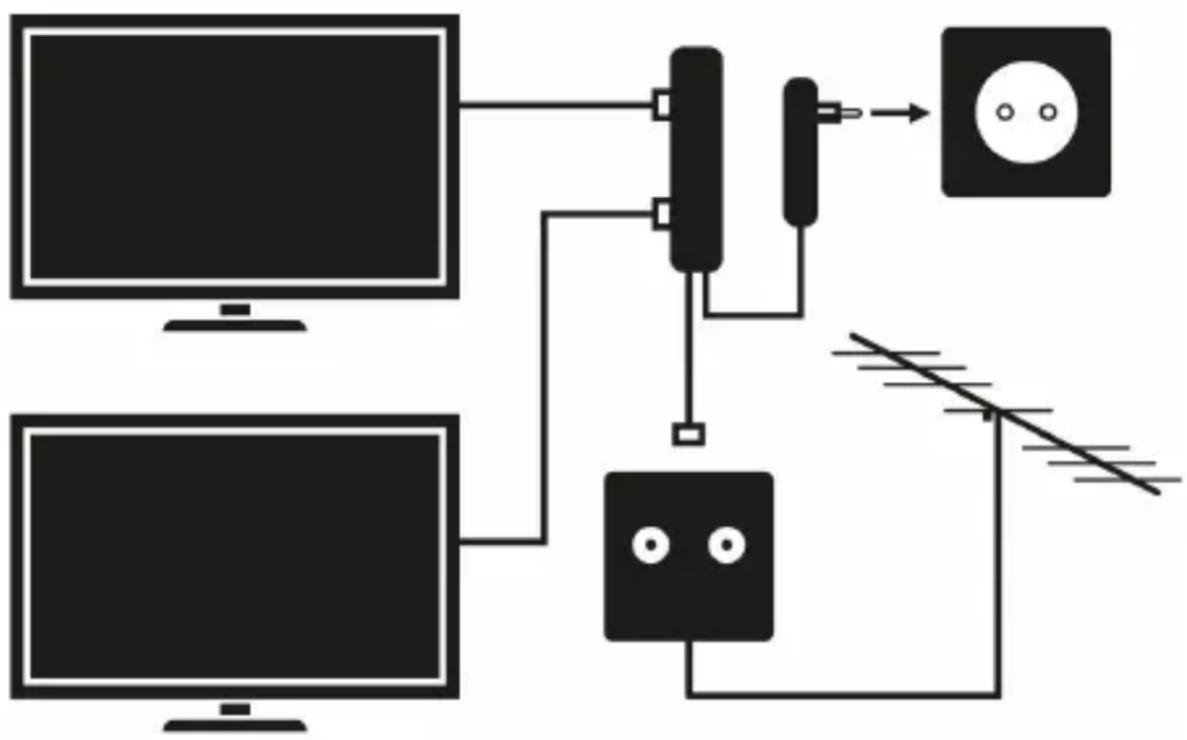

4. Mise en service

Sortez l'appareil de l'emballage et retirez tout matériau d'emballage. Pour la mise

en service, connectez votre câble d'antenne au port d'entrée sur la face inférieure du dispositif. Vous pouvez connecter vos dispositifs terminaux à un des deux ports avants. Connectez les raccords TV de l'amplificateur d'antenne chacun à un téléviseur. L'utilisation avec un seul téléviseur est aussi possible. À cette fin, connectez le téléviseur à un des deux raccords TV.

Connectez ensuite l'entrée de l'amplificateur d'antenne sur la face inférieure du dispositif à la prise d'antenne, au moyen d'un câble d'antenne. Connectez ensuite l'adaptateur secteur à une prise 230V\~ correctement installée et au branchement électrique de l'amplificateur d'antenne.

Attention!

5. Consignes de sécurité et clause de non responsabilité

N'essayez jamais d'ouvrir l'appareil pour le réparer ou le modifier. Évitez tout contact avec la tension du secteur. Ne court-circuitez pas l'appareil. L'appareil n'est

pas approuvé pour une utilisation en extérieur, utilisez-le exclusivement dans un endroit sec. Protégez-le d'un taux d'humidité élevé, de l'eau et de la neige. N'exposez pas l'appareil à des températures élevées. N'exposez pas l'appareil à des changements de température soudains ou à de fortes vibrations, car cela pourrait endommager les éléments électroniques. Vérifiez que l'appareil n'est pas endommagé avant de l'utiliser. Ne pas utiliser l'appareil s'il a subi un choc ou qu'il a été endommagé d'une quelconque autre manière. Veillez à respecter les dispositions et les restrictions nationales. N'utilisez pas l'appareil dans un autre but que celui indiqué dans les instructions. Cet appareil n'est pas un jouet. Conservez-le hors de portée des enfants ou des personnes atteintes de troubles mentaux. Toute modification ou réparation qui n'a pas été effectuée par le fournisseur d'origine entraîne l'annulation de la garantie et des droits de recours en garantie. L'utilisation de l'appareil est réservée aux personnes qui ont lu et compris les présentes instructions. Les spécifications de l'appareil peuvent être modifiées sans notification préalable.

6. Indications de recyclage

Les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères, conformément à la directive DEEE. Leurs éléments doivent être recyclés ou éliminés séparément, car une élimination inappropriée d'éléments toxiques et dangereux pourrait porter préjudice à l'environnement. Conformément à la loi relative aux appareils électroniques, en tant que consommateur, vous êtes obligé de ramener gratuitement les appareils électriques et électroniques arrivés en fin de vie au fabricant, au point de vente ou dans un point de collecte prévu à cet effet. La loi de chaque pays règle les détails connexes. Le symbole sur le produit, le manuel d'utilisation et/ou l'emballage indique lesdites dispositions. Avec ce type de séparation des matières, de recyclage et d'élimination des appareils usagés, vous prenez part activement à la protection de notre environnement.

Directive DEEE: 2012/19/EU

N° d'enregistrement DE: 67896761

Par la présente, la société WD Plus GmbH, déclare que l'appareil 304752/20200626NB014 est conforme aux exigences essentielles et aux autres dispositions pertinentes. Pour obtenir une déclaration de conformité dans son intégralité, contactez: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre
