Tipo di prodotto	Amplificatore d'antenna TV
Marca	Aplic
Modello	304752
Tensione di servizio	100-240 V ~ AC 50/60 Hz 0,2 A
Ingresso	Cavo d'antenna con connettore CEI
Uscita	2 x connettore CEI
Impedenza	75 Ohm
Amplificazione	2 x 16 dB
Rumore	< 2 dB
Isolamento Out/Out	18 dB
Uscita max.	98 dBμV
Protezione 4G	> 45 dB
Classe di protezione	II
Gamma di frequenza	47 - 862 MHz
Alimentazione	Rete tramite adattatore (230 V~)
Contenuto della confezione	Amplificatore, cavo d'antenna, manuale d'uso
Funzioni principali	Amplificazione e distribuzione del segnale d'antenna su due dispositivi
Sicurezza	Non aprire, uso interno asciutto, evitare l'umidità
Manutenzione e pulizia	Pulire con un panno asciutto
Grado di protezione	IP20 (stima)

Domande frequenti - 304752 Aplic

Come collegare l'amplificatore d'antenna?

Collegare il cavo d'antenna all'ingresso sulla parte inferiore, quindi collegare i televisori alle uscite anteriori. Successivamente, collegare l'ingresso alla presa d'antenna e alimentare l'apparecchio tramite l'adattatore di rete.

Posso usare l'amplificatore con un solo televisore?

Sì, basta collegare un solo televisore a una delle due uscite. L'altra uscita rimane libera.

Cosa fare se non ricevo alcun segnale dopo l'installazione?

Verificare le connessioni dei cavi, assicurarsi che l'alimentazione sia collegata e che la presa d'antenna sia attiva. Verificare anche che l'amplificazione sia sufficiente per la propria installazione.

Come alimentare l'apparecchio?

Utilizzare l'adattatore di rete fornito. Collegarlo a una presa 230 V~ correttamente installata e connetterlo all'ingresso elettrico dell'amplificatore.

Questo amplificatore è compatibile con la TNT?

Sì, la gamma di frequenza da 47 a 862 MHz copre le bande della TNT (terrestre) così come i segnali analogici e digitali.

Posso usare l'apparecchio all'esterno?

No, l'apparecchio è progettato solo per uso interno asciutto. Proteggerlo dall'umidità, dall'acqua e dalle temperature elevate.

Come pulire l'amplificatore?

Spegnere l'apparecchio e pulirlo con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi.

Cosa fare in caso di guasto?

Non tentare di aprirlo o ripararlo da soli. Contattare il servizio post-vendita del produttore o un professionista qualificato.

Qual è la garanzia di questo prodotto?

La garanzia è fornita dal fornitore originale. Qualsiasi modifica o riparazione non autorizzata annulla la garanzia. Conservare la prova d'acquisto.

Dove trovare la dichiarazione di conformità?

Contattare WD Plus GmbH all'indirizzo: Wohlenbergstraße 16, 30179 Hannover, Germania, per ottenere la dichiarazione di conformità completa.

MANUALE UTENTE 304752 Aplic

Grazie per aver scelto un prodotto aplic. Per utilizzare con soddisfazione il prodotto acquistato, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso.

1. Contenuto della confezione

• Amplificatore segnale TV
• Cavo antenna
• Brevi istruzioni per l'uso

2. Dati tecnici

Tensione d'esercizio 100-240V ~ AC 50/60 Hz 0,2A

Ingresso Cavo antenna con accoppiamento IEC

Uscita 2× connettore IEC

Impedenza 75 Ohm

Amplificazione 2 x 16 dB

Rumore < 2 dB

Isolamento Out/Out 18 dB

Uscita max. 98 dBμV

Tipo. Protezione 4G > 45 dB

Classe di protezione II

Campo di frequenza 47 - 862 MHz

3. Funzioni

Con l'amplificatore segnale Aplic è possibile amplificare e distribuire su due apparecchi il segnale antenna esistente. E' inoltre possibile rendere indipendenti tra loro contenuti di programma sugli apparecchi.

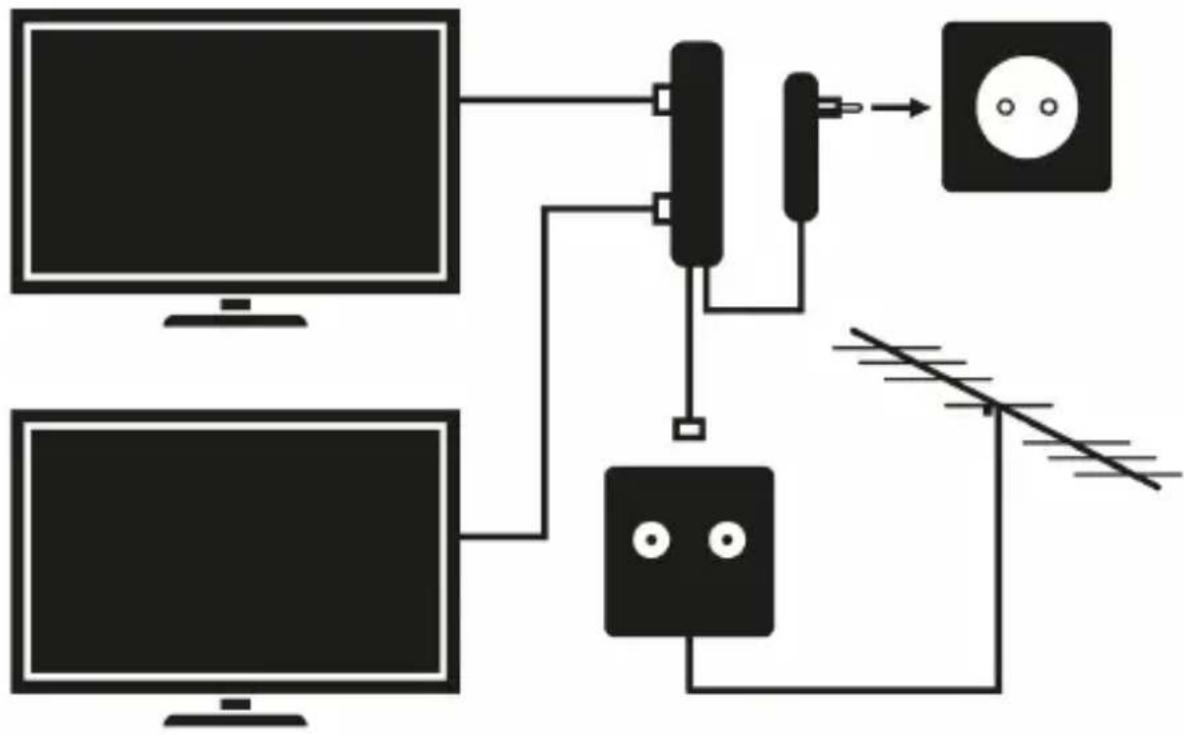

4. Messa in funzione

Rimuovere il prodotto dalla confezione e togliere qualsiasi materiale di imballaggio. Per la messa in funzione, collegare il cavo dell'antenna alla porta d'ingresso

presente nella parte inferiore dell'apparecchio. I vostri terminali possono essere collegati a una delle due porte anteriori. Collegare le porte TV dell'amplificatore segnale con un televisore rispettivamente. E' possibile anche l'utilizzo con un sin-golo televisore. A tale scopo collegare l'apparecchio a una delle due porte TV.

Successivamente collegare l'ingresso dell'amplificatore segnale sul lato inferiore dell'apparecchio alla presa dell'antenna tramite un cavo corrispondente. Collegare quindi l'adattatore di rete ad una presa di corrente a 230V\~ correttamente installata e al collegamento di alimentazione dell'amplificatore d'antenna.

Attenzione!

5. Specifiche di sicurezza ed esclusione della responsabilità

Non tentare di aprire l'apparecchio per ripararlo o sistemarlo. Evitare di entrare in contatto con la tensione di rete. Non cortocircuitare il prodotto. L'apparecchio non è omologato per essere utilizzato all'aperto, usarlo quindi solo in luoghi

asciutti. Proteggerlo da elevata umidità dell'aria, da acqua e neve. Non esporre l'apparecchio a temperature elevate. Non esporre l'apparecchio a cambi repentini di temperatura, né a forti vibrazioni, poiché potrebbero danneggiare le parti elettroniche. Controllare che l'apparecchio non presenti danni prima di utilizzarlo. Non utilizzare l'apparecchio se ha preso un colpo o se è stato danneggiato in qualsiasi altro modo. Rispettare le disposizioni e le limitazioni nazionali. Non usare l'apparecchio per scopi diversi da quelli descritti nella guida di riferimento. Questo prodotto non è un giocattolo. Conservare l'apparecchio fuori dalla portata dei bambini o di persone mentalmente inferme. Qualsiasi riparazione o modifica apportata all'apparecchio, non eseguita dal fornitore originario, comporta la decadenza dei diritti di garanzia. L'apparecchio essere usato solo da persone che hanno letto e compreso questa guida di riferimento. Le specifiche dell'apparecchio possono essere modificate senza preavviso.

6. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, gli apparecchi elettrici ed elettronici non possono essere smaltiti insieme ai rifiuti domestici. I relativi componenti devono essere portati separatamente presso le strutture di riciclaggio o smaltimento, poiché le parti tossiche e pericolose potrebbero recare gravi danni all'ambiente in caso di smaltimento inappropriato. In conformità alla legge sugli apparecchi elettronici (ElektroG), gli utilizzatori sono tenuti a restituire al produttore, ai punti vendita o ai punti di raccolta pubblici attrezzati gli apparecchi elettrici ed elettronici al termine del loro ciclo di durata. La legislazione regionale disciplina i casi particolari. Il simbolo sul prodotto, sulle istruzioni per l'uso e/o sulla confezione rimanda a queste direttive. Grazie a questo tipo di separazione dei materiali, utilizzo e smaltimento dei vecchi apparecchi, si contribuisce in modo importante alla tutela ambientale.

Direttiva RAEE: 2012/19/EU

Reg. RAEE n.: DE 67896761

La società WD Plus GmbH ivi dichiara che l'apparecchio 304752/20200626NB014 è conforme ai requisiti di base e alle rimanenti disposizioni. Per la dichiarazione di conformità completa, rivolgersi a: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
